Формула / Реферат

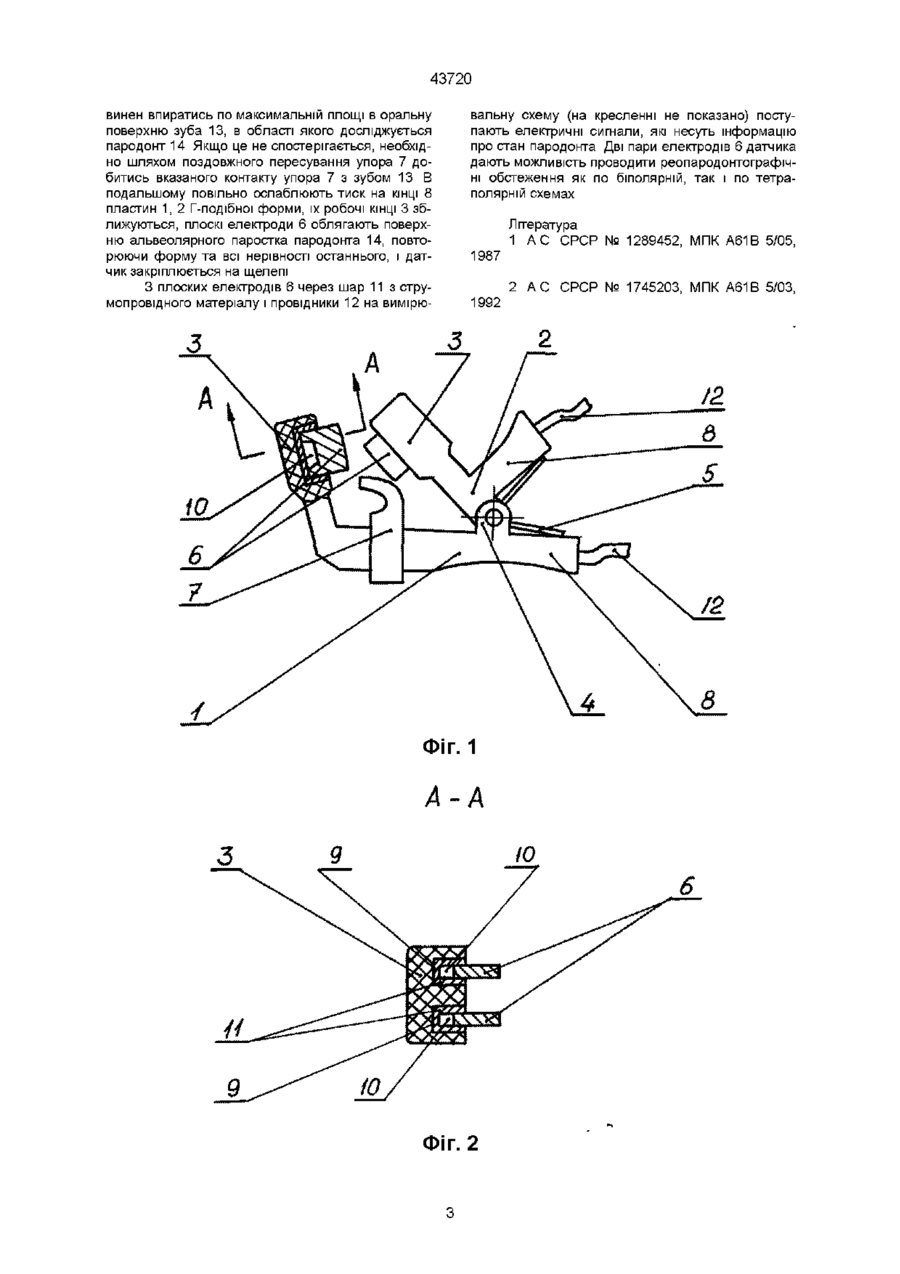

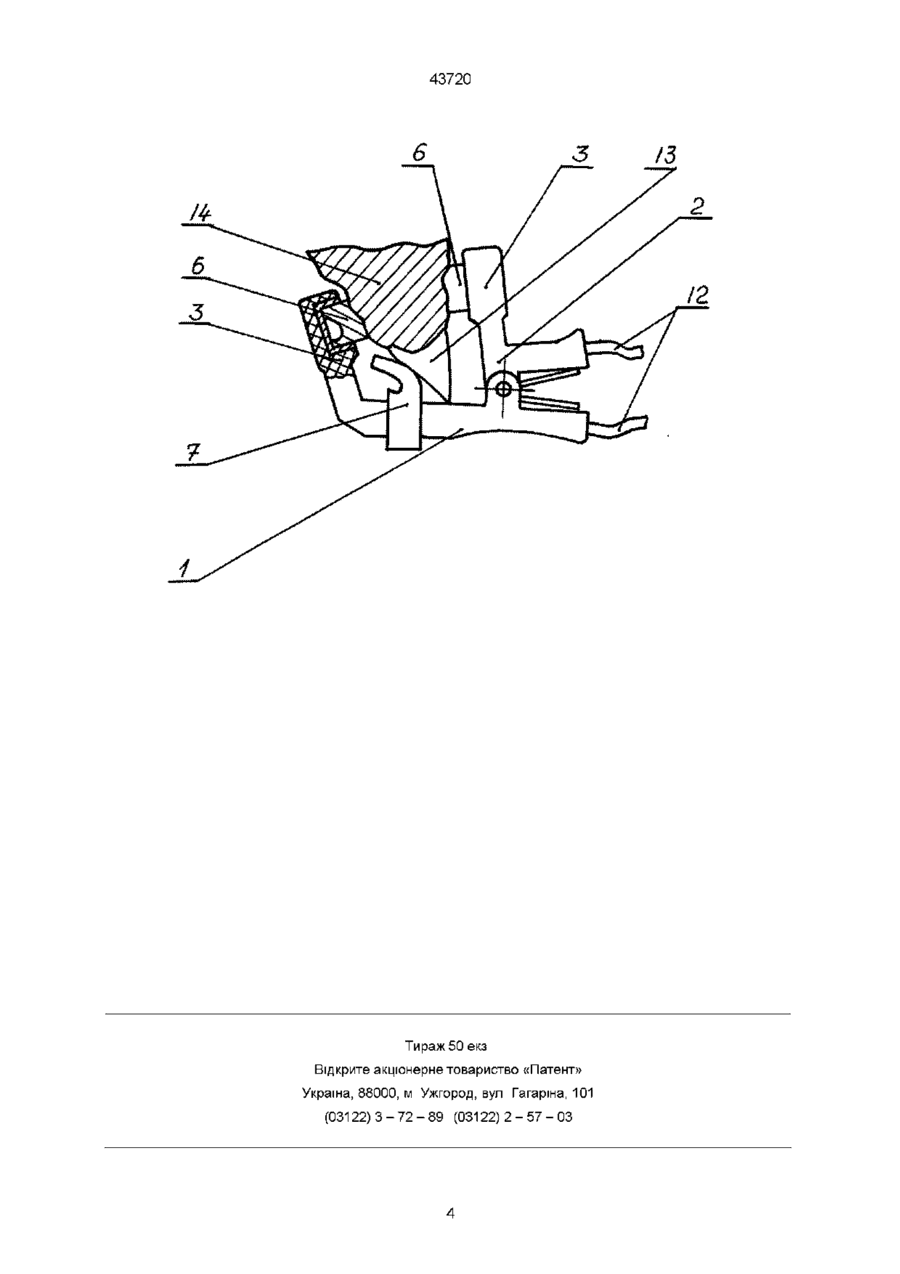

1. Датчик для реопародонтографії, який містить дві шарнірно з'єднані і підпружинені між собою пластини, одні кінці яких є робочими, на кожному з яких встановлено по парі плоских електродів, а другі виконують функцію ручок, який відрізняється тим, що пластини виконані Г-подібної форми і вигнуті робочими кінцями в одному напрямі, причому пластини між шарніром і згином мають різну довжину, а між ними, на довшій з них, встановлений з можливістю поздовжнього переміщення упор, який виконаний з пружного матеріалу, а плоскі електроди виконані з пружного струмопровідного матеріалу, нижня частина яких встановлена в пазах, поверхня яких покрита шаром струмопровідного матеріалу, а верхня частина плоских електродів виступає над поверхнею робочих кінців.

2. Датчик для реопародонтографії за п. 1, який відрізняється тим, що нижня частина плоских електродів має виріз з боку основи паза.

Текст

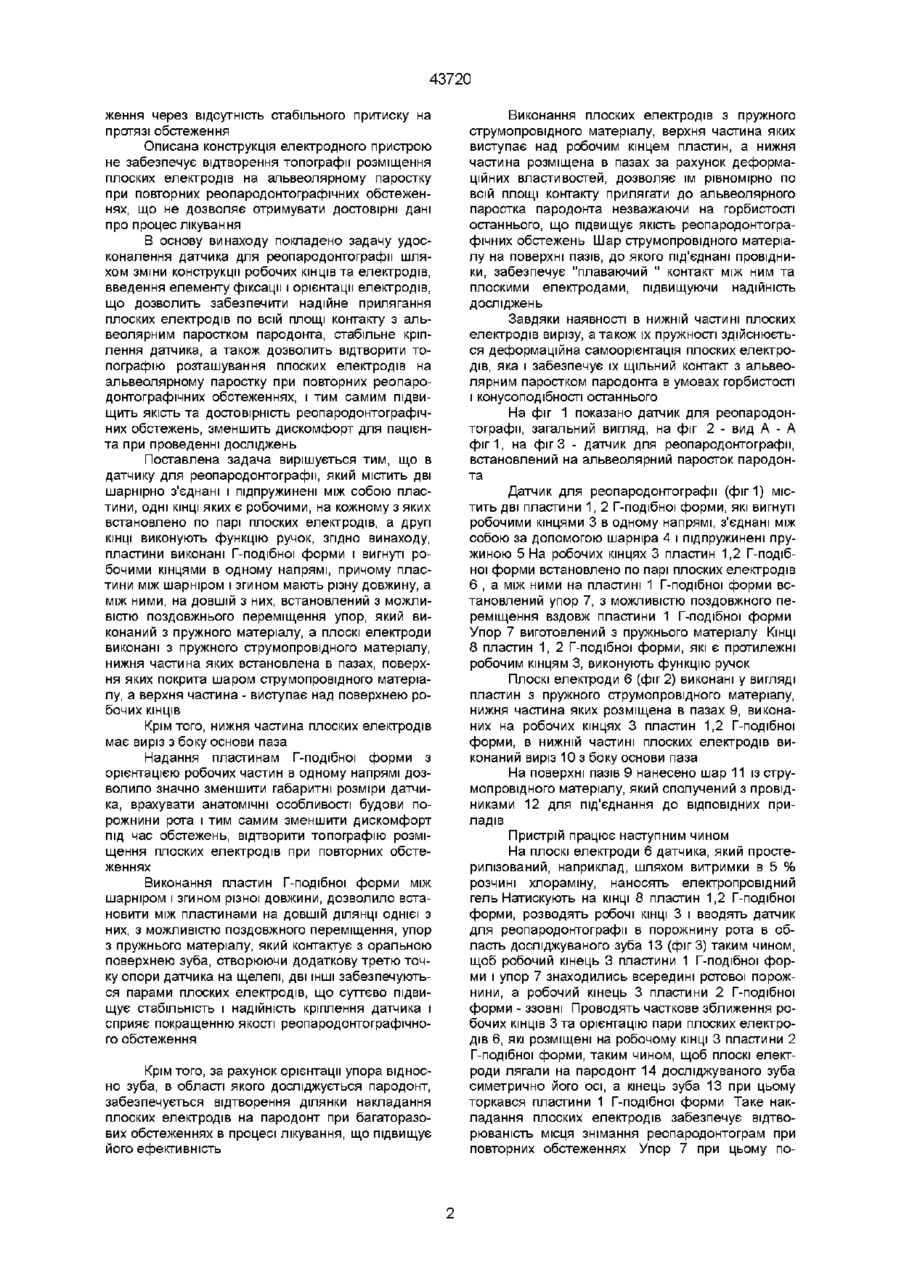

1 Датчик для реопародонтографм, який містить дві шарнірно з'єднані і підпружинені між відрізняється тим, що пластини виконані Гподібної форми і вигнуті робочими кінцями в одному напрямі, причому пластини між шарніром і згином мають різну довжину, а між ними, на довшій з них, встановлений з можливістю поздовжнього переміщення упор, який виконаний з пружного матеріалу, а плоскі електроди виконані з пружного струмопровідного матеріалу, нижня частина яких встановлена в пазах, поверхня яких покрита шаром струмопровідного матеріалу, а верхня частина плоских електродів виступає над собою пластини, одні КІНЦІ ЯКИХ Є робочими, на 2 Датчик для реопародонтографм за п 1, який відрізняється тим, що нижня частина плоских електродів має виріз з боку основи паза кожному з яких встановлено по парі плоских електродів, а другі виконують функцію ручок, який Винахід відноситься до медичної техніки і може бути використаний в стоматології для діагностики і контролю за лікуванням захворювань тканин пародонта Відомий електродний пристрій [1] , який містить два П-подібних пружних елементи, з'єднаних між собою перемичкою ЗОВНІШНІ сторони цих елементів з'єднані через V-подібні елементи з шарнірно закріпленими діелектричними пластинами, на яких закріплені електроди Основним недоліком цього електродного пристрою є низька відтворюваність реографічних досліджень через ненадійну фіксацію електродів в ДІЛЯНЦІ альвеолярного паростка пародонта, а також за рахунок нерівномірного контакту по площі жорстких діелектричних пластин з горбистими ділянками порожнини рота Крім того, наявність жорстких електродів і елементів їх фіксації приводить до травми слизистої оболонки порожнини рота Також відомий, вибраний як прототип, електродний пристрій для вимірювання імпедансу тканин пародонта [2], який містить затискач, на кінцях якого розміщені дві ІЗОЛЯЦІЙНІ пластини, на яких закріплені плоскі електроди ІЗОЛЯЦІЙНІ пластини з електродами споряджені з'ємними кожухами з еластичного діелектричного матеріалу, всередині яких розміщені накладки з електропровідної гуми, Зоя поверхнею робочих КІНЦІВ яка на робочій поверхні в зоні вирізу в СТІНЦІ кожуха має капілярні отвори Дана конструкція електродного пристрою менше травмує слизову оболонку порожнини рота Основним недоліком вищезгаданого пристрою для вимірювання імпедансу тканини пародонту є те, що його контакт з областю пародонта здійснюється тільки в двох симетрично розміщених точках, а враховуючи те, що форма альвеолярного паростка пародонта є клиноподібною, яка розширюється від його гребеня до перехідної згортки, то має місце поступове зповзання пристрою з альвеолярного паростка, що погіршує якість, а в деяких випадках робить неможливим реопародонтографічне обстеження Конструктивне розміщення електродів на кінцях затискача через діелектричну пластину, а також форма робочих частин затискача створюють дискомфорт пацієнтові під час діагностування, а також не забезпечують щільного прилягання електродів до слизової оболонки альвеолярного паростка по всій їх площі, що погіршує якість реопародонтографічного дослідження Крім того, необхідність притримувати ручки затискача під час діагностування для створення необхідної сили притискання електродів до альвеолярного паростка пародонта, створює незручність, як для лікарів, так і для пацієнтів, а головне погіршує якість реопародонтографічного дослід О со 43720 ження через відсутність стабільного притиску на протязі обстеження Описана конструкція електродного пристрою не забезпечує відтворення топографії розміщення плоских електродів на альвеолярному паростку при повторних реопародонтографічних обстеженнях, що не дозволяє отримувати достовірні дані про процес лікування В основу винаходу покладено задачу удосконалення датчика для реопародонтографм шляхом зміни конструкції робочих КІНЦІВ та електродів, введення елементу фіксації і орієнтації електродів, що дозволить забезпечити надійне прилягання плоских електродів по всій площі контакту з альвеолярним паростком пародокта, стабільне кріплення датчика, а також дозволить відтворити топографію розташування плоских електродів на альвеолярному паростку при повторних реопародонтографічних обстеженнях, і тим самим підвищить якість та достовірність реопародонтографічних обстежень, зменшить дискомфорт для пацієнта при проведенні досліджень Поставлена задача вирішується тим, що в датчику для реопародонтографм, який містить дві шарнірно з'єднані і підпружинені між собою пластини, одні КІНЦІ яких є робочими, на кожному з яких встановлено по парі плоских електродів, а другі КІНЦІ виконують функцію ручок, згідно винаходу, пластини виконані Г-подібної форми і вигнуті робочими кінцями в одному напрямі, причому пластини між шарніром і згином мають різну довжину, а між ними, на довшій з них, встановлений з можливістю поздовжнього переміщення упор, який виконаний з пружного матеріалу, а плоскі електроди виконані з пружного струмопровідного матеріалу, нижня частина яких встановлена в пазах, поверхня яких покрита шаром струмопровідного матеріалу, а верхня частина - виступає над поверхнею робочих КІНЦІВ Крім того, нижня частина плоских електродів має виріз з боку основи паза Надання пластинам Г-подібної форми з орієнтацією робочих частин в одному напрямі дозволило значно зменшити габаритні розміри датчика, врахувати анатомічні особливості будови порожнини рота і тим самим зменшити дискомфорт під час обстежень, відтворити топографію розміщення плоских електродів при повторних обстеженнях Виконання пластин Г-подібної форми між шарніром і згином різної довжини, дозволило встановити між пластинами на довшій ДІЛЯНЦІ ОДНІЄЇ З них, з можливістю поздовжного переміщення, упор з пружнього матеріалу, який контактує з оральною поверхнею зуба, створюючи додаткову третю точку опори датчика на щелепі, дві ІНШІ забезпечуються парами плоских електродів, що суттєво підвищує стабільність і надійність кріплення датчика і сприяє покращенню якості реопародонтографічного обстеження Крім того, за рахунок орієнтації упора відносно зуба, в області якого досліджується пародонт, забезпечується відтворення ділянки накладання плоских електродів на пародонт при багаторазових обстеженнях в процесі лікування, що підвищує його ефективність Виконання плоских електродів з пружного струмопровідного матеріалу, верхня частина яких виступає над робочим кінцем пластин, а нижня частина розміщена в пазах за рахунок деформаційних властивостей, дозволяє їм рівномірно по всій площі контакту прилягати до альвеолярного паростка пародокта незважаючи на горбистості останнього, що підвищує якість реопародонтографічних обстежень Шар струмопровідного матеріалу на поверхні пазів, до якого під'єднані провідники, забезпечує "плаваючий " контакт між ним та плоскими електродами, підвищуючи надійність досліджень Завдяки наявності в нижній частині плоских електродів вирізу, а також їх пружності здійснюється деформаційна самоорієнтація плоских електродів, яка і забезпечує їх щільний контакт з альвеолярним паростком пародокта в умовах горбистості і конусоподібності останнього На фіг 1 показано датчик для реопародонтографм, загальний вигляд, на фіг 2 - вид А - А фіг1, на фіг 3 - датчик для реопародонтографм, встановлений на альвеолярний паросток пародонта Датчик для реопародонтографм (фиг 1) містить дві пластини 1, 2 Г-подібної форми, які вигнуті робочими кінцями 3 в одному напрямі, з'єднані між собою за допомогою шарніра 4 і підпружинені пружиною 5 На робочих кінцях 3 пластин 1,2 Г-подібноі форми встановлено по парі плоских електродів 6 , а між ними на пластині 1 Г-подібної форми встановлений упор 7, з можливістю поздовжного переміщення вздовж пластини 1 Г-подібної форми Упор 7 виготовлений з пружнього матеріалу КІНЦІ 8 пластин 1, 2 Г-подібної форми, які є протилежні робочим кінцям 3, виконують функцію ручок Плоскі електроди 6 (фіг 2) виконані у вигляді пластин з пружного струмопровідного матеріалу, нижня частина яких розміщена в пазах 9, виконаних на робочих кінцях 3 пластин 1,2 Г-подібної форми, в нижній частині плоских електродів виконаний виріз 10 з боку основи паза На поверхні пазів 9 нанесено шар 11 із струмопровідного матеріалу, який сполучений з провідниками 12 для під'єднання до ВІДПОВІДНИХ приладів Пристрій працює наступним чином На плоскі електроди 6 датчика, який простерилізований, наприклад, шляхом витримки в 5 % розчині хлораміну, наносять електропровідний гель Натискують на КІНЦІ 8 пластин 1,2 Г-подібної форми, розводять робочі КІНЦІ 3 і вводять датчик для реопародонтографм в порожнину рота в область досліджуваного зуба 13 (фіг 3) таким чином, щоб робочий кінець 3 пластини 1 Г-подібної форми і упор 7 знаходились всередині ротової порожнини, а робочий кінець 3 пластини 2 Г-подібної форми - ззовні Проводять часткове зближення робочих КІНЦІВ 3 та орієнтацію пари плоских електродів 6, які розміщені на робочому КІНЦІ 3 пластини 2 Г-подібної форми, таким чином, щоб плоскі електроди лягали на пародонт 14 досліджуваного зуба симетрично його осі, а кінець зуба 13 при цьому торкався пластини 1 Г-подібної форми Таке накладання плоских електродів забезпечує відтворюваність місця знімання реопародонтограм при повторних обстеженнях Упор 7 при цьому по 43720 винен впиратись по максимальній площі в оральну поверхню зуба 13, в області якого досліджується пародонт 14 Якщо це не спостерігається, необхідно шляхом поздовжного пересування упора 7 добитись вказаного контакту упора 7 з зубом 13 В подальшому повільно ослаблюють тиск на КІНЦІ 8 пластин 1, 2 Г-подібної форми, їх робочі КІНЦІ 3 зближуються, плоскі електроди 6 облягають поверхню альвеолярного паростка пародонта 14, повторюючи форму та всі нерівності останнього, і датчик закріплюється на щелепі З плоских електродів 6 через шар 11 з струмопровідного матеріалу і провідники 12 на вимірю вальну схему (на кресленні не показано) поступають електричні сигнали, які несуть інформацію про стан пародонта Дві пари електродів 6 датчика дають можливість проводити реопародонтографічні обстеження як по біполярній, так і по тетраполярній схемах 1987 Література 1 А С СРСР № 1289452, МПК А61В 5/05, 2 АС СРСР № 1745203, МПК А61В 5/03, 1992 /2 Фіг. 2 43720 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43720

Дивитися

Додаткова інформація

Назва патенту англійською

Sensor for reoparadontografii

Автори англійською

Dvorko Ihor liubomyrovych, Kuziv Stepan Petrovych, Kuzyk Myron petrovych, Pokrovskyi marko Mykhailovych

Назва патенту російською

Датчик для реопарадонтографии

Автори російською

Дворко Игорь Любомирович, Кузив Степан Петрович, Кузик Мирон Петрович, Покровский Марк Михайлович

МПК / Мітки

МПК: A61B 5/05

Мітки: реопародонтографії, датчик
