Спосіб одержання ультратонких пластинчастих частинок гексагональних феритів
Номер патенту: 54514
Опубліковано: 10.11.2010
Автори: Ольховик Лариса Павлівна, Мозуль Костянтин Олександрович, Ткаченко Микола Васильович, Борисова Наталія Михайлівна, Чєрніков Сємьон Васільєвіч, Кузьмічова Татьяна Гєоргієвна, Камзін Алєксандр Сєргєєвіч, Блажевіч Сєргєй Владіміровіч
Формула / Реферат
1. Спосіб одержання ультратонких пластинчастих частинок гексагональних феритів, що включає приготування вихідної суміші шихти шляхом подрібнення та змішування попередньо обробленого імпульсним магнітним полем оксиду заліза Fe2O3 g-фази, інших феритоутворюючих компонентів та водорозчинного флюсу у вигляді двоводного кристалогідрату хлориду барію ВаСl2×2Н2О, концентрація якого у вихідній суміші шихти становить від 1,2 до 30 %, ваг., з наступним проведенням процесу феритизації шихти, відділення синтезованих частинок фериту від флюсу та сушіння одержаного феритового порошку, який відрізняється тим, що для одержання частинок феритів загальною формулою Me2+Fe12O19 або Me2+Fe12-xMe3+xO19, де як Ме2+ вводять будь-який з іонів Sr2+, Ba2+, Са2+, Pb2+, (La3+0,5Na+0,5), (La3+0,5K+0,5), (La3+0,5Ag+0,5), а як Ме3+ - іони Аl3+, Ga3+, Jn3+, Cr3+, (Со2+xТі4+x) та інші, як феритоутворюючі компоненти використовують водорозчинні солі або оксиди, склад яких містить іони Ме2+ та Ме3+, відповідно, а також додатково вводять водорозчинні сполуки лантану, наприклад, у вигляді ацетату лантану або оксиду лантану, вміст яких у вихідній суміші не перевищує 1 %, ваг., причому при проведенні повної феритизації шихти, температуру прожарювання, в залежності від хімічного складу та потрібної дисперсності синтезованого феритового порошку, вибирають з інтервалу 800-1100 °С, а відділення синтезованих феритових частинок від флюсу досягають шляхом багаторазової відмивки підігрітою до 80 °С дистильованою водою.
2. Спосіб за п. 1, який відрізняється тим, що за умови, коли як феритоутворюючі компоненти використовують водорозчинні солі або оксиди, склад яких містить будь-який з іонів Sr2+, Ва2+, Рb2+ як Ме2+, та будь-який з іонів Аl3+, Ga3+, Jn3+, Cr3+, (Со2+xТі4+x) - як Ме3+, водорозчинні сполуки лантану вводять як модифікуючу добавку.
3. Спосіб за п. 1, який відрізняється тим, що за умови, коли як феритоутворюючі компоненти використовують водорозчинні солі або оксиди, склад яких містить будь-який з іонів Са2+, (Са2+1-хLa3+x), (La3+0,5Na+0,5), (La3+0,5K+0,5), (La3+0,5Ag+0,5) як Ме2+, водорозчинні сполуки лантану вводять як феритоутворюючий компонент.
Текст

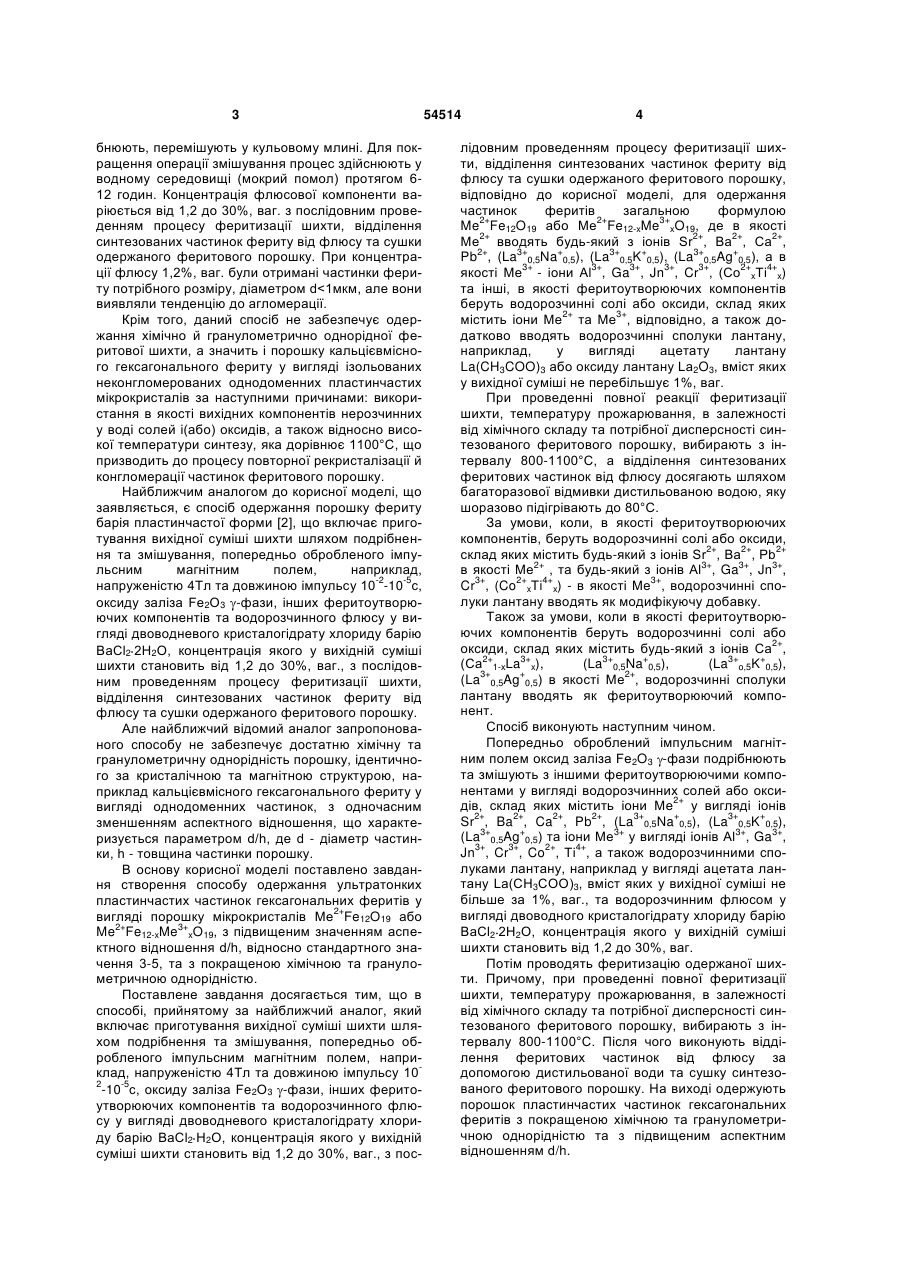

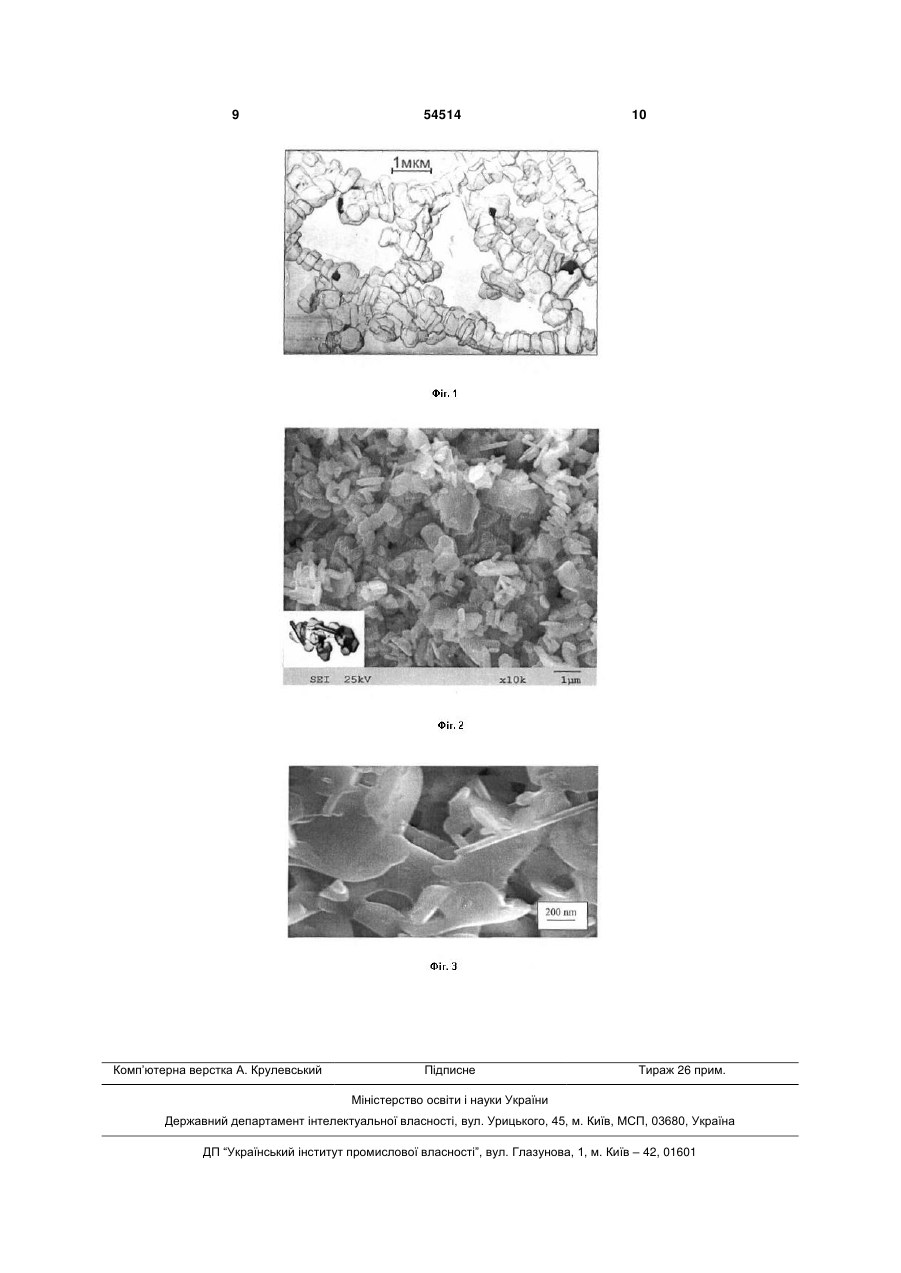

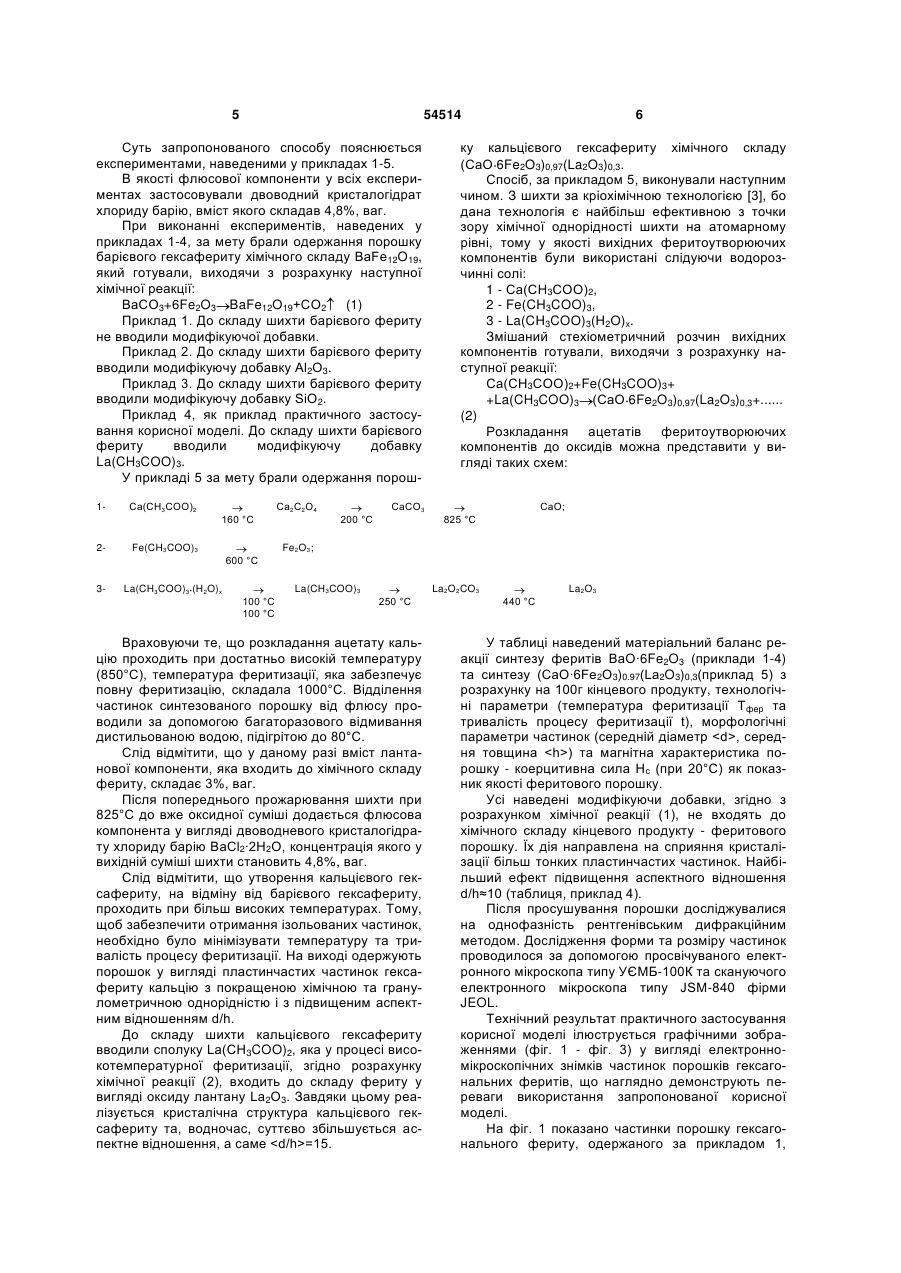

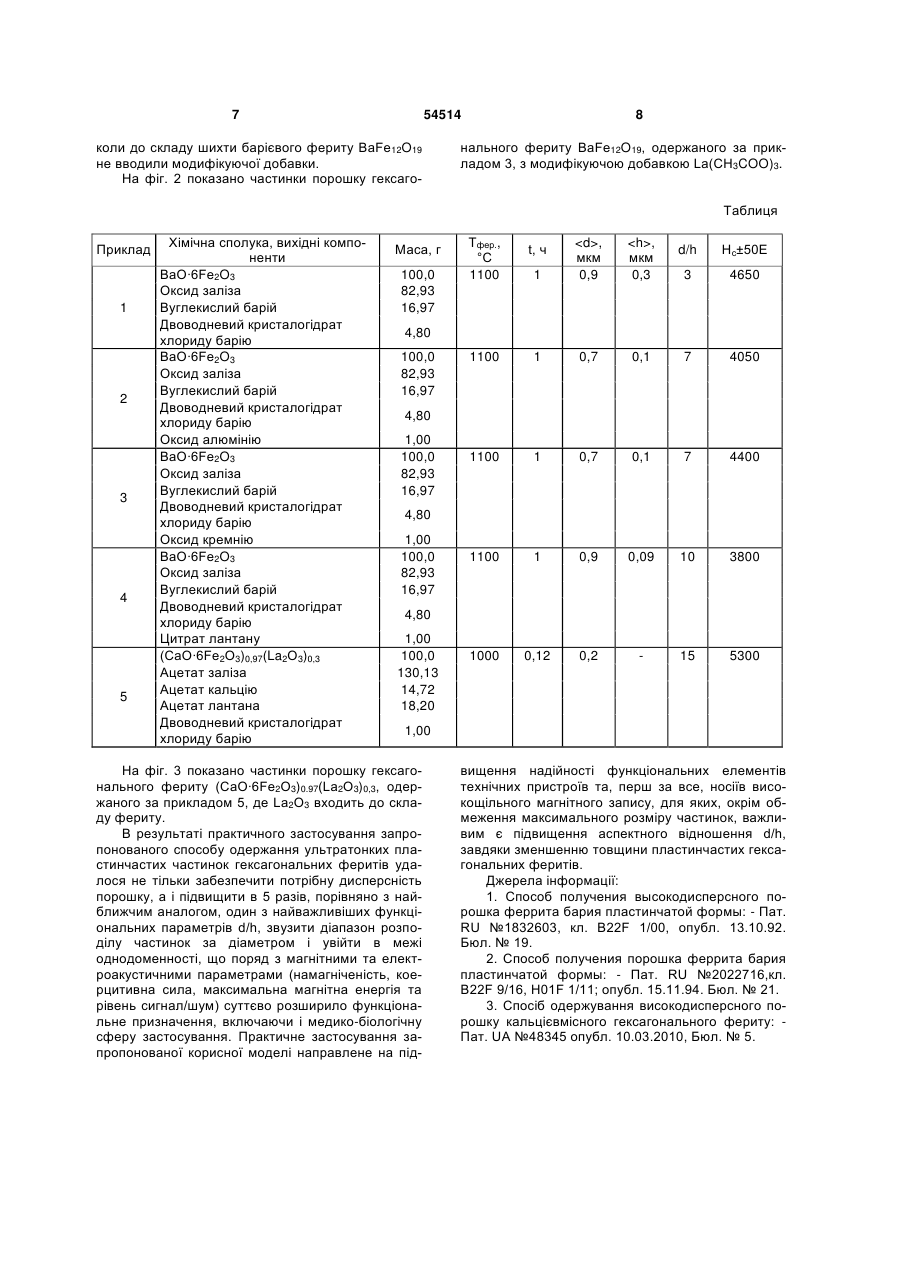

1. Спосіб одержання ультратонких пластинчастих частинок гексагональних феритів, що включає приготування вихідної суміші шихти шляхом подрібнення та змішування попередньо обробленого імпульсним магнітним полем оксиду заліза Fe2O3 -фази, інших феритоутворюючих компонентів та водорозчинного флюсу у вигляді двоводного кристалогідрату хлориду барію ВаСl2 2Н2О, концентрація якого у вихідній суміші шихти становить від 1,2 до 30 %, ваг., з наступним проведенням процесу феритизації шихти, відділення синтезованих частинок фериту від флюсу та сушіння одержаного феритового порошку, який відрізняється тим, що для одержання частинок феритів загальною формулою Me2+Fe12O19 або Me2+Fe123+ 2+ вводять будь-який з іонів xMe xO19, де як Ме Sr2+, Ba2+, Са2+, Pb2+, (La3+0,5Na+0,5), (La3+0,5K+0,5), U 2 54514 1 3 бнюють, перемішують у кульовому млині. Для покращення операції змішування процес здійснюють у водному середовищі (мокрий помол) протягом 612 годин. Концентрація флюсової компоненти варіюється від 1,2 до 30%, ваг. з послідовним проведенням процесу феритизації шихти, відділення синтезованих частинок фериту від флюсу та сушки одержаного феритового порошку. При концентрації флюсу 1,2%, ваг. були отримані частинки фериту потрібного розміру, діаметром d
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for obtaining ultrafine lamellar particles of hexagonal ferrites
Автори англійськоюOlkhovyk Larysa Pavlivna, Borysova Natalia Mykhailivna, Tkachenko Mykola Vasyliovych, Mozul Kostiantyn Oleksandrovych, Blazhevich Sierhiei Vladimirovich, Kuzmichova Tatiiana Hieorhiievna, Chernikov Semen Vasyloyvich, Kamzin Alieksandr Sierhieievich
Назва патенту російськоюСпособ получения ультратонких пластинчатых частиц гексагональных ферритов
Автори російськоюОльховик Лариса Павловна, Борисова Наталья Михайловна, Ткаченко Николай Васильевич, Мозуль Константин Александрович, Блажевич Сергей Владимирович, Кузьмичова Татьяна Георгиевна, Черников Семен Васильевич, Камзин Александр Сергеевич
МПК / Мітки
МПК: B22F 9/16
Мітки: пластинчастих, феритів, частинок, ультратонких, гексагональних, одержання, спосіб
Код посилання
<a href="https://ua.patents.su/5-54514-sposib-oderzhannya-ultratonkikh-plastinchastikh-chastinok-geksagonalnikh-feritiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання ультратонких пластинчастих частинок гексагональних феритів</a>
Пристрій і спосіб для осадження ультратонких частинок з газової фази
Номер патенту: 85073
Опубліковано: 25.12.2008
Автори: Адлер Петер, Пірцль Вольфганг, Зонненшайн Раймунд
МПК: C01B 33/029, B01J 19/08
Мітки: ультратонких, газової, пристрій, фазі, спосіб, частинок, осадження
Формула / Реферат:
1. Пристрій для термічного розкладання летючих сполук і осадження частинок, що потім утворюються, який включає щонайменше такі характерні ознаки:посудину (1) під тиском,щонайменше одну реакційну трубку (2), відкритий кінець (2с) якої продовжується у посудину під тиском, а інший кінець якої розташований зовні посудини під тиском і забезпечений засобом подання (3) газу, поздовжня вісь реакційної трубки орієнтована у напрямі сили...
Спосіб виготовлення дисперсних феритів для магніточутливого проявника прихованого електрографічного зображення
Номер патенту: 23059
Опубліковано: 30.06.1998
Автори: Опайнич Ірина Євгенівна, Малєєв Ігор Йосипович, Цвєтков Микола Семенович
МПК: G03G 9/087, G03G 9/08
Мітки: прихованого, феритів, магніточутливого, дисперсних, проявника, спосіб, зображення, електрографічного, виготовлення
Формула / Реферат:
1. Спосіб виготовлення дисперсних феритів для магніточутливого проявника прихованого електрографічного зображення, який включає співосадження гідроксидів металів із розчинів їх солей, промивку осаду утвореного фериту гарячою водою, відсмоктування та сушку, який відрізняється тим, що після промивки фериту гарячою водою, при температурі не вище 60 0С, відокремлення вільної та зв'язаної води з дисперсних частинок фериту досягають за допомогою...
Пристрій для випромінювання заряджених частинок, зварювальний апарат та пристрій для одержання пучка заряджених частинок
Номер патенту: 69394
Опубліковано: 15.09.2004
Автор: Сандерсон Аллан
МПК: H01J 37/06, H01J 37/30
Мітки: пристрій, апарат, одержання, зварювальний, пучка, випромінювання, частинок, заряджених
Формула / Реферат:
1. Пристрій для випромінювання заряджених частинок, що містить випромінювач заряджених частинок однієї полярності, трубчастий екранний електрод, що оточує по периферії випромінювач і має при роботі ту ж полярність, що і заряджені частинки, і трубчастий прискорюючий електрод, що розташований переважно співвісно з екранним електродом і має при роботі полярність, протилежну полярності екранного електрода для фокусування в пучок заряджених...
Спосіб одержання оксиду марганцю для феритів
Номер патенту: 30860
Опубліковано: 15.12.2000
Автори: Іщенко Лариса Євгенівна, Безродний Станіслав Олександрович, Письменний Борис Васильович, Бабак Михайло Іванович, Балцат Сергій Іванович, Косарєв Валерій Михайлович
МПК: C01G 45/00
Мітки: одержання, феритів, марганцю, оксиду, спосіб
Текст:
...1,5-2 годин, прожарюють при температурі від +650°С до +700°С протягом 2-2,5 годин. Отриманий оксид марганцю відмивають водою репульпацією, фільтрують і сушать. Джерела інформації. 1. Черняк А.С. Химическое обогащение руд. М., 1976. - С. 166-170. 2. Арсентьев В.А. та ін. Разработка и испытания технологии получения марганцевих концентратов высокой чистоты. Інформаційний збірник (бюлетень) "Обогащение руд" № 1(231). - Ленінград, 1991. - С....
Атовакон у формі частинок, фармацевтична композиція, що містить частинки атовакону та спосіб її одержання, спосіб одержання мікропсевдозріджених частинок атовакону
Номер патенту: 39879
Опубліковано: 16.07.2001
Автор: Дерн Алан Рой
МПК: A61P 33/02, A61K 9/14, A61K 31/133, A61P 33/06, A61K 31/122
Мітки: спосіб, форми, одержання, частинок, мікропсевдозріджених, композиція, частинки, атовакону, атовакон, фармацевтична, містить
Формула / Реферат:
1. Атовакон в форме частиц, отличающийся тем, что, по крайней мере, 95% частиц имеют объемный диаметр в диапазоне 0,1 - 3 мкм.2. Атовакон по п.1, отличающийся тем, что частицы атовакона являются микропсевдоожиженными.3. Атовакон по п.2 отличающийся тем, что, по крайней мере, 90% микропсевдоожиженных частиц атовакона имеют объёмный диаметр в диапазоне 0,1 - 3 мкм.4. Фармацевтическая композиция, содержащая частицы...
Попередній патент: Ковпачок для закупорювання пляшок
Наступний патент: 4-ацетокси- 3 -ацетоніл-2,5,6-триметилфенол, що проявляє нейропротекторну активність
Випадковий патент: Спосіб багатоабонентної радіочастотної ідентифікації
