Рольганг прокатного стана

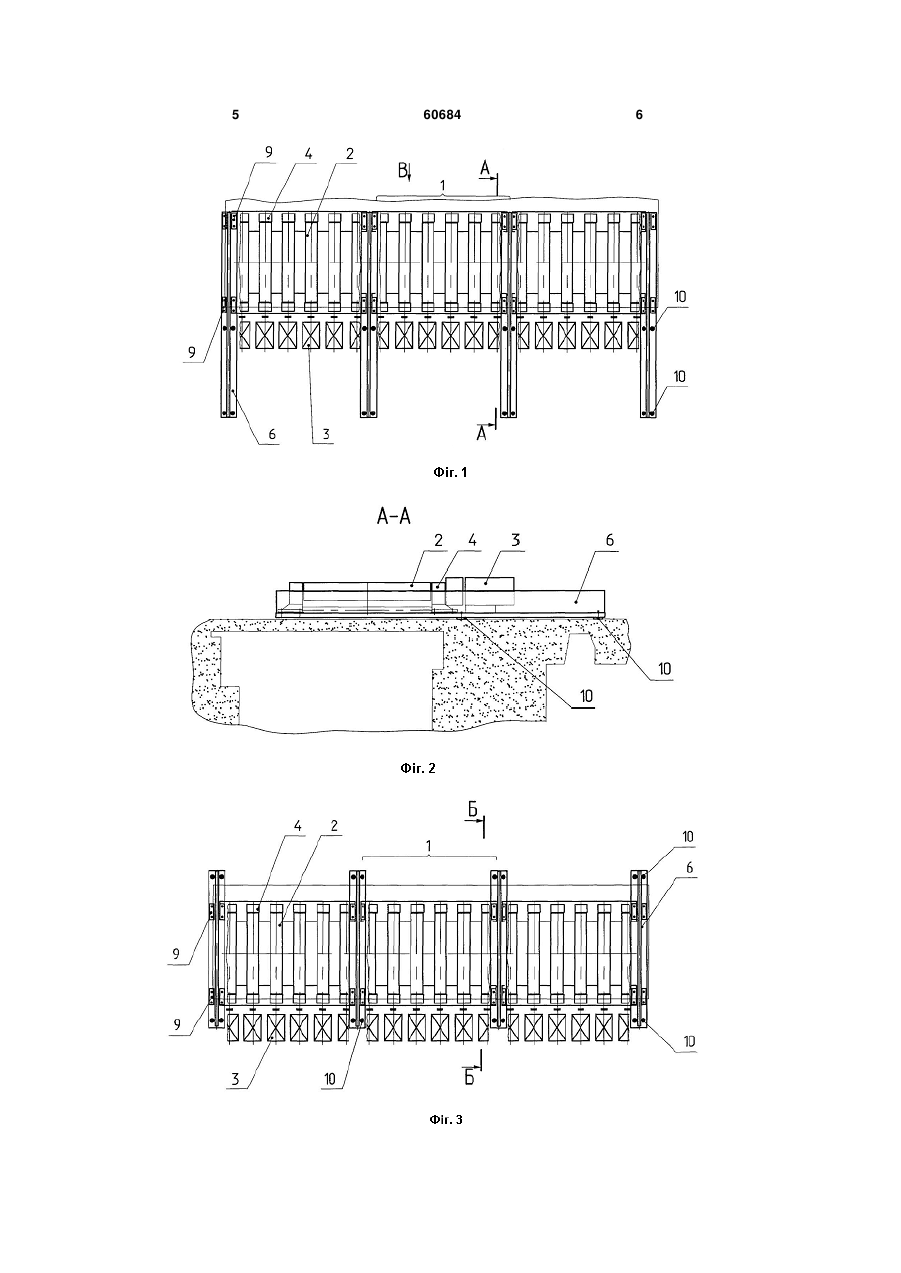

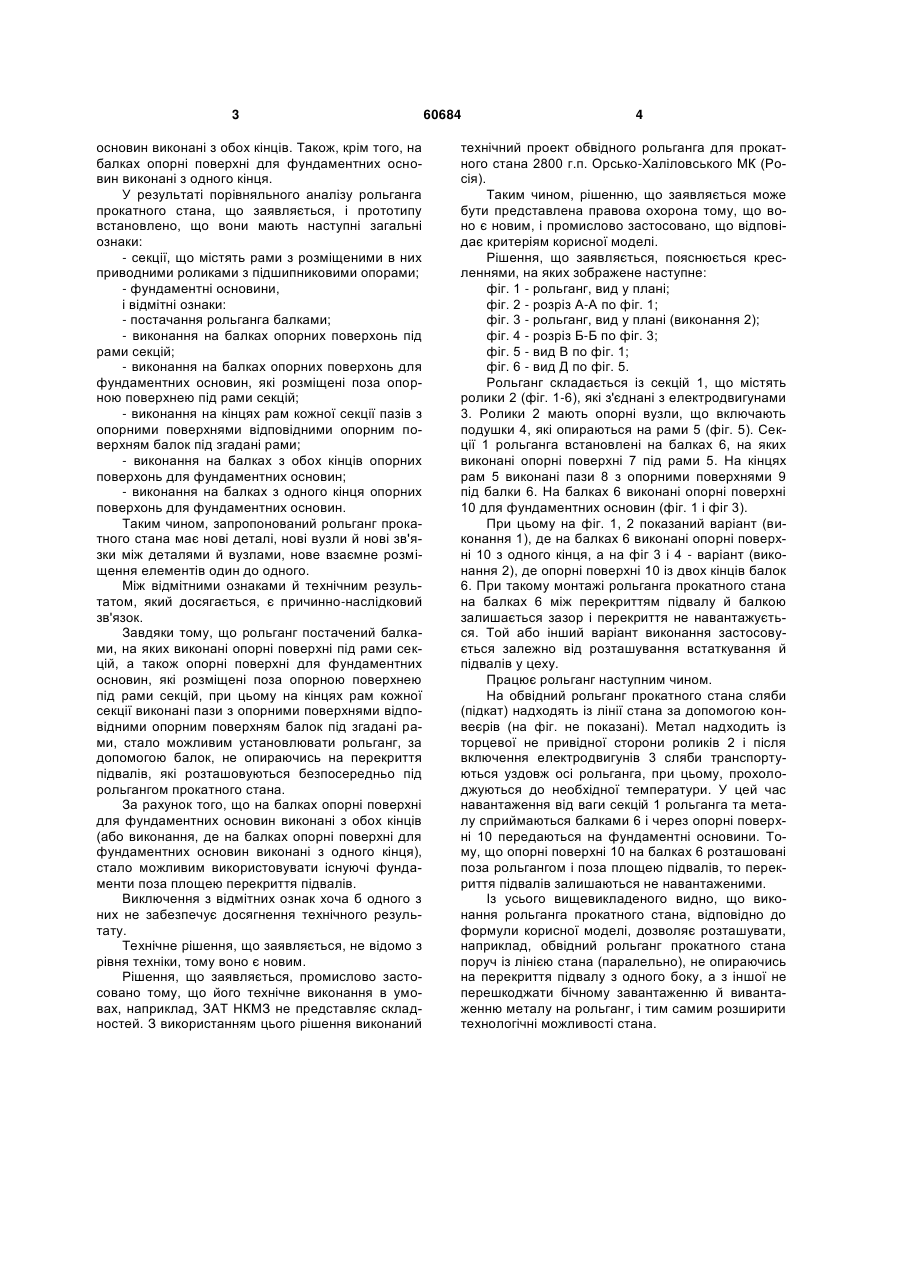

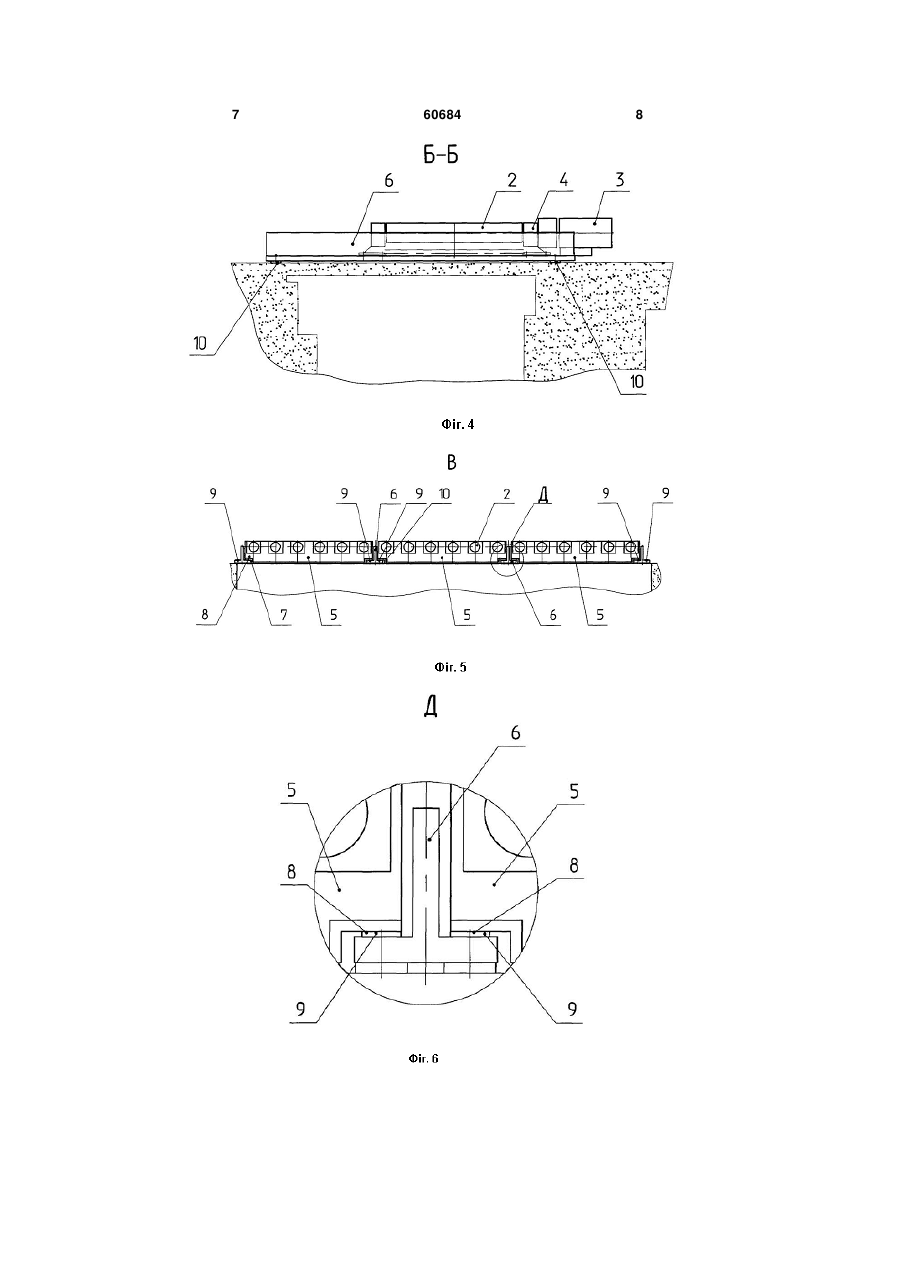

1. Рольганг прокатного стана, який складається із секцій, що містять рами з розміщеними в них приводними роликами з підшипниковими опорами, 3 основин виконані з обох кінців. Також, крім того, на балках опорні поверхні для фундаментних основин виконані з одного кінця. У результаті порівняльного аналізу рольганга прокатного стана, що заявляється, і прототипу встановлено, що вони мають наступні загальні ознаки: - секції, що містять рами з розміщеними в них приводними роликами з підшипниковими опорами; - фундаментні основини, і відмітні ознаки: - постачання рольганга балками; - виконання на балках опорних поверхонь під рами секцій; - виконання на балках опорних поверхонь для фундаментних основин, які розміщені поза опорною поверхнею під рами секцій; - виконання на кінцях рам кожної секції пазів з опорними поверхнями відповідними опорним поверхням балок під згадані рами; - виконання на балках з обох кінців опорних поверхонь для фундаментних основин; - виконання на балках з одного кінця опорних поверхонь для фундаментних основин. Таким чином, запропонований рольганг прокатного стана має нові деталі, нові вузли й нові зв'язки між деталями й вузлами, нове взаємне розміщення елементів один до одного. Між відмітними ознаками й технічним результатом, який досягається, є причинно-наслідковий зв'язок. Завдяки тому, що рольганг постачений балками, на яких виконані опорні поверхні під рами секцій, а також опорні поверхні для фундаментних основин, які розміщені поза опорною поверхнею під рами секцій, при цьому на кінцях рам кожної секції виконані пази з опорними поверхнями відповідними опорним поверхням балок під згадані рами, стало можливим установлювати рольганг, за допомогою балок, не опираючись на перекриття підвалів, які розташовуються безпосередньо під рольгангом прокатного стана. За рахунок того, що на балках опорні поверхні для фундаментних основин виконані з обох кінців (або виконання, де на балках опорні поверхні для фундаментних основин виконані з одного кінця), стало можливим використовувати існуючі фундаменти поза площею перекриття підвалів. Виключення з відмітних ознак хоча б одного з них не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, не відомо з рівня техніки, тому воно є новим. Рішення, що заявляється, промислово застосовано тому, що його технічне виконання в умовах, наприклад, ЗАТ НКМЗ не представляє складностей. З використанням цього рішення виконаний 60684 4 технічний проект обвідного рольганга для прокатного стана 2800 г.п. Орсько-Халіловського МК (Росія). Таким чином, рішенню, що заявляється може бути представлена правова охорона тому, що воно є новим, і промислово застосовано, що відповідає критеріям корисної моделі. Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне: фіг. 1 - рольганг, вид у плані; фіг. 2 - розріз А-А по фіг. 1; фіг. 3 - рольганг, вид у плані (виконання 2); фіг. 4 - розріз Б-Б по фіг. 3; фіг. 5 - вид В по фіг. 1; фіг. 6 - вид Д по фіг. 5. Рольганг складається із секцій 1, що містять ролики 2 (фіг. 1-6), які з'єднані з електродвигунами 3. Ролики 2 мають опорні вузли, що включають подушки 4, які опираються на рами 5 (фіг. 5). Секції 1 рольганга встановлені на балках 6, на яких виконані опорні поверхні 7 під рами 5. На кінцях рам 5 виконані пази 8 з опорними поверхнями 9 під балки 6. На балках 6 виконані опорні поверхні 10 для фундаментних основин (фіг. 1 і фіг 3). При цьому на фіг. 1, 2 показаний варіант (виконання 1), де на балках 6 виконані опорні поверхні 10 з одного кінця, а на фіг 3 і 4 - варіант (виконання 2), де опорні поверхні 10 із двох кінців балок 6. При такому монтажі рольганга прокатного стана на балках 6 між перекриттям підвалу й балкою залишається зазор і перекриття не навантажується. Той або інший варіант виконання застосовується залежно від розташування встаткування й підвалів у цеху. Працює рольганг наступним чином. На обвідний рольганг прокатного стана сляби (підкат) надходять із лінії стана за допомогою конвеєрів (на фіг. не показані). Метал надходить із торцевої не привідної сторони роликів 2 і після включення електродвигунів 3 сляби транспортуються уздовж осі рольганга, при цьому, прохолоджуються до необхідної температури. У цей час навантаження від ваги секцій 1 рольганга та металу сприймаються балками 6 і через опорні поверхні 10 передаються на фундаментні основини. Тому, що опорні поверхні 10 на балках 6 розташовані поза рольгангом і поза площею підвалів, то перекриття підвалів залишаються не навантаженими. Із усього вищевикладеного видно, що виконання рольганга прокатного стана, відповідно до формули корисної моделі, дозволяє розташувати, наприклад, обвідний рольганг прокатного стана поруч із лінією стана (паралельно), не опираючись на перекриття підвалу з одного боку, а з іншої не перешкоджати бічному завантаженню й вивантаженню металу на рольганг, і тим самим розширити технологічні можливості стана. 5 60684 6 7 60684 8 9 Комп’ютерна верстка Л.Литвиненко 60684 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
