Вузол з’єднання штурмової драбини

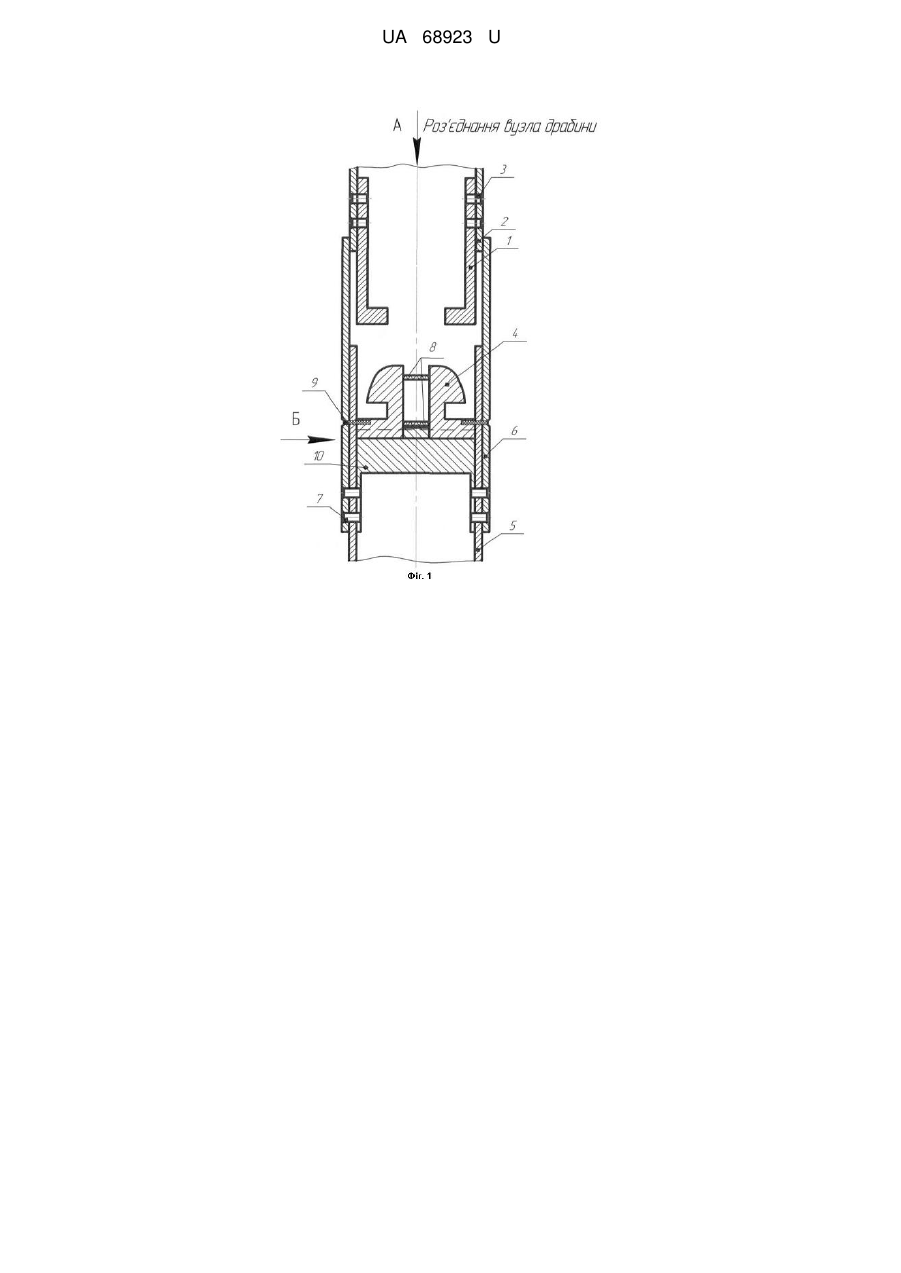

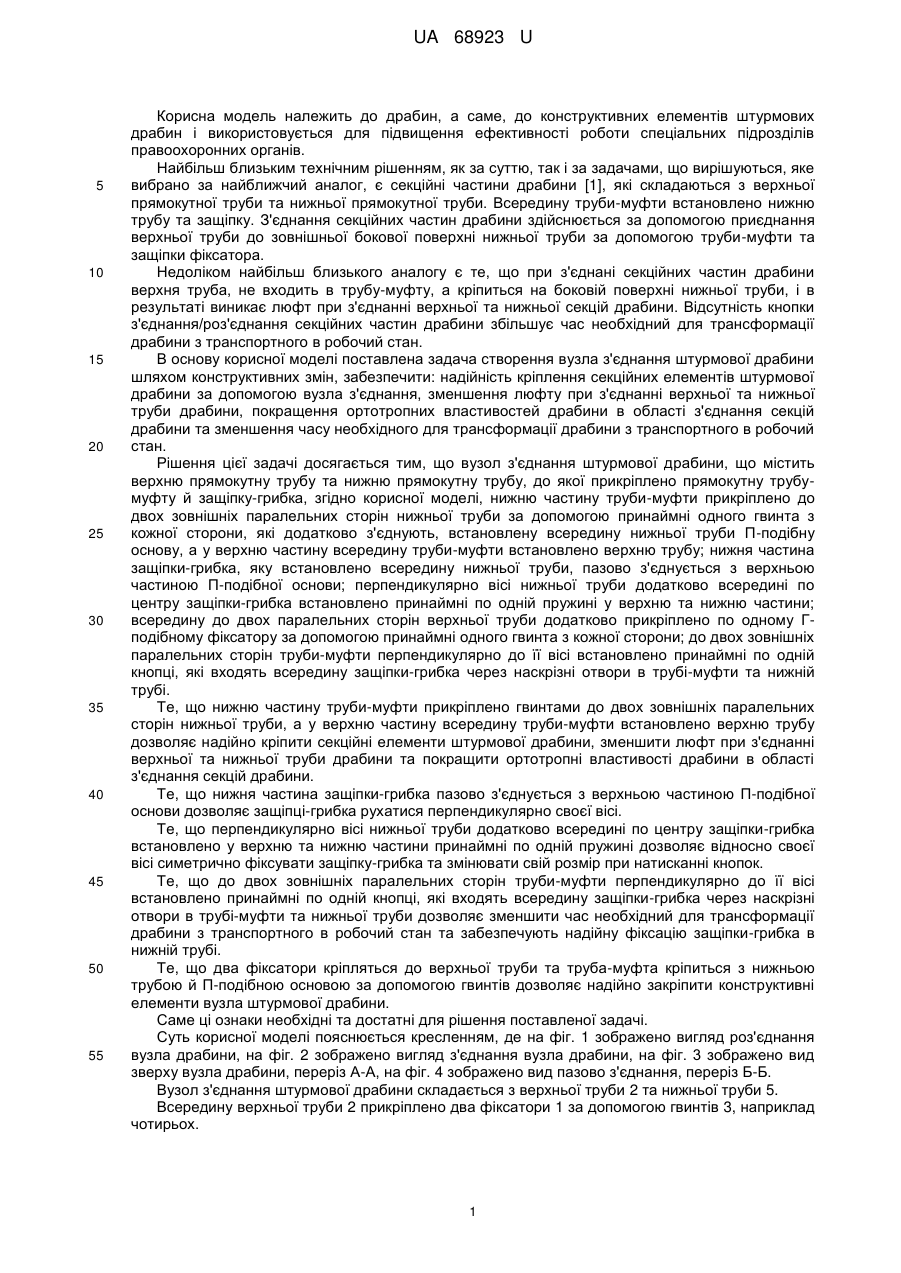

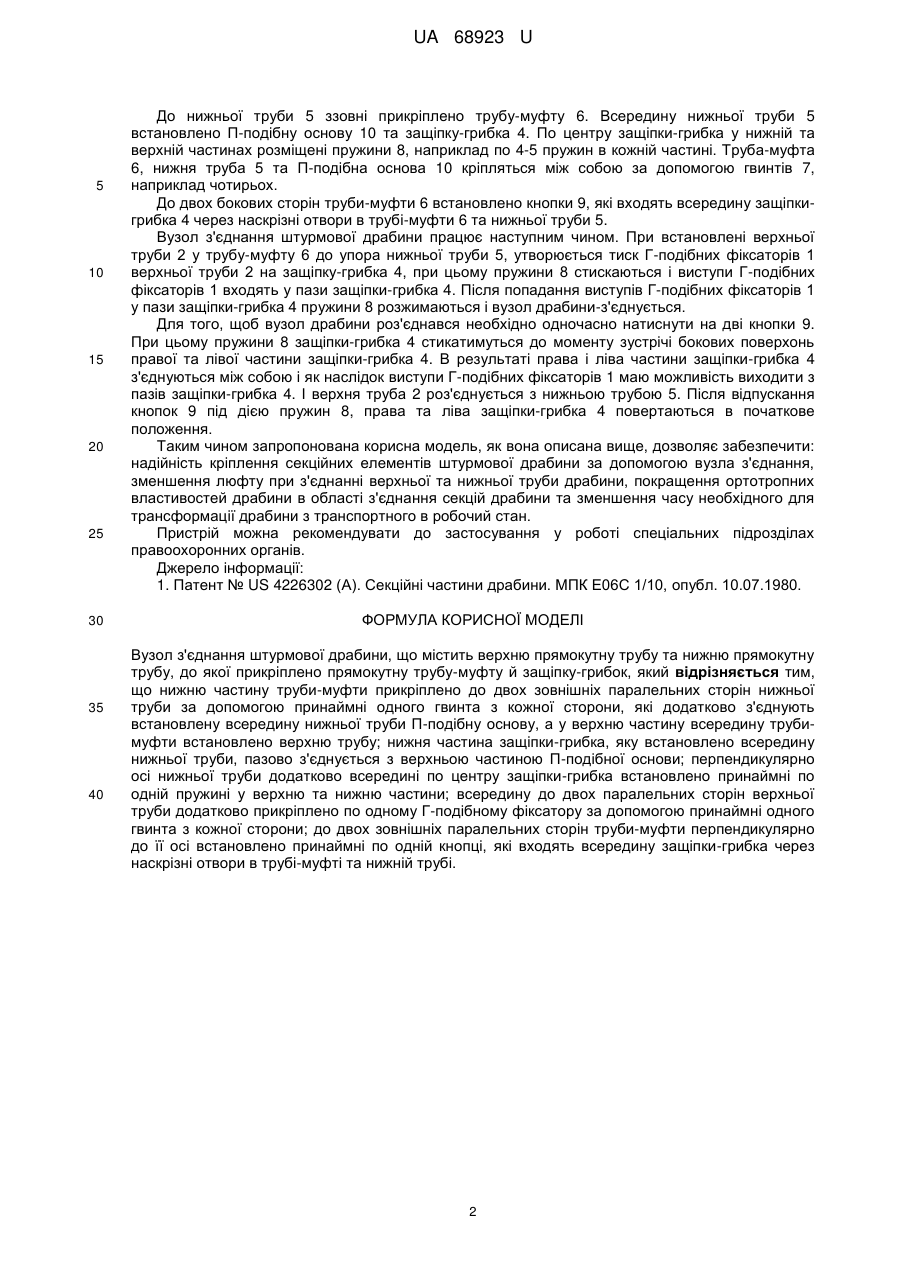

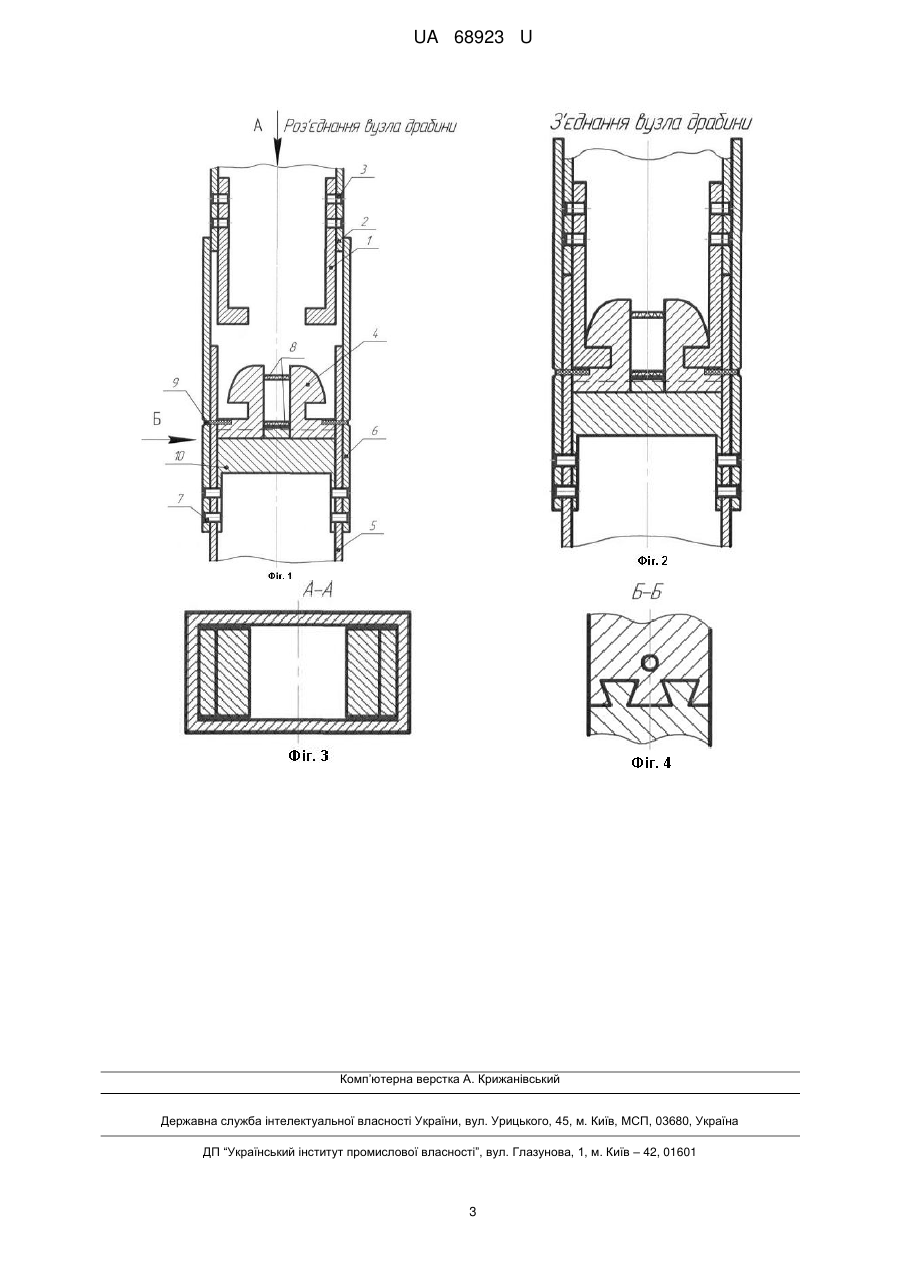

Реферат: Вузол з'єднання штурмової драбини містить верхню прямокутну трубу та нижню прямокутну трубу, до якої прикріплено прямокутну трубу-муфту й защіпку-грибок. Нижню частину трубимуфти прикріплено до двох зовнішніх паралельних сторін нижньої труби за допомогою принаймні одного гвинта з кожної сторони, які додатково з'єднують встановлену всередину нижньої труби П-подібну основу. У верхню частину всередину труби-муфти встановлено верхню трубу. Нижня частина защіпки-грибка, яку встановлено всередину нижньої труби, пазово з'єднується з верхньою частиною П-подібної основи. UA 68923 U (12) UA 68923 U UA 68923 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до драбин, а саме, до конструктивних елементів штурмових драбин і використовується для підвищення ефективності роботи спеціальних підрозділів правоохоронних органів. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке вибрано за найближчий аналог, є секційні частини драбини [1], які складаються з верхньої прямокутної труби та нижньої прямокутної труби. Всередину труби-муфти встановлено нижню трубу та защіпку. З'єднання секційних частин драбини здійснюється за допомогою приєднання верхньої труби до зовнішньої бокової поверхні нижньої труби за допомогою труби-муфти та защіпки фіксатора. Недоліком найбільш близького аналогу є те, що при з'єднані секційних частин драбини верхня труба, не входить в трубу-муфту, а кріпиться на боковій поверхні нижньої труби, і в результаті виникає люфт при з'єднанні верхньої та нижньої секцій драбини. Відсутність кнопки з'єднання/роз'єднання секційних частин драбини збільшує час необхідний для трансформації драбини з транспортного в робочий стан. В основу корисної моделі поставлена задача створення вузла з'єднання штурмової драбини шляхом конструктивних змін, забезпечити: надійність кріплення секційних елементів штурмової драбини за допомогою вузла з'єднання, зменшення люфту при з'єднанні верхньої та нижньої труби драбини, покращення ортотропних властивостей драбини в області з'єднання секцій драбини та зменшення часу необхідного для трансформації драбини з транспортного в робочий стан. Рішення цієї задачі досягається тим, що вузол з'єднання штурмової драбини, що містить верхню прямокутну трубу та нижню прямокутну трубу, до якої прикріплено прямокутну трубумуфту й защіпку-грибка, згідно корисної моделі, нижню частину труби-муфти прикріплено до двох зовнішніх паралельних сторін нижньої труби за допомогою принаймні одного гвинта з кожної сторони, які додатково з'єднують, встановлену всередину нижньої труби П-подібну основу, а у верхню частину всередину труби-муфти встановлено верхню трубу; нижня частина защіпки-грибка, яку встановлено всередину нижньої труби, пазово з'єднується з верхньою частиною П-подібної основи; перпендикулярно вісі нижньої труби додатково всередині по центру защіпки-грибка встановлено принаймні по одній пружині у верхню та нижню частини; всередину до двох паралельних сторін верхньої труби додатково прикріплено по одному Гподібному фіксатору за допомогою принаймні одного гвинта з кожної сторони; до двох зовнішніх паралельних сторін труби-муфти перпендикулярно до її вісі встановлено принаймні по одній кнопці, які входять всередину защіпки-грибка через наскрізні отвори в трубі-муфти та нижній трубі. Те, що нижню частину труби-муфти прикріплено гвинтами до двох зовнішніх паралельних сторін нижньої труби, а у верхню частину всередину труби-муфти встановлено верхню трубу дозволяє надійно кріпити секційні елементи штурмової драбини, зменшити люфт при з'єднанні верхньої та нижньої труби драбини та покращити ортотропні властивості драбини в області з'єднання секцій драбини. Те, що нижня частина защіпки-грибка пазово з'єднується з верхньою частиною П-подібної основи дозволяє защіпці-грибка рухатися перпендикулярно своєї вісі. Те, що перпендикулярно вісі нижньої труби додатково всередині по центру защіпки-грибка встановлено у верхню та нижню частини принаймні по одній пружині дозволяє відносно своєї вісі симетрично фіксувати защіпку-грибка та змінювати свій розмір при натисканні кнопок. Те, що до двох зовнішніх паралельних сторін труби-муфти перпендикулярно до її вісі встановлено принаймні по одній кнопці, які входять всередину защіпки-грибка через наскрізні отвори в трубі-муфти та нижньої труби дозволяє зменшити час необхідний для трансформації драбини з транспортного в робочий стан та забезпечують надійну фіксацію защіпки-грибка в нижній трубі. Те, що два фіксатори кріпляться до верхньої труби та труба-муфта кріпиться з нижньою трубою й П-подібною основою за допомогою гвинтів дозволяє надійно закріпити конструктивні елементи вузла штурмової драбини. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено вигляд роз'єднання вузла драбини, на фіг. 2 зображено вигляд з'єднання вузла драбини, на фіг. 3 зображено вид зверху вузла драбини, переріз А-А, на фіг. 4 зображено вид пазово з'єднання, переріз Б-Б. Вузол з'єднання штурмової драбини складається з верхньої труби 2 та нижньої труби 5. Всередину верхньої труби 2 прикріплено два фіксатори 1 за допомогою гвинтів 3, наприклад чотирьох. 1 UA 68923 U 5 10 15 20 25 30 35 40 До нижньої труби 5 ззовні прикріплено трубу-муфту 6. Всередину нижньої труби 5 встановлено П-подібну основу 10 та защіпку-грибка 4. По центру защіпки-грибка у нижній та верхній частинах розміщені пружини 8, наприклад по 4-5 пружин в кожній частині. Труба-муфта 6, нижня труба 5 та П-подібна основа 10 кріпляться між собою за допомогою гвинтів 7, наприклад чотирьох. До двох бокових сторін труби-муфти 6 встановлено кнопки 9, які входять всередину защіпкигрибка 4 через наскрізні отвори в трубі-муфти 6 та нижньої труби 5. Вузол з'єднання штурмової драбини працює наступним чином. При встановлені верхньої труби 2 у трубу-муфту 6 до упора нижньої труби 5, утворюється тиск Г-подібних фіксаторів 1 верхньої труби 2 на защіпку-грибка 4, при цьому пружини 8 стискаються і виступи Г-подібних фіксаторів 1 входять у пази защіпки-грибка 4. Після попадання виступів Г-подібних фіксаторів 1 у пази защіпки-грибка 4 пружини 8 розжимаються і вузол драбини-з'єднується. Для того, щоб вузол драбини роз'єднався необхідно одночасно натиснути на дві кнопки 9. При цьому пружини 8 защіпки-грибка 4 стикатимуться до моменту зустрічі бокових поверхонь правої та лівої частини защіпки-грибка 4. В результаті права і ліва частини защіпки-грибка 4 з'єднуються між собою і як наслідок виступи Г-подібних фіксаторів 1 маю можливість виходити з пазів защіпки-грибка 4. І верхня труба 2 роз'єднується з нижньою трубою 5. Після відпускання кнопок 9 під дією пружин 8, права та ліва защіпки-грибка 4 повертаються в початкове положення. Таким чином запропонована корисна модель, як вона описана вище, дозволяє забезпечити: надійність кріплення секційних елементів штурмової драбини за допомогою вузла з'єднання, зменшення люфту при з'єднанні верхньої та нижньої труби драбини, покращення ортотропних властивостей драбини в області з'єднання секцій драбини та зменшення часу необхідного для трансформації драбини з транспортного в робочий стан. Пристрій можна рекомендувати до застосування у роботі спеціальних підрозділах правоохоронних органів. Джерело інформації: 1. Патент № US 4226302 (А). Секційні частини драбини. МПК Е06С 1/10, опубл. 10.07.1980. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вузол з'єднання штурмової драбини, що містить верхню прямокутну трубу та нижню прямокутну трубу, до якої прикріплено прямокутну трубу-муфту й защіпку-грибок, який відрізняється тим, що нижню частину труби-муфти прикріплено до двох зовнішніх паралельних сторін нижньої труби за допомогою принаймні одного гвинта з кожної сторони, які додатково з'єднують встановлену всередину нижньої труби П-подібну основу, а у верхню частину всередину трубимуфти встановлено верхню трубу; нижня частина защіпки-грибка, яку встановлено всередину нижньої труби, пазово з'єднується з верхньою частиною П-подібної основи; перпендикулярно осі нижньої труби додатково всередині по центру защіпки-грибка встановлено принаймні по одній пружині у верхню та нижню частини; всередину до двох паралельних сторін верхньої труби додатково прикріплено по одному Г-подібному фіксатору за допомогою принаймні одного гвинта з кожної сторони; до двох зовнішніх паралельних сторін труби-муфти перпендикулярно до її осі встановлено принаймні по одній кнопці, які входять всередину защіпки-грибка через наскрізні отвори в трубі-муфті та нижній трубі. 2 UA 68923 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
