Пристрій для запису та зчитування інформації з магнітного носія

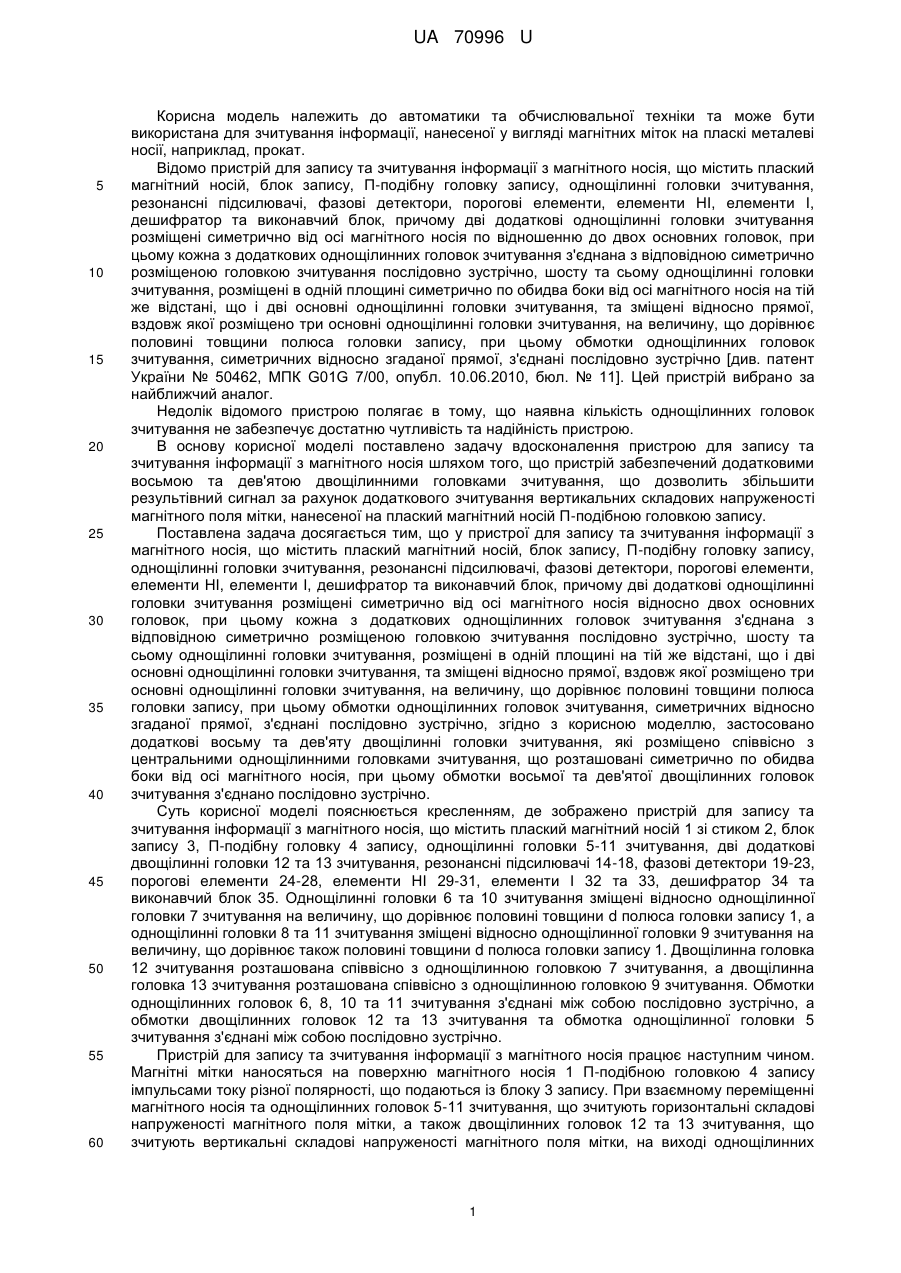

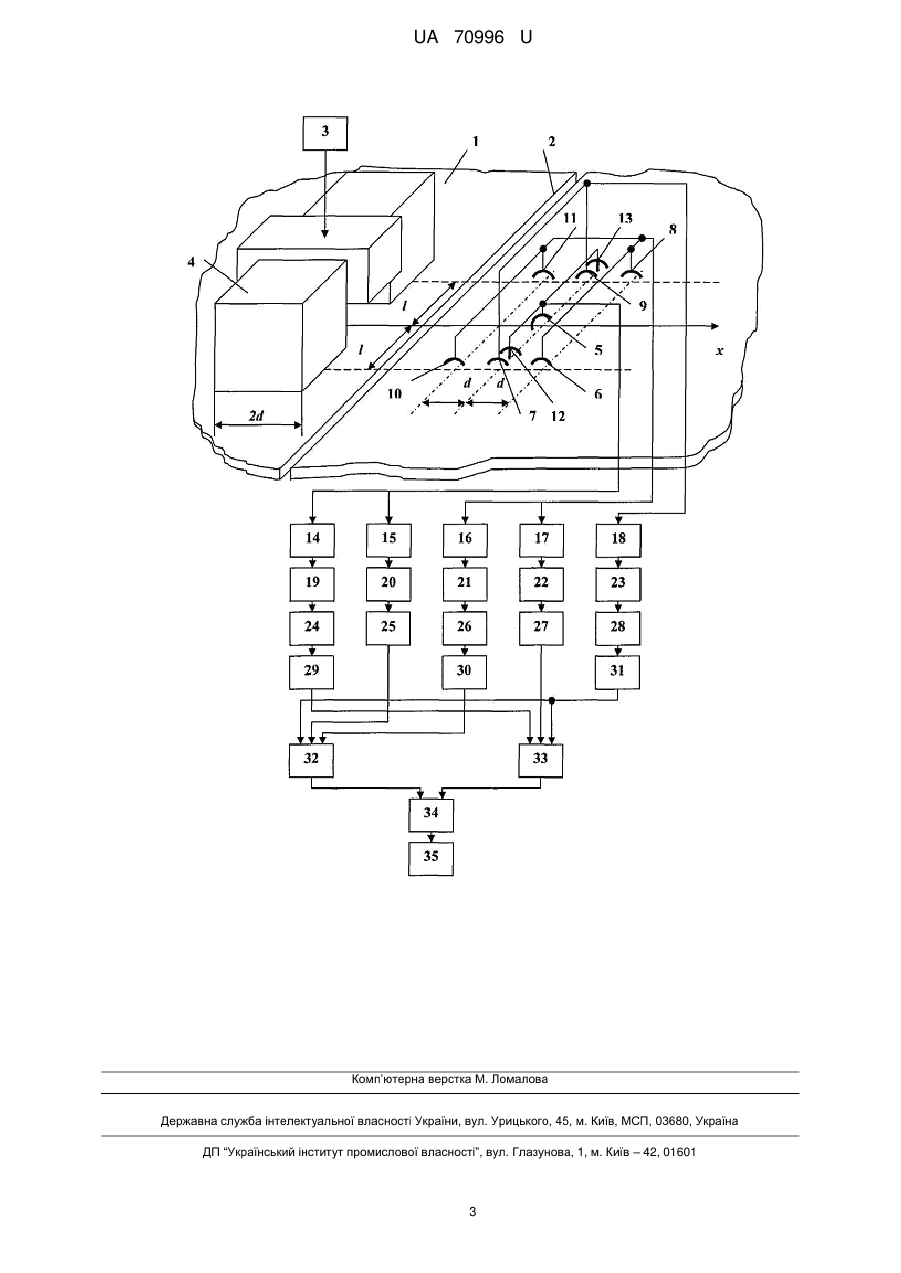

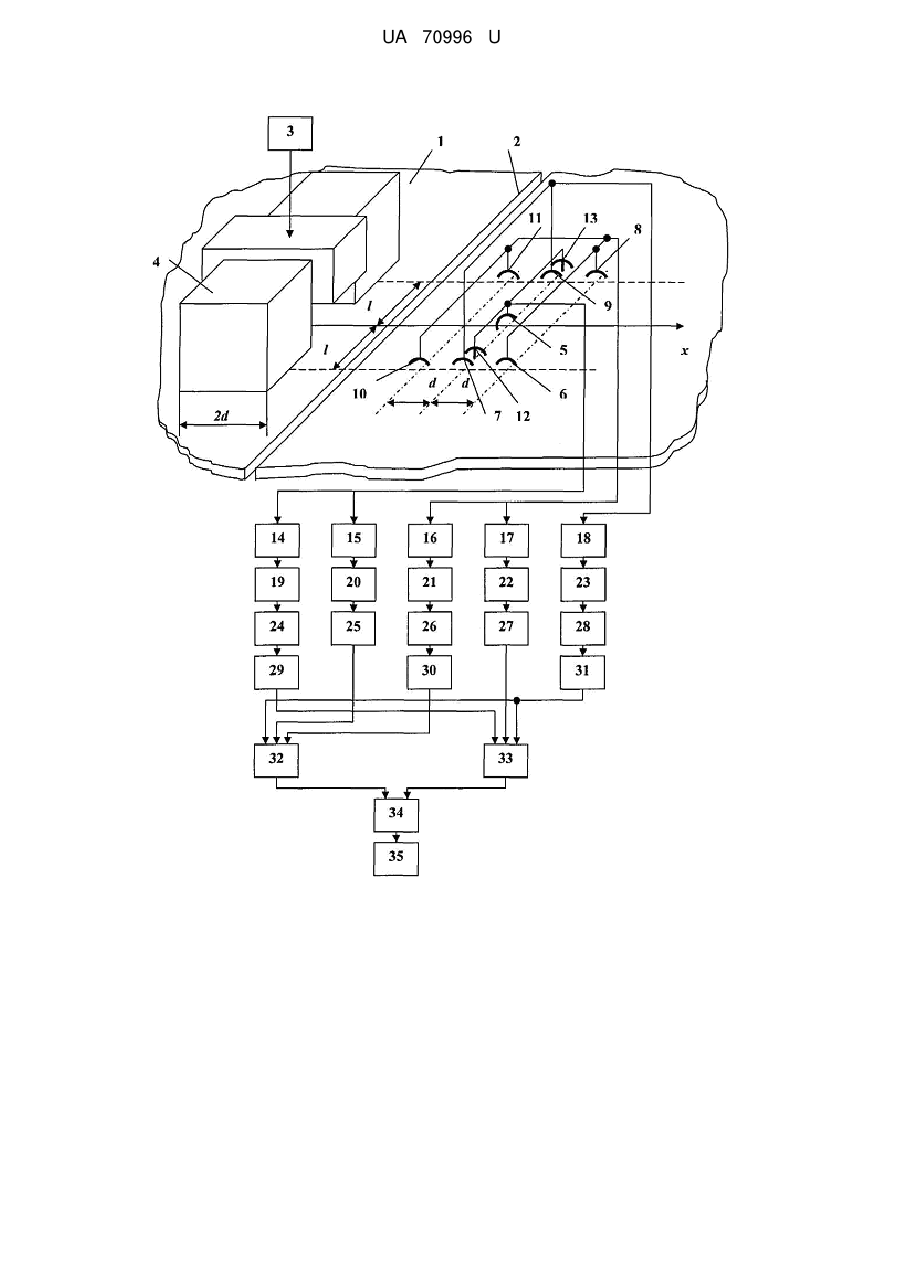

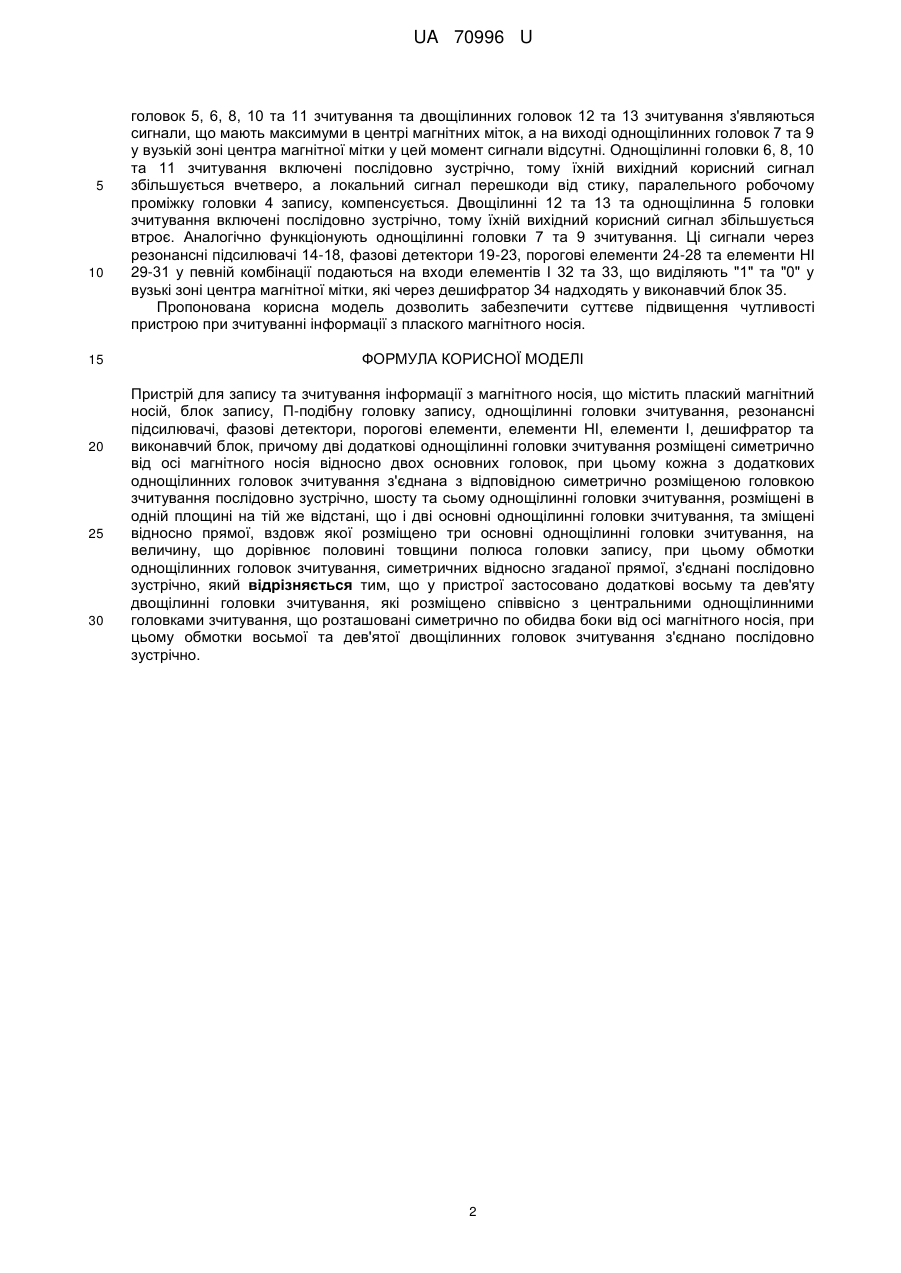

Реферат: UA 70996 U UA 70996 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки та може бути використана для зчитування інформації, нанесеної у вигляді магнітних міток на пласкі металеві носії, наприклад, прокат. Відомо пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій, блок запису, П-подібну головку запису, однощілинні головки зчитування, резонансні підсилювачі, фазові детектори, порогові елементи, елементи НІ, елементи І, дешифратор та виконавчий блок, причому дві додаткові однощілинні головки зчитування розміщені симетрично від осі магнітного носія по відношенню до двох основних головок, при цьому кожна з додаткових однощілинних головок зчитування з'єднана з відповідною симетрично розміщеною головкою зчитування послідовно зустрічно, шосту та сьому однощілинні головки зчитування, розміщені в одній площині симетрично по обидва боки від осі магнітного носія на тій же відстані, що і дві основні однощілинні головки зчитування, та зміщені відносно прямої, вздовж якої розміщено три основні однощілинні головки зчитування, на величину, що дорівнює половині товщини полюса головки запису, при цьому обмотки однощілинних головок зчитування, симетричних відносно згаданої прямої, з'єднані послідовно зустрічно [див. патент України № 50462, МПК G01G 7/00, опубл. 10.06.2010, бюл. № 11]. Цей пристрій вибрано за найближчий аналог. Недолік відомого пристрою полягає в тому, що наявна кількість однощілинних головок зчитування не забезпечує достатню чутливість та надійність пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для запису та зчитування інформації з магнітного носія шляхом того, що пристрій забезпечений додатковими восьмою та дев'ятою двощілинними головками зчитування, що дозволить збільшити результівний сигнал за рахунок додаткового зчитування вертикальних складових напруженості магнітного поля мітки, нанесеної на плаский магнітний носій П-подібною головкою запису. Поставлена задача досягається тим, що у пристрої для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій, блок запису, П-подібну головку запису, однощілинні головки зчитування, резонансні підсилювачі, фазові детектори, порогові елементи, елементи НІ, елементи І, дешифратор та виконавчий блок, причому дві додаткові однощілинні головки зчитування розміщені симетрично від осі магнітного носія відносно двох основних головок, при цьому кожна з додаткових однощілинних головок зчитування з'єднана з відповідною симетрично розміщеною головкою зчитування послідовно зустрічно, шосту та сьому однощілинні головки зчитування, розміщені в одній площині на тій же відстані, що і дві основні однощілинні головки зчитування, та зміщені відносно прямої, вздовж якої розміщено три основні однощілинні головки зчитування, на величину, що дорівнює половині товщини полюса головки запису, при цьому обмотки однощілинних головок зчитування, симетричних відносно згаданої прямої, з'єднані послідовно зустрічно, згідно з корисною моделлю, застосовано додаткові восьму та дев'яту двощілинні головки зчитування, які розміщено співвісно з центральними однощілинними головками зчитування, що розташовані симетрично по обидва боки від осі магнітного носія, при цьому обмотки восьмої та дев'ятої двощілинних головок зчитування з'єднано послідовно зустрічно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій 1 зі стиком 2, блок запису 3, П-подібну головку 4 запису, однощілинні головки 5-11 зчитування, дві додаткові двощілинні головки 12 та 13 зчитування, резонансні підсилювачі 14-18, фазові детектори 19-23, порогові елементи 24-28, елементи НІ 29-31, елементи І 32 та 33, дешифратор 34 та виконавчий блок 35. Однощілинні головки 6 та 10 зчитування зміщені відносно однощілинної головки 7 зчитування на величину, що дорівнює половині товщини d полюса головки запису 1, а однощілинні головки 8 та 11 зчитування зміщені відносно однощілинної головки 9 зчитування на величину, що дорівнює також половині товщини d полюса головки запису 1. Двощілинна головка 12 зчитування розташована співвісно з однощілинною головкою 7 зчитування, а двощілинна головка 13 зчитування розташована співвісно з однощілинною головкою 9 зчитування. Обмотки однощілинних головок 6, 8, 10 та 11 зчитування з'єднані між собою послідовно зустрічно, а обмотки двощілинних головок 12 та 13 зчитування та обмотка однощілинної головки 5 зчитування з'єднані між собою послідовно зустрічно. Пристрій для запису та зчитування інформації з магнітного носія працює наступним чином. Магнітні мітки наносяться на поверхню магнітного носія 1 П-подібною головкою 4 запису імпульсами току різної полярності, що подаються із блоку 3 запису. При взаємному переміщенні магнітного носія та однощілинних головок 5-11 зчитування, що зчитують горизонтальні складові напруженості магнітного поля мітки, а також двощілинних головок 12 та 13 зчитування, що зчитують вертикальні складові напруженості магнітного поля мітки, на виході однощілинних 1 UA 70996 U 5 10 15 20 25 30 головок 5, 6, 8, 10 та 11 зчитування та двощілинних головок 12 та 13 зчитування з'являються сигнали, що мають максимуми в центрі магнітних міток, а на виході однощілинних головок 7 та 9 у вузькій зоні центра магнітної мітки у цей момент сигнали відсутні. Однощілинні головки 6, 8, 10 та 11 зчитування включені послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується вчетверо, а локальний сигнал перешкоди від стику, паралельного робочому проміжку головки 4 запису, компенсується. Двощілинні 12 та 13 та однощілинна 5 головки зчитування включені послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується втроє. Аналогічно функціонують однощілинні головки 7 та 9 зчитування. Ці сигнали через резонансні підсилювачі 14-18, фазові детектори 19-23, порогові елементи 24-28 та елементи НІ 29-31 у певній комбінації подаються на входи елементів І 32 та 33, що виділяють "1" та "0" у вузькі зоні центра магнітної мітки, які через дешифратор 34 надходять у виконавчий блок 35. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості пристрою при зчитуванні інформації з плаского магнітного носія. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій, блок запису, П-подібну головку запису, однощілинні головки зчитування, резонансні підсилювачі, фазові детектори, порогові елементи, елементи НІ, елементи І, дешифратор та виконавчий блок, причому дві додаткові однощілинні головки зчитування розміщені симетрично від осі магнітного носія відносно двох основних головок, при цьому кожна з додаткових однощілинних головок зчитування з'єднана з відповідною симетрично розміщеною головкою зчитування послідовно зустрічно, шосту та сьому однощілинні головки зчитування, розміщені в одній площині на тій же відстані, що і дві основні однощілинні головки зчитування, та зміщені відносно прямої, вздовж якої розміщено три основні однощілинні головки зчитування, на величину, що дорівнює половині товщини полюса головки запису, при цьому обмотки однощілинних головок зчитування, симетричних відносно згаданої прямої, з'єднані послідовно зустрічно, який відрізняється тим, що у пристрої застосовано додаткові восьму та дев'яту двощілинні головки зчитування, які розміщено співвісно з центральними однощілинними головками зчитування, що розташовані симетрично по обидва боки від осі магнітного носія, при цьому обмотки восьмої та дев'ятої двощілинних головок зчитування з'єднано послідовно зустрічно. 2 UA 70996 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
