Пристрій для зчитування інформації з профільного металевого носія

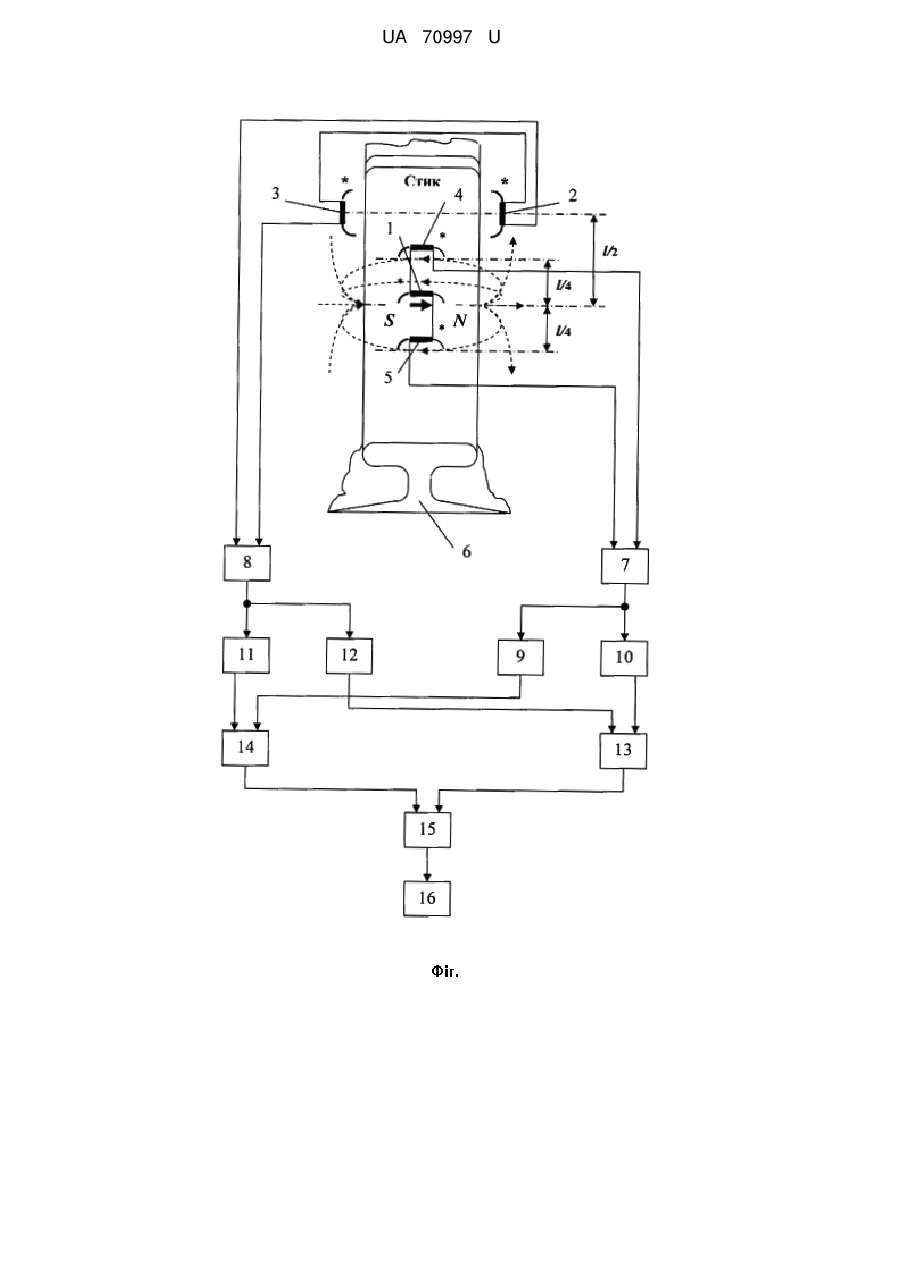

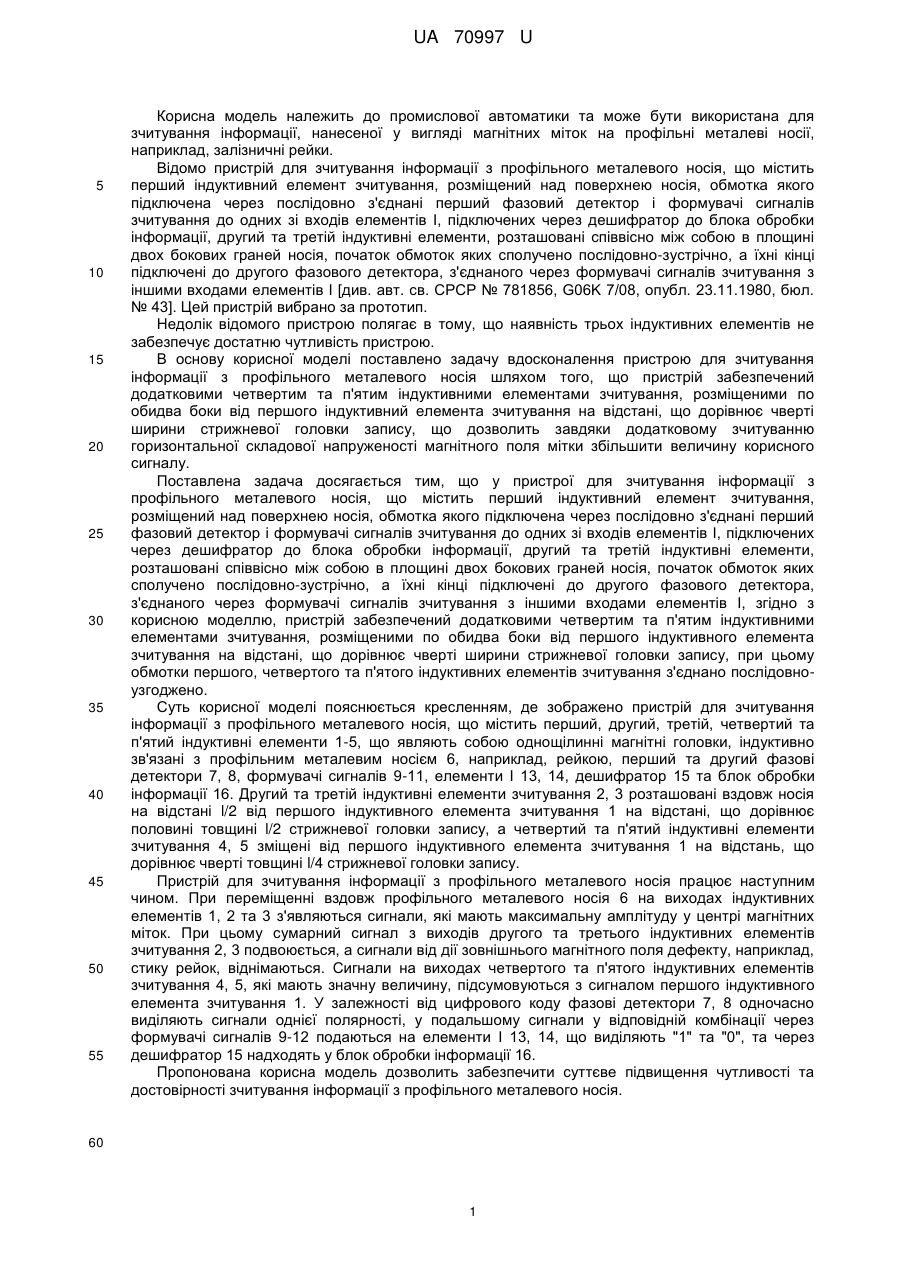

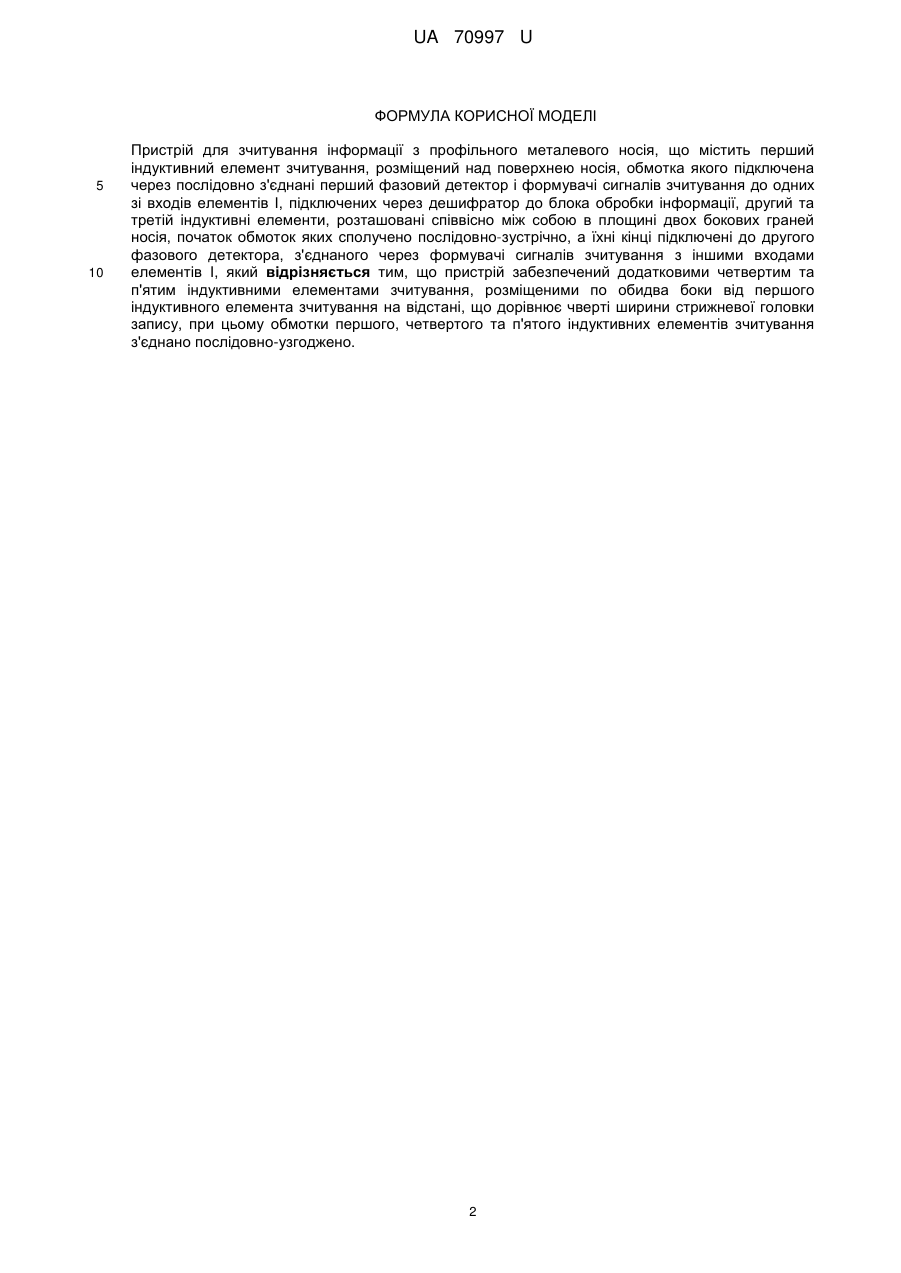

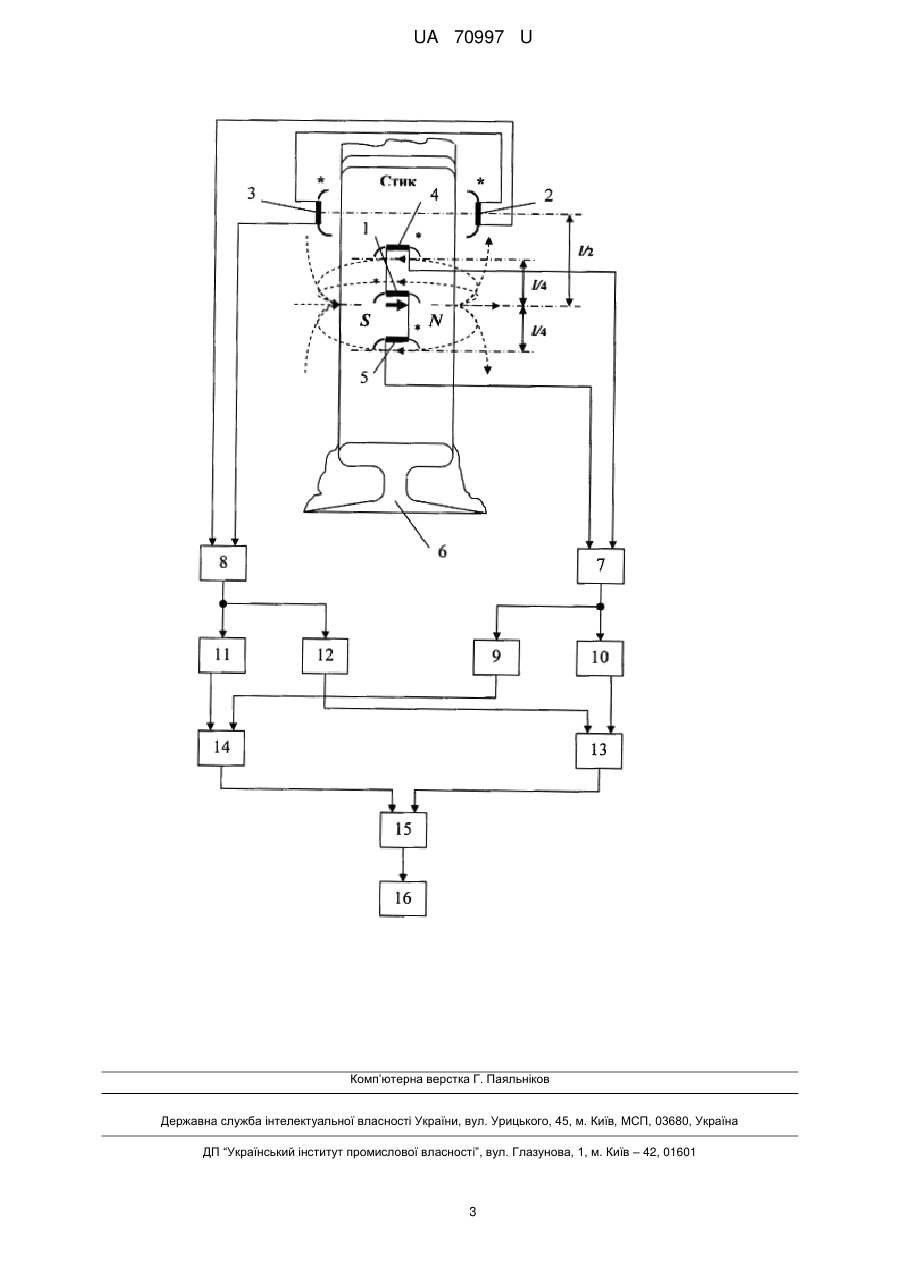

Реферат: UA 70997 U UA 70997 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до промислової автоматики та може бути використана для зчитування інформації, нанесеної у вигляді магнітних міток на профільні металеві носії, наприклад, залізничні рейки. Відомо пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, обмотка якого підключена через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи, розташовані співвісно між собою в площині двох бокових граней носія, початок обмоток яких сполучено послідовно-зустрічно, а їхні кінці підключені до другого фазового детектора, з'єднаного через формувачі сигналів зчитування з іншими входами елементів І [див. авт. св. СРСР № 781856, G06K 7/08, опубл. 23.11.1980, бюл. № 43]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що наявність трьох індуктивних елементів не забезпечує достатню чутливість пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування інформації з профільного металевого носія шляхом того, що пристрій забезпечений додатковими четвертим та п'ятим індуктивними елементами зчитування, розміщеними по обидва боки від першого індуктивний елемента зчитування на відстані, що дорівнює чверті ширини стрижневої головки запису, що дозволить завдяки додатковому зчитуванню горизонтальної складової напруженості магнітного поля мітки збільшити величину корисного сигналу. Поставлена задача досягається тим, що у пристрої для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, обмотка якого підключена через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи, розташовані співвісно між собою в площині двох бокових граней носія, початок обмоток яких сполучено послідовно-зустрічно, а їхні кінці підключені до другого фазового детектора, з'єднаного через формувачі сигналів зчитування з іншими входами елементів І, згідно з корисною моделлю, пристрій забезпечений додатковими четвертим та п'ятим індуктивними елементами зчитування, розміщеними по обидва боки від першого індуктивного елемента зчитування на відстані, що дорівнює чверті ширини стрижневої головки запису, при цьому обмотки першого, четвертого та п'ятого індуктивних елементів зчитування з'єднано послідовноузгоджено. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з профільного металевого носія, що містить перший, другий, третій, четвертий та п'ятий індуктивні елементи 1-5, що являють собою однощілинні магнітні головки, індуктивно зв'язані з профільним металевим носієм 6, наприклад, рейкою, перший та другий фазові детектори 7, 8, формувачі сигналів 9-11, елементи І 13, 14, дешифратор 15 та блок обробки інформації 16. Другий та третій індуктивні елементи зчитування 2, 3 розташовані вздовж носія на відстані l/2 від першого індуктивного елемента зчитування 1 на відстані, що дорівнює половині товщині l/2 стрижневої головки запису, а четвертий та п'ятий індуктивні елементи зчитування 4, 5 зміщені від першого індуктивного елемента зчитування 1 на відстань, що дорівнює чверті товщині l/4 стрижневої головки запису. Пристрій для зчитування інформації з профільного металевого носія працює наступним чином. При переміщенні вздовж профільного металевого носія 6 на виходах індуктивних елементів 1, 2 та 3 з'являються сигнали, які мають максимальну амплітуду у центрі магнітних міток. При цьому сумарний сигнал з виходів другого та третього індуктивних елементів зчитування 2, 3 подвоюється, а сигнали від дії зовнішнього магнітного поля дефекту, наприклад, стику рейок, віднімаються. Сигнали на виходах четвертого та п'ятого індуктивних елементів зчитування 4, 5, які мають значну величину, підсумовуються з сигналом першого індуктивного елемента зчитування 1. У залежності від цифрового коду фазові детектори 7, 8 одночасно виділяють сигнали однієї полярності, у подальшому сигнали у відповідній комбінації через формувачі сигналів 9-12 подаються на елементи І 13, 14, що виділяють "1" та "0", та через дешифратор 15 надходять у блок обробки інформації 16. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості та достовірності зчитування інформації з профільного металевого носія. 60 1 UA 70997 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, обмотка якого підключена через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи, розташовані співвісно між собою в площині двох бокових граней носія, початок обмоток яких сполучено послідовно-зустрічно, а їхні кінці підключені до другого фазового детектора, з'єднаного через формувачі сигналів зчитування з іншими входами елементів І, який відрізняється тим, що пристрій забезпечений додатковими четвертим та п'ятим індуктивними елементами зчитування, розміщеними по обидва боки від першого індуктивного елемента зчитування на відстані, що дорівнює чверті ширини стрижневої головки запису, при цьому обмотки першого, четвертого та п'ятого індуктивних елементів зчитування з'єднано послідовно-узгоджено. 2 UA 70997 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
