Замок

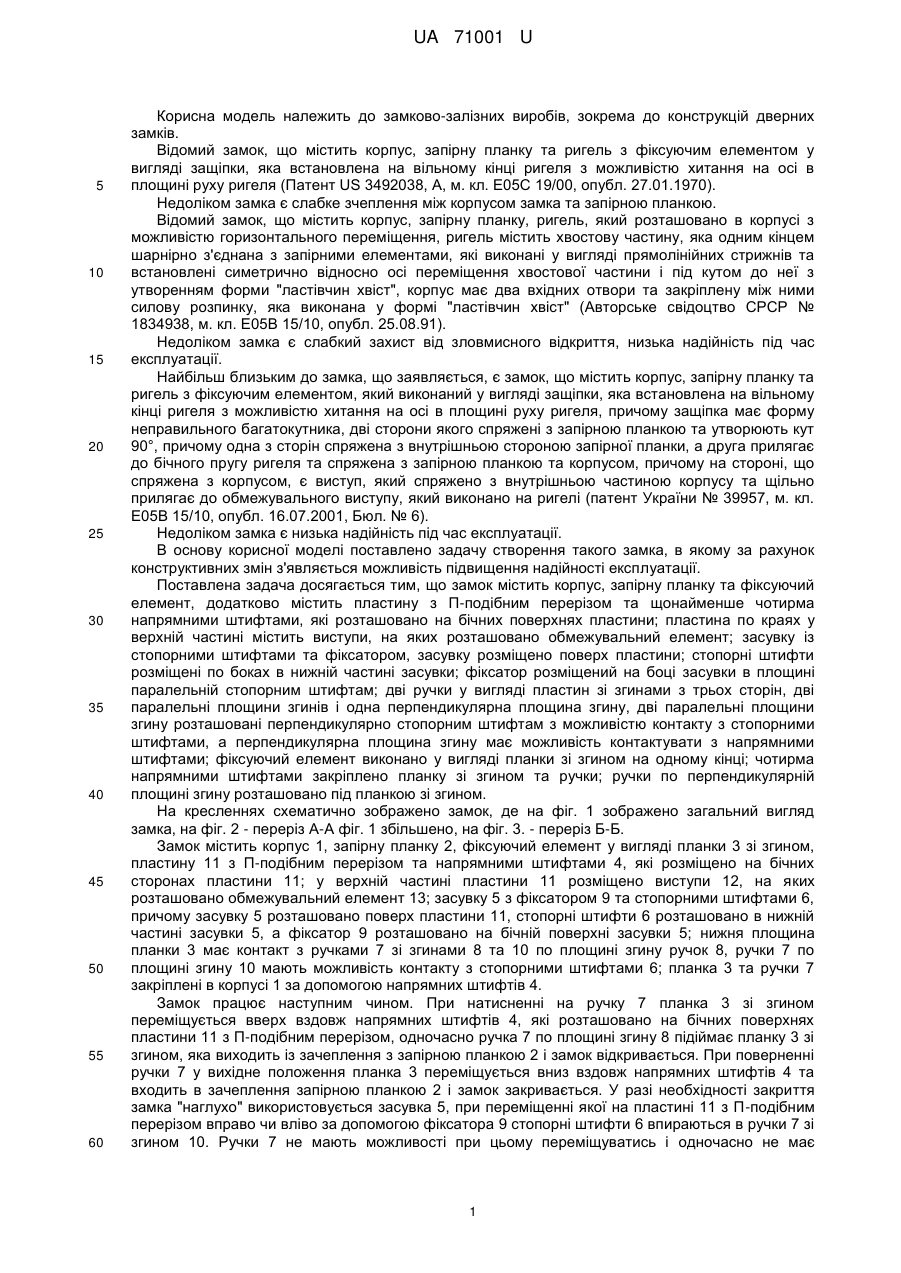

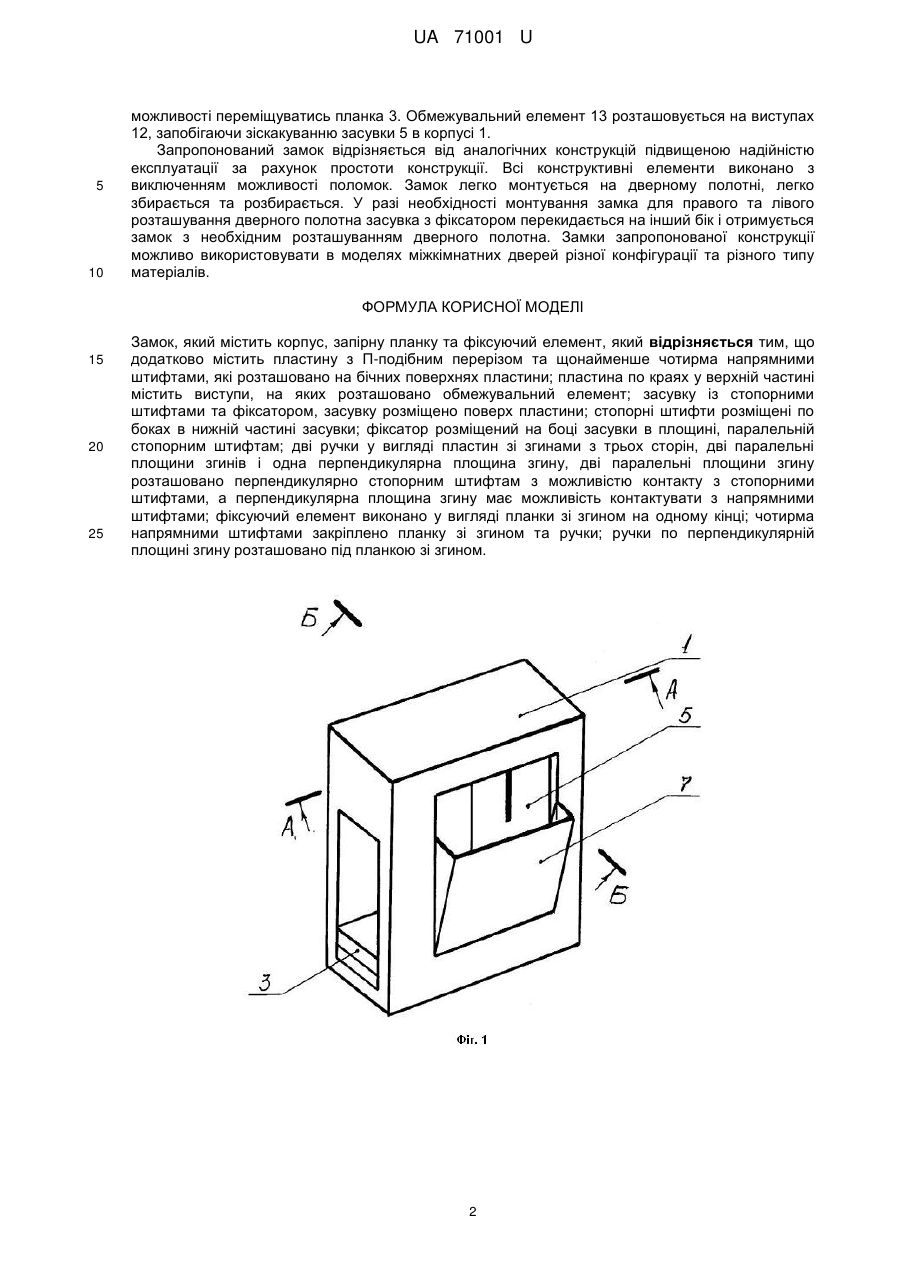

Реферат: UA 71001 U UA 71001 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до замково-залізних виробів, зокрема до конструкцій дверних замків. Відомий замок, що містить корпус, запірну планку та ригель з фіксуючим елементом у вигляді защіпки, яка встановлена на вільному кінці ригеля з можливістю хитання на осі в площині руху ригеля (Патент US 3492038, А, м. кл. Е05С 19/00, опубл. 27.01.1970). Недоліком замка є слабке зчеплення між корпусом замка та запірною планкою. Відомий замок, що містить корпус, запірну планку, ригель, який розташовано в корпусі з можливістю горизонтального переміщення, ригель містить хвостову частину, яка одним кінцем шарнірно з'єднана з запірними елементами, які виконані у вигляді прямолінійних стрижнів та встановлені симетрично відносно осі переміщення хвостової частини і під кутом до неї з утворенням форми "ластівчин хвіст", корпус має два вхідних отвори та закріплену між ними силову розпинку, яка виконана у формі "ластівчин хвіст" (Авторське свідоцтво СРСР № 1834938, м. кл. Е05В 15/10, опубл. 25.08.91). Недоліком замка є слабкий захист від зловмисного відкриття, низька надійність під час експлуатації. Найбільш близьким до замка, що заявляється, є замок, що містить корпус, запірну планку та ригель з фіксуючим елементом, який виконаний у вигляді защіпки, яка встановлена на вільному кінці ригеля з можливістю хитання на осі в площині руху ригеля, причому защіпка має форму неправильного багатокутника, дві сторони якого спряжені з запірною планкою та утворюють кут 90°, причому одна з сторін спряжена з внутрішньою стороною запірної планки, а друга прилягає до бічного пругу ригеля та спряжена з запірною планкою та корпусом, причому на стороні, що спряжена з корпусом, є виступ, який спряжено з внутрішньою частиною корпусу та щільно прилягає до обмежувального виступу, який виконано на ригелі (патент України № 39957, м. кл. Е05В 15/10, опубл. 16.07.2001, Бюл. № 6). Недоліком замка є низька надійність під час експлуатації. В основу корисної моделі поставлено задачу створення такого замка, в якому за рахунок конструктивних змін з'являється можливість підвищення надійності експлуатації. Поставлена задача досягається тим, що замок містить корпус, запірну планку та фіксуючий елемент, додатково містить пластину з П-подібним перерізом та щонайменше чотирма напрямними штифтами, які розташовано на бічних поверхнях пластини; пластина по краях у верхній частині містить виступи, на яких розташовано обмежувальний елемент; засувку із стопорними штифтами та фіксатором, засувку розміщено поверх пластини; стопорні штифти розміщені по боках в нижній частині засувки; фіксатор розміщений на боці засувки в площині паралельній стопорним штифтам; дві ручки у вигляді пластин зі згинами з трьох сторін, дві паралельні площини згинів і одна перпендикулярна площина згину, дві паралельні площини згину розташовані перпендикулярно стопорним штифтам з можливістю контакту з стопорними штифтами, а перпендикулярна площина згину має можливість контактувати з напрямними штифтами; фіксуючий елемент виконано у вигляді планки зі згином на одному кінці; чотирма напрямними штифтами закріплено планку зі згином та ручки; ручки по перпендикулярній площині згину розташовано під планкою зі згином. На кресленнях схематично зображено замок, де на фіг. 1 зображено загальний вигляд замка, на фіг. 2 - переріз А-А фіг. 1 збільшено, на фіг. 3. - переріз Б-Б. Замок містить корпус 1, запірну планку 2, фіксуючий елемент у вигляді планки 3 зі згином, пластину 11 з П-подібним перерізом та напрямними штифтами 4, які розміщено на бічних сторонах пластини 11; у верхній частині пластини 11 розміщено виступи 12, на яких розташовано обмежувальний елемент 13; засувку 5 з фіксатором 9 та стопорними штифтами 6, причому засувку 5 розташовано поверх пластини 11, стопорні штифти 6 розташовано в нижній частині засувки 5, а фіксатор 9 розташовано на бічній поверхні засувки 5; нижня площина планки 3 має контакт з ручками 7 зі згинами 8 та 10 по площині згину ручок 8, ручки 7 по площині згину 10 мають можливість контакту з стопорними штифтами 6; планка 3 та ручки 7 закріплені в корпусі 1 за допомогою напрямних штифтів 4. Замок працює наступним чином. При натисненні на ручку 7 планка 3 зі згином переміщується вверх вздовж напрямних штифтів 4, які розташовано на бічних поверхнях пластини 11 з П-подібним перерізом, одночасно ручка 7 по площині згину 8 підіймає планку 3 зі згином, яка виходить із зачеплення з запірною планкою 2 і замок відкривається. При поверненні ручки 7 у вихідне положення планка 3 переміщується вниз вздовж напрямних штифтів 4 та входить в зачеплення запірною планкою 2 і замок закривається. У разі необхідності закриття замка "наглухо" використовується засувка 5, при переміщенні якої на пластині 11 з П-подібним перерізом вправо чи вліво за допомогою фіксатора 9 стопорні штифти 6 впираються в ручки 7 зі згином 10. Ручки 7 не мають можливості при цьому переміщуватись і одночасно не має 1 UA 71001 U 5 10 можливості переміщуватись планка 3. Обмежувальний елемент 13 розташовується на виступах 12, запобігаючи зіскакуванню засувки 5 в корпусі 1. Запропонований замок відрізняється від аналогічних конструкцій підвищеною надійністю експлуатації за рахунок простоти конструкції. Всі конструктивні елементи виконано з виключенням можливості поломок. Замок легко монтується на дверному полотні, легко збирається та розбирається. У разі необхідності монтування замка для правого та лівого розташування дверного полотна засувка з фіксатором перекидається на інший бік і отримується замок з необхідним розташуванням дверного полотна. Замки запропонованої конструкції можливо використовувати в моделях міжкімнатних дверей різної конфігурації та різного типу матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Замок, який містить корпус, запірну планку та фіксуючий елемент, який відрізняється тим, що додатково містить пластину з П-подібним перерізом та щонайменше чотирма напрямними штифтами, які розташовано на бічних поверхнях пластини; пластина по краях у верхній частині містить виступи, на яких розташовано обмежувальний елемент; засувку із стопорними штифтами та фіксатором, засувку розміщено поверх пластини; стопорні штифти розміщені по боках в нижній частині засувки; фіксатор розміщений на боці засувки в площині, паралельній стопорним штифтам; дві ручки у вигляді пластин зі згинами з трьох сторін, дві паралельні площини згинів і одна перпендикулярна площина згину, дві паралельні площини згину розташовано перпендикулярно стопорним штифтам з можливістю контакту з стопорними штифтами, а перпендикулярна площина згину має можливість контактувати з напрямними штифтами; фіксуючий елемент виконано у вигляді планки зі згином на одному кінці; чотирма напрямними штифтами закріплено планку зі згином та ручки; ручки по перпендикулярній площині згину розташовано під планкою зі згином. 2 UA 71001 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
