Надбункерна решітка приймальних бункерів стаціонарних роторних або бічних вагоноперекидачів

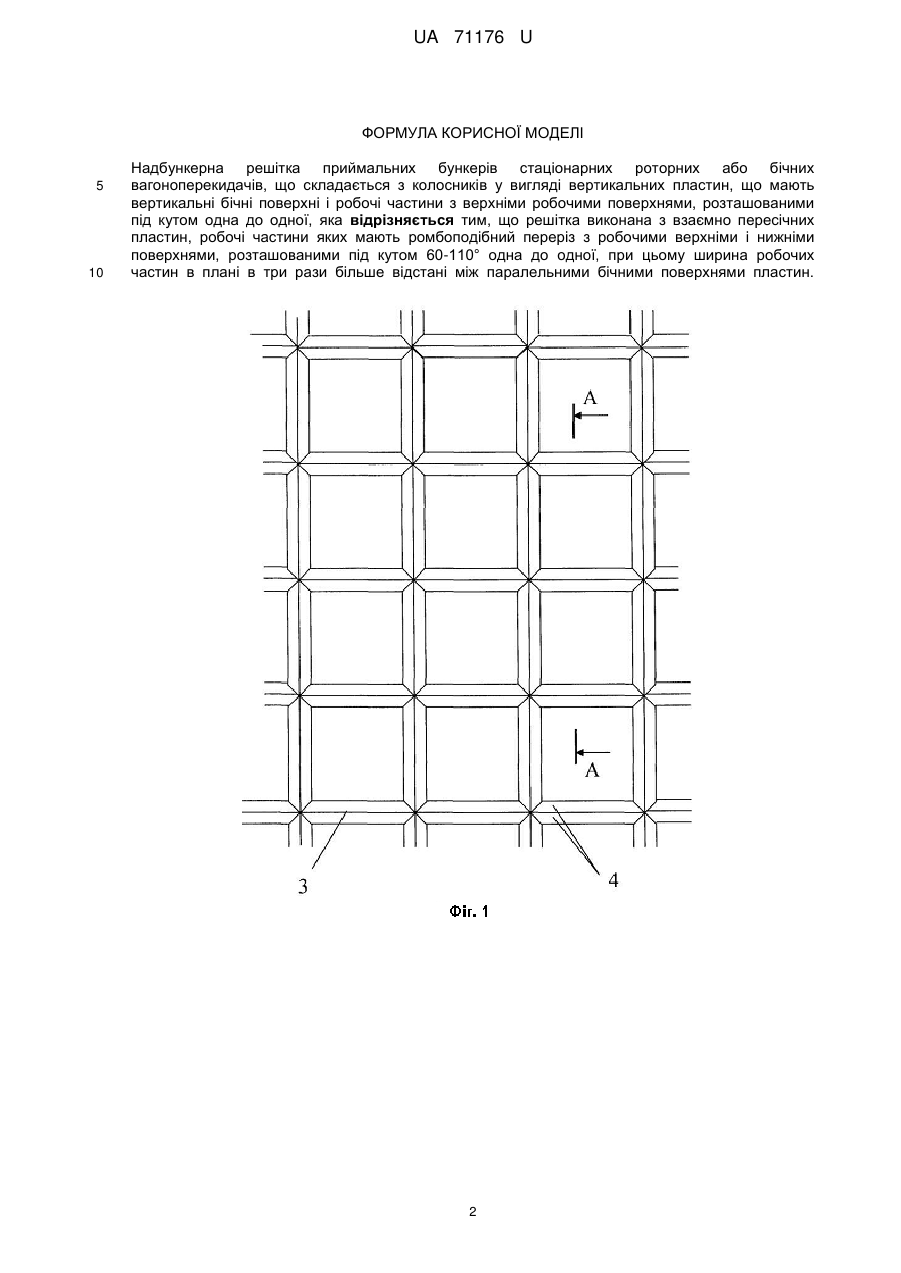

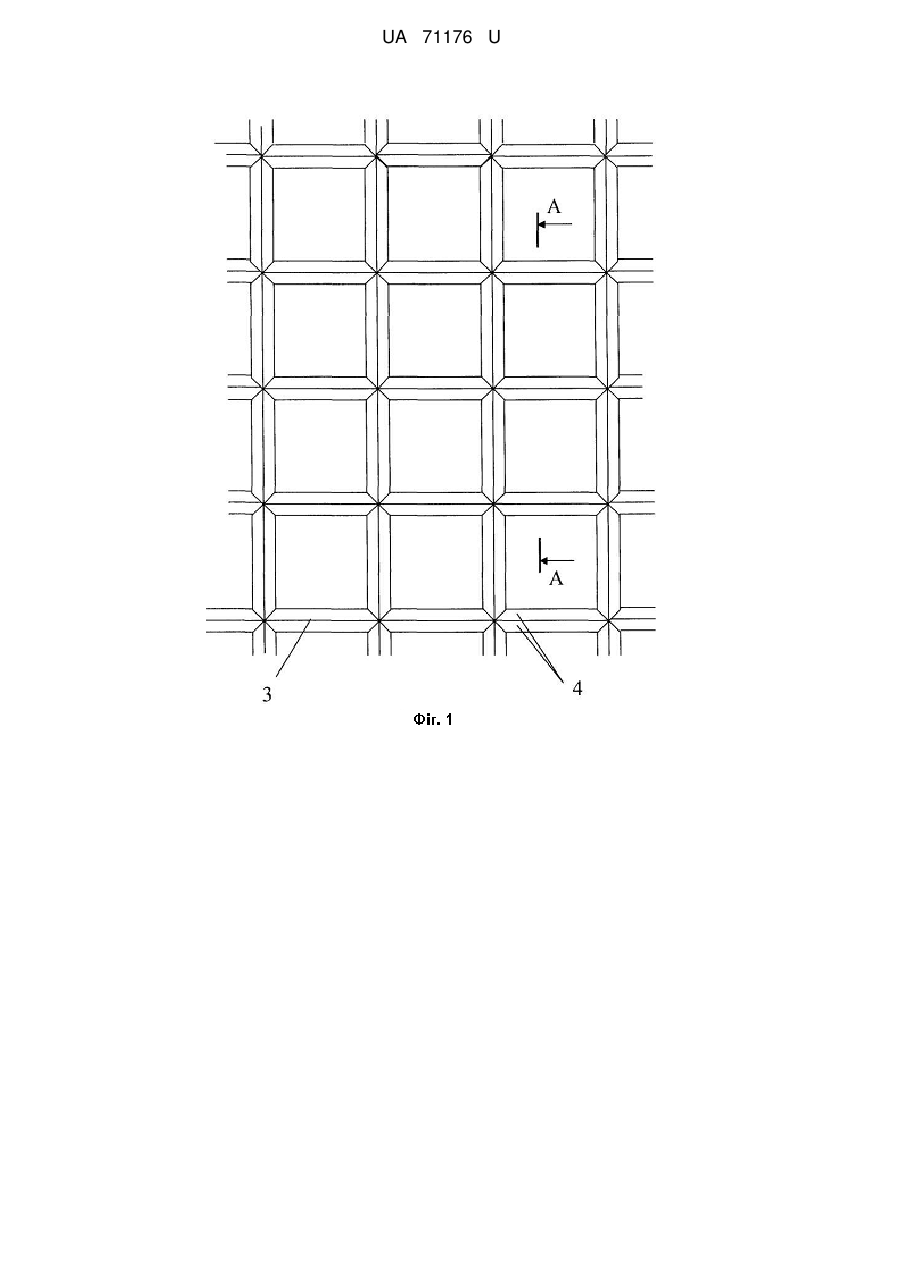

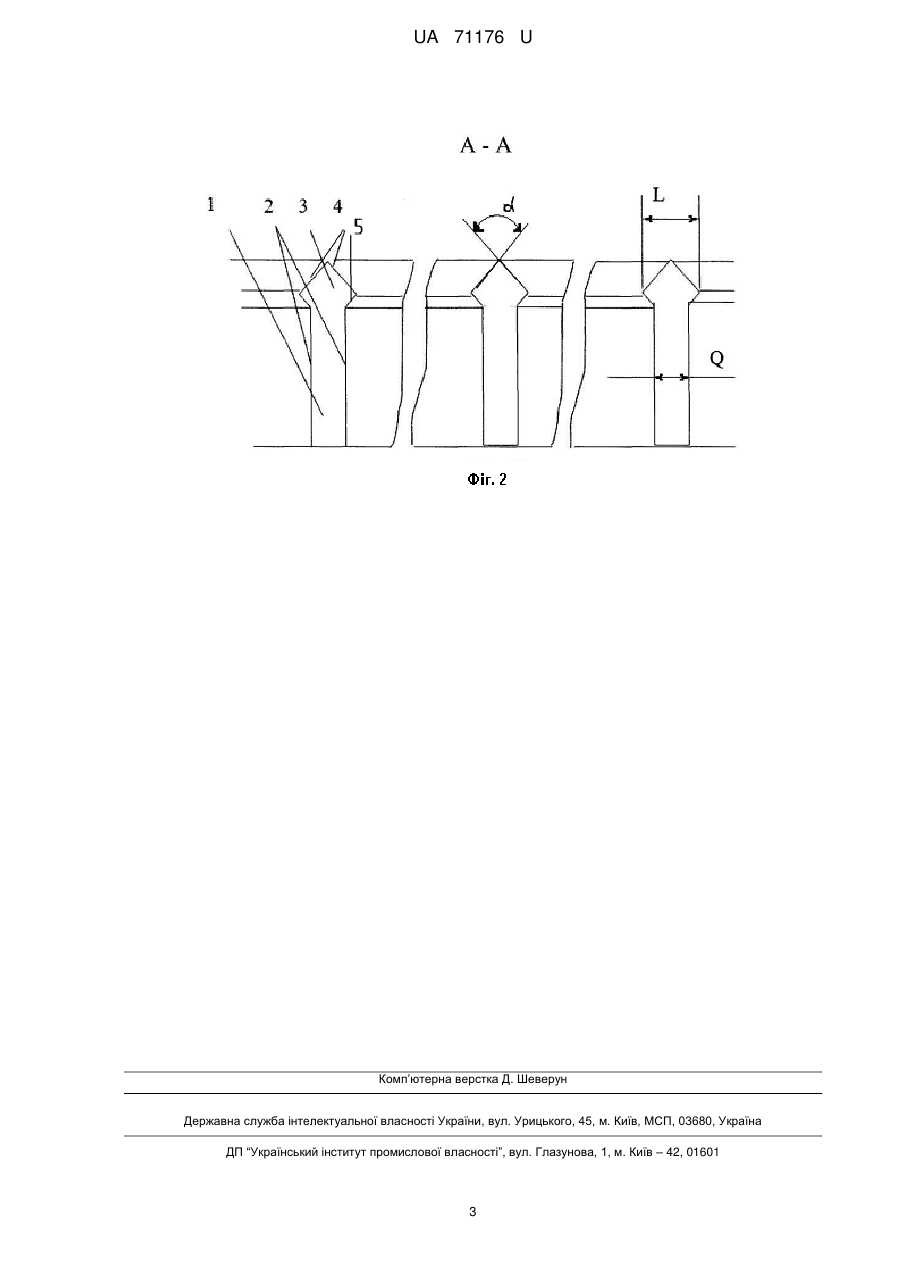

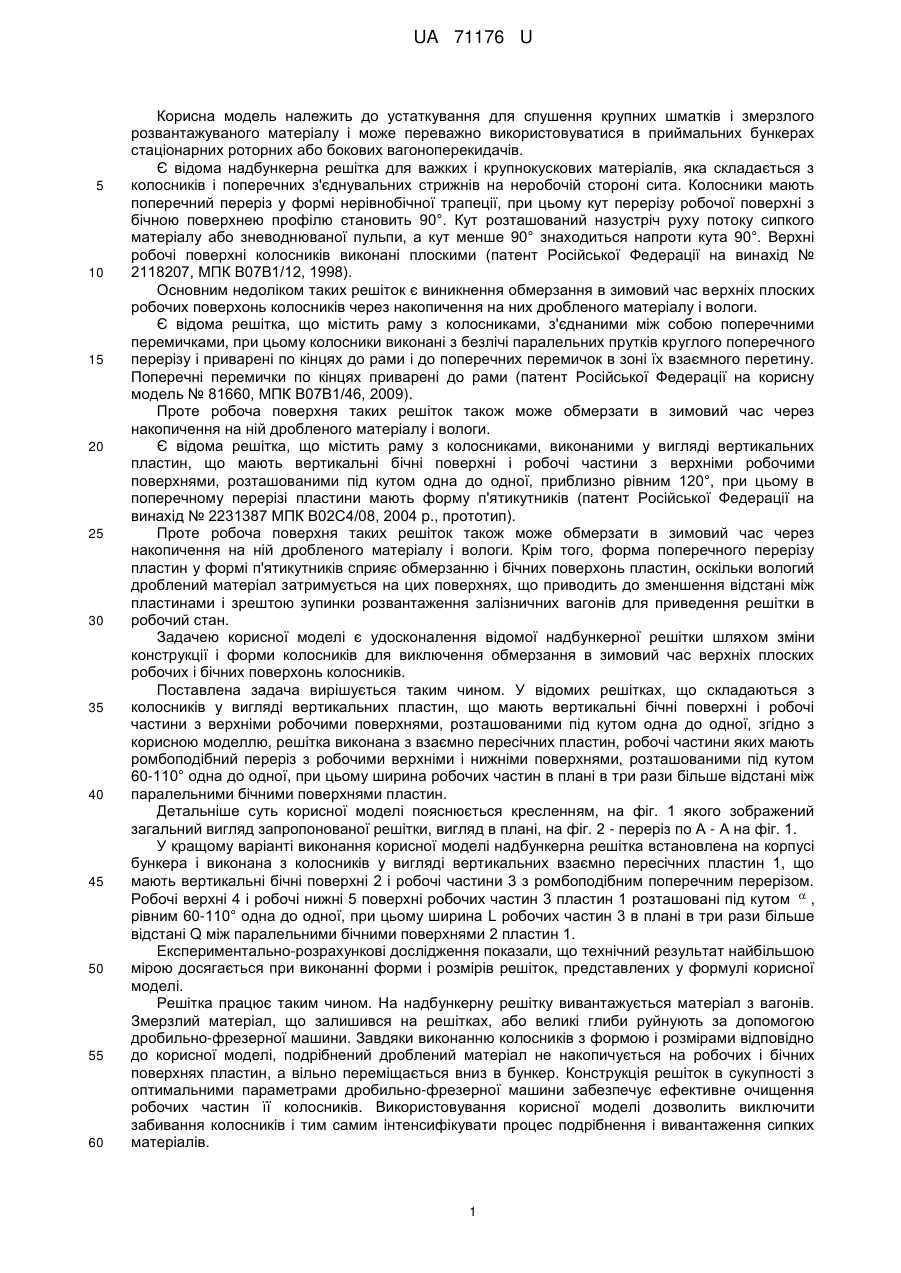

Реферат: Надбункерна решітка приймальних бункерів стаціонарних роторних або бічних вагоноперекидачів містить вертикальні пластин, вертикальні бічні поверхні і робочі частини. Решітка виконана з взаємно пересічних пластин. Робочі частини пересічних пластин мають ромбоподібний переріз. UA 71176 U (12) UA 71176 U UA 71176 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до устаткування для спушення крупних шматків і змерзлого розвантажуваного матеріалу і може переважно використовуватися в приймальних бункерах стаціонарних роторних або бокових вагоноперекидачів. Є відома надбункерна решітка для важких і крупнокускових матеріалів, яка складається з колосників і поперечних з'єднувальних стрижнів на неробочій стороні сита. Колосники мають поперечний переріз у формі нерівнобічної трапеції, при цьому кут перерізу робочої поверхні з бічною поверхнею профілю становить 90°. Кут розташований назустріч руху потоку сипкого матеріалу або зневоднюваної пульпи, а кут менше 90° знаходиться напроти кута 90°. Верхні робочі поверхні колосників виконані плоскими (патент Російської Федерації на винахід № 2118207, МПК В07В1/12, 1998). Основним недоліком таких решіток є виникнення обмерзання в зимовий час верхніх плоских робочих поверхонь колосників через накопичення на них дробленого матеріалу і вологи. Є відома решітка, що містить раму з колосниками, з'єднаними між собою поперечними перемичками, при цьому колосники виконані з безлічі паралельних прутків круглого поперечного перерізу і приварені по кінцях до рами і до поперечних перемичок в зоні їх взаємного перетину. Поперечні перемички по кінцях приварені до рами (патент Російської Федерації на корисну модель № 81660, МПК В07В1/46, 2009). Проте робоча поверхня таких решіток також може обмерзати в зимовий час через накопичення на ній дробленого матеріалу і вологи. Є відома решітка, що містить раму з колосниками, виконаними у вигляді вертикальних пластин, що мають вертикальні бічні поверхні і робочі частини з верхніми робочими поверхнями, розташованими під кутом одна до одної, приблизно рівним 120°, при цьому в поперечному перерізі пластини мають форму п'ятикутників (патент Російської Федерації на винахід № 2231387 МПК В02С4/08, 2004 p., прототип). Проте робоча поверхня таких решіток також може обмерзати в зимовий час через накопичення на ній дробленого матеріалу і вологи. Крім того, форма поперечного перерізу пластин у формі п'ятикутників сприяє обмерзанню і бічних поверхонь пластин, оскільки вологий дроблений матеріал затримується на цих поверхнях, що приводить до зменшення відстані між пластинами і зрештою зупинки розвантаження залізничних вагонів для приведення решітки в робочий стан. Задачею корисної моделі є удосконалення відомої надбункерної решітки шляхом зміни конструкції і форми колосників для виключення обмерзання в зимовий час верхніх плоских робочих і бічних поверхонь колосників. Поставлена задача вирішується таким чином. У відомих решітках, що складаються з колосників у вигляді вертикальних пластин, що мають вертикальні бічні поверхні і робочі частини з верхніми робочими поверхнями, розташованими під кутом одна до одної, згідно з корисною моделлю, решітка виконана з взаємно пересічних пластин, робочі частини яких мають ромбоподібний переріз з робочими верхніми і нижніми поверхнями, розташованими під кутом 60-110° одна до одної, при цьому ширина робочих частин в плані в три рази більше відстані між паралельними бічними поверхнями пластин. Детальніше суть корисної моделі пояснюється кресленням, на фіг. 1 якого зображений загальний вигляд запропонованої решітки, вигляд в плані, на фіг. 2 - переріз по А - А на фіг. 1. У кращому варіанті виконання корисної моделі надбункерна решітка встановлена на корпусі бункера і виконана з колосників у вигляді вертикальних взаємно пересічних пластин 1, що мають вертикальні бічні поверхні 2 і робочі частини 3 з ромбоподібним поперечним перерізом. Робочі верхні 4 і робочі нижні 5 поверхні робочих частин 3 пластин 1 розташовані під кутом  , рівним 60-110° одна до одної, при цьому ширина L робочих частин 3 в плані в три рази більше відстані Q між паралельними бічними поверхнями 2 пластин 1. Експериментально-розрахункові дослідження показали, що технічний результат найбільшою мірою досягається при виконанні форми і розмірів решіток, представлених у формулі корисної моделі. Решітка працює таким чином. На надбункерну решітку вивантажується матеріал з вагонів. Змерзлий матеріал, що залишився на решітках, або великі глиби руйнують за допомогою дробильно-фрезерної машини. Завдяки виконанню колосників з формою і розмірами відповідно до корисної моделі, подрібнений дроблений матеріал не накопичується на робочих і бічних поверхнях пластин, а вільно переміщається вниз в бункер. Конструкція решіток в сукупності з оптимальними параметрами дробильно-фрезерної машини забезпечує ефективне очищення робочих частин її колосників. Використовування корисної моделі дозволить виключити забивання колосників і тим самим інтенсифікувати процес подрібнення і вивантаження сипких матеріалів. 1 UA 71176 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Надбункерна решітка приймальних бункерів стаціонарних роторних або бічних вагоноперекидачів, що складається з колосників у вигляді вертикальних пластин, що мають вертикальні бічні поверхні і робочі частини з верхніми робочими поверхнями, розташованими під кутом одна до одної, яка відрізняється тим, що решітка виконана з взаємно пересічних пластин, робочі частини яких мають ромбоподібний переріз з робочими верхніми і нижніми поверхнями, розташованими під кутом 60-110° одна до одної, при цьому ширина робочих частин в плані в три рази більше відстані між паралельними бічними поверхнями пластин. 2 UA 71176 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
