Тюбик з пастоподібним харчовим продуктом

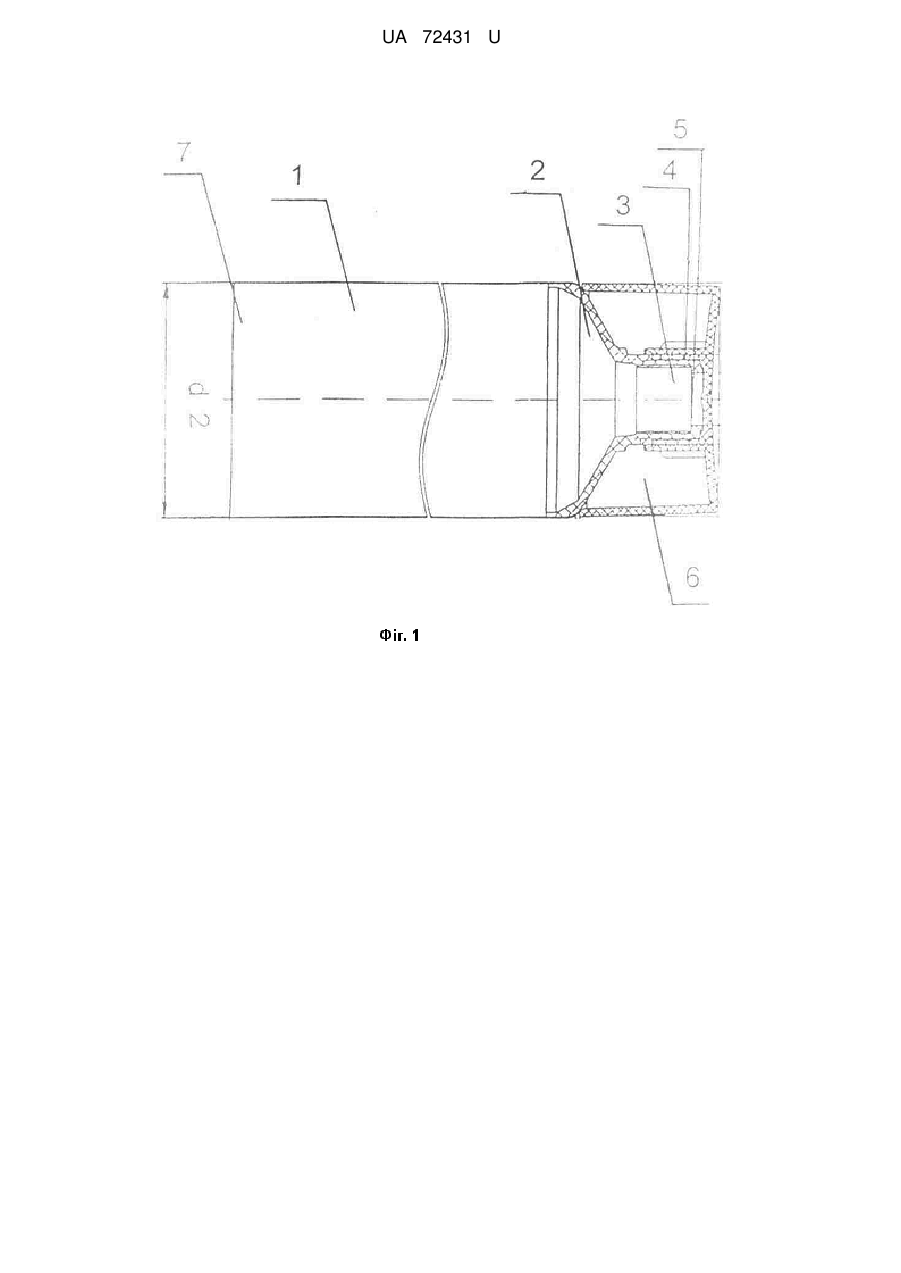

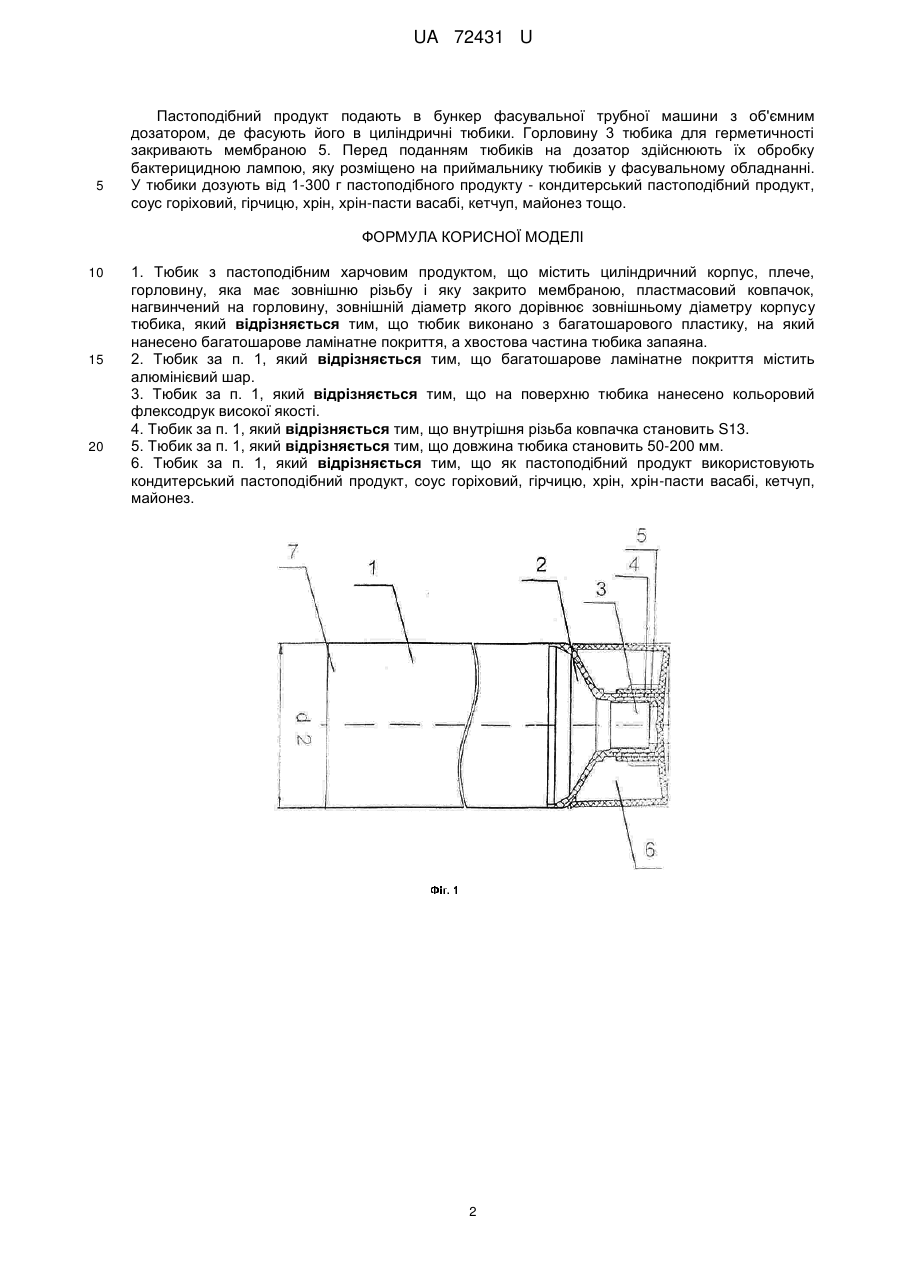

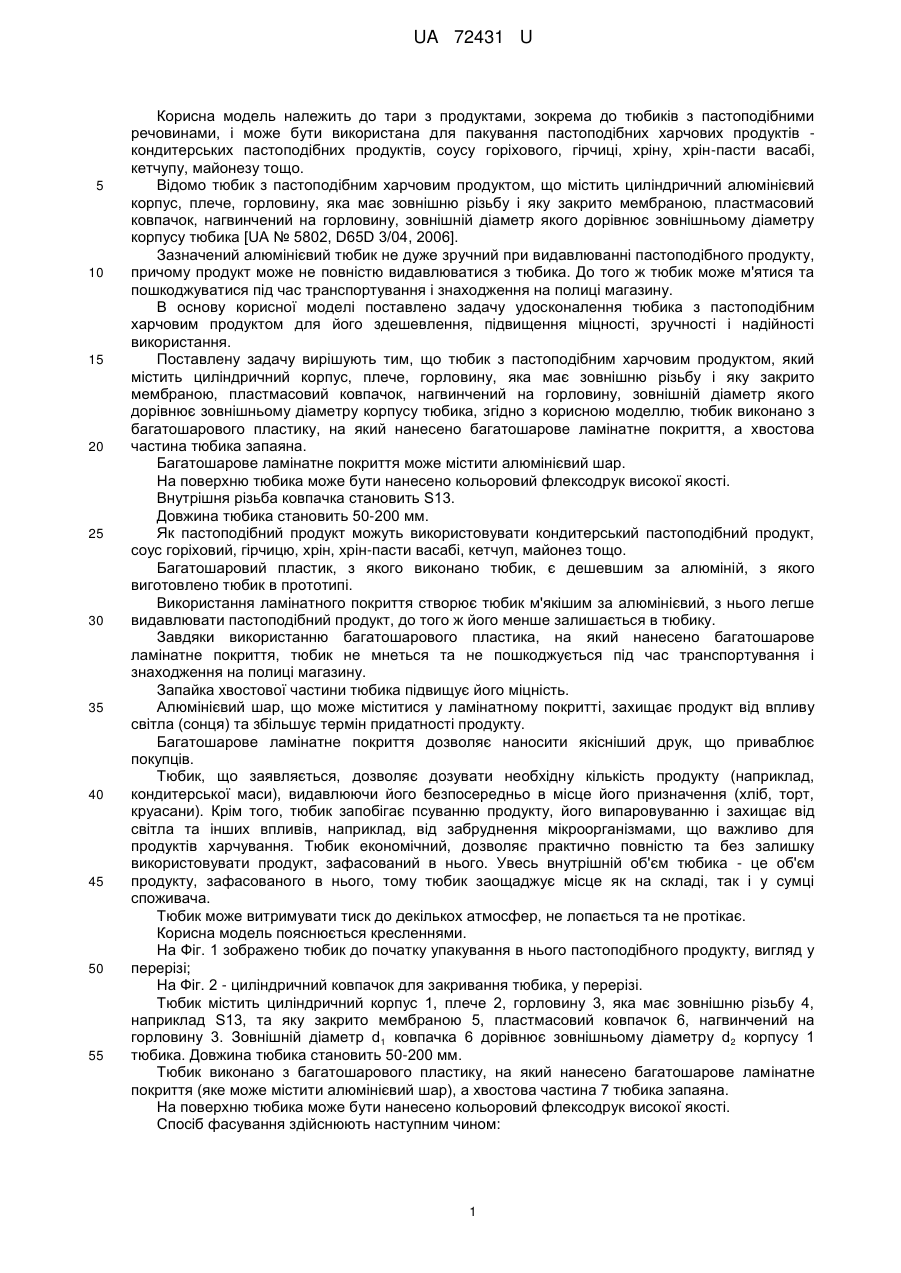

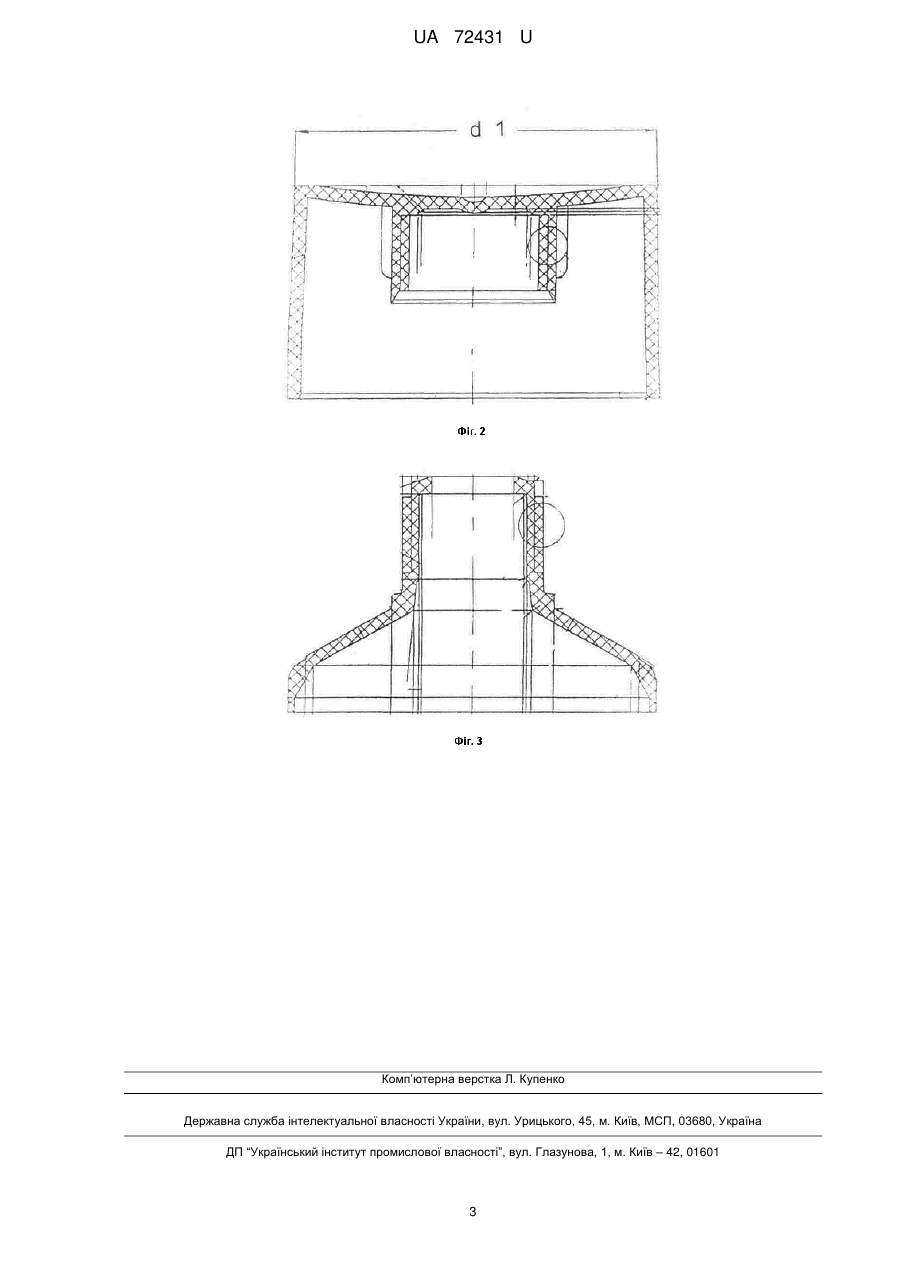

Реферат: UA 72431 U UA 72431 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тари з продуктами, зокрема до тюбиків з пастоподібними речовинами, і може бути використана для пакування пастоподібних харчових продуктів кондитерських пастоподібних продуктів, соусу горіхового, гірчиці, хріну, хрін-пасти васабі, кетчупу, майонезу тощо. Відомо тюбик з пастоподібним харчовим продуктом, що містить циліндричний алюмінієвий корпус, плече, горловину, яка має зовнішню різьбу і яку закрито мембраною, пластмасовий ковпачок, нагвинчений на горловину, зовнішній діаметр якого дорівнює зовнішньому діаметру корпусу тюбика [UA № 5802, D65D 3/04, 2006]. Зазначений алюмінієвий тюбик не дуже зручний при видавлюванні пастоподібного продукту, причому продукт може не повністю видавлюватися з тюбика. До того ж тюбик може м'ятися та пошкоджуватися під час транспортування і знаходження на полиці магазину. В основу корисної моделі поставлено задачу удосконалення тюбика з пастоподібним харчовим продуктом для його здешевлення, підвищення міцності, зручності і надійності використання. Поставлену задачу вирішують тим, що тюбик з пастоподібним харчовим продуктом, який містить циліндричний корпус, плече, горловину, яка має зовнішню різьбу і яку закрито мембраною, пластмасовий ковпачок, нагвинчений на горловину, зовнішній діаметр якого дорівнює зовнішньому діаметру корпусу тюбика, згідно з корисною моделлю, тюбик виконано з багатошарового пластику, на який нанесено багатошарове ламінатне покриття, а хвостова частина тюбика запаяна. Багатошарове ламінатне покриття може містити алюмінієвий шар. На поверхню тюбика може бути нанесено кольоровий флексодрук високої якості. Внутрішня різьба ковпачка становить S13. Довжина тюбика становить 50-200 мм. Як пастоподібний продукт можуть використовувати кондитерський пастоподібний продукт, соус горіховий, гірчицю, хрін, хрін-пасти васабі, кетчуп, майонез тощо. Багатошаровий пластик, з якого виконано тюбик, є дешевшим за алюміній, з якого виготовлено тюбик в прототипі. Використання ламінатного покриття створює тюбик м'якішим за алюмінієвий, з нього легше видавлювати пастоподібний продукт, до того ж його менше залишається в тюбику. Завдяки використанню багатошарового пластика, на який нанесено багатошарове ламінатне покриття, тюбик не мнеться та не пошкоджується під час транспортування і знаходження на полиці магазину. Запайка хвостової частини тюбика підвищує його міцність. Алюмінієвий шар, що може міститися у ламінатному покритті, захищає продукт від впливу світла (сонця) та збільшує термін придатності продукту. Багатошарове ламінатне покриття дозволяє наносити якісніший друк, що приваблює покупців. Тюбик, що заявляється, дозволяє дозувати необхідну кількість продукту (наприклад, кондитерської маси), видавлюючи його безпосередньо в місце його призначення (хліб, торт, круасани). Крім того, тюбик запобігає псуванню продукту, його випаровуванню і захищає від світла та інших впливів, наприклад, від забруднення мікроорганізмами, що важливо для продуктів харчування. Тюбик економічний, дозволяє практично повністю та без залишку використовувати продукт, зафасований в нього. Увесь внутрішній об'єм тюбика - це об'єм продукту, зафасованого в нього, тому тюбик заощаджує місце як на складі, так і у сумці споживача. Тюбик може витримувати тиск до декількох атмосфер, не лопається та не протікає. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено тюбик до початку упакування в нього пастоподібного продукту, вигляд у перерізі; На Фіг. 2 - циліндричний ковпачок для закривання тюбика, у перерізі. Тюбик містить циліндричний корпус 1, плече 2, горловину 3, яка має зовнішню різьбу 4, наприклад S13, та яку закрито мембраною 5, пластмасовий ковпачок 6, нагвинчений на горловину 3. Зовнішній діаметр d 1 ковпачка 6 дорівнює зовнішньому діаметру d2 корпусу 1 тюбика. Довжина тюбика становить 50-200 мм. Тюбик виконано з багатошарового пластику, на який нанесено багатошарове ламінатне покриття (яке може містити алюмінієвий шар), а хвостова частина 7 тюбика запаяна. На поверхню тюбика може бути нанесено кольоровий флексодрук високої якості. Спосіб фасування здійснюють наступним чином: 1 UA 72431 U 5 Пастоподібний продукт подають в бункер фасувальної трубної машини з об'ємним дозатором, де фасують його в циліндричні тюбики. Горловину 3 тюбика для герметичності закривають мембраною 5. Перед поданням тюбиків на дозатор здійснюють їх обробку бактерицидною лампою, яку розміщено на приймальнику тюбиків у фасувальному обладнанні. У тюбики дозують від 1-300 г пастоподібного продукту - кондитерський пастоподібний продукт, соус горіховий, гірчицю, хрін, хрін-пасти васабі, кетчуп, майонез тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Тюбик з пастоподібним харчовим продуктом, що містить циліндричний корпус, плече, горловину, яка має зовнішню різьбу і яку закрито мембраною, пластмасовий ковпачок, нагвинчений на горловину, зовнішній діаметр якого дорівнює зовнішньому діаметру корпусу тюбика, який відрізняється тим, що тюбик виконано з багатошарового пластику, на який нанесено багатошарове ламінатне покриття, а хвостова частина тюбика запаяна. 2. Тюбик за п. 1, який відрізняється тим, що багатошарове ламінатне покриття містить алюмінієвий шар. 3. Тюбик за п. 1, який відрізняється тим, що на поверхню тюбика нанесено кольоровий флексодрук високої якості. 4. Тюбик за п. 1, який відрізняється тим, що внутрішня різьба ковпачка становить S13. 5. Тюбик за п. 1, який відрізняється тим, що довжина тюбика становить 50-200 мм. 6. Тюбик за п. 1, який відрізняється тим, що як пастоподібний продукт використовують кондитерський пастоподібний продукт, соус горіховий, гірчицю, хрін, хрін-пасти васабі, кетчуп, майонез. 2 UA 72431 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
