Привід круглов’язальної машини

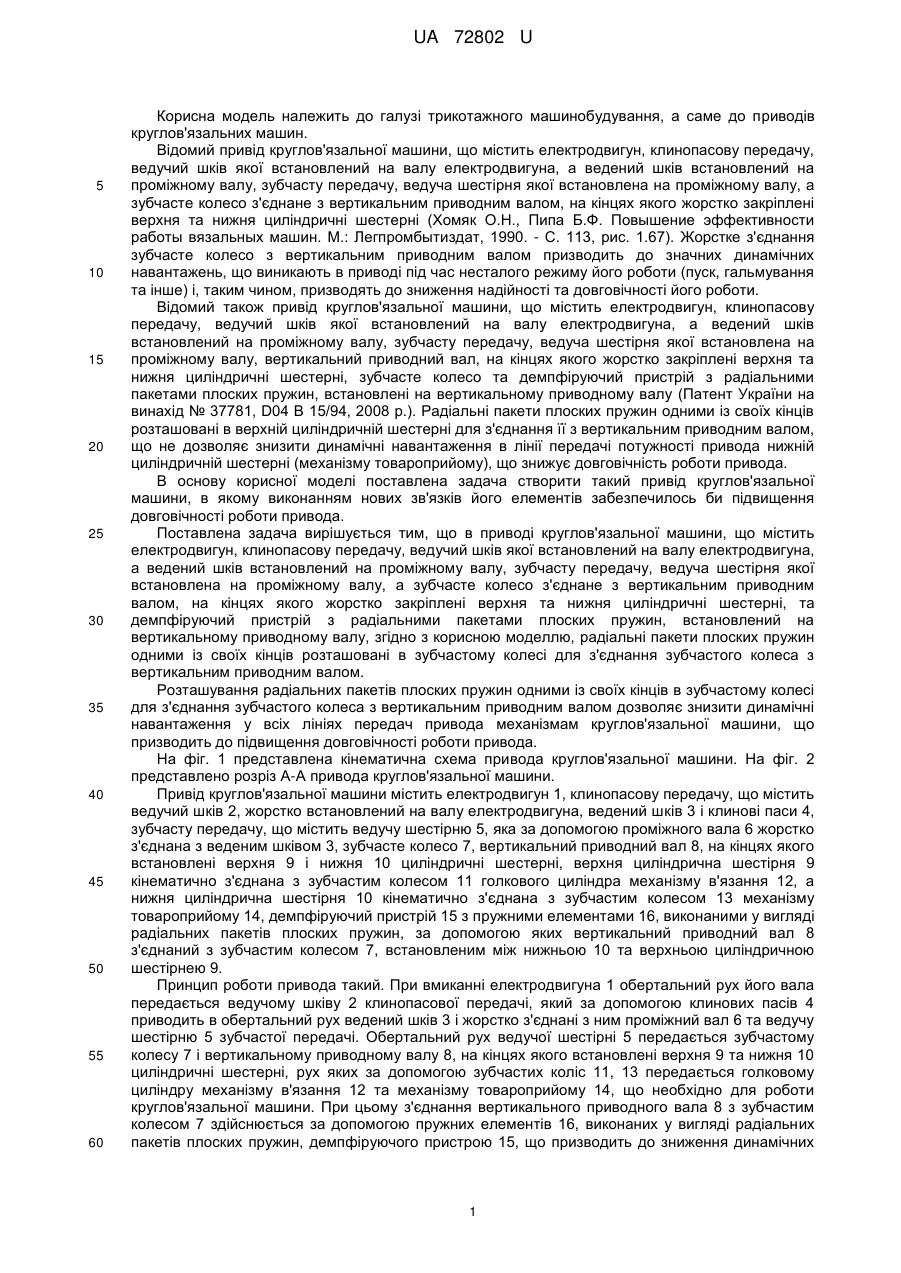

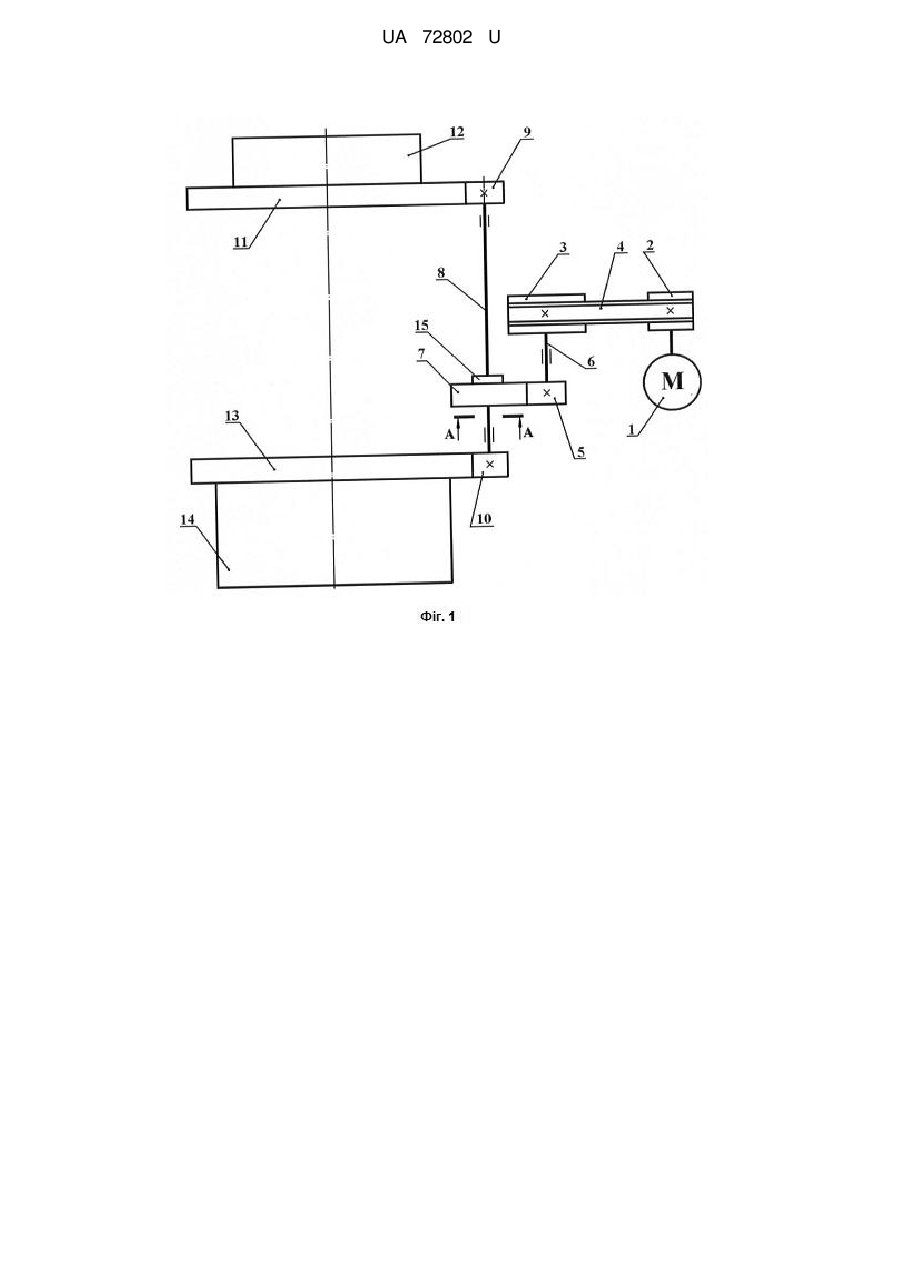

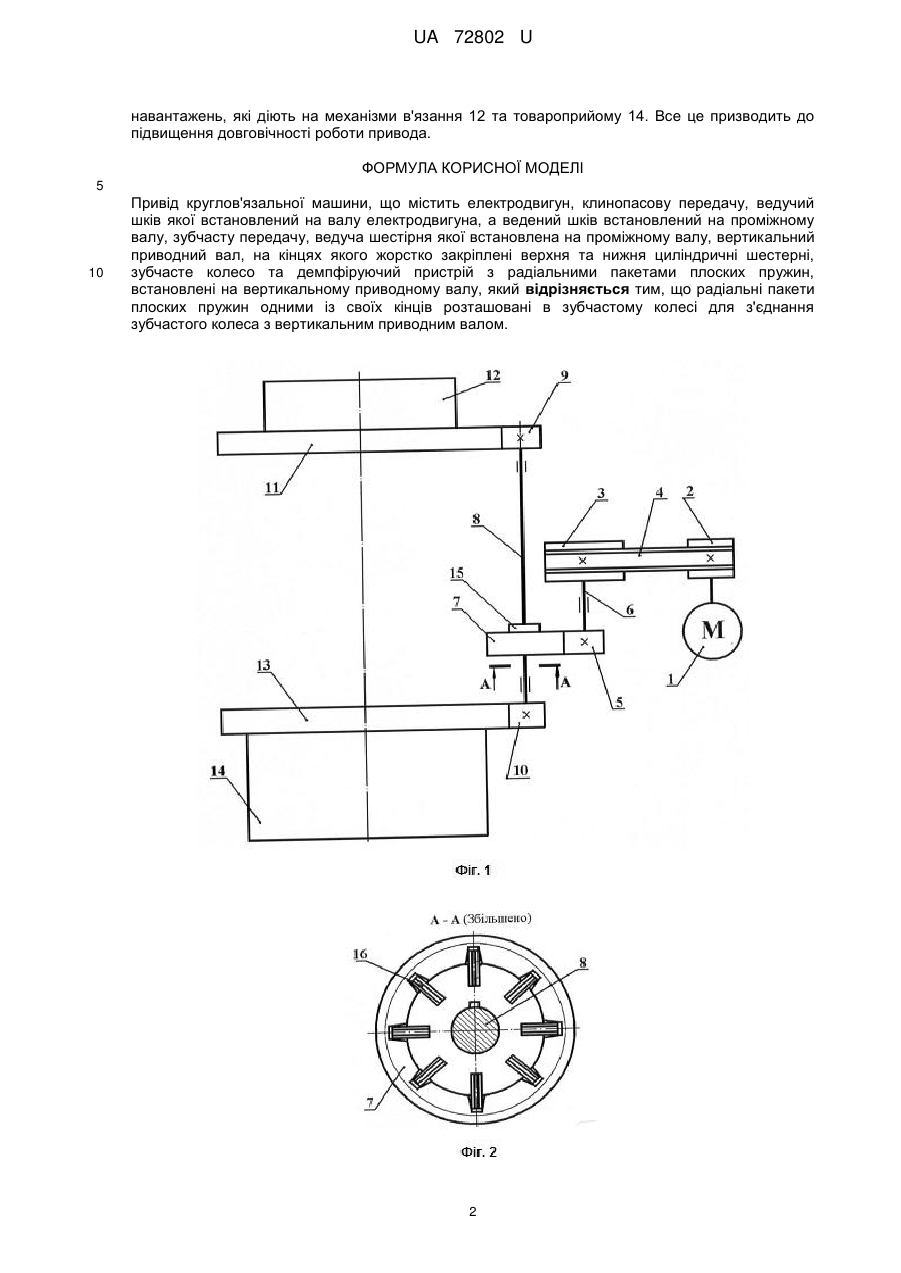

Реферат: Привід круглов'язальної машини містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, вертикальний приводний вал, на кінцях якого жорстко закріплені верхня та нижня циліндричні шестерні, зубчасте колесо та демпфіруючий пристрій з радіальними пакетами плоских пружин, встановлені на вертикальному приводному валу. Радіальні пакети плоских пружин одними із своїх кінців розташовані в зубчастому колесі для з'єднання зубчастого колеса з вертикальним приводним валом. UA 72802 U (54) ПРИВІД КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 72802 U UA 72802 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, а зубчасте колесо з'єднане з вертикальним приводним валом, на кінцях якого жорстко закріплені верхня та нижня циліндричні шестерні (Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. М.: Легпромбытиздат, 1990. - С. 113, рис. 1.67). Жорстке з'єднання зубчасте колесо з вертикальним приводним валом призводить до значних динамічних навантажень, що виникають в приводі під час несталого режиму його роботи (пуск, гальмування та інше) і, таким чином, призводять до зниження надійності та довговічності його роботи. Відомий також привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, вертикальний приводний вал, на кінцях якого жорстко закріплені верхня та нижня циліндричні шестерні, зубчасте колесо та демпфіруючий пристрій з радіальними пакетами плоских пружин, встановлені на вертикальному приводному валу (Патент України на винахід № 37781, D04 В 15/94, 2008 p.). Радіальні пакети плоских пружин одними із своїх кінців розташовані в верхній циліндричній шестерні для з'єднання її з вертикальним приводним валом, що не дозволяє знизити динамічні навантаження в лінії передачі потужності привода нижній циліндричній шестерні (механізму товароприйому), що знижує довговічність роботи привода. В основу корисної моделі поставлена задача створити такий привід круглов'язальної машини, в якому виконанням нових зв'язків його елементів забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішується тим, що в приводі круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, а зубчасте колесо з'єднане з вертикальним приводним валом, на кінцях якого жорстко закріплені верхня та нижня циліндричні шестерні, та демпфіруючий пристрій з радіальними пакетами плоских пружин, встановлений на вертикальному приводному валу, згідно з корисною моделлю, радіальні пакети плоских пружин одними із своїх кінців розташовані в зубчастому колесі для з'єднання зубчастого колеса з вертикальним приводним валом. Розташування радіальних пакетів плоских пружин одними із своїх кінців в зубчастому колесі для з'єднання зубчастого колеса з вертикальним приводним валом дозволяє знизити динамічні навантаження у всіх лініях передач привода механізмам круглов'язальної машини, що призводить до підвищення довговічності роботи привода. На фіг. 1 представлена кінематична схема привода круглов'язальної машини. На фіг. 2 представлено розріз А-А привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що містить ведучий шків 2, жорстко встановлений на валу електродвигуна, ведений шків 3 і клинові паси 4, зубчасту передачу, що містить ведучу шестірню 5, яка за допомогою проміжного вала 6 жорстко з'єднана з веденим шківом 3, зубчасте колесо 7, вертикальний приводний вал 8, на кінцях якого встановлені верхня 9 і нижня 10 циліндричні шестерні, верхня циліндрична шестірня 9 кінематично з'єднана з зубчастим колесом 11 голкового циліндра механізму в'язання 12, а нижня циліндрична шестірня 10 кінематично з'єднана з зубчастим колесом 13 механізму товароприйому 14, демпфіруючий пристрій 15 з пружними елементами 16, виконаними у вигляді радіальних пакетів плоских пружин, за допомогою яких вертикальний приводний вал 8 з'єднаний з зубчастим колесом 7, встановленим між нижньою 10 та верхньою циліндричною шестірнею 9. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала передається ведучому шківу 2 клинопасової передачі, який за допомогою клинових пасів 4 приводить в обертальний рух ведений шків 3 і жорстко з'єднані з ним проміжний вал 6 та ведучу шестірню 5 зубчастої передачі. Обертальний рух ведучої шестірні 5 передається зубчастому колесу 7 і вертикальному приводному валу 8, на кінцях якого встановлені верхня 9 та нижня 10 циліндричні шестерні, рух яких за допомогою зубчастих коліс 11, 13 передається голковому циліндру механізму в'язання 12 та механізму товароприйому 14, що необхідно для роботи круглов'язальної машини. При цьому з'єднання вертикального приводного вала 8 з зубчастим колесом 7 здійснюється за допомогою пружних елементів 16, виконаних у вигляді радіальних пакетів плоских пружин, демпфіруючого пристрою 15, що призводить до зниження динамічних 1 UA 72802 U навантажень, які діють на механізми в'язання 12 та товароприйому 14. Все це призводить до підвищення довговічності роботи привода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, вертикальний приводний вал, на кінцях якого жорстко закріплені верхня та нижня циліндричні шестерні, зубчасте колесо та демпфіруючий пристрій з радіальними пакетами плоских пружин, встановлені на вертикальному приводному валу, який відрізняється тим, що радіальні пакети плоских пружин одними із своїх кінців розташовані в зубчастому колесі для з'єднання зубчастого колеса з вертикальним приводним валом. 2 UA 72802 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
