Фільтр газовий

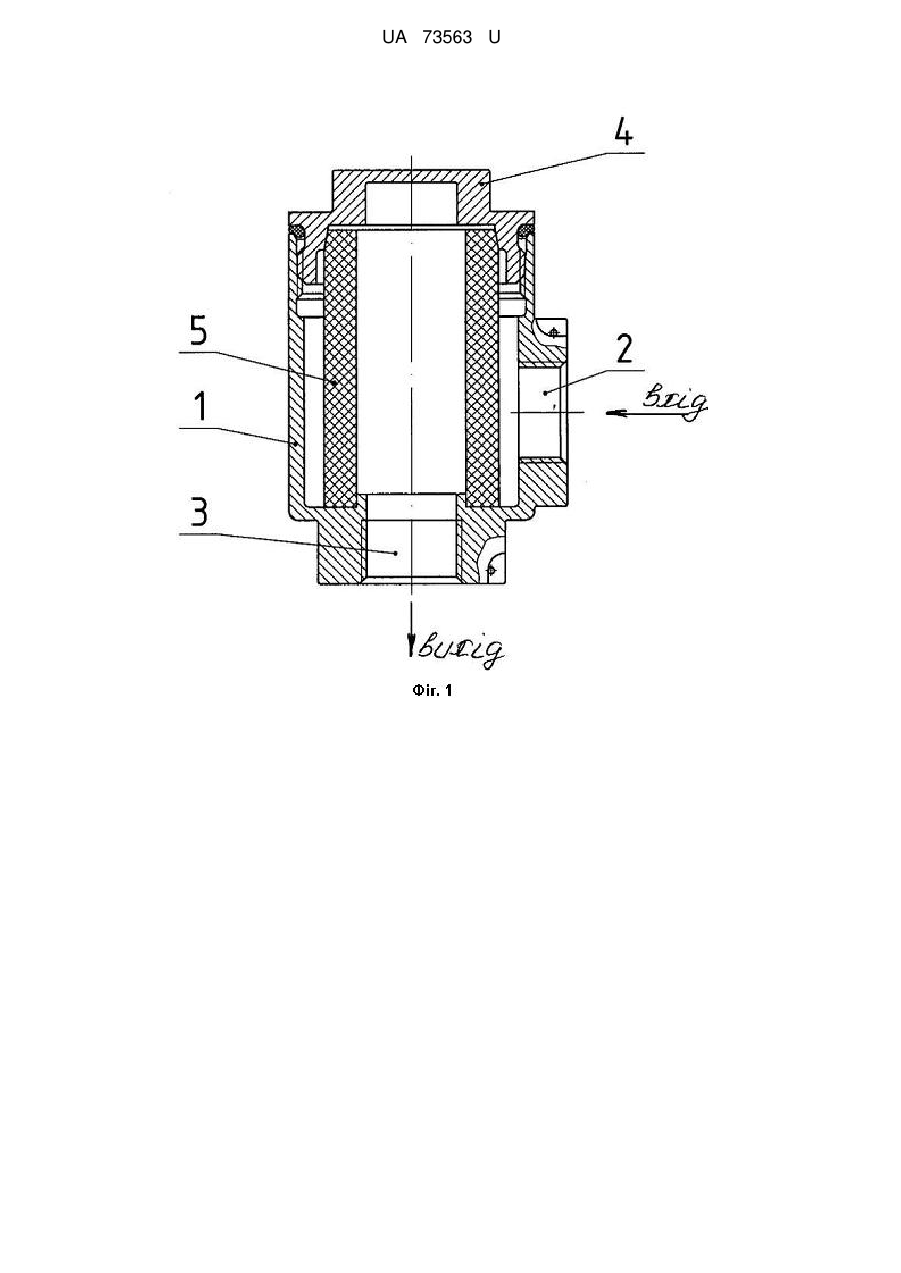

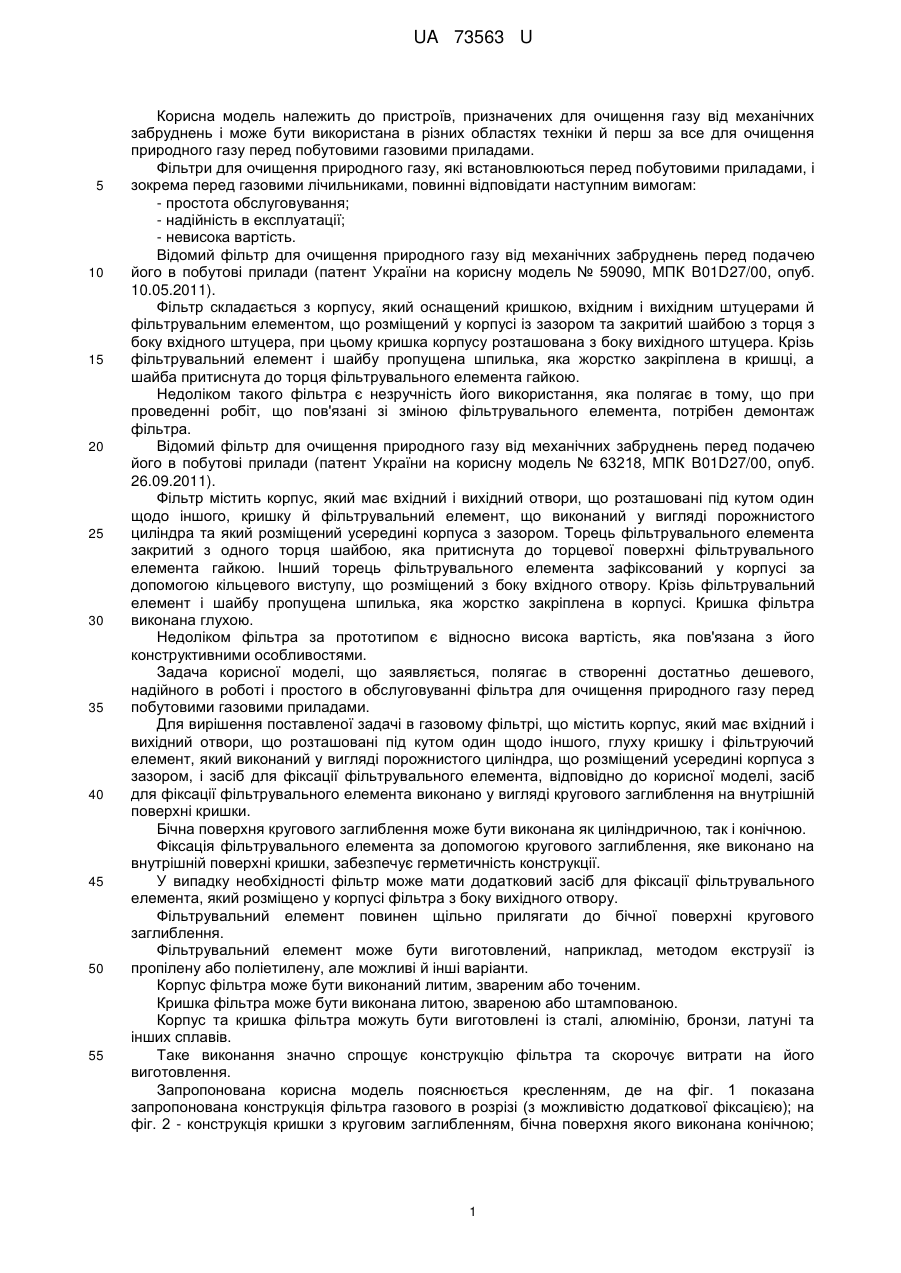

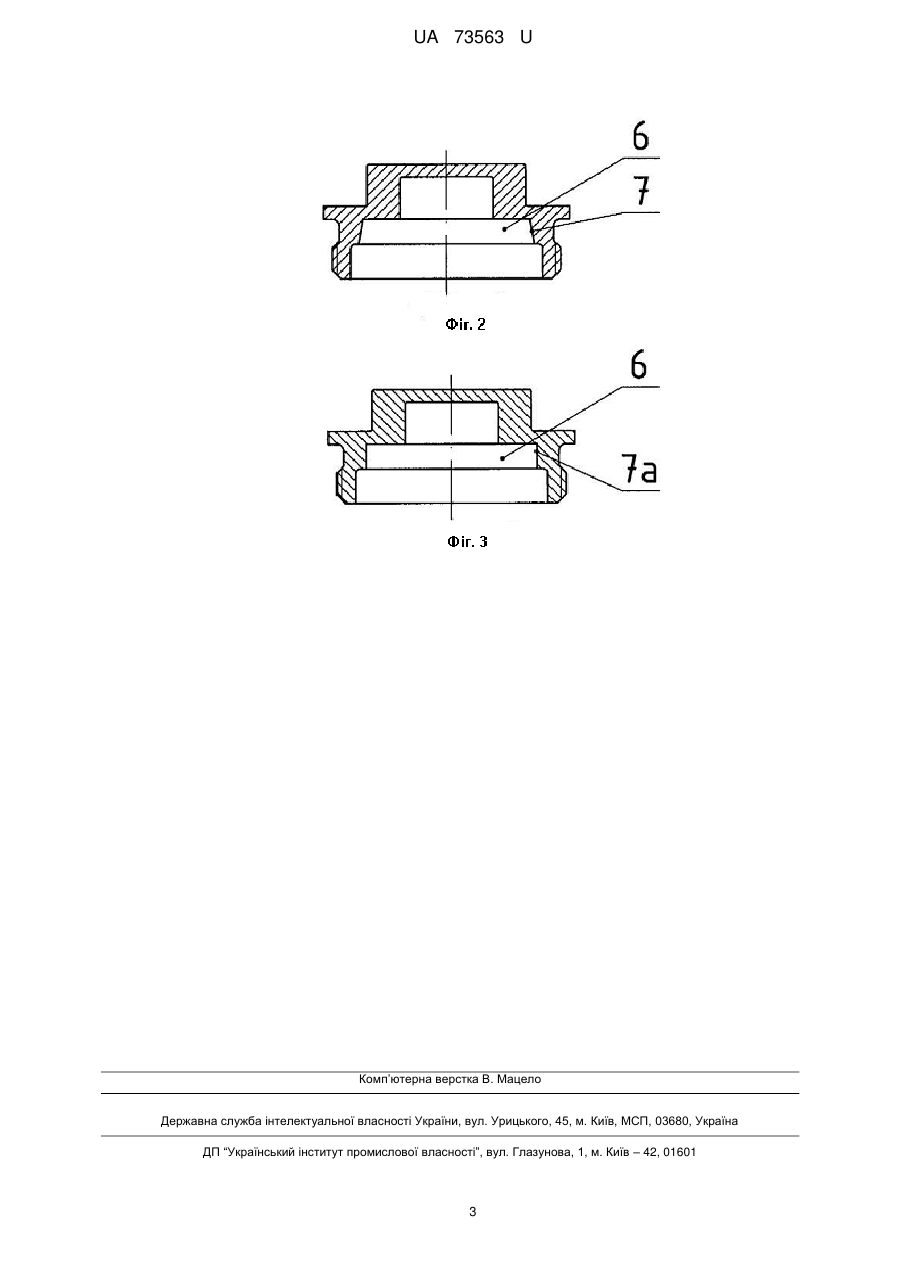

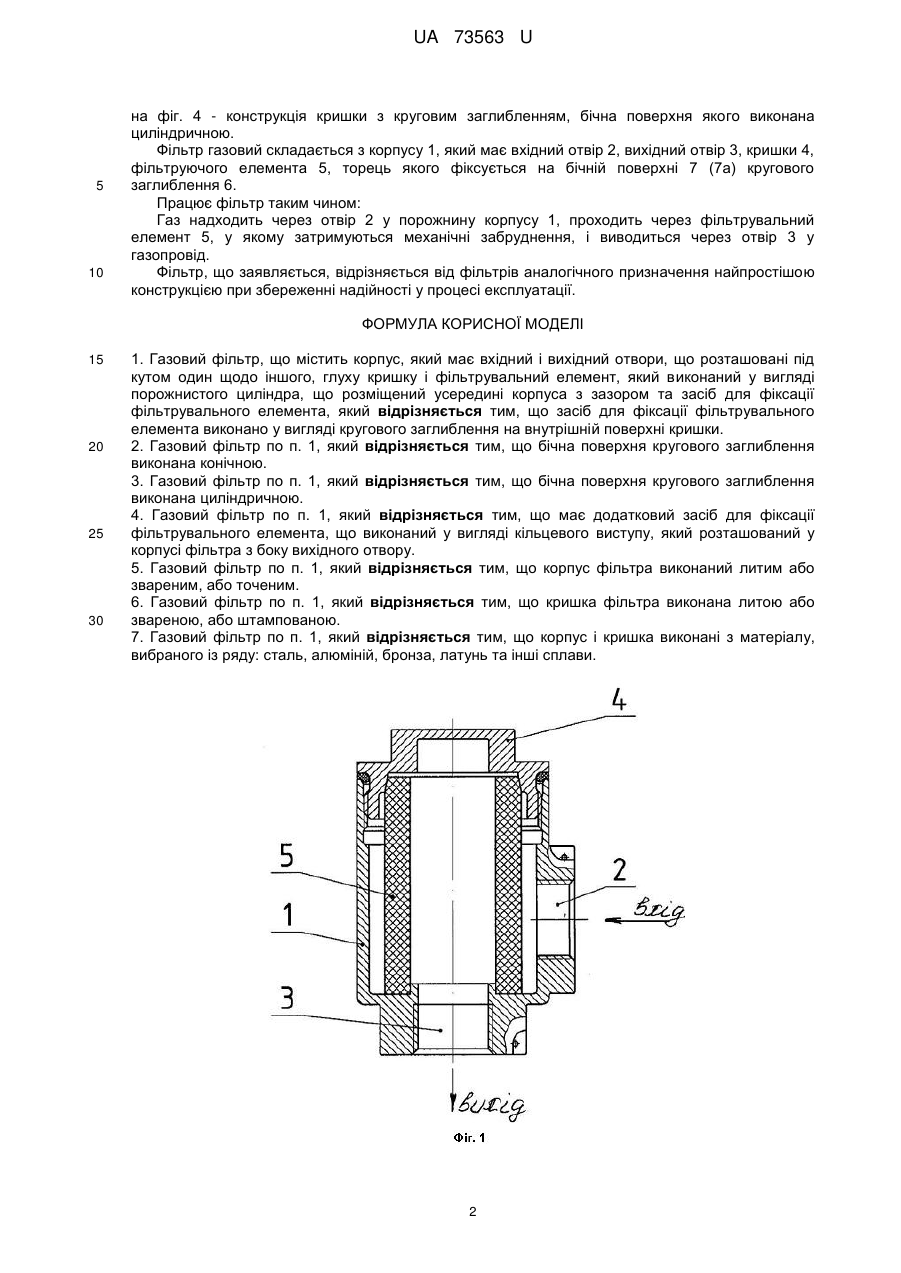

Реферат: Газовий фільтр, що містить корпус, має вхідний і вихідний отвори, що розташовані під кутом один щодо іншого, глуху кришку і фільтрувальний елемент, який виконаний у вигляді порожнистого циліндра, що розміщений усередині корпуса з зазором та засіб для фіксації фільтрувального елемента. Засіб для фіксації фільтрувального елемента виконано у вигляді кругового заглиблення на внутрішній поверхні кришки. UA 73563 U (54) ФІЛЬТР ГАЗОВИЙ UA 73563 U UA 73563 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, призначених для очищення газу від механічних забруднень і може бути використана в різних областях техніки й перш за все для очищення природного газу перед побутовими газовими приладами. Фільтри для очищення природного газу, які встановлюються перед побутовими приладами, і зокрема перед газовими лічильниками, повинні відповідати наступним вимогам: - простота обслуговування; - надійність в експлуатації; - невисока вартість. Відомий фільтр для очищення природного газу від механічних забруднень перед подачею його в побутові прилади (патент України на корисну модель № 59090, МПК B01D27/00, опуб. 10.05.2011). Фільтр складається з корпусу, який оснащений кришкою, вхідним і вихідним штуцерами й фільтрувальним елементом, що розміщений у корпусі із зазором та закритий шайбою з торця з боку вхідного штуцера, при цьому кришка корпусу розташована з боку вихідного штуцера. Крізь фільтрувальний елемент і шайбу пропущена шпилька, яка жорстко закріплена в кришці, а шайба притиснута до торця фільтрувального елемента гайкою. Недоліком такого фільтра є незручність його використання, яка полягає в тому, що при проведенні робіт, що пов'язані зі зміною фільтрувального елемента, потрібен демонтаж фільтра. Відомий фільтр для очищення природного газу від механічних забруднень перед подачею його в побутові прилади (патент України на корисну модель № 63218, МПК B01D27/00, опуб. 26.09.2011). Фільтр містить корпус, який має вхідний і вихідний отвори, що розташовані під кутом один щодо іншого, кришку й фільтрувальний елемент, що виконаний у вигляді порожнистого циліндра та який розміщений усередині корпуса з зазором. Торець фільтрувального елемента закритий з одного торця шайбою, яка притиснута до торцевої поверхні фільтрувального елемента гайкою. Інший торець фільтрувального елемента зафіксований у корпусі за допомогою кільцевого виступу, що розміщений з боку вхідного отвору. Крізь фільтрувальний елемент і шайбу пропущена шпилька, яка жорстко закріплена в корпусі. Кришка фільтра виконана глухою. Недоліком фільтра за прототипом є відносно висока вартість, яка пов'язана з його конструктивними особливостями. Задача корисної моделі, що заявляється, полягає в створенні достатньо дешевого, надійного в роботі і простого в обслуговуванні фільтра для очищення природного газу перед побутовими газовими приладами. Для вирішення поставленої задачі в газовому фільтрі, що містить корпус, який має вхідний і вихідний отвори, що розташовані під кутом один щодо іншого, глуху кришку і фільтруючий елемент, який виконаний у вигляді порожнистого циліндра, що розміщений усередині корпуса з зазором, і засіб для фіксації фільтрувального елемента, відповідно до корисної моделі, засіб для фіксації фільтрувального елемента виконано у вигляді кругового заглиблення на внутрішній поверхні кришки. Бічна поверхня кругового заглиблення може бути виконана як циліндричною, так і конічною. Фіксація фільтрувального елемента за допомогою кругового заглиблення, яке виконано на внутрішній поверхні кришки, забезпечує герметичність конструкції. У випадку необхідності фільтр може мати додатковий засіб для фіксації фільтрувального елемента, який розміщено у корпусі фільтра з боку вихідного отвору. Фільтрувальний елемент повинен щільно прилягати до бічної поверхні кругового заглиблення. Фільтрувальний елемент може бути виготовлений, наприклад, методом екструзії із пропілену або поліетилену, але можливі й інші варіанти. Корпус фільтра може бути виконаний литим, звареним або точеним. Кришка фільтра може бути виконана литою, звареною або штампованою. Корпус та кришка фільтра можуть бути виготовлені із сталі, алюмінію, бронзи, латуні та інших сплавів. Таке виконання значно спрощує конструкцію фільтра та скорочує витрати на його виготовлення. Запропонована корисна модель пояснюється кресленням, де на фіг. 1 показана запропонована конструкція фільтра газового в розрізі (з можливістю додаткової фіксацією); на фіг. 2 - конструкція кришки з круговим заглибленням, бічна поверхня якого виконана конічною; 1 UA 73563 U 5 10 на фіг. 4 - конструкція кришки з круговим заглибленням, бічна поверхня якого виконана циліндричною. Фільтр газовий складається з корпусу 1, який має вхідний отвір 2, вихідний отвір 3, кришки 4, фільтруючого елемента 5, торець якого фіксується на бічній поверхні 7 (7а) кругового заглиблення 6. Працює фільтр таким чином: Газ надходить через отвір 2 у порожнину корпусу 1, проходить через фільтрувальний елемент 5, у якому затримуються механічні забруднення, і виводиться через отвір 3 у газопровід. Фільтр, що заявляється, відрізняється від фільтрів аналогічного призначення найпростішою конструкцією при збереженні надійності у процесі експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Газовий фільтр, що містить корпус, який має вхідний і вихідний отвори, що розташовані під кутом один щодо іншого, глуху кришку і фільтрувальний елемент, який виконаний у вигляді порожнистого циліндра, що розміщений усередині корпуса з зазором та засіб для фіксації фільтрувального елемента, який відрізняється тим, що засіб для фіксації фільтрувального елемента виконано у вигляді кругового заглиблення на внутрішній поверхні кришки. 2. Газовий фільтр по п. 1, який відрізняється тим, що бічна поверхня кругового заглиблення виконана конічною. 3. Газовий фільтр по п. 1, який відрізняється тим, що бічна поверхня кругового заглиблення виконана циліндричною. 4. Газовий фільтр по п. 1, який відрізняється тим, що має додатковий засіб для фіксації фільтрувального елемента, що виконаний у вигляді кільцевого виступу, який розташований у корпусі фільтра з боку вихідного отвору. 5. Газовий фільтр по п. 1, який відрізняється тим, що корпус фільтра виконаний литим або звареним, або точеним. 6. Газовий фільтр по п. 1, який відрізняється тим, що кришка фільтра виконана литою або звареною, або штампованою. 7. Газовий фільтр по п. 1, який відрізняється тим, що корпус і кришка виконані з матеріалу, вибраного із ряду: сталь, алюміній, бронза, латунь та інші сплави. 2 UA 73563 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
