Фільтр газовий

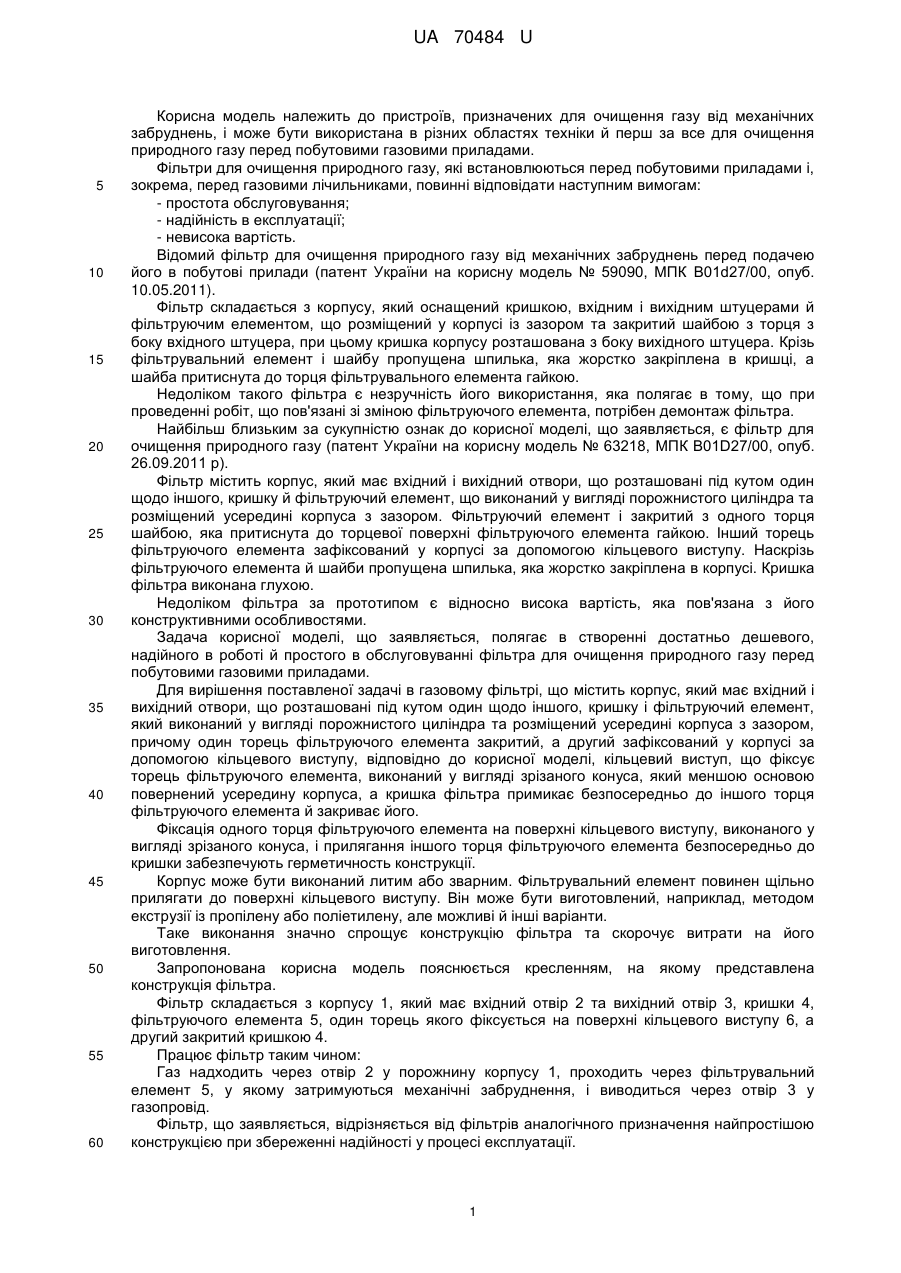

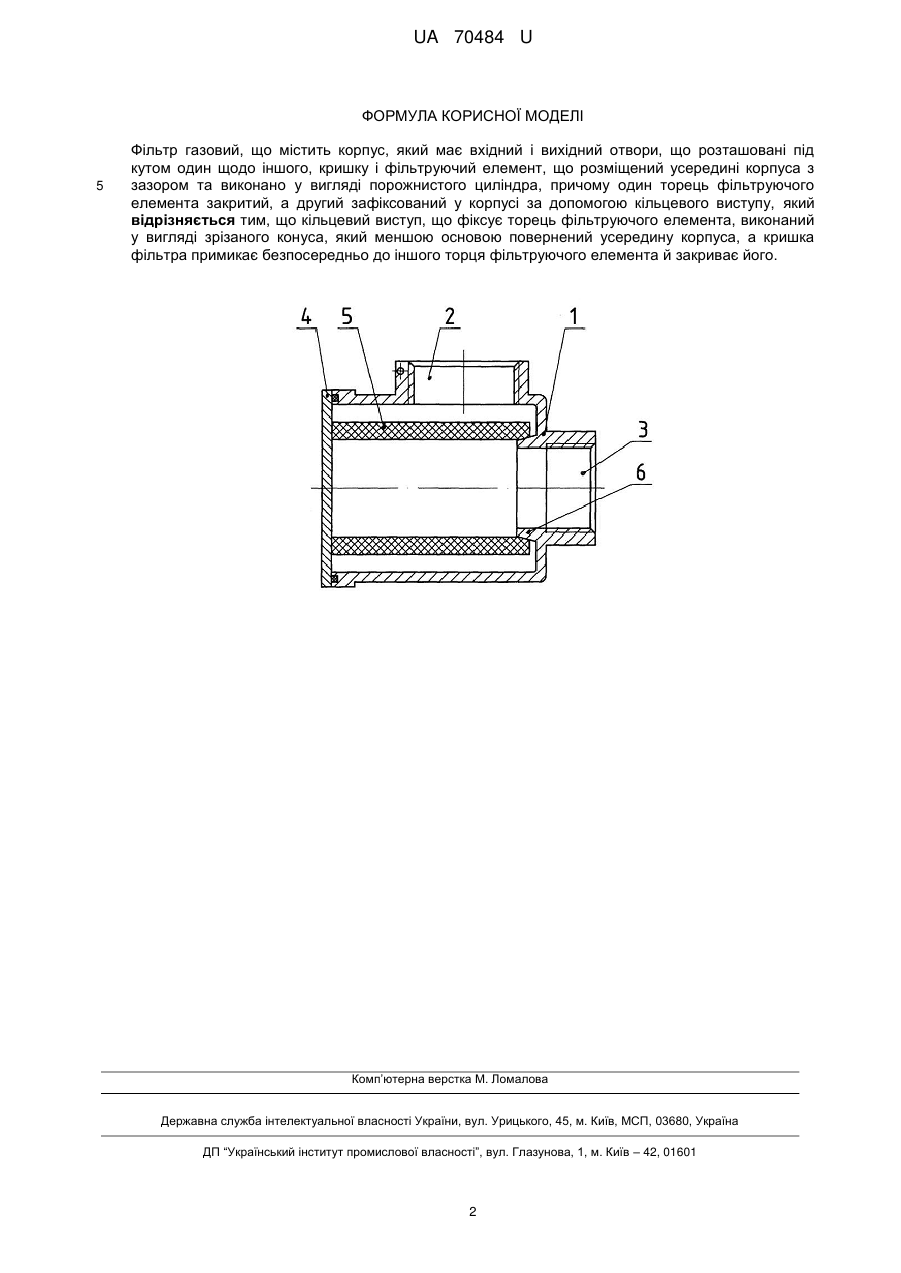

Реферат: Фільтр газовий містить корпус, який має вхідний і вихідний отвори, що розташовані під кутом один щодо іншого, кришку і фільтруючий елемент, що розміщений усередині корпуса з зазором та виконано у вигляді порожнистого циліндра. Один торець фільтруючого елемента закритий, а другий зафіксований у корпусі за допомогою кільцевого виступу. Кільцевий виступ, що фіксує торець фільтруючого елемента, виконаний у вигляді зрізаного конуса, який меншою основою повернений усередину корпуса. Кришка фільтра примикає безпосередньо до іншого торця фільтруючого елемента й закриває його. UA 70484 U (54) ФІЛЬТР ГАЗОВИЙ UA 70484 U UA 70484 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, призначених для очищення газу від механічних забруднень, і може бути використана в різних областях техніки й перш за все для очищення природного газу перед побутовими газовими приладами. Фільтри для очищення природного газу, які встановлюються перед побутовими приладами і, зокрема, перед газовими лічильниками, повинні відповідати наступним вимогам: - простота обслуговування; - надійність в експлуатації; - невисока вартість. Відомий фільтр для очищення природного газу від механічних забруднень перед подачею його в побутові прилади (патент України на корисну модель № 59090, МПК В01d27/00, опуб. 10.05.2011). Фільтр складається з корпусу, який оснащений кришкою, вхідним і вихідним штуцерами й фільтруючим елементом, що розміщений у корпусі із зазором та закритий шайбою з торця з боку вхідного штуцера, при цьому кришка корпусу розташована з боку вихідного штуцера. Крізь фільтрувальний елемент і шайбу пропущена шпилька, яка жорстко закріплена в кришці, а шайба притиснута до торця фільтрувального елемента гайкою. Недоліком такого фільтра є незручність його використання, яка полягає в тому, що при проведенні робіт, що пов'язані зі зміною фільтруючого елемента, потрібен демонтаж фільтра. Найбільш близьким за сукупністю ознак до корисної моделі, що заявляється, є фільтр для очищення природного газу (патент України на корисну модель № 63218, МПК B01D27/00, опуб. 26.09.2011 р). Фільтр містить корпус, який має вхідний і вихідний отвори, що розташовані під кутом один щодо іншого, кришку й фільтруючий елемент, що виконаний у вигляді порожнистого циліндра та розміщений усередині корпуса з зазором. Фільтруючий елемент і закритий з одного торця шайбою, яка притиснута до торцевої поверхні фільтруючого елемента гайкою. Інший торець фільтруючого елемента зафіксований у корпусі за допомогою кільцевого виступу. Наскрізь фільтруючого елемента й шайби пропущена шпилька, яка жорстко закріплена в корпусі. Кришка фільтра виконана глухою. Недоліком фільтра за прототипом є відносно висока вартість, яка пов'язана з його конструктивними особливостями. Задача корисної моделі, що заявляється, полягає в створенні достатньо дешевого, надійного в роботі й простого в обслуговуванні фільтра для очищення природного газу перед побутовими газовими приладами. Для вирішення поставленої задачі в газовому фільтрі, що містить корпус, який має вхідний і вихідний отвори, що розташовані під кутом один щодо іншого, кришку і фільтруючий елемент, який виконаний у вигляді порожнистого циліндра та розміщений усередині корпуса з зазором, причому один торець фільтруючого елемента закритий, а другий зафіксований у корпусі за допомогою кільцевого виступу, відповідно до корисної моделі, кільцевий виступ, що фіксує торець фільтруючого елемента, виконаний у вигляді зрізаного конуса, який меншою основою повернений усередину корпуса, а кришка фільтра примикає безпосередньо до іншого торця фільтруючого елемента й закриває його. Фіксація одного торця фільтруючого елемента на поверхні кільцевого виступу, виконаного у вигляді зрізаного конуса, і прилягання іншого торця фільтруючого елемента безпосередньо до кришки забезпечують герметичность конструкції. Корпус може бути виконаний литим або зварним. Фільтрувальний елемент повинен щільно прилягати до поверхні кільцевого виступу. Він може бути виготовлений, наприклад, методом екструзії із пропілену або поліетилену, але можливі й інші варіанти. Таке виконання значно спрощує конструкцію фільтра та скорочує витрати на його виготовлення. Запропонована корисна модель пояснюється кресленням, на якому представлена конструкція фільтра. Фільтр складається з корпусу 1, який має вхідний отвір 2 та вихідний отвір 3, кришки 4, фільтруючого елемента 5, один торець якого фіксується на поверхні кільцевого виступу 6, а другий закритий кришкою 4. Працює фільтр таким чином: Газ надходить через отвір 2 у порожнину корпусу 1, проходить через фільтрувальний елемент 5, у якому затримуються механічні забруднення, і виводиться через отвір 3 у газопровід. Фільтр, що заявляється, відрізняється від фільтрів аналогічного призначення найпростішою конструкцією при збереженні надійності у процесі експлуатації. 1 UA 70484 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Фільтр газовий, що містить корпус, який має вхідний і вихідний отвори, що розташовані під кутом один щодо іншого, кришку і фільтруючий елемент, що розміщений усередині корпуса з зазором та виконано у вигляді порожнистого циліндра, причому один торець фільтруючого елемента закритий, а другий зафіксований у корпусі за допомогою кільцевого виступу, який відрізняється тим, що кільцевий виступ, що фіксує торець фільтруючого елемента, виконаний у вигляді зрізаного конуса, який меншою основою повернений усередину корпуса, а кришка фільтра примикає безпосередньо до іншого торця фільтруючого елемента й закриває його. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
