Топка для спалювання твердого палива

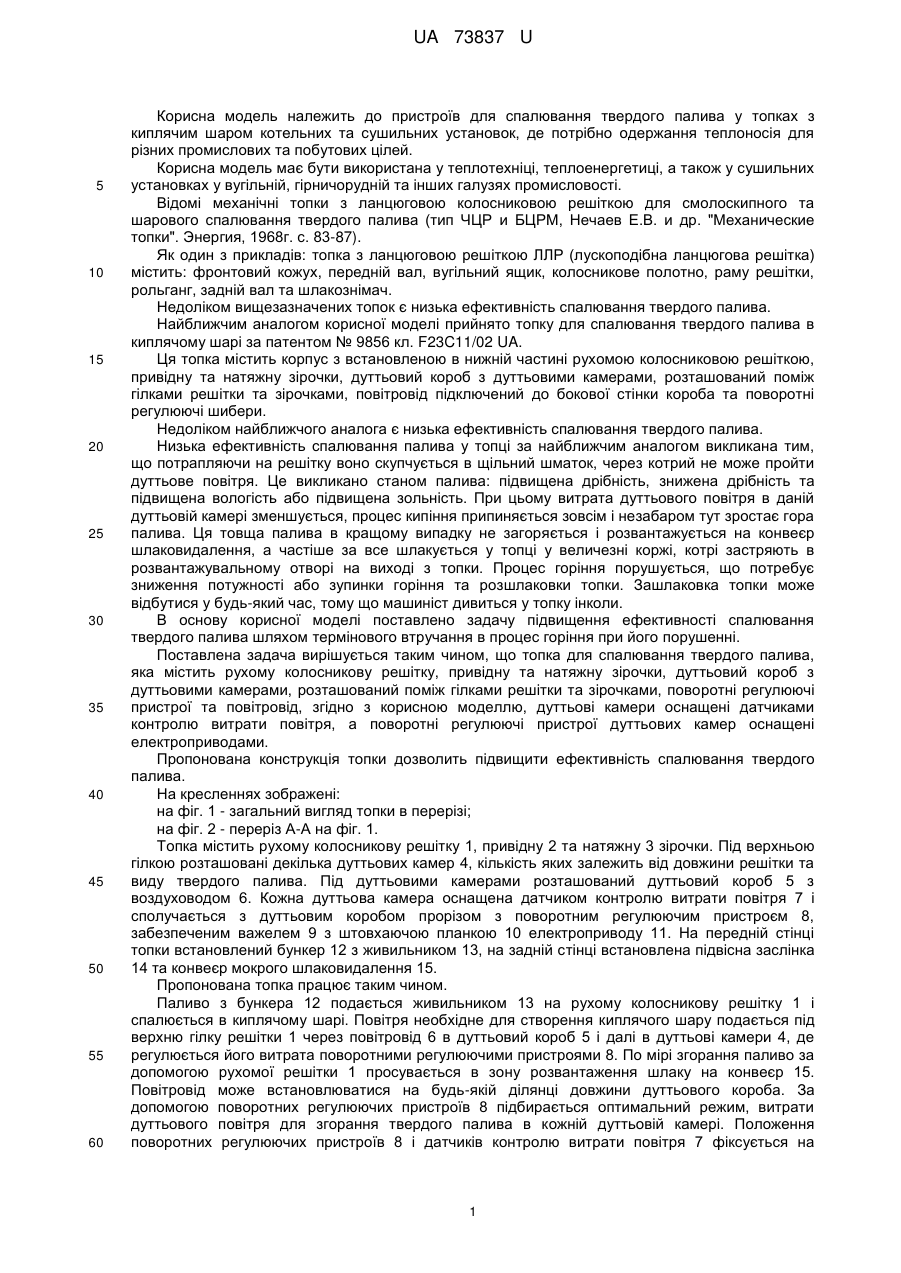

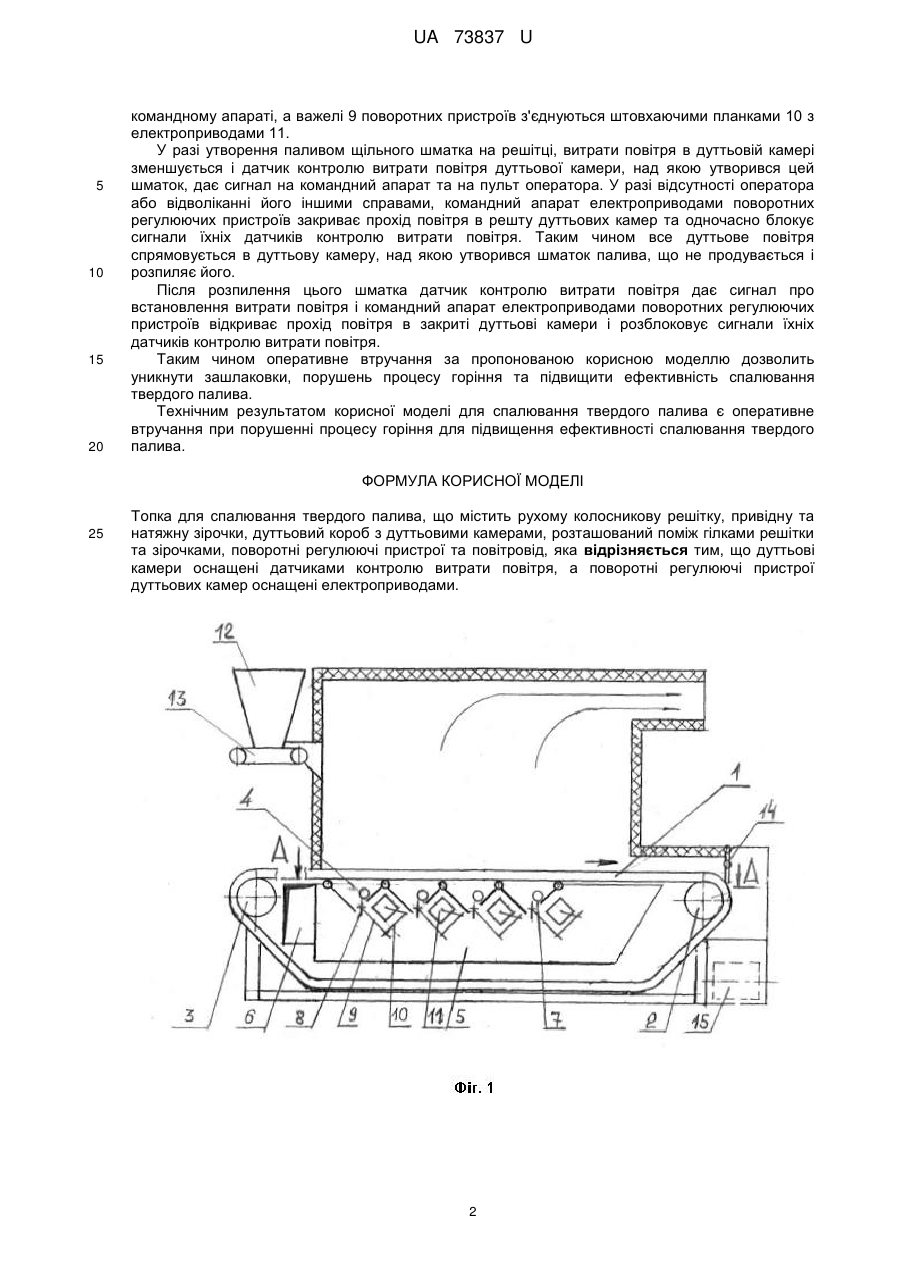

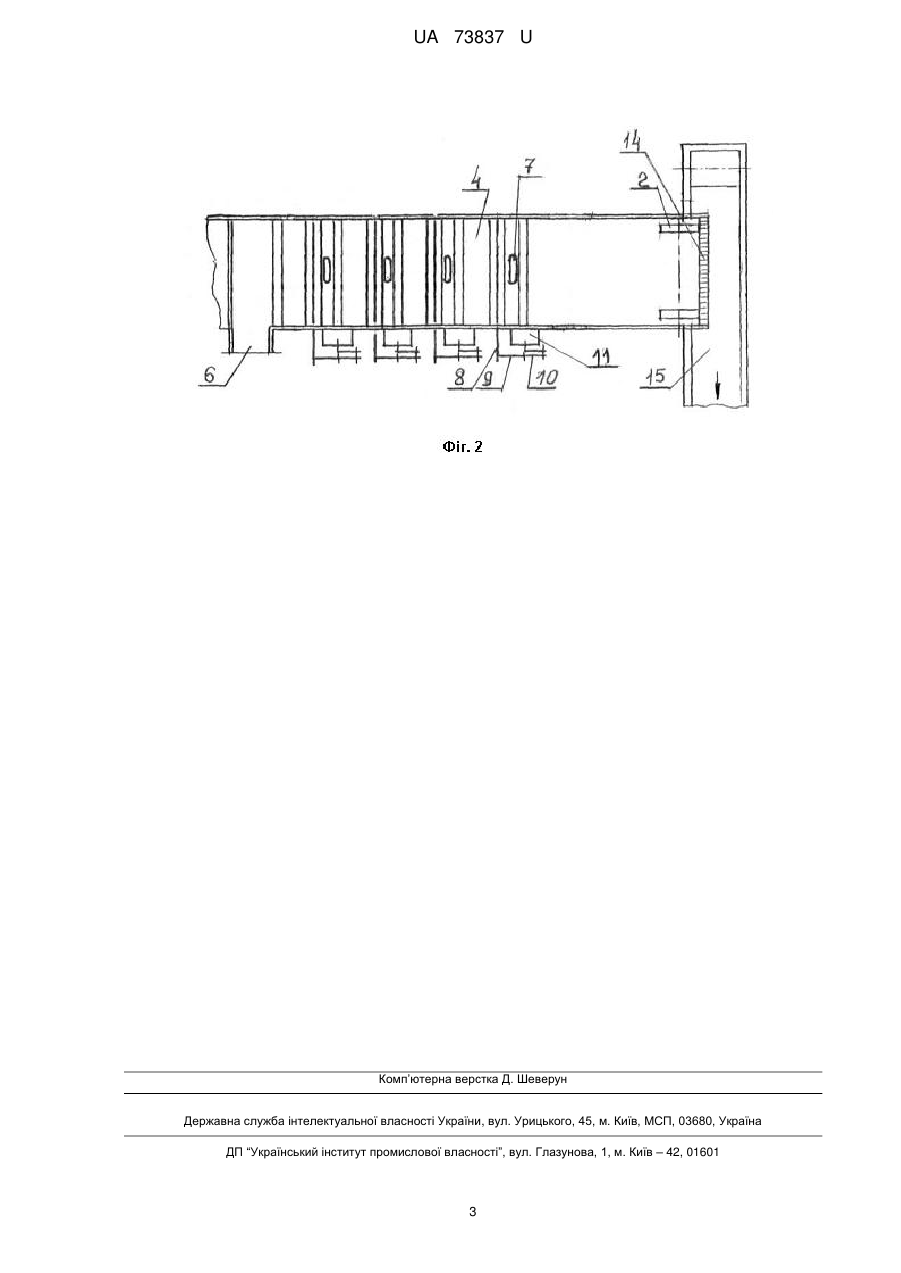

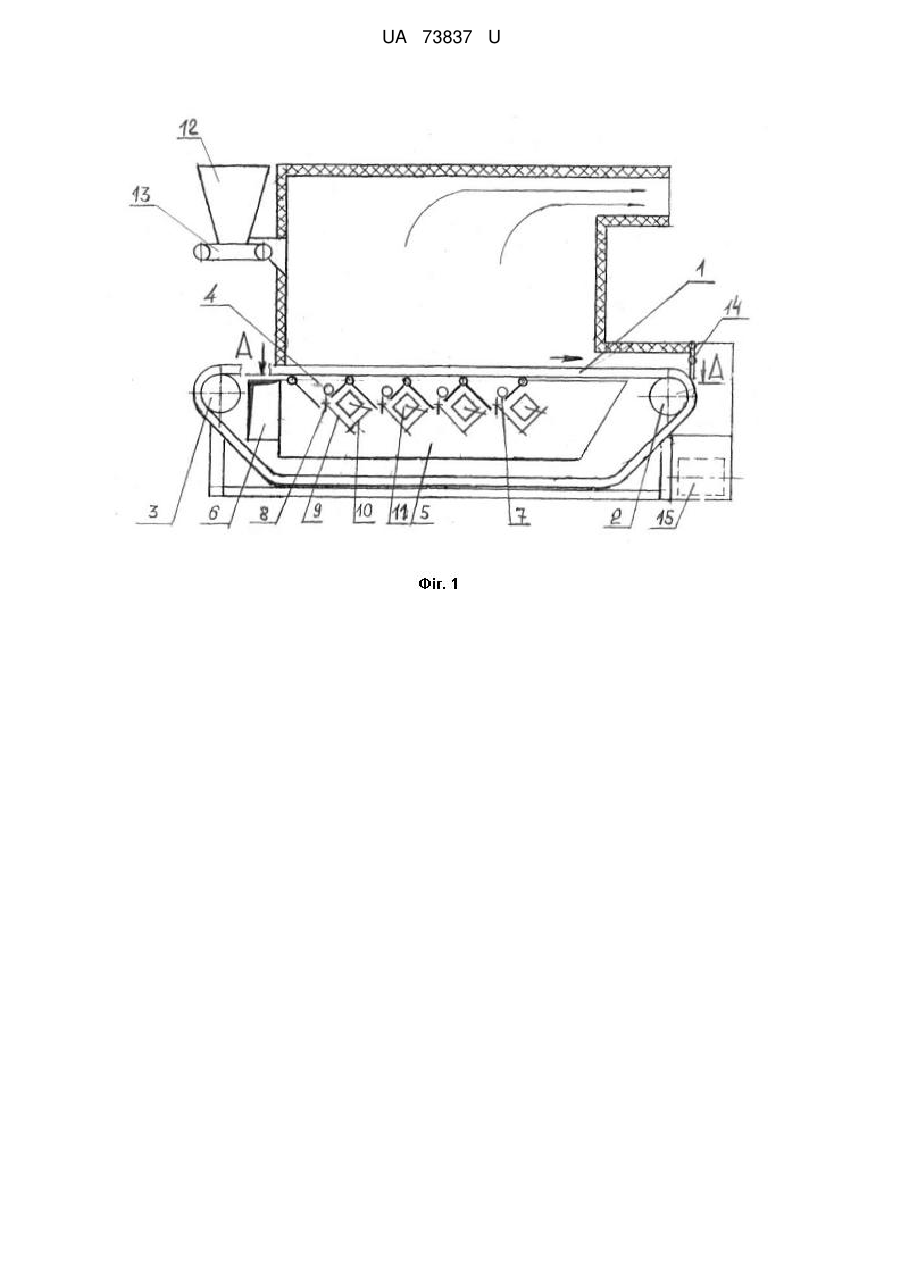

Реферат: Топка для спалювання твердого палива містить рухому колосникову решітку, привідну та натяжну зірочки, дуттьовий короб з дуттьовими камерами, розташований поміж гілками решітки та зірочками, поворотні регулюючі пристрої та повітровід. Дуттьові камери оснащені датчиками контролю витрати повітря. Поворотні регулюючі пристрої дуттьових камер оснащені електроприводами. UA 73837 U (54) ТОПКА ДЛЯ СПАЛЮВАННЯ ТВЕРДОГО ПАЛИВА UA 73837 U UA 73837 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для спалювання твердого палива у топках з киплячим шаром котельних та сушильних установок, де потрібно одержання теплоносія для різних промислових та побутових цілей. Корисна модель має бути використана у теплотехніці, теплоенергетиці, а також у сушильних установках у вугільній, гірничорудній та інших галузях промисловості. Відомі механічні топки з ланцюговою колосниковою решіткою для смолоскипного та шарового спалювання твердого палива (тип ЧЦР и БЦРМ, Нечаев Е.В. и др. "Механические топки". Энергия, 1968г. с. 83-87). Як один з прикладів: топка з ланцюговою решіткою ЛЛР (лускоподібна ланцюгова решітка) містить: фронтовий кожух, передній вал, вугільний ящик, колосникове полотно, раму решітки, рольганг, задній вал та шлакознімач. Недоліком вищезазначених топок є низька ефективність спалювання твердого палива. Найближчим аналогом корисної моделі прийнято топку для спалювання твердого палива в киплячому шарі за патентом № 9856 кл. F23C11/02 UA. Ця топка містить корпус з встановленою в нижній частині рухомою колосниковою решіткою, привідну та натяжну зірочки, дуттьовий короб з дуттьовими камерами, розташований поміж гілками решітки та зірочками, повітровід підключений до бокової стінки короба та поворотні регулюючі шибери. Недоліком найближчого аналога є низька ефективність спалювання твердого палива. Низька ефективність спалювання палива у топці за найближчим аналогом викликана тим, що потрапляючи на решітку воно скупчується в щільний шматок, через котрий не може пройти дуттьове повітря. Це викликано станом палива: підвищена дрібність, знижена дрібність та підвищена вологість або підвищена зольність. При цьому витрата дуттьового повітря в даній дуттьовій камері зменшується, процес кипіння припиняється зовсім і незабаром тут зростає гора палива. Ця товща палива в кращому випадку не загоряється і розвантажується на конвеєр шлаковидалення, а частіше за все шлакується у топці у величезні коржі, котрі застряють в розвантажувальному отворі на виході з топки. Процес горіння порушується, що потребує зниження потужності або зупинки горіння та розшлаковки топки. Зашлаковка топки може відбутися у будь-який час, тому що машиніст дивиться у топку інколи. В основу корисної моделі поставлено задачу підвищення ефективності спалювання твердого палива шляхом термінового втручання в процес горіння при його порушенні. Поставлена задача вирішується таким чином, що топка для спалювання твердого палива, яка містить рухому колосникову решітку, привідну та натяжну зірочки, дуттьовий короб з дуттьовими камерами, розташований поміж гілками решітки та зірочками, поворотні регулюючі пристрої та повітровід, згідно з корисною моделлю, дуттьові камери оснащені датчиками контролю витрати повітря, а поворотні регулюючі пристрої дуттьових камер оснащені електроприводами. Пропонована конструкція топки дозволить підвищити ефективність спалювання твердого палива. На кресленнях зображені: на фіг. 1 - загальний вигляд топки в перерізі; на фіг. 2 - переріз А-А на фіг. 1. Топка містить рухому колосникову решітку 1, привідну 2 та натяжну 3 зірочки. Під верхньою гілкою розташовані декілька дуттьових камер 4, кількість яких залежить від довжини решітки та виду твердого палива. Під дуттьовими камерами розташований дуттьовий короб 5 з воздуховодом 6. Кожна дуттьова камера оснащена датчиком контролю витрати повітря 7 і сполучається з дуттьовим коробом прорізом з поворотним регулюючим пристроєм 8, забезпеченим важелем 9 з штовхаючою планкою 10 електроприводу 11. На передній стінці топки встановлений бункер 12 з живильником 13, на задній стінці встановлена підвісна заслінка 14 та конвеєр мокрого шлаковидалення 15. Пропонована топка працює таким чином. Паливо з бункера 12 подається живильником 13 на рухому колосникову решітку 1 і спалюється в киплячому шарі. Повітря необхідне для створення киплячого шару подається під верхню гілку решітки 1 через повітровід 6 в дуттьовий короб 5 і далі в дуттьові камери 4, де регулюється його витрата поворотними регулюючими пристроями 8. По мірі згорання паливо за допомогою рухомої решітки 1 просувається в зону розвантаження шлаку на конвеєр 15. Повітровід може встановлюватися на будь-якій ділянці довжини дуттьового короба. За допомогою поворотних регулюючих пристроїв 8 підбирається оптимальний режим, витрати дуттьового повітря для згорання твердого палива в кожній дуттьовій камері. Положення поворотних регулюючих пристроїв 8 і датчиків контролю витрати повітря 7 фіксується на 1 UA 73837 U 5 10 15 20 командному апараті, а важелі 9 поворотних пристроїв з'єднуються штовхаючими планками 10 з електроприводами 11. У разі утворення паливом щільного шматка на решітці, витрати повітря в дуттьовій камері зменшується і датчик контролю витрати повітря дуттьової камери, над якою утворився цей шматок, дає сигнал на командний апарат та на пульт оператора. У разі відсутності оператора або відволіканні його іншими справами, командний апарат електроприводами поворотних регулюючих пристроїв закриває прохід повітря в решту дуттьових камер та одночасно блокує сигнали їхніх датчиків контролю витрати повітря. Таким чином все дуттьове повітря спрямовується в дуттьову камеру, над якою утворився шматок палива, що не продувається і розпиляє його. Після розпилення цього шматка датчик контролю витрати повітря дає сигнал про встановлення витрати повітря і командний апарат електроприводами поворотних регулюючих пристроїв відкриває прохід повітря в закриті дуттьові камери і розблоковує сигнали їхніх датчиків контролю витрати повітря. Таким чином оперативне втручання за пропонованою корисною моделлю дозволить уникнути зашлаковки, порушень процесу горіння та підвищити ефективність спалювання твердого палива. Технічним результатом корисної моделі для спалювання твердого палива є оперативне втручання при порушенні процесу горіння для підвищення ефективності спалювання твердого палива. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Топка для спалювання твердого палива, що містить рухому колосникову решітку, привідну та натяжну зірочки, дуттьовий короб з дуттьовими камерами, розташований поміж гілками решітки та зірочками, поворотні регулюючі пристрої та повітровід, яка відрізняється тим, що дуттьові камери оснащені датчиками контролю витрати повітря, а поворотні регулюючі пристрої дуттьових камер оснащені електроприводами. 2 UA 73837 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
