Топка для спалювання твердого палива

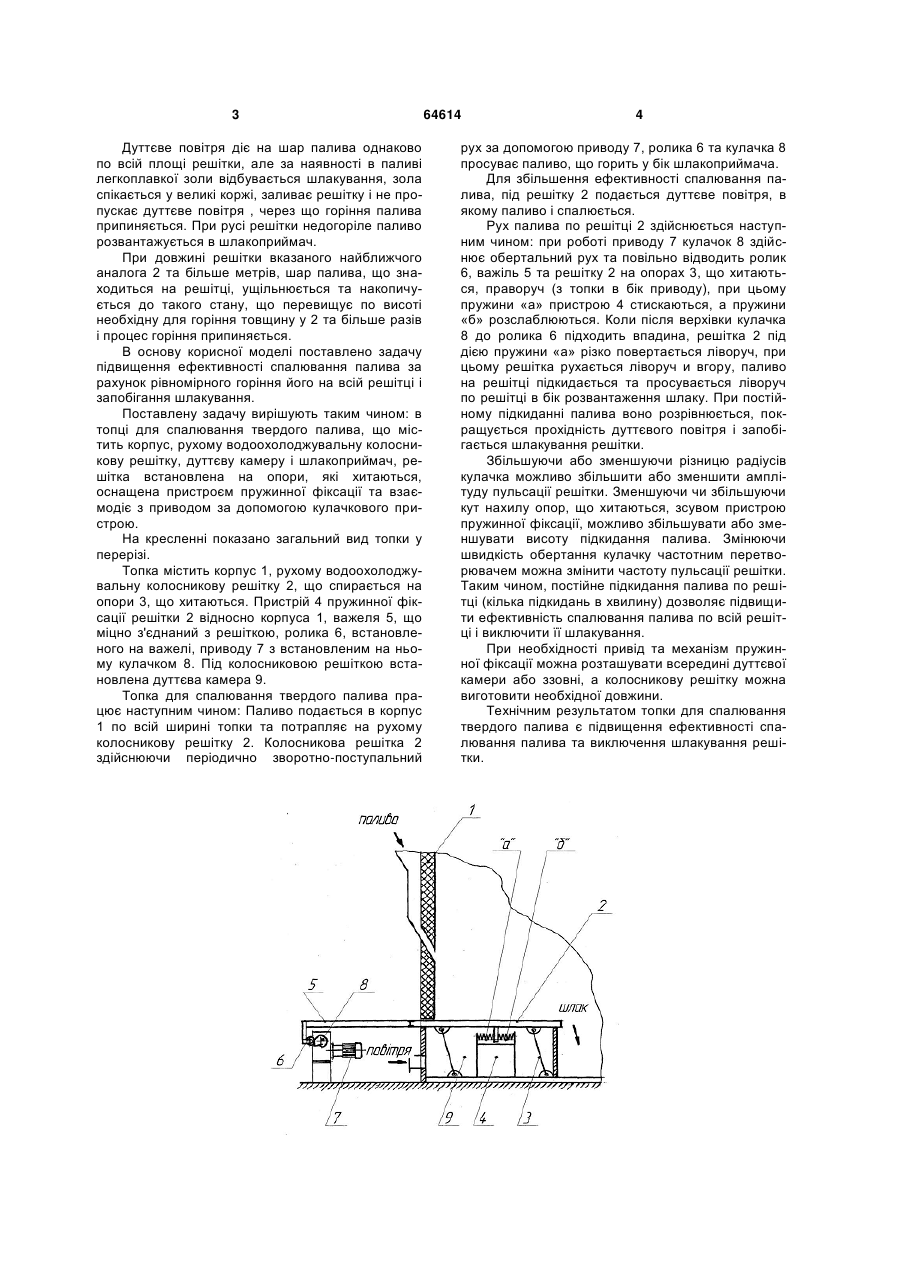

Топка для спалювання твердого палива, що містить корпус, рухому водоохолоджувальну колосникову решітку, дуттєву камеру і шлакоприймач, яка відрізняється тим, що решітка встановлена на рухомі опори, оснащена пристроєм пружинної фіксації та взаємодіє з приводом за допомогою кулачкового пристрою. (19) (21) u201105103 (22) 21.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) РАССАМАКІН ЄГОР ІВАНОВИЧ, ТАІРОВ БОРИС ХУСАІНОВИЧ (73) РАССАМАКІН ЄГОР ІВАНОВИЧ, ТАІРОВ БОРИС ХУСАІНОВИЧ 3 Дуттєве повітря діє на шар палива однаково по всій площі решітки, але за наявності в паливі легкоплавкої золи відбувається шлакування, зола спікається у великі коржі, заливає решітку і не пропускає дуттєве повітря , через що горіння палива припиняється. При русі решітки недогоріле паливо розвантажується в шлакоприймач. При довжині решітки вказаного найближчого аналога 2 та більше метрів, шар палива, що знаходиться на решітці, ущільнюється та накопичується до такого стану, що перевищує по висоті необхідну для горіння товщину у 2 та більше разів і процес горіння припиняється. В основу корисної моделі поставлено задачу підвищення ефективності спалювання палива за рахунок рівномірного горіння його на всій решітці і запобігання шлакування. Поставлену задачу вирішують таким чином: в топці для спалювання твердого палива, що містить корпус, рухому водоохолоджувальну колосникову решітку, дуттєву камеру і шлакоприймач, решітка встановлена на опори, які хитаються, оснащена пристроєм пружинної фіксації та взаємодіє з приводом за допомогою кулачкового пристрою. На кресленні показано загальний вид топки у перерізі. Топка містить корпус 1, рухому водоохолоджувальну колосникову решітку 2, що спирається на опори 3, що хитаються. Пристрій 4 пружинної фіксації решітки 2 відносно корпуса 1, важеля 5, що міцно з'єднаний з решіткою, ролика 6, встановленого на важелі, приводу 7 з встановленим на ньому кулачком 8. Під колосниковою решіткою встановлена дуттєва камера 9. Топка для спалювання твердого палива працює наступним чином: Паливо подається в корпус 1 по всій ширині топки та потрапляє на рухому колосникову решітку 2. Колосникова решітка 2 здійснюючи періодично зворотно-поступальний 64614 4 рух за допомогою приводу 7, ролика 6 та кулачка 8 просуває паливо, що горить у бік шлакоприймача. Для збільшення ефективності спалювання палива, під решітку 2 подається дуттєве повітря, в якому паливо і спалюється. Рух палива по решітці 2 здійснюється наступним чином: при роботі приводу 7 кулачок 8 здійснює обертальний рух та повільно відводить ролик 6, важіль 5 та решітку 2 на опорах 3, що хитаються, праворуч (з топки в бік приводу), при цьому пружини «а» пристрою 4 стискаються, а пружини «б» розслаблюються. Коли після верхівки кулачка 8 до ролика 6 підходить впадина, решітка 2 під дією пружини «а» різко повертається ліворуч, при цьому решітка рухається ліворуч и вгору, паливо на решітці підкидається та просувається ліворуч по решітці в бік розвантаження шлаку. При постійному підкиданні палива воно розрівнюється, покращується прохідність дуттєвого повітря і запобігається шлакування решітки. Збільшуючи або зменшуючи різницю радіусів кулачка можливо збільшити або зменшити амплітуду пульсації решітки. Зменшуючи чи збільшуючи кут нахилу опор, що хитаються, зсувом пристрою пружинної фіксації, можливо збільшувати або зменшувати висоту підкидання палива. Змінюючи швидкість обертання кулачку частотним перетворювачем можна змінити частоту пульсації решітки. Таким чином, постійне підкидання палива по решітці (кілька підкидань в хвилину) дозволяє підвищити ефективність спалювання палива по всій решітці і виключити її шлакування. При необхідності привід та механізм пружинної фіксації можна розташувати всередині дуттєвої камери або ззовні, а колосникову решітку можна виготовити необхідної довжини. Технічним результатом топки для спалювання твердого палива є підвищення ефективності спалювання палива та виключення шлакування решітки. 5 Комп’ютерна верстка Л. Купенко 64614 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
