Привід круглов’язальної машини

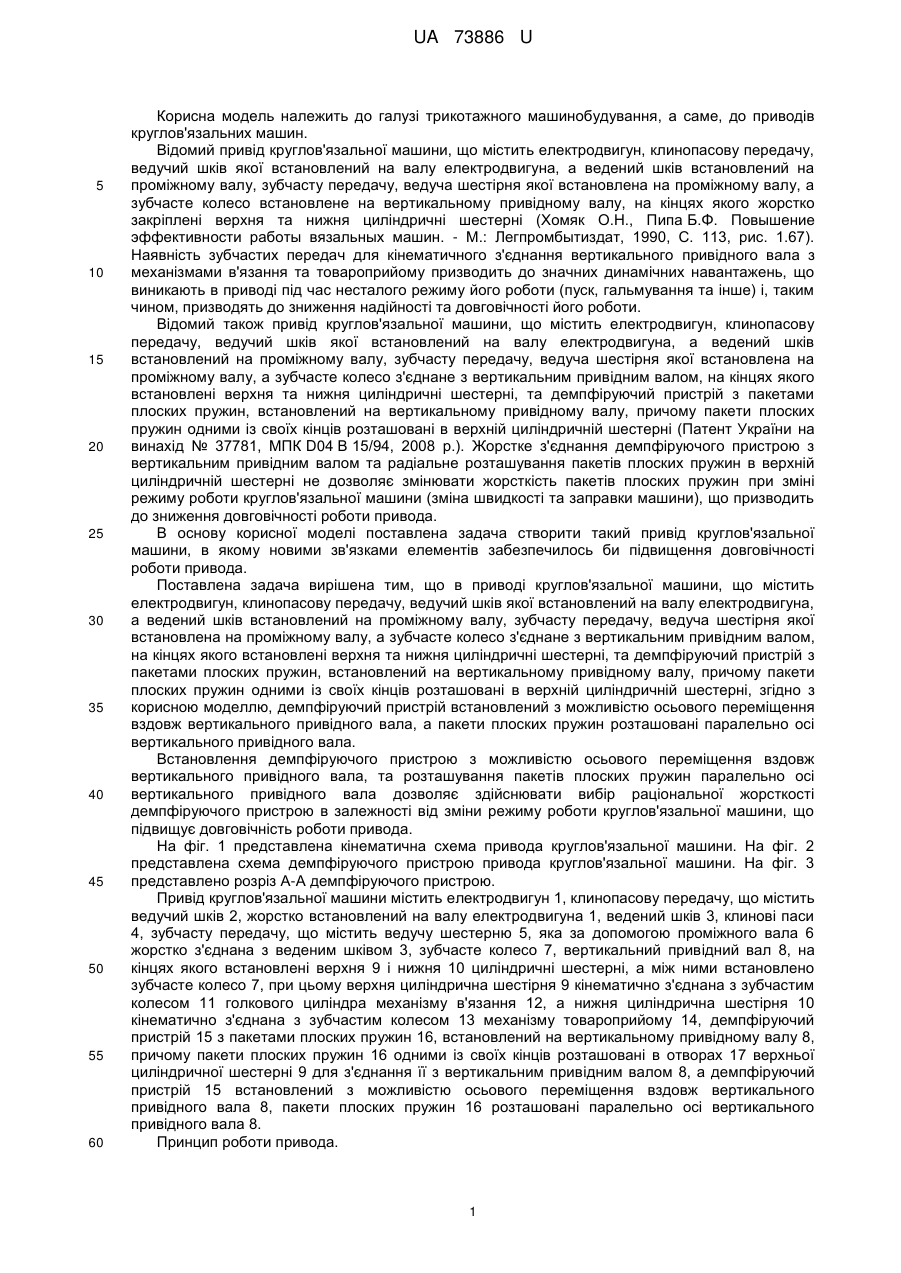

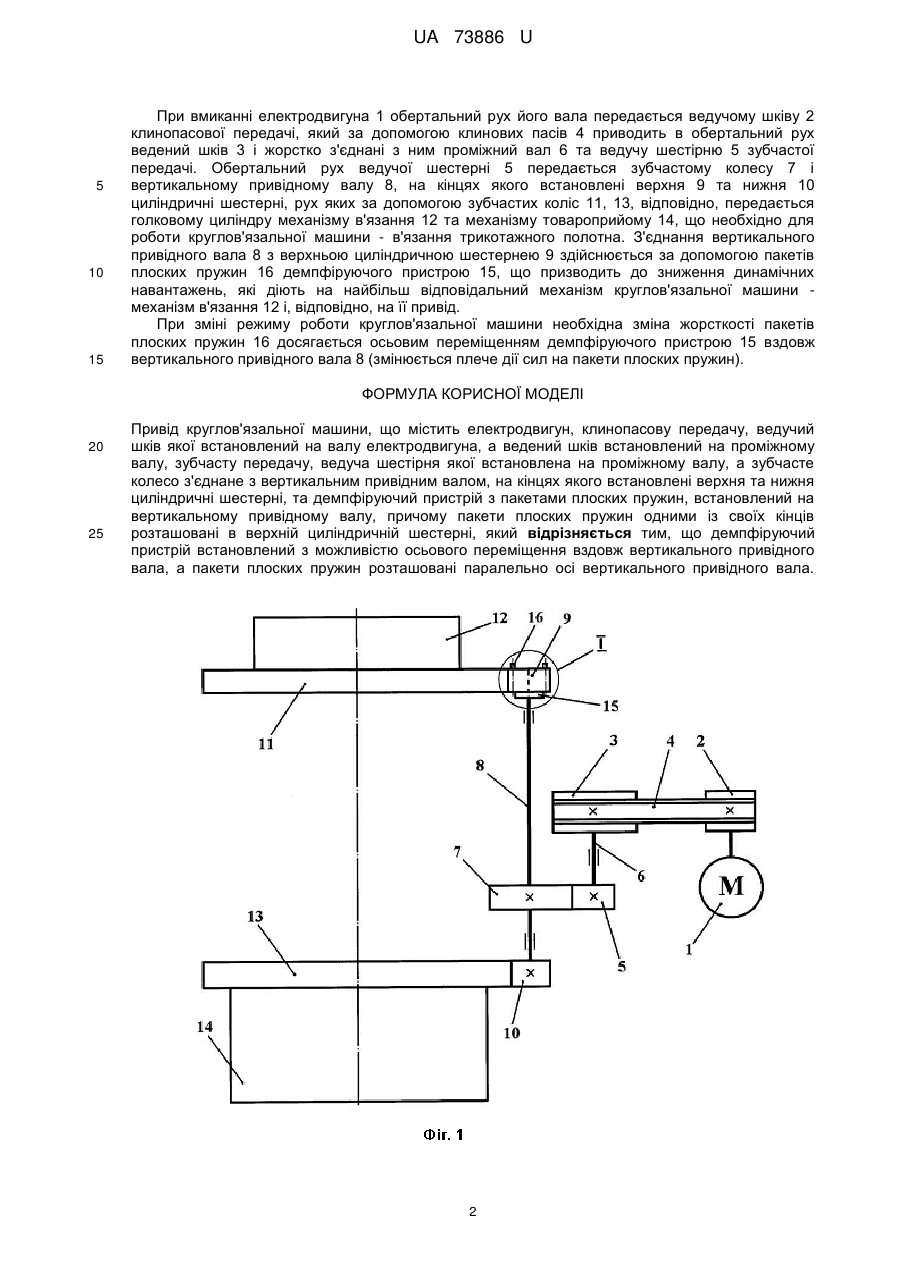

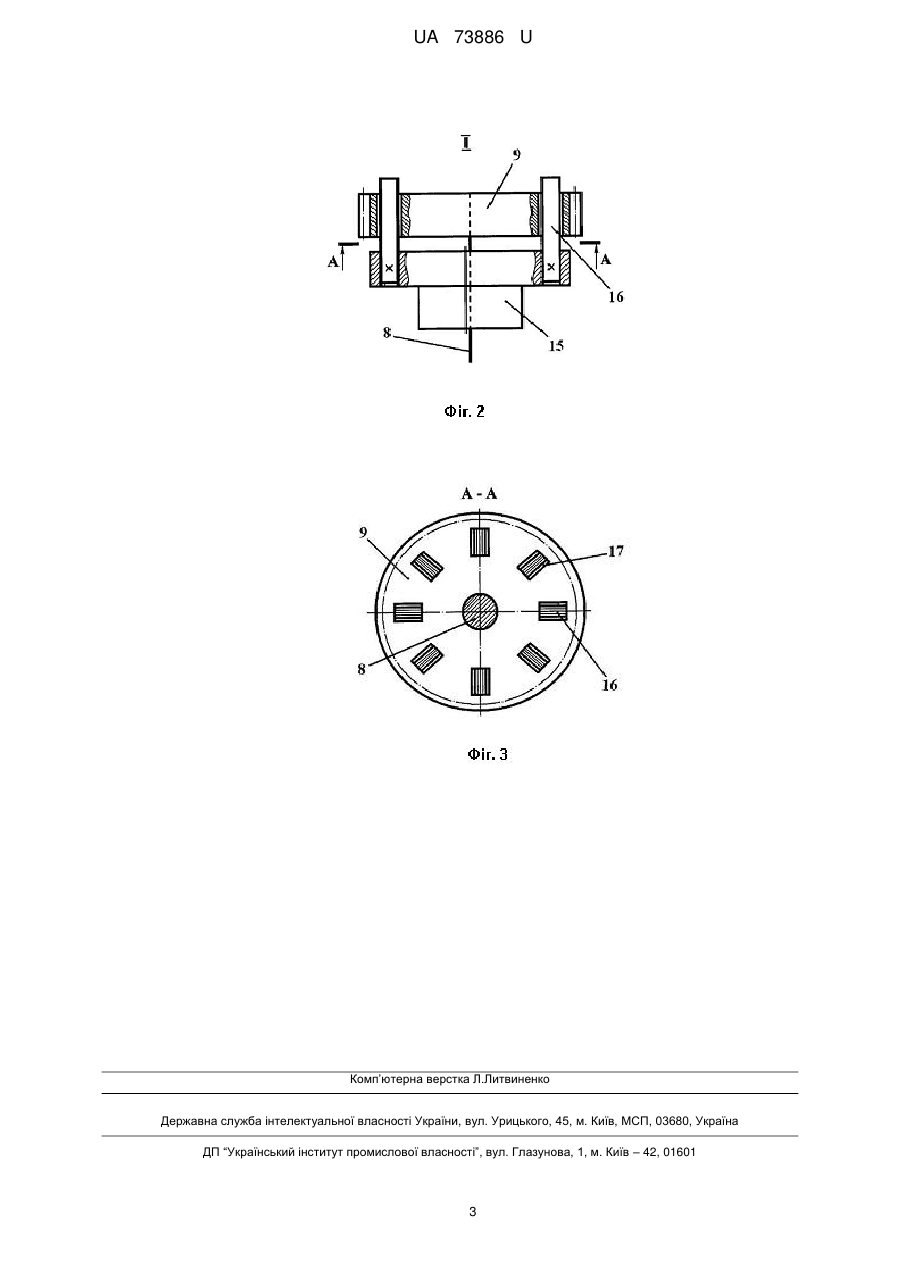

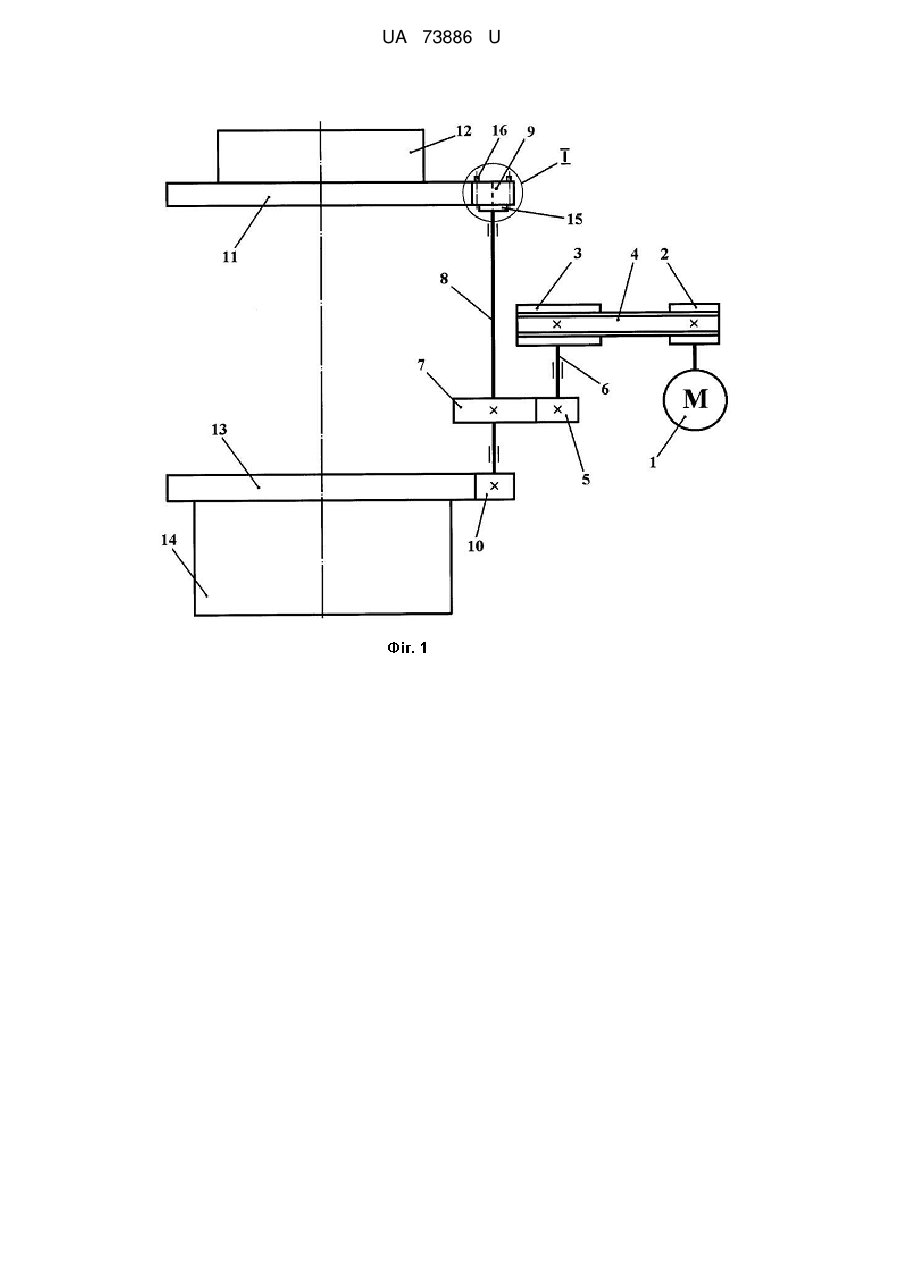

Реферат: UA 73886 U UA 73886 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі трикотажного машинобудування, а саме, до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, а зубчасте колесо встановлене на вертикальному привідному валу, на кінцях якого жорстко закріплені верхня та нижня циліндричні шестерні (Хомяк О.Н., Пипа Б.Φ. Повышение эффективности работы вязальных машин. - М.: Легпромбытиздат, 1990, С. 113, рис. 1.67). Наявність зубчастих передач для кінематичного з'єднання вертикального привідного вала з механізмами в'язання та товароприйому призводить до значних динамічних навантажень, що виникають в приводі під час несталого режиму його роботи (пуск, гальмування та інше) і, таким чином, призводять до зниження надійності та довговічності його роботи. Відомий також привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, а зубчасте колесо з'єднане з вертикальним привідним валом, на кінцях якого встановлені верхня та нижня циліндричні шестерні, та демпфіруючий пристрій з пакетами плоских пружин, встановлений на вертикальному привідному валу, причому пакети плоских пружин одними із своїх кінців розташовані в верхній циліндричній шестерні (Патент України на винахід № 37781, МПК D04 В 15/94, 2008 p.). Жорстке з'єднання демпфіруючого пристрою з вертикальним привідним валом та радіальне розташування пакетів плоских пружин в верхній циліндричній шестерні не дозволяє змінювати жорсткість пакетів плоских пружин при зміні режиму роботи круглов'язальної машини (зміна швидкості та заправки машини), що призводить до зниження довговічності роботи привода. В основу корисної моделі поставлена задача створити такий привід круглов'язальної машини, в якому новими зв'язками елементів забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішена тим, що в приводі круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, а зубчасте колесо з'єднане з вертикальним привідним валом, на кінцях якого встановлені верхня та нижня циліндричні шестерні, та демпфіруючий пристрій з пакетами плоских пружин, встановлений на вертикальному привідному валу, причому пакети плоских пружин одними із своїх кінців розташовані в верхній циліндричній шестерні, згідно з корисною моделлю, демпфіруючий пристрій встановлений з можливістю осьового переміщення вздовж вертикального привідного вала, а пакети плоских пружин розташовані паралельно осі вертикального привідного вала. Встановлення демпфіруючого пристрою з можливістю осьового переміщення вздовж вертикального привідного вала, та розташування пакетів плоских пружин паралельно осі вертикального привідного вала дозволяє здійснювати вибір раціональної жорсткості демпфіруючого пристрою в залежності від зміни режиму роботи круглов'язальної машини, що підвищує довговічність роботи привода. На фіг. 1 представлена кінематична схема привода круглов'язальної машини. На фіг. 2 представлена схема демпфіруючого пристрою привода круглов'язальної машини. На фіг. 3 представлено розріз А-А демпфіруючого пристрою. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що містить ведучий шків 2, жорстко встановлений на валу електродвигуна 1, ведений шків 3, клинові паси 4, зубчасту передачу, що містить ведучу шестерню 5, яка за допомогою проміжного вала 6 жорстко з'єднана з веденим шківом 3, зубчасте колесо 7, вертикальний привідний вал 8, на кінцях якого встановлені верхня 9 і нижня 10 циліндричні шестерні, а між ними встановлено зубчасте колесо 7, при цьому верхня циліндрична шестірня 9 кінематично з'єднана з зубчастим колесом 11 голкового циліндра механізму в'язання 12, а нижня циліндрична шестірня 10 кінематично з'єднана з зубчастим колесом 13 механізму товароприйому 14, демпфіруючий пристрій 15 з пакетами плоских пружин 16, встановлений на вертикальному привідному валу 8, причому пакети плоских пружин 16 однимиіз своїх кінців розташовані в отворах 17 верхньої циліндричної шестерні 9 для з'єднання її з вертикальним привідним валом 8, а демпфіруючий пристрій 15 встановлений з можливістю осьового переміщення вздовж вертикального привідного вала 8, пакети плоских пружин 16 розташовані паралельно осі вертикального привідного вала 8. Принцип роботи привода. 1 UA 73886 U 5 10 15 При вмиканні електродвигуна 1 обертальний рух його вала передається ведучому шківу 2 клинопасової передачі, який за допомогою клинових пасів 4 приводить в обертальний рух ведений шків 3 і жорстко з'єднані з ним проміжний вал 6 та ведучу шестірню 5 зубчастої передачі. Обертальний рух ведучої шестерні 5 передається зубчастому колесу 7 і вертикальному привідному валу 8, на кінцях якого встановлені верхня 9 та нижня 10 циліндричні шестерні, рух яких за допомогою зубчастих коліс 11, 13, відповідно, передається голковому циліндру механізму в'язання 12 та механізму товароприйому 14, що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. З'єднання вертикального привідного вала 8 з верхньою циліндричною шестернею 9 здійснюється за допомогою пакетів плоских пружин 16 демпфіруючого пристрою 15, що призводить до зниження динамічних навантажень, які діють на найбільш відповідальний механізм круглов'язальної машини механізм в'язання 12 і, відповідно, на її привід. При зміні режиму роботи круглов'язальної машини необхідна зміна жорсткості пакетів плоских пружин 16 досягається осьовим переміщенням демпфіруючого пристрою 15 вздовж вертикального привідного вала 8 (змінюється плече дії сил на пакети плоских пружин). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, а зубчасте колесо з'єднане з вертикальним привідним валом, на кінцях якого встановлені верхня та нижня циліндричні шестерні, та демпфіруючий пристрій з пакетами плоских пружин, встановлений на вертикальному привідному валу, причому пакети плоских пружин одними із своїх кінців розташовані в верхній циліндричній шестерні, який відрізняється тим, що демпфіруючий пристрій встановлений з можливістю осьового переміщення вздовж вертикального привідного вала, а пакети плоских пружин розташовані паралельно осі вертикального привідного вала. 2 UA 73886 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
