Спосіб багатопрограмного аналого-цифрового радіомовлення у діапазоні двч

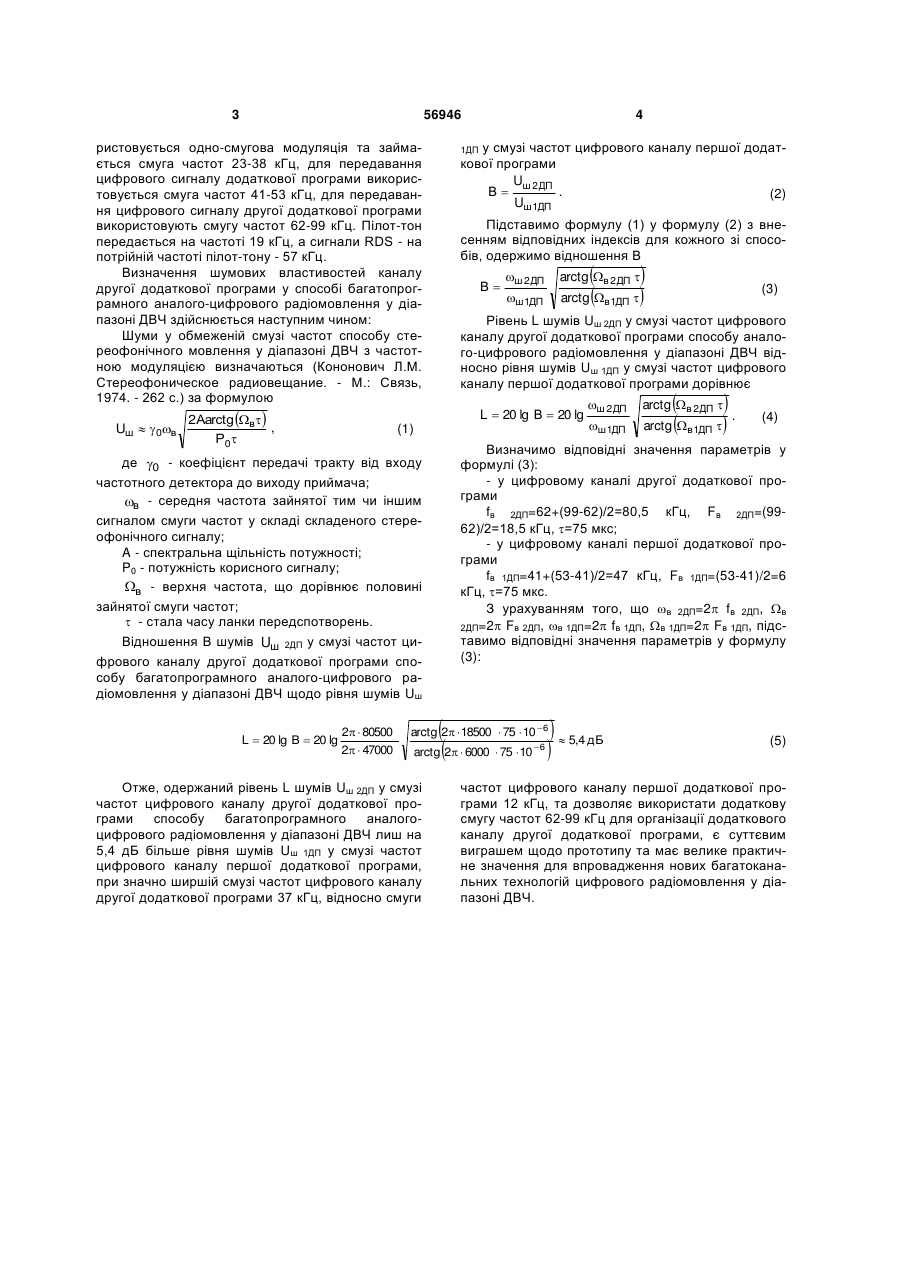

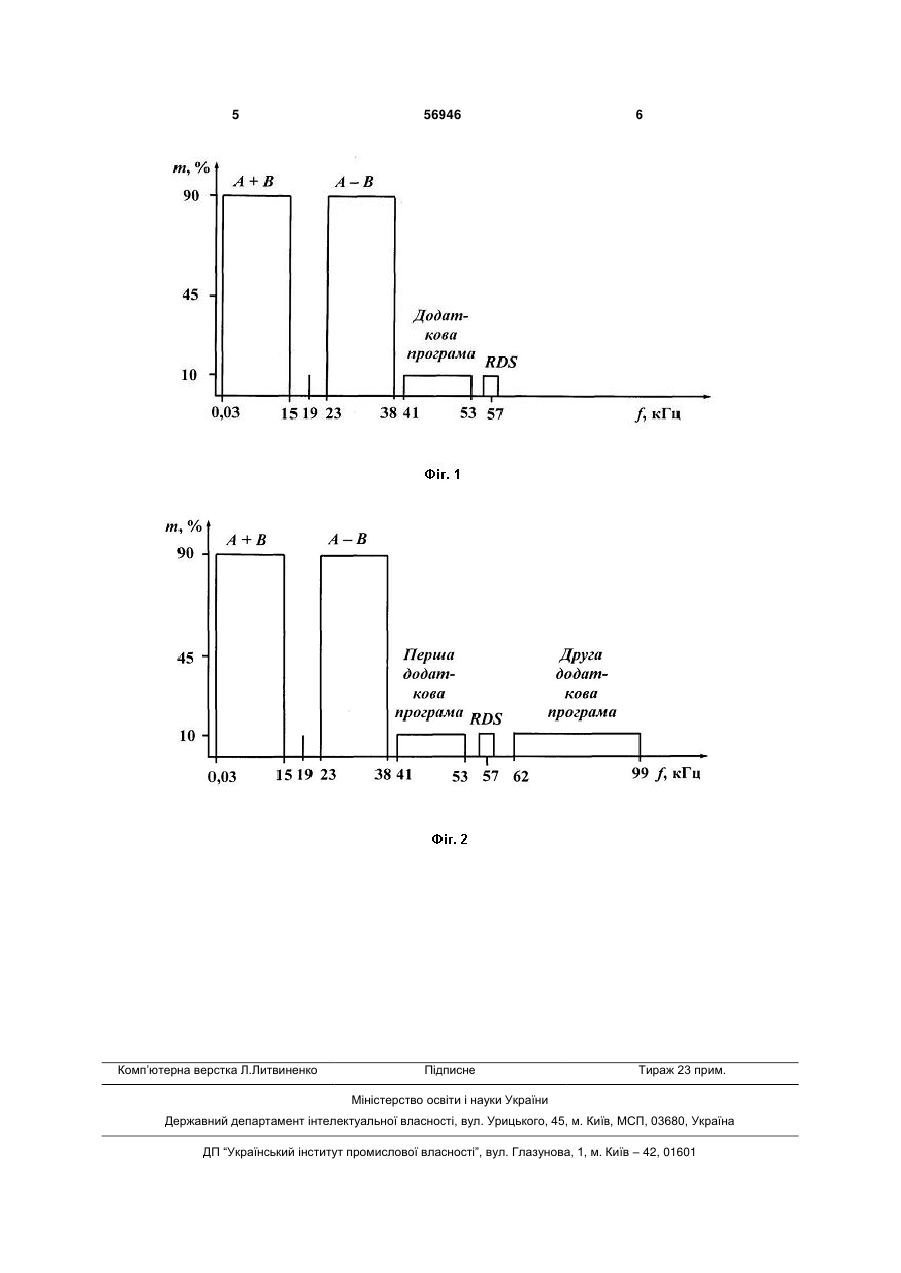

Спосіб багатопрограмного аналого-цифрового радіомовлення у діапазоні ДВЧ, що включає на 3 56946 ристовується одно-смугова модуляція та займається смуга частот 23-38 кГц, для передавання цифрового сигналу додаткової програми використовується смуга частот 41-53 кГц, для передавання цифрового сигналу другої додаткової програми використовують смугу частот 62-99 кГц. Пілот-тон передається на частоті 19 кГц, а сигнали RDS - на потрійній частоті пілот-тону - 57 кГц. Визначення шумових властивостей каналу другої додаткової програми у способі багатопрограмного аналого-цифрового радіомовлення у діапазоні ДВЧ здійснюється наступним чином: Шуми у обмеженій смузі частот способу стереофонічного мовлення у діапазоні ДВЧ з частотною модуляцією визначаються (Кононович Л.М. Стереофоническое радиовещание. - М.: Связь, 1974. - 262 с.) за формулою Uш  0в 2Ааrctg в , Р0 у смузі частот цифрового каналу першої додаткової програми Uш 2 ДП В . (2) Uш 1ДП 1ДП Підставимо формулу (1) у формулу (2) з внесенням відповідних індексів для кожного зі способів, одержимо відношення В В ш 2ДП ш 1ДП   в1ДП  arctg arctg в 2ДП  (1) 2  80500 2  47000 ш 2 ДП ш 1ДП  . arctg в 1ДП   arctg в 2 ДП  (4) Визначимо відповідні значення параметрів у формулі (3): - у цифровому каналі другої додаткової програми fв 2ДП=62+(99-62)/2=80,5 кГц, Fв 2ДП=(9962)/2=18,5 кГц, =75 мкс; - у цифровому каналі першої додаткової програми fв 1ДП=41+(53-41)/2=47 кГц, Fв 1ДП=(53-41)/2=6 кГц, =75 мкс. З урахуванням того, що в 2ДП=2 fв 2ДП, в 2ДП=2 Fв 2ДП, в 1ДП=2 fв 1ДП, в 1ДП=2 Fв 1ДП, підставимо відповідні значення параметрів у формулу (3):    5,4 дБ arctg 2  6000  75  10  arctg 2  18500  75  10 6 Отже, одержаний рівень L шумів Uш 2ДП у смузі частот цифрового каналу другої додаткової програми способу багатопрограмного аналогоцифрового радіомовлення у діапазоні ДВЧ лиш на 5,4 дБ більше рівня шумів Uш 1ДП у смузі частот цифрового каналу першої додаткової програми, при значно ширшій смузі частот цифрового каналу другої додаткової програми 37 кГц, відносно смуги (3) Рівень L шумів Uш 2ДП у смузі частот цифрового каналу другої додаткової програми способу аналого-цифрового радіомовлення у діапазоні ДВЧ відносно рівня шумів Uш 1ДП у смузі частот цифрового каналу першої додаткової програми дорівнює L  20 lg В  20 lg де 0 - коефіцієнт передачі тракту від входу частотного детектора до виходу приймача; в - середня частота зайнятої тим чи іншим сигналом смуги частот у складі складеного стереофонічного сигналу; A - спектральна щільність потужності; P0 - потужність корисного сигналу; в - верхня частота, що дорівнює половині зайнятої смуги частот;  - стала часу ланки передспотворень. Відношення В шумів Uш 2ДП у смузі частот цифрового каналу другої додаткової програми способу багатопрограмного аналого-цифрового радіомовлення у діапазоні ДВЧ щодо рівня шумів Uш L  20 lg В  20 lg 4 6 (5) частот цифрового каналу першої додаткової програми 12 кГц, та дозволяє використати додаткову смугу частот 62-99 кГц для організації додаткового каналу другої додаткової програми, є суттєвим виграшем щодо прототипу та має велике практичне значення для впровадження нових багатоканальних технологій цифрового радіомовлення у діапазоні ДВЧ. 5 Комп’ютерна верстка Л.Литвиненко 56946 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
