Подрібнювач

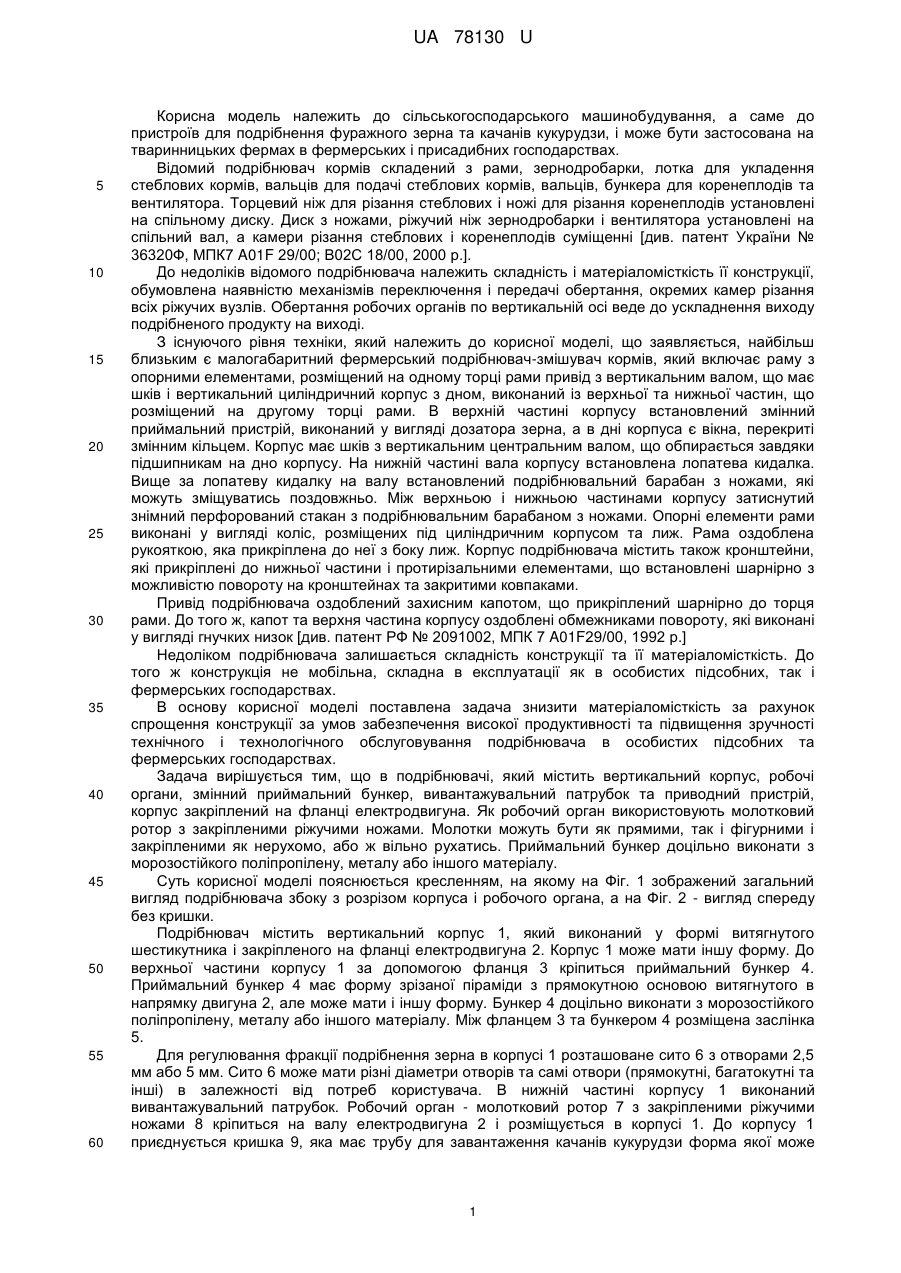

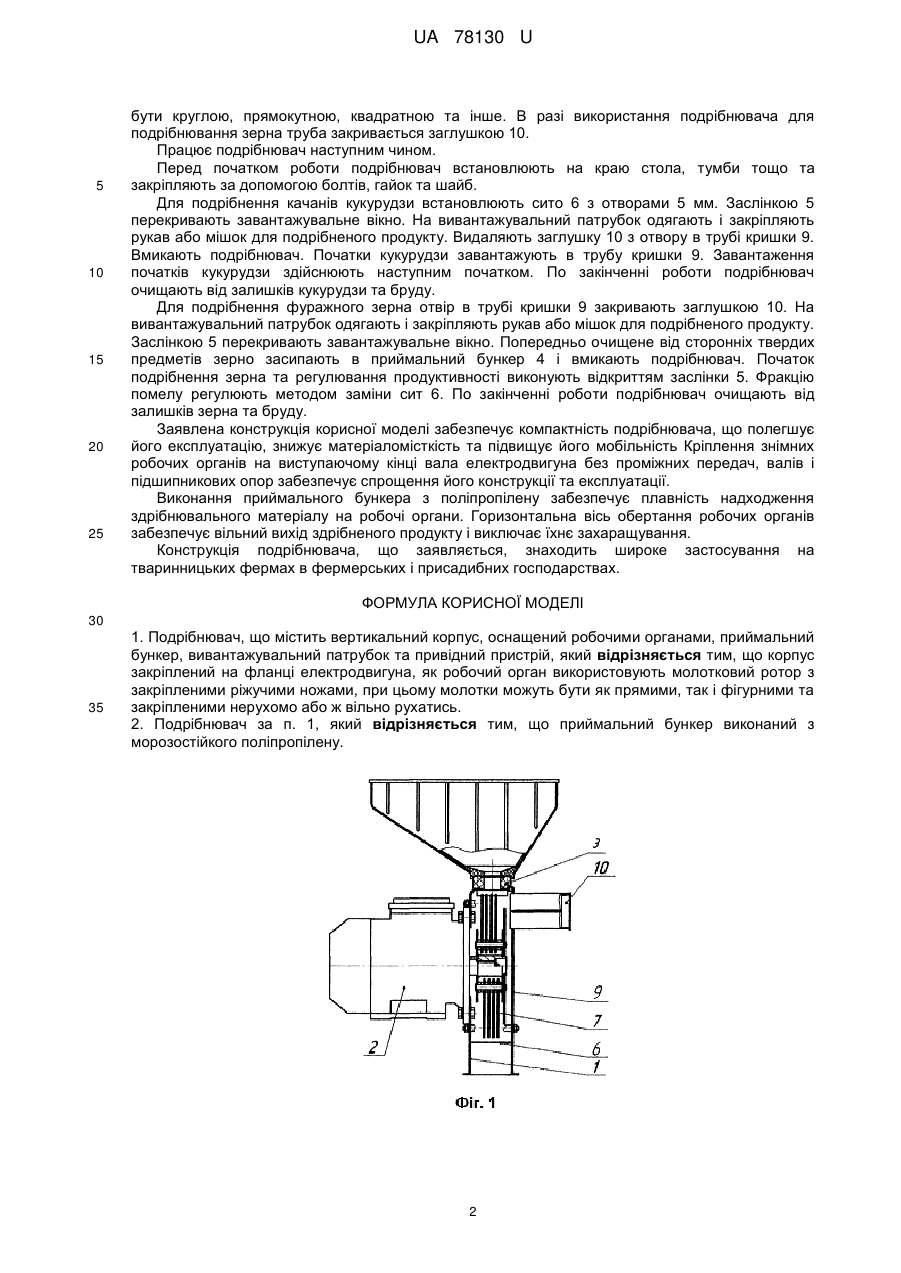

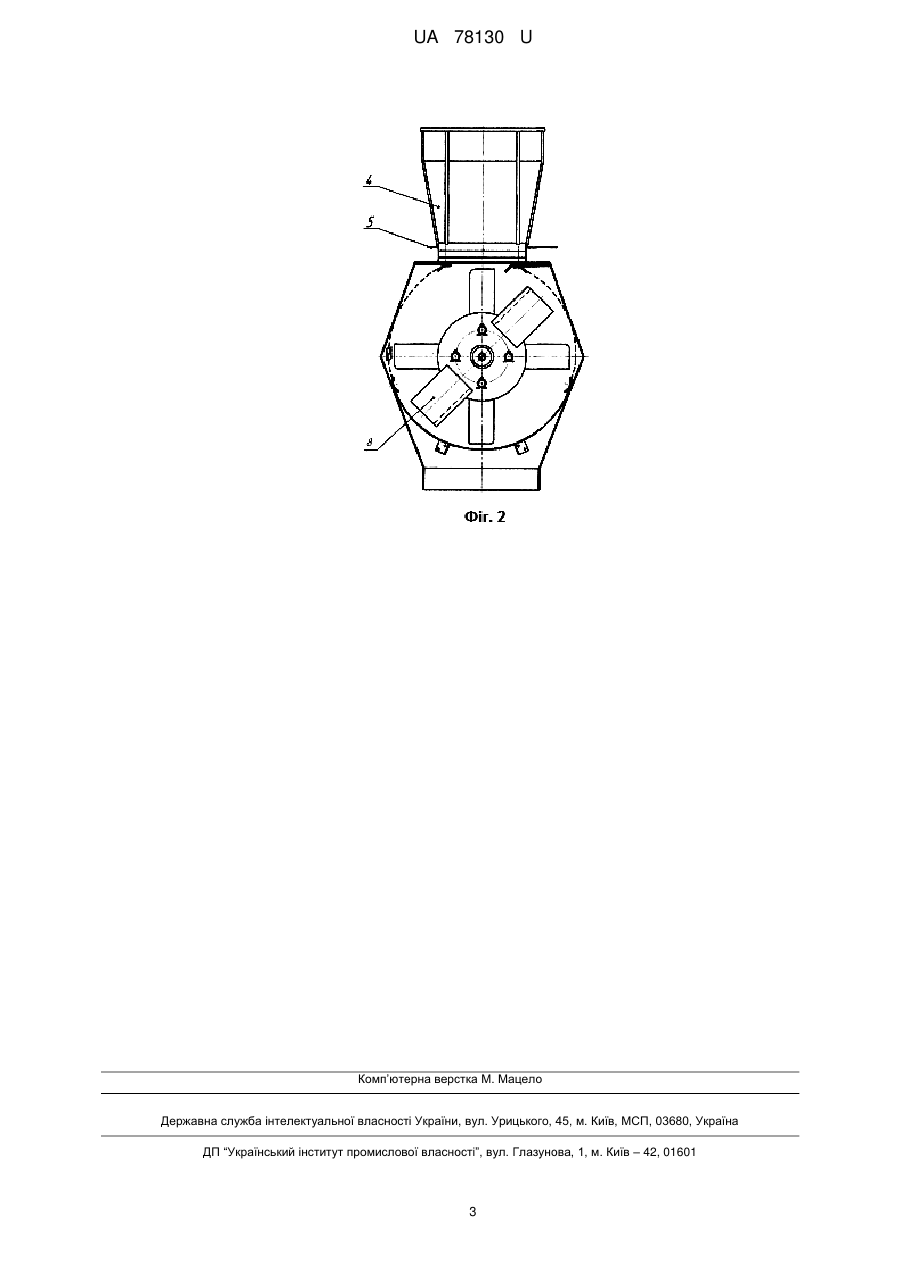

Реферат: UA 78130 U UA 78130 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв для подрібнення фуражного зерна та качанів кукурудзи, і може бути застосована на тваринницьких фермах в фермерських і присадибних господарствах. Відомий подрібнювач кормів складений з рами, зернодробарки, лотка для укладення стеблових кормів, вальців для подачі стеблових кормів, вальців, бункера для коренеплодів та вентилятора. Торцевий ніж для різання стеблових і ножі для різання коренеплодів установлені на спільному диску. Диск з ножами, ріжучий ніж зернодробарки і вентилятора установлені на спільний вал, а камери різання стеблових і коренеплодів суміщенні [див. патент України № 36320Ф, МПК7 A01F 29/00; В02С 18/00, 2000 р.]. До недоліків відомого подрібнювача належить складність і матеріаломісткість її конструкції, обумовлена наявністю механізмів переключення і передачі обертання, окремих камер різання всіх ріжучих вузлів. Обертання робочих органів по вертикальній осі веде до ускладнення виходу подрібненого продукту на виході. З існуючого рівня техніки, який належить до корисної моделі, що заявляється, найбільш близьким є малогабаритний фермерський подрібнювач-змішувач кормів, який включає раму з опорними елементами, розміщений на одному торці рами привід з вертикальним валом, що має шків і вертикальний циліндричний корпус з дном, виконаний із верхньої та нижньої частин, що розміщений на другому торці рами. В верхній частині корпусу встановлений змінний приймальний пристрій, виконаний у вигляді дозатора зерна, а в дні корпуса є вікна, перекриті змінним кільцем. Корпус має шків з вертикальним центральним валом, що обпирається завдяки підшипникам на дно корпусу. На нижній частині вала корпусу встановлена лопатева кидалка. Вище за лопатеву кидалку на валу встановлений подрібнювальний барабан з ножами, які можуть зміщуватись поздовжньо. Між верхньою і нижньою частинами корпусу затиснутий знімний перфорований стакан з подрібнювальним барабаном з ножами. Опорні елементи рами виконані у вигляді коліс, розміщених під циліндричним корпусом та лиж. Рама оздоблена рукояткою, яка прикріплена до неї з боку лиж. Корпус подрібнювача містить також кронштейни, які прикріплені до нижньої частини і протирізальними елементами, що встановлені шарнірно з можливістю повороту на кронштейнах та закритими ковпаками. Привід подрібнювача оздоблений захисним капотом, що прикріплений шарнірно до торця рами. До того ж, капот та верхня частина корпусу оздоблені обмежниками повороту, які виконані у вигляді гнучких низок [див. патент РФ № 2091002, MПК 7 A01F29/00, 1992 р.] Недоліком подрібнювача залишається складність конструкції та її матеріаломісткість. До того ж конструкція не мобільна, складна в експлуатації як в особистих підсобних, так і фермерських господарствах. В основу корисної моделі поставлена задача знизити матеріаломісткість за рахунок спрощення конструкції за умов забезпечення високої продуктивності та підвищення зручності технічного і технологічного обслуговування подрібнювача в особистих підсобних та фермерських господарствах. Задача вирішується тим, що в подрібнювачі, який містить вертикальний корпус, робочі органи, змінний приймальний бункер, вивантажувальний патрубок та приводний пристрій, корпус закріплений на фланці електродвигуна. Як робочий орган використовують молотковий ротор з закріпленими ріжучими ножами. Молотки можуть бути як прямими, так і фігурними і закріпленими як нерухомо, або ж вільно рухатись. Приймальний бункер доцільно виконати з морозостійкого поліпропілену, металу або іншого матеріалу. Суть корисної моделі пояснюється кресленням, на якому на Фіг. 1 зображений загальний вигляд подрібнювача збоку з розрізом корпуса і робочого органа, а на Фіг. 2 - вигляд спереду без кришки. Подрібнювач містить вертикальний корпус 1, який виконаний у формі витягнутого шестикутника і закріпленого на фланці електродвигуна 2. Корпус 1 може мати іншу форму. До верхньої частини корпусу 1 за допомогою фланця 3 кріпиться приймальний бункер 4. Приймальний бункер 4 має форму зрізаної піраміди з прямокутною основою витягнутого в напрямку двигуна 2, але може мати і іншу форму. Бункер 4 доцільно виконати з морозостійкого поліпропілену, металу або іншого матеріалу. Між фланцем 3 та бункером 4 розміщена заслінка 5. Для регулювання фракції подрібнення зерна в корпусі 1 розташоване сито 6 з отворами 2,5 мм або 5 мм. Сито 6 може мати різні діаметри отворів та самі отвори (прямокутні, багатокутні та інші) в залежності від потреб користувача. В нижній частині корпусу 1 виконаний вивантажувальний патрубок. Робочий орган - молотковий ротор 7 з закріпленими ріжучими ножами 8 кріпиться на валу електродвигуна 2 і розміщується в корпусі 1. До корпусу 1 приєднується кришка 9, яка має трубу для завантаження качанів кукурудзи форма якої може 1 UA 78130 U 5 10 15 20 25 бути круглою, прямокутною, квадратною та інше. В разі використання подрібнювача для подрібнювання зерна труба закривається заглушкою 10. Працює подрібнювач наступним чином. Перед початком роботи подрібнювач встановлюють на краю стола, тумби тощо та закріпляють за допомогою болтів, гайок та шайб. Для подрібнення качанів кукурудзи встановлюють сито 6 з отворами 5 мм. Заслінкою 5 перекривають завантажувальне вікно. На вивантажувальний патрубок одягають і закріпляють рукав або мішок для подрібненого продукту. Видаляють заглушку 10 з отвору в трубі кришки 9. Вмикають подрібнювач. Початки кукурудзи завантажують в трубу кришки 9. Завантаження початків кукурудзи здійснюють наступним початком. По закінченні роботи подрібнювач очищають від залишків кукурудзи та бруду. Для подрібнення фуражного зерна отвір в трубі кришки 9 закривають заглушкою 10. На вивантажувальний патрубок одягають і закріпляють рукав або мішок для подрібненого продукту. Заслінкою 5 перекривають завантажувальне вікно. Попередньо очищене від сторонніх твердих предметів зерно засипають в приймальний бункер 4 і вмикають подрібнювач. Початок подрібнення зерна та регулювання продуктивності виконують відкриттям заслінки 5. Фракцію помелу регулюють методом заміни сит 6. По закінченні роботи подрібнювач очищають від залишків зерна та бруду. Заявлена конструкція корисної моделі забезпечує компактність подрібнювача, що полегшує його експлуатацію, знижує матеріаломісткість та підвищує його мобільність Кріплення знімних робочих органів на виступаючому кінці вала електродвигуна без проміжних передач, валів і підшипникових опор забезпечує спрощення його конструкції та експлуатації. Виконання приймального бункера з поліпропілену забезпечує плавність надходження здрібнювального матеріалу на робочі органи. Горизонтальна вісь обертання робочих органів забезпечує вільний вихід здрібненого продукту і виключає їхнє захаращування. Конструкція подрібнювача, що заявляється, знаходить широке застосування на тваринницьких фермах в фермерських і присадибних господарствах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Подрібнювач, що містить вертикальний корпус, оснащений робочими органами, приймальний бункер, вивантажувальний патрубок та привідний пристрій, який відрізняється тим, що корпус закріплений на фланці електродвигуна, як робочий орган використовують молотковий ротор з закріпленими ріжучими ножами, при цьому молотки можуть бути як прямими, так і фігурними та закріпленими нерухомо або ж вільно рухатись. 2. Подрібнювач за п. 1, який відрізняється тим, що приймальний бункер виконаний з морозостійкого поліпропілену. 2 UA 78130 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
