Патрон безгільзовий

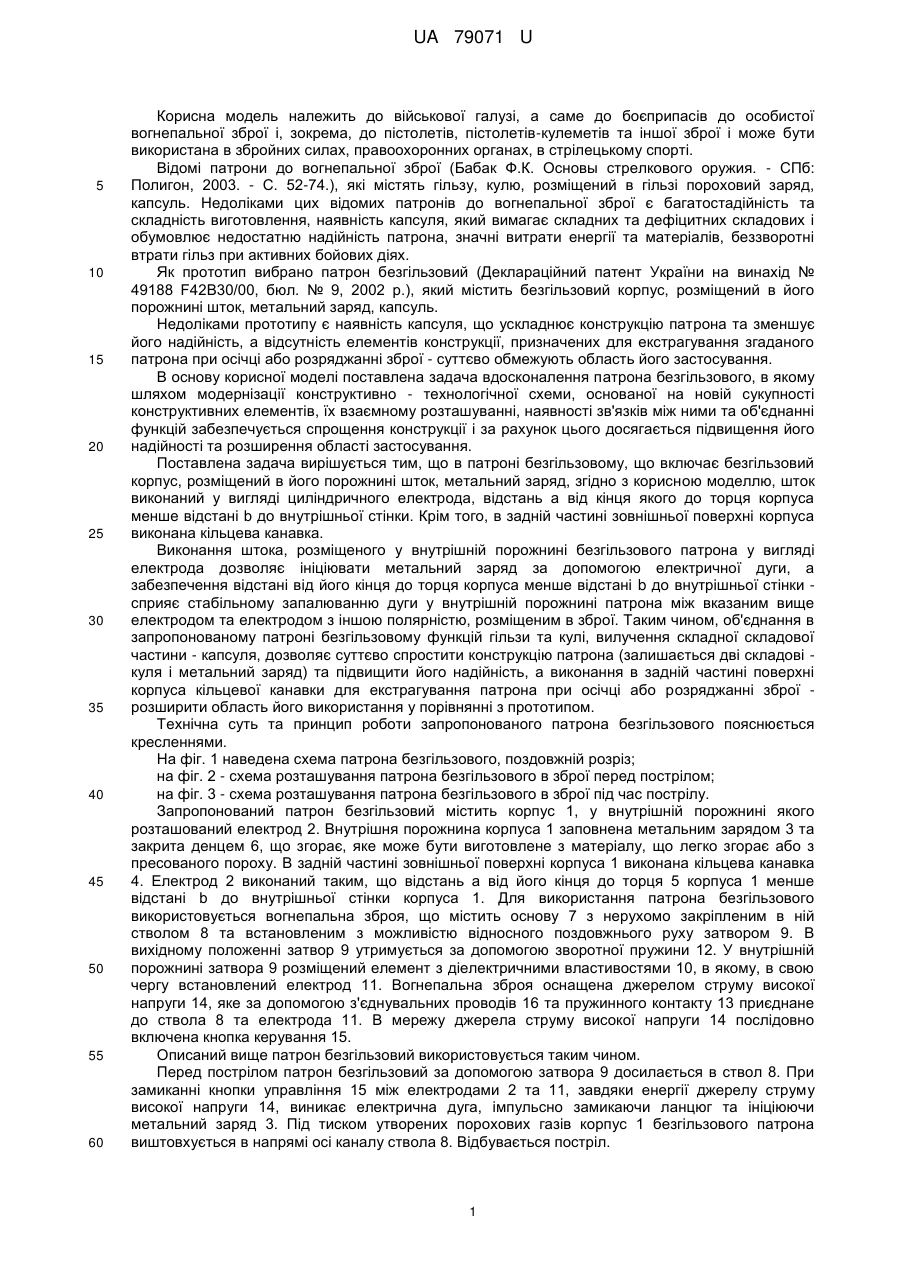

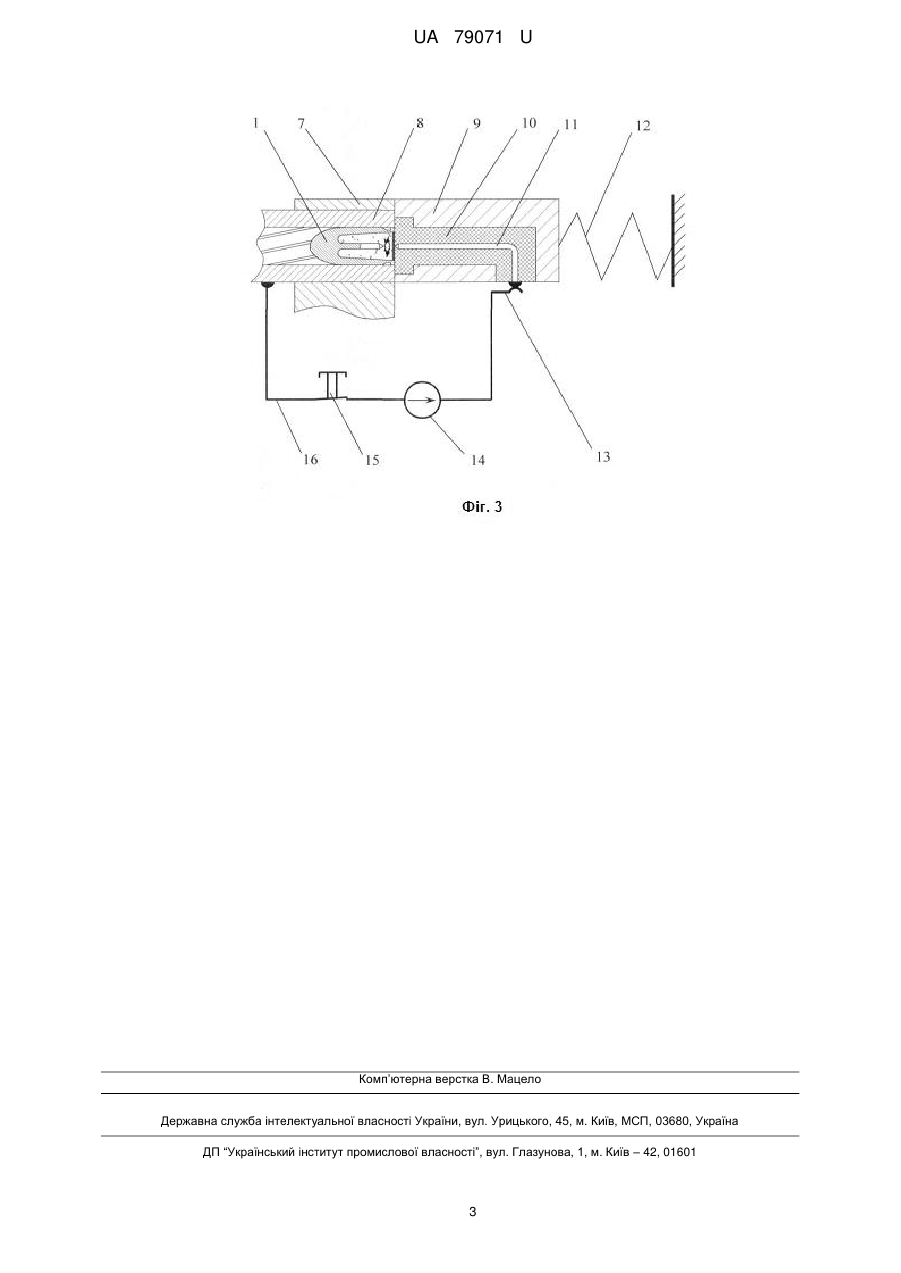

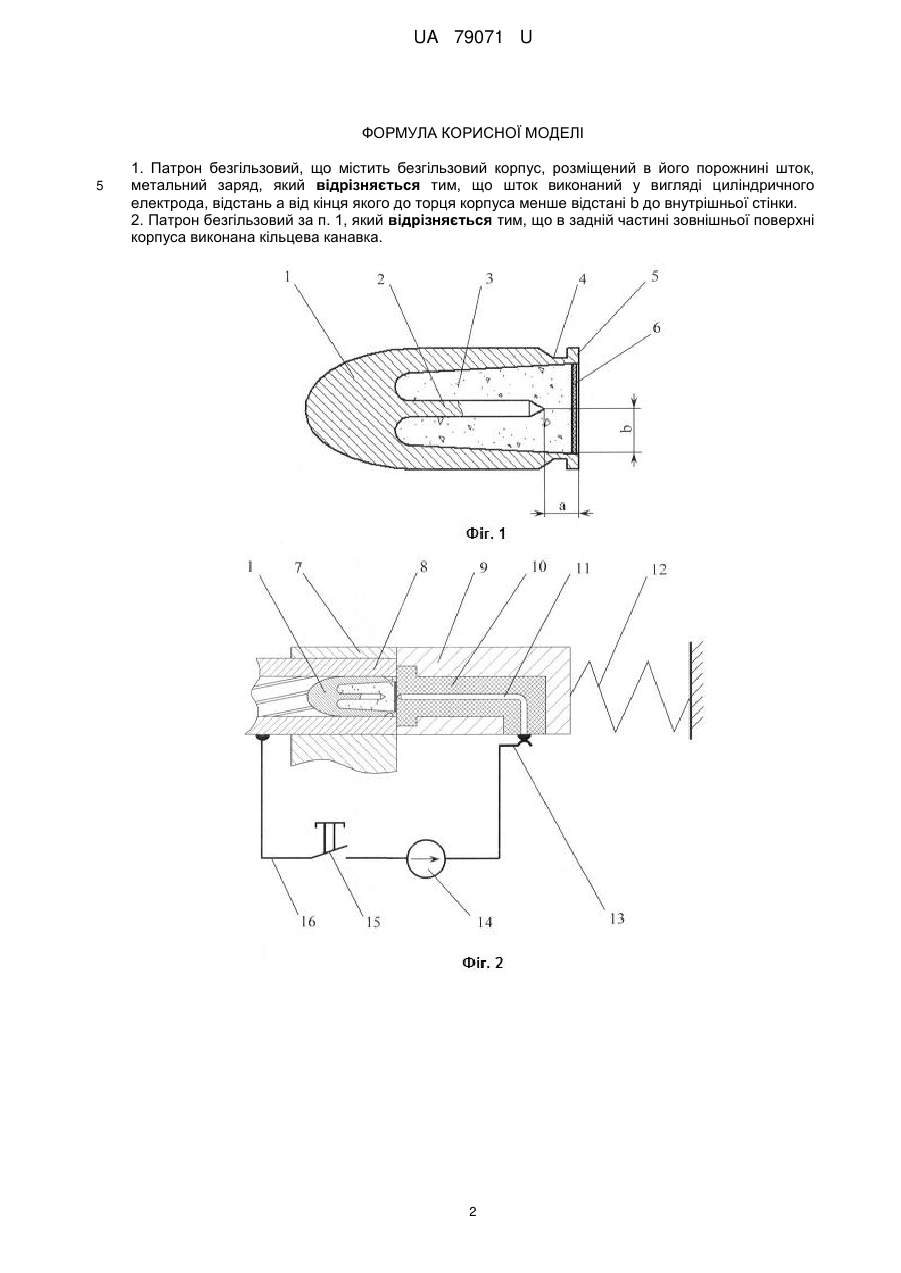

Реферат: UA 79071 U UA 79071 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до військової галузі, а саме до боєприпасів до особистої вогнепальної зброї і, зокрема, до пістолетів, пістолетів-кулеметів та іншої зброї і може бути використана в збройних силах, правоохоронних органах, в стрілецькому спорті. Відомі патрони до вогнепальної зброї (Бабак Ф.К. Основы стрелкового оружия. - СПб: Полигон, 2003. - С. 52-74.), які містять гільзу, кулю, розміщений в гільзі пороховий заряд, капсуль. Недоліками цих відомих патронів до вогнепальної зброї є багатостадійність та складність виготовлення, наявність капсуля, який вимагає складних та дефіцитних складових і обумовлює недостатню надійність патрона, значні витрати енергії та матеріалів, беззворотні втрати гільз при активних бойових діях. Як прототип вибрано патрон безгільзовий (Деклараційний патент України на винахід № 49188 F42B30/00, бюл. № 9, 2002 p.), який містить безгільзовий корпус, розміщений в його порожнині шток, метальний заряд, капсуль. Недоліками прототипу є наявність капсуля, що ускладнює конструкцію патрона та зменшує його надійність, а відсутність елементів конструкції, призначених для екстрагування згаданого патрона при осічці або розряджанні зброї - суттєво обмежують область його застосування. В основу корисної моделі поставлена задача вдосконалення патрона безгільзового, в якому шляхом модернізації конструктивно - технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні, наявності зв'язків між ними та об'єднанні функцій забезпечується спрощення конструкції і за рахунок цього досягається підвищення його надійності та розширення області застосування. Поставлена задача вирішується тим, що в патроні безгільзовому, що включає безгільзовий корпус, розміщений в його порожнині шток, метальний заряд, згідно з корисною моделлю, шток виконаний у вигляді циліндричного електрода, відстань а від кінця якого до торця корпуса менше відстані b до внутрішньої стінки. Крім того, в задній частині зовнішньої поверхні корпуса виконана кільцева канавка. Виконання штока, розміщеного у внутрішній порожнині безгільзового патрона у вигляді електрода дозволяє ініціювати метальний заряд за допомогою електричної дуги, а забезпечення відстані від його кінця до торця корпуса менше відстані b до внутрішньої стінки сприяє стабільному запалюванню дуги у внутрішній порожнині патрона між вказаним вище електродом та електродом з іншою полярністю, розміщеним в зброї. Таким чином, об'єднання в запропонованому патроні безгільзовому функцій гільзи та кулі, вилучення складної складової частини - капсуля, дозволяє суттєво спростити конструкцію патрона (залишається дві складові куля і метальний заряд) та підвищити його надійність, а виконання в задній частині поверхні корпуса кільцевої канавки для екстрагування патрона при осічці або розряджанні зброї розширити область його використання у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого патрона безгільзового пояснюється кресленнями. На фіг. 1 наведена схема патрона безгільзового, поздовжній розріз; на фіг. 2 - схема розташування патрона безгільзового в зброї перед пострілом; на фіг. 3 - схема розташування патрона безгільзового в зброї під час пострілу. Запропонований патрон безгільзовий містить корпус 1, у внутрішній порожнині якого розташований електрод 2. Внутрішня порожнина корпуса 1 заповнена метальним зарядом 3 та закрита денцем 6, що згорає, яке може бути виготовлене з матеріалу, що легко згорає або з пресованого пороху. В задній частині зовнішньої поверхні корпуса 1 виконана кільцева канавка 4. Електрод 2 виконаний таким, що відстань а від його кінця до торця 5 корпуса 1 менше відстані b до внутрішньої стінки корпуса 1. Для використання патрона безгільзового використовується вогнепальна зброя, що містить основу 7 з нерухомо закріпленим в ній стволом 8 та встановленим з можливістю відносного поздовжнього руху затвором 9. В вихідному положенні затвор 9 утримується за допомогою зворотної пружини 12. У внутрішній порожнині затвора 9 розміщений елемент з діелектричними властивостями 10, в якому, в свою чергу встановлений електрод 11. Вогнепальна зброя оснащена джерелом струму високої напруги 14, яке за допомогою з'єднувальних проводів 16 та пружинного контакту 13 приєднане до ствола 8 та електрода 11. В мережу джерела струму високої напруги 14 послідовно включена кнопка керування 15. Описаний вище патрон безгільзовий використовується таким чином. Перед пострілом патрон безгільзовий за допомогою затвора 9 досилається в ствол 8. При замиканні кнопки управління 15 між електродами 2 та 11, завдяки енергії джерелу струму високої напруги 14, виникає електрична дуга, імпульсно замикаючи ланцюг та ініціюючи метальний заряд 3. Під тиском утворених порохових газів корпус 1 безгільзового патрона виштовхується в напрямі осі каналу ствола 8. Відбувається постріл. 1 UA 79071 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Патрон безгільзовий, що містить безгільзовий корпус, розміщений в його порожнині шток, метальний заряд, який відрізняється тим, що шток виконаний у вигляді циліндричного електрода, відстань а від кінця якого до торця корпуса менше відстані b до внутрішньої стінки. 2. Патрон безгільзовий за п. 1, який відрізняється тим, що в задній частині зовнішньої поверхні корпуса виконана кільцева канавка. 2 UA 79071 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
