Плавучий стартовий комплекс

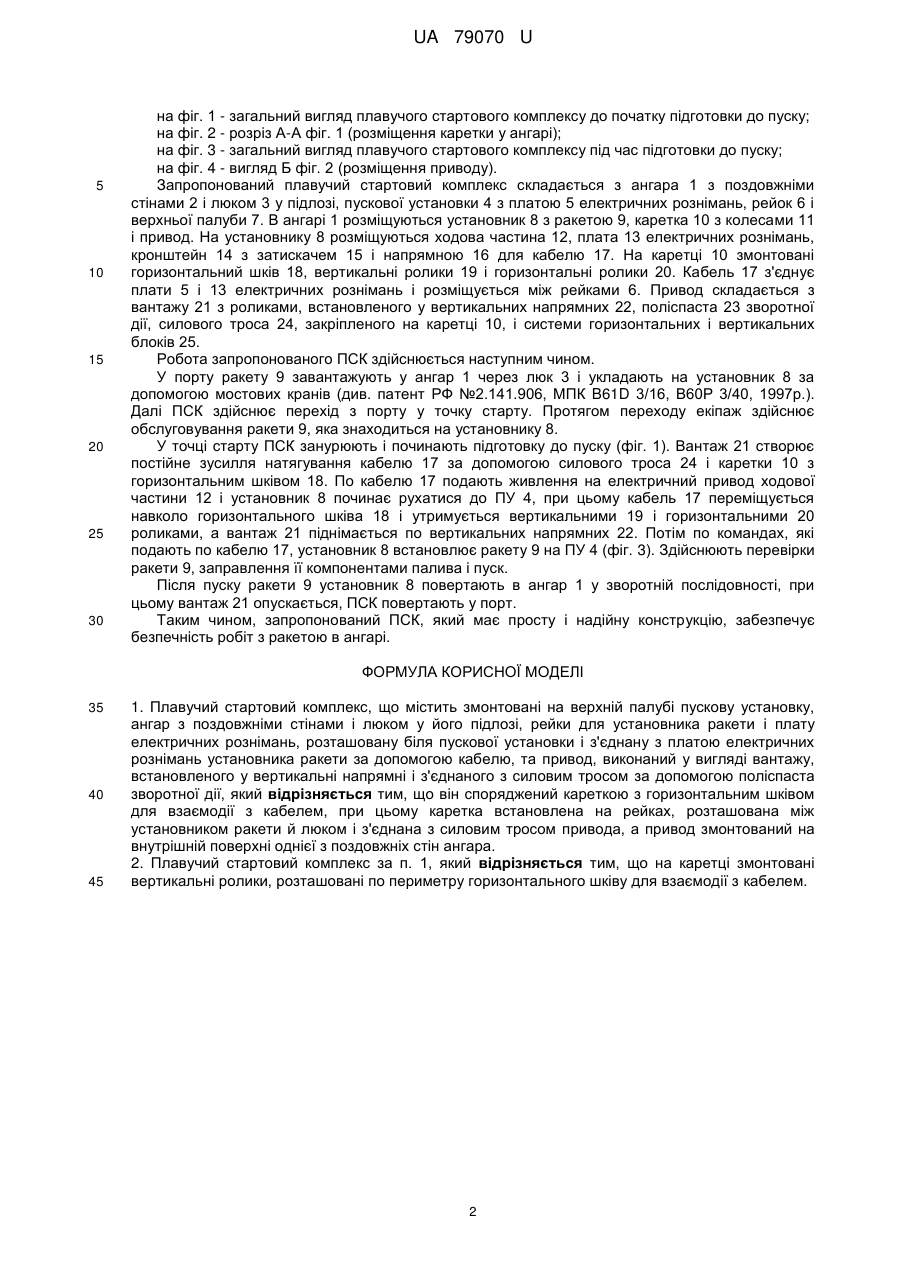

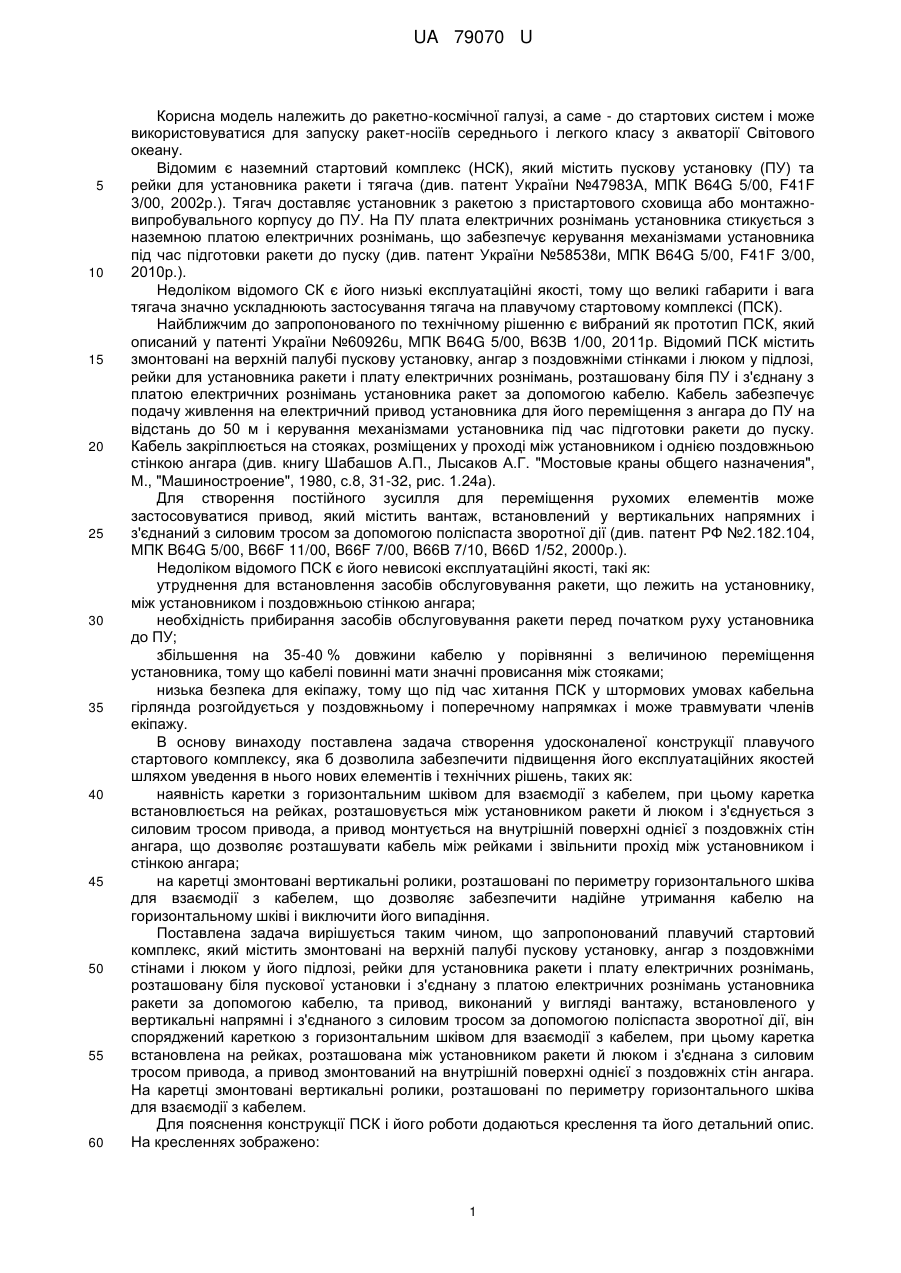

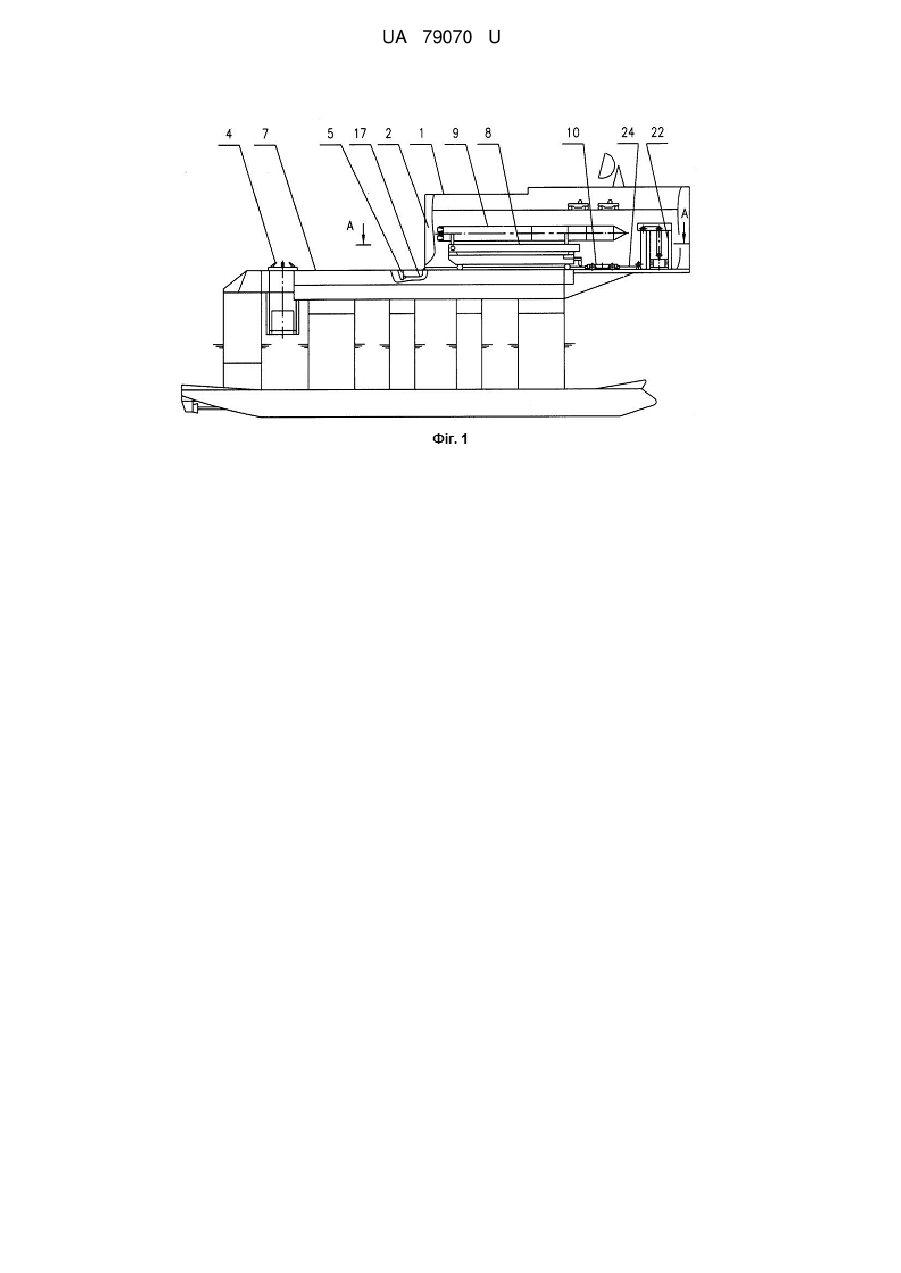

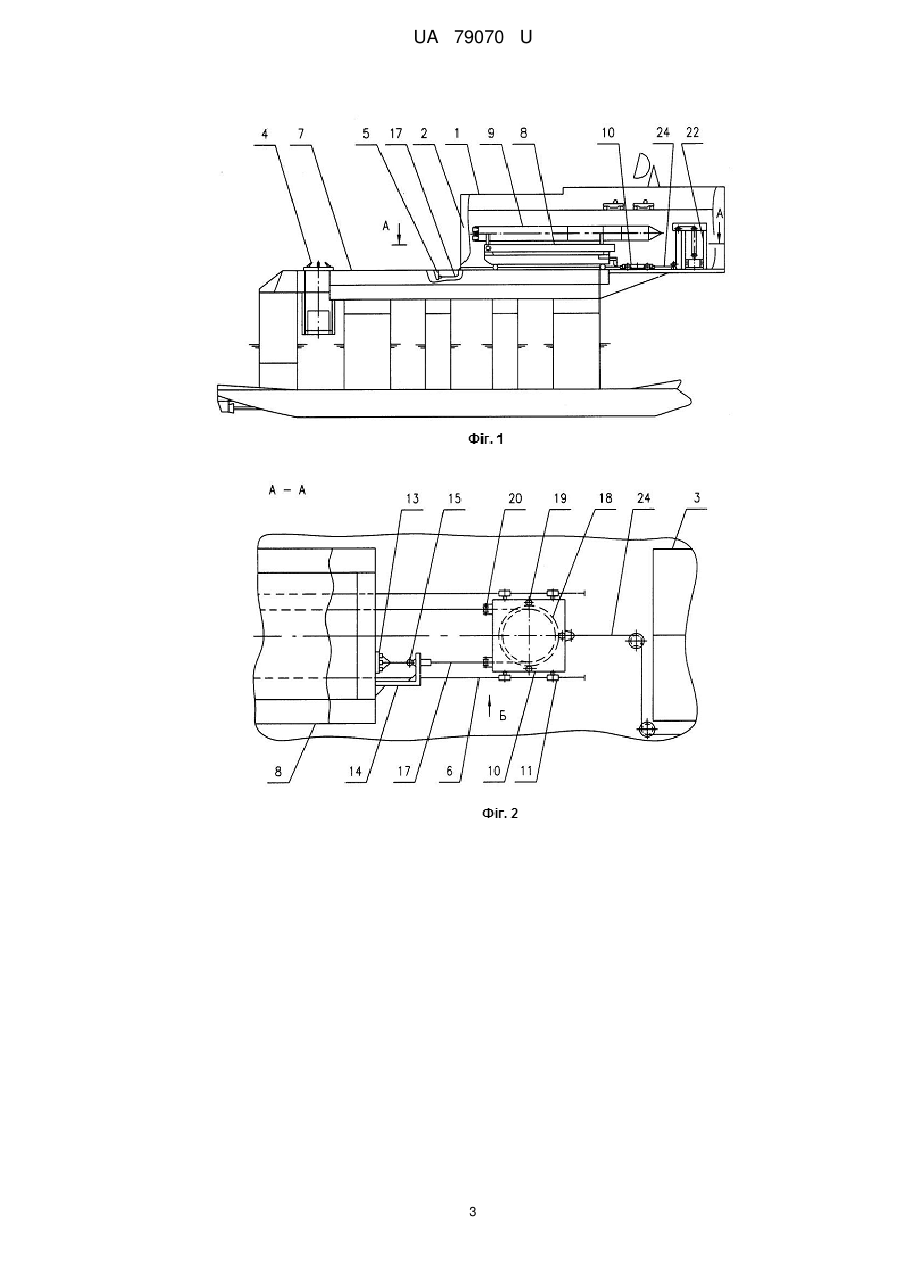

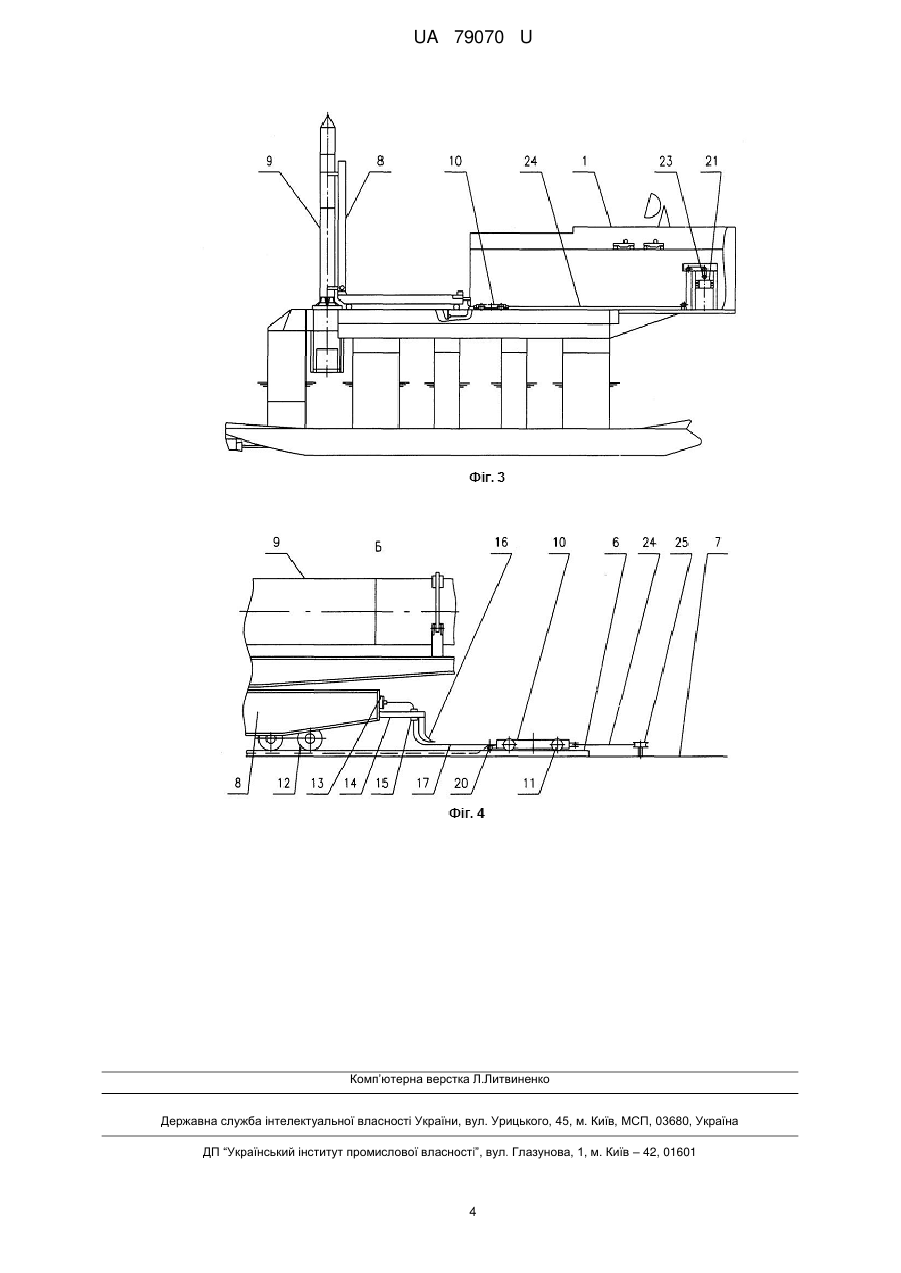

Реферат: Плавучий стартовий комплекс, містить змонтовані на верхній палубі пускову установку, ангар з поздовжніми стінами і люком у його підлозі, рейки для установника ракети і плату електричних рознімань, розташовану біля пускової установки і з'єднану з платою електричних рознімань установника ракети за допомогою кабелю, та привод, виконаний у вигляді вантажу, встановленого у вертикальні напрямні і з'єднаного з силовим тросом за допомогою поліспаста зворотної дії. Споряджений кареткою з горизонтальним шківом для взаємодії з кабелем, при цьому каретка встановлена на рейках, розташована між установником ракети й люком і з'єднана з силовим тросом привода, а привод змонтований на внутрішній поверхні однієї з поздовжніх стін ангара. На каретці змонтовані вертикальні ролики, розташовані по периметру горизонтального шківа для взаємодії з кабелем. UA 79070 U (12) UA 79070 U UA 79070 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ракетно-космічної галузі, а саме - до стартових систем і може використовуватися для запуску ракет-носіїв середнього і легкого класу з акваторії Світового океану. Відомим є наземний стартовий комплекс (НСК), який містить пускову установку (ПУ) та рейки для установника ракети і тягача (див. патент України №47983А, МПК B64G 5/00, F41F 3/00, 2002р.). Тягач доставляє установник з ракетою з пристартового сховища або монтажновипробувального корпусу до ПУ. На ПУ плата електричних рознімань установника стикується з наземною платою електричних рознімань, що забезпечує керування механізмами установника під час підготовки ракети до пуску (див. патент України №58538и, МПК B64G 5/00, F41F 3/00, 2010р.). Недоліком відомого СК є його низькі експлуатаційні якості, тому що великі габарити і вага тягача значно ускладнюють застосування тягача на плавучому стартовому комплексі (ПСК). Найближчим до запропонованого по технічному рішенню є вибраний як прототип ПСК, який описаний у патенті України №60926u, МПК B64G 5/00, В63В 1/00, 2011р. Відомий ПСК містить змонтовані на верхній палубі пускову установку, ангар з поздовжніми стінками і люком у підлозі, рейки для установника ракети і плату електричних рознімань, розташовану біля ПУ і з'єднану з платою електричних рознімань установника ракет за допомогою кабелю. Кабель забезпечує подачу живлення на електричний привод установника для його переміщення з ангара до ПУ на відстань до 50 м і керування механізмами установника під час підготовки ракети до пуску. Кабель закріплюється на стояках, розміщених у проході між установником і однією поздовжньою стінкою ангара (див. книгу Шабашов А.П., Лысаков А.Г. "Мостовые краны общего назначения", М., "Машиностроение", 1980, с.8, 31-32, рис. 1.24а). Для створення постійного зусилля для переміщення рухомих елементів може застосовуватися привод, який містить вантаж, встановлений у вертикальних напрямних і з'єднаний з силовим тросом за допомогою поліспаста зворотної дії (див. патент РФ №2.182.104, МПК B64G 5/00, B66F 11/00, B66F 7/00, В66В 7/10, B66D 1/52, 2000р.). Недоліком відомого ПСК є його невисокі експлуатаційні якості, такі як: утруднення для встановлення засобів обслуговування ракети, що лежить на установнику, між установником і поздовжньою стінкою ангара; необхідність прибирання засобів обслуговування ракети перед початком руху установника до ПУ; збільшення на 35-40 % довжини кабелю у порівнянні з величиною переміщення установника, тому що кабелі повинні мати значні провисання між стояками; низька безпека для екіпажу, тому що під час хитання ПСК у штормових умовах кабельна гірлянда розгойдується у поздовжньому і поперечному напрямках і може травмувати членів екіпажу. В основу винаходу поставлена задача створення удосконаленої конструкції плавучого стартового комплексу, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: наявність каретки з горизонтальним шківом для взаємодії з кабелем, при цьому каретка встановлюється на рейках, розташовується між установником ракети й люком і з'єднується з силовим тросом привода, а привод монтується на внутрішній поверхні однієї з поздовжніх стін ангара, що дозволяє розташувати кабель між рейками і звільнити прохід між установником і стінкою ангара; на каретці змонтовані вертикальні ролики, розташовані по периметру горизонтального шківа для взаємодії з кабелем, що дозволяє забезпечити надійне утримання кабелю на горизонтальному шківі і виключити його випадіння. Поставлена задача вирішується таким чином, що запропонований плавучий стартовий комплекс, який містить змонтовані на верхній палубі пускову установку, ангар з поздовжніми стінами і люком у його підлозі, рейки для установника ракети і плату електричних рознімань, розташовану біля пускової установки і з'єднану з платою електричних рознімань установника ракети за допомогою кабелю, та привод, виконаний у вигляді вантажу, встановленого у вертикальні напрямні і з'єднаного з силовим тросом за допомогою поліспаста зворотної дії, він споряджений кареткою з горизонтальним шківом для взаємодії з кабелем, при цьому каретка встановлена на рейках, розташована між установником ракети й люком і з'єднана з силовим тросом привода, а привод змонтований на внутрішній поверхні однієї з поздовжніх стін ангара. На каретці змонтовані вертикальні ролики, розташовані по периметру горизонтального шківа для взаємодії з кабелем. Для пояснення конструкції ПСК і його роботи додаються креслення та його детальний опис. На кресленнях зображено: 1 UA 79070 U 5 10 15 20 25 30 на фіг. 1 - загальний вигляд плавучого стартового комплексу до початку підготовки до пуску; на фіг. 2 - розріз А-А фіг. 1 (розміщення каретки у ангарі); на фіг. 3 - загальний вигляд плавучого стартового комплексу під час підготовки до пуску; на фіг. 4 - вигляд Б фіг. 2 (розміщення приводу). Запропонований плавучий стартовий комплекс складається з ангара 1 з поздовжніми стінами 2 і люком 3 у підлозі, пускової установки 4 з платою 5 електричних рознімань, рейок 6 і верхньої палуби 7. В ангарі 1 розміщуються установник 8 з ракетою 9, каретка 10 з колесами 11 і привод. На установнику 8 розміщуються ходова частина 12, плата 13 електричних рознімань, кронштейн 14 з затискачем 15 і напрямною 16 для кабелю 17. На каретці 10 змонтовані горизонтальний шків 18, вертикальні ролики 19 і горизонтальні ролики 20. Кабель 17 з'єднує плати 5 і 13 електричних рознімань і розміщується між рейками 6. Привод складається з вантажу 21 з роликами, встановленого у вертикальних напрямних 22, поліспаста 23 зворотної дії, силового троса 24, закріпленого на каретці 10, і системи горизонтальних і вертикальних блоків 25. Робота запропонованого ПСК здійснюється наступним чином. У порту ракету 9 завантажують у ангар 1 через люк 3 і укладають на установник 8 за допомогою мостових кранів (див. патент РФ №2.141.906, МПК B61D 3/16, В60Р 3/40, 1997р.). Далі ПСК здійснює перехід з порту у точку старту. Протягом переходу екіпаж здійснює обслуговування ракети 9, яка знаходиться на установнику 8. У точці старту ПСК занурюють і починають підготовку до пуску (фіг. 1). Вантаж 21 створює постійне зусилля натягування кабелю 17 за допомогою силового троса 24 і каретки 10 з горизонтальним шківом 18. По кабелю 17 подають живлення на електричний привод ходової частини 12 і установник 8 починає рухатися до ПУ 4, при цьому кабель 17 переміщується навколо горизонтального шківа 18 і утримується вертикальними 19 і горизонтальними 20 роликами, а вантаж 21 піднімається по вертикальних напрямних 22. Потім по командах, які подають по кабелю 17, установник 8 встановлює ракету 9 на ПУ 4 (фіг. 3). Здійснюють перевірки ракети 9, заправлення її компонентами палива і пуск. Після пуску ракети 9 установник 8 повертають в ангар 1 у зворотній послідовності, при цьому вантаж 21 опускається, ПСК повертають у порт. Таким чином, запропонований ПСК, який має просту і надійну конструкцію, забезпечує безпечність робіт з ракетою в ангарі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Плавучий стартовий комплекс, що містить змонтовані на верхній палубі пускову установку, ангар з поздовжніми стінами і люком у його підлозі, рейки для установника ракети і плату електричних рознімань, розташовану біля пускової установки і з'єднану з платою електричних рознімань установника ракети за допомогою кабелю, та привод, виконаний у вигляді вантажу, встановленого у вертикальні напрямні і з'єднаного з силовим тросом за допомогою поліспаста зворотної дії, який відрізняється тим, що він споряджений кареткою з горизонтальним шківом для взаємодії з кабелем, при цьому каретка встановлена на рейках, розташована між установником ракети й люком і з'єднана з силовим тросом привода, а привод змонтований на внутрішній поверхні однієї з поздовжніх стін ангара. 2. Плавучий стартовий комплекс за п. 1, який відрізняється тим, що на каретці змонтовані вертикальні ролики, розташовані по периметру горизонтального шківу для взаємодії з кабелем. 2 UA 79070 U 3 UA 79070 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
