Рольганг коливний

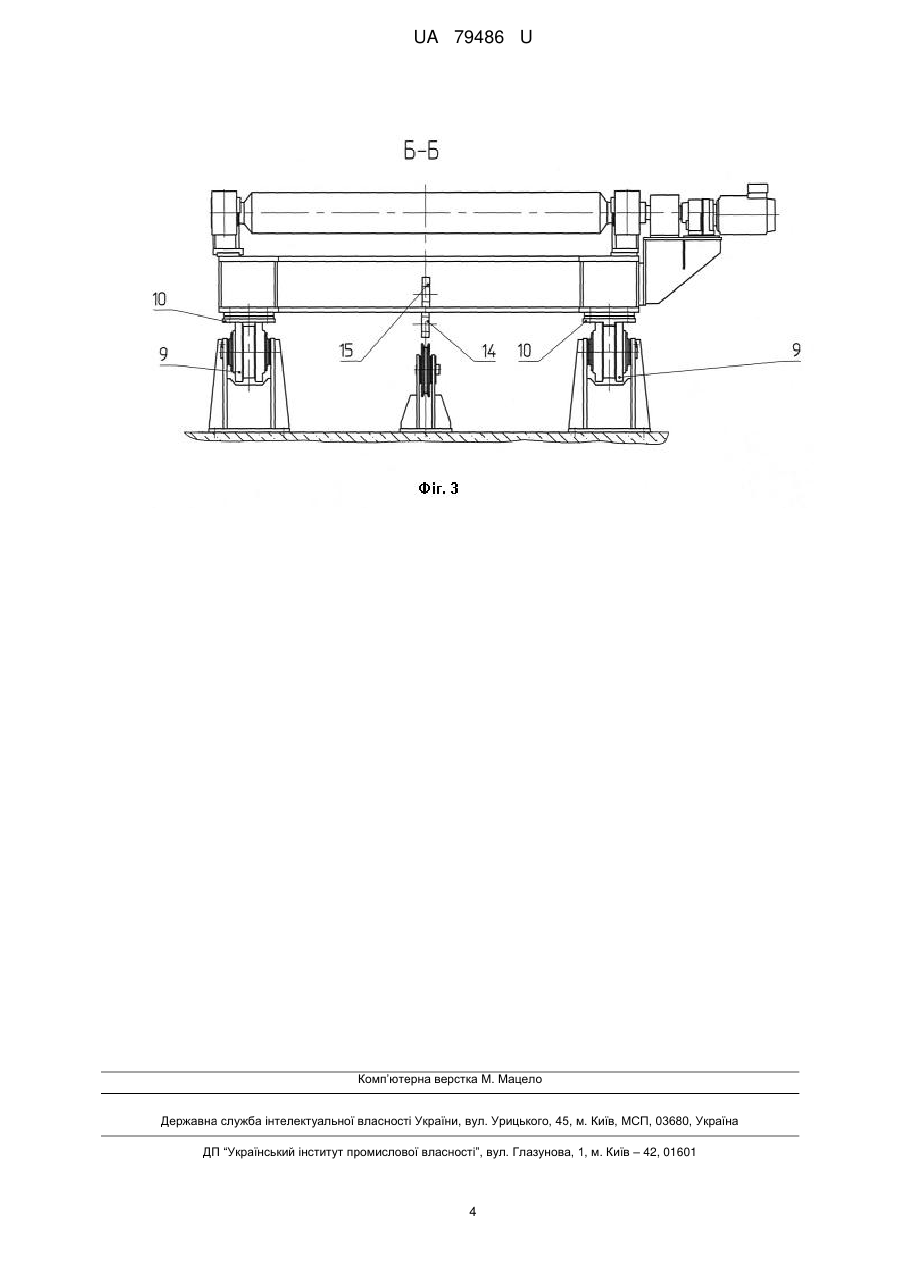

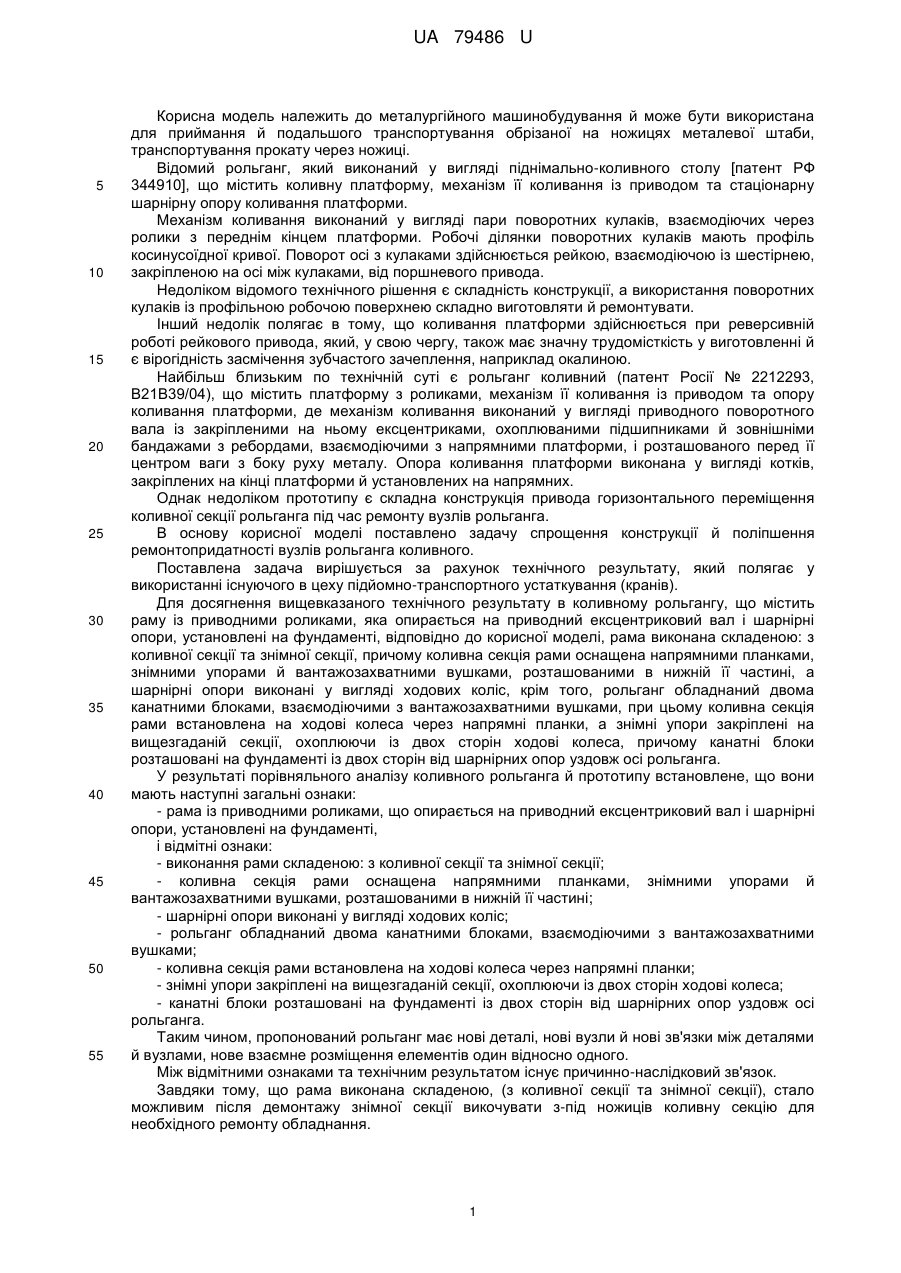

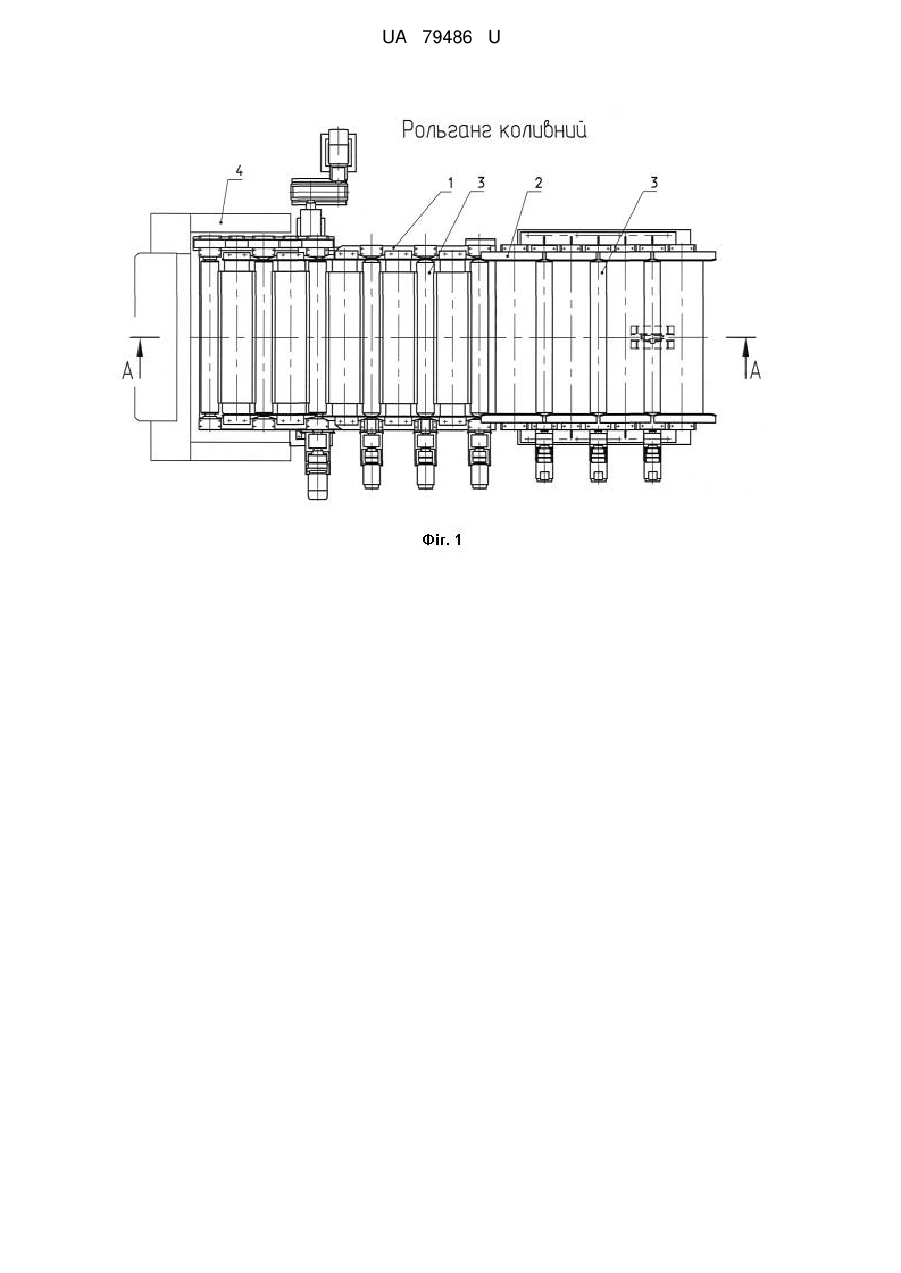

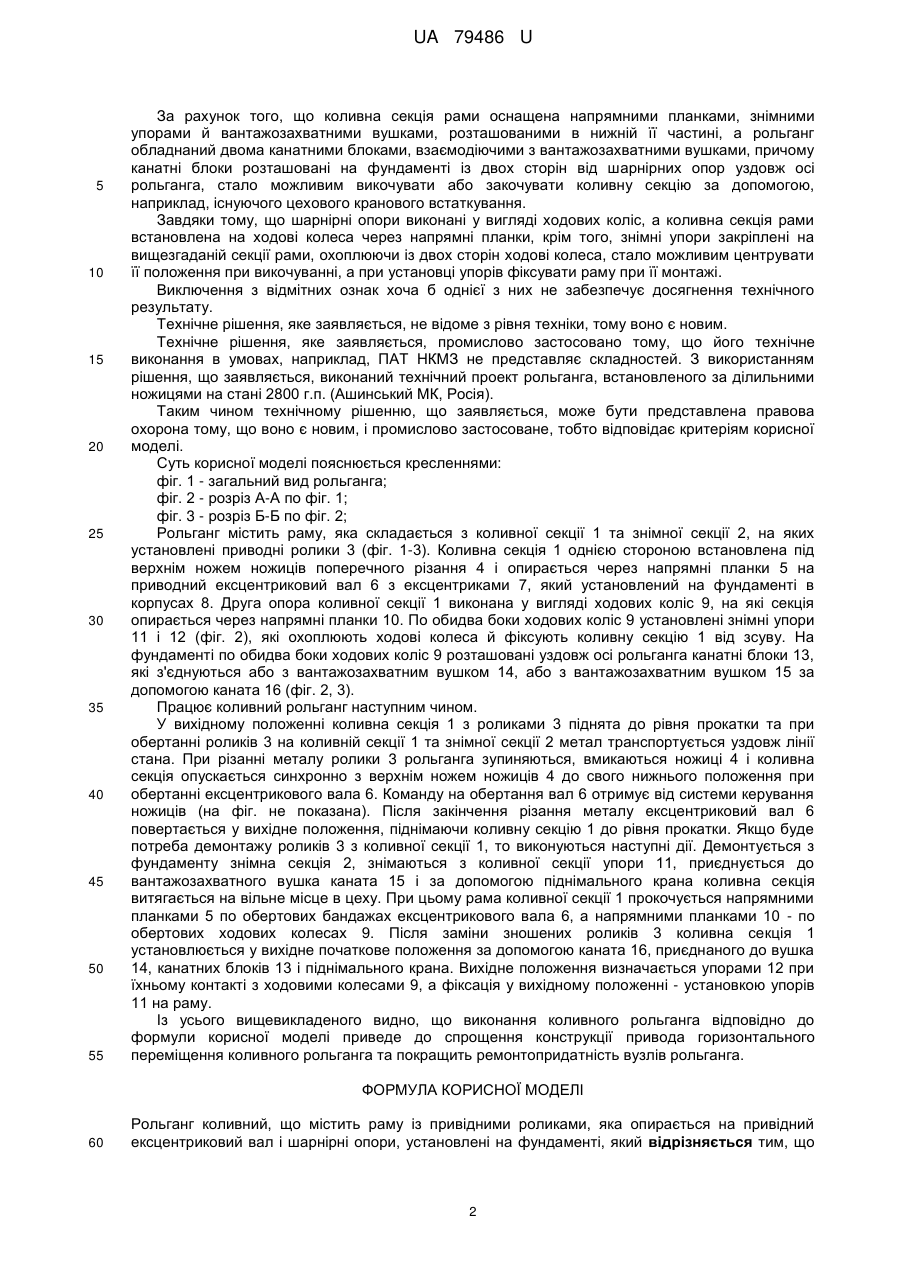

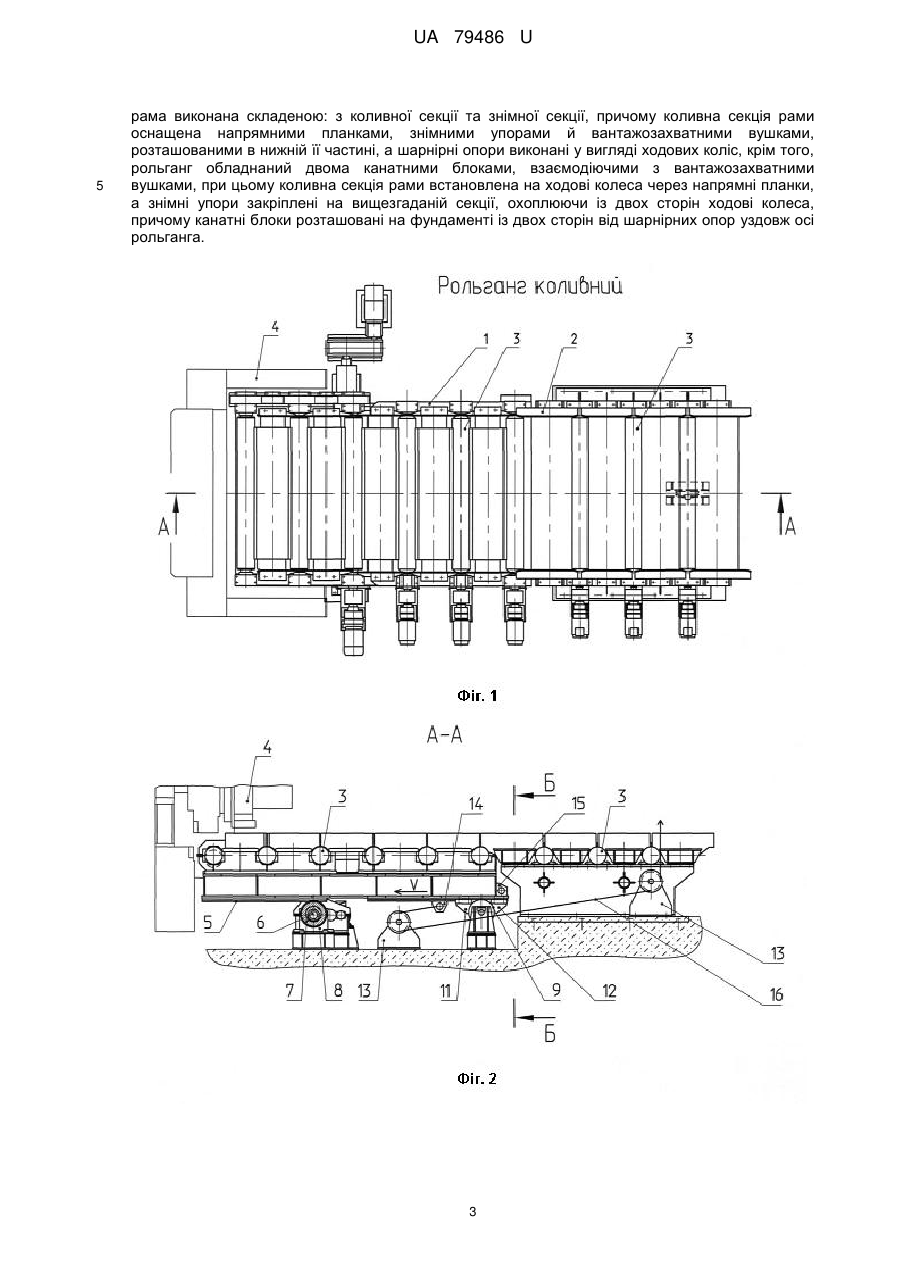

Реферат: Рольганг коливний, містить раму із привідними роликами, яка опирається на привідний ексцентриковий вал і шарнірні опори, установлені на фундаменті, причому рама виконана складеною: з коливної секції та знімної секції, причому коливна секція рами оснащена напрямними планками, знімними упорами й вантажозахватними вушками, розташованими в нижній її частині, а шарнірні опори виконані у вигляді ходових коліс, крім того, рольганг обладнаний двома канатними блоками, взаємодіючими з вантажозахватними вушками, при цьому коливна секція рами встановлена на ходові колеса через напрямні планки, а знімні упори закріплені на вищезгаданій секції, охоплюючи із двох сторін ходові колеса, причому канатні блоки розташовані на фундаменті із двох сторін від шарнірних опор уздовж осі рольганга. UA 79486 U (54) РОЛЬГАНГ КОЛИВНИЙ UA 79486 U UA 79486 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургійного машинобудування й може бути використана для приймання й подальшого транспортування обрізаної на ножицях металевої штаби, транспортування прокату через ножиці. Відомий рольганг, який виконаний у вигляді піднімально-коливного столу [патент РФ 344910], що містить коливну платформу, механізм її коливання із приводом та стаціонарну шарнірну опору коливання платформи. Механізм коливання виконаний у вигляді пари поворотних кулаків, взаємодіючих через ролики з переднім кінцем платформи. Робочі ділянки поворотних кулаків мають профіль косинусоїдної кривої. Поворот осі з кулаками здійснюється рейкою, взаємодіючою із шестірнею, закріпленою на осі між кулаками, від поршневого привода. Недоліком відомого технічного рішення є складність конструкції, а використання поворотних кулаків із профільною робочою поверхнею складно виготовляти й ремонтувати. Інший недолік полягає в тому, що коливання платформи здійснюється при реверсивній роботі рейкового привода, який, у свою чергу, також має значну трудомісткість у виготовленні й є вірогідність засмічення зубчастого зачеплення, наприклад окалиною. Найбільш близьким по технічній суті є рольганг коливний (патент Росії № 2212293, В21В39/04), що містить платформу з роликами, механізм її коливання із приводом та опору коливання платформи, де механізм коливання виконаний у вигляді приводного поворотного вала із закріпленими на ньому ексцентриками, охоплюваними підшипниками й зовнішніми бандажами з ребордами, взаємодіючими з напрямними платформи, і розташованого перед її центром ваги з боку руху металу. Опора коливання платформи виконана у вигляді котків, закріплених на кінці платформи й установлених на напрямних. Однак недоліком прототипу є складна конструкція привода горизонтального переміщення коливної секції рольганга під час ремонту вузлів рольганга. В основу корисної моделі поставлено задачу спрощення конструкції й поліпшення ремонтопридатності вузлів рольганга коливного. Поставлена задача вирішується за рахунок технічного результату, який полягає у використанні існуючого в цеху підйомно-транспортного устаткування (кранів). Для досягнення вищевказаного технічного результату в коливному рольгангу, що містить раму із приводними роликами, яка опирається на приводний ексцентриковий вал і шарнірні опори, установлені на фундаменті, відповідно до корисної моделі, рама виконана складеною: з коливної секції та знімної секції, причому коливна секція рами оснащена напрямними планками, знімними упорами й вантажозахватними вушками, розташованими в нижній її частині, а шарнірні опори виконані у вигляді ходових коліс, крім того, рольганг обладнаний двома канатними блоками, взаємодіючими з вантажозахватними вушками, при цьому коливна секція рами встановлена на ходові колеса через напрямні планки, а знімні упори закріплені на вищезгаданій секції, охоплюючи із двох сторін ходові колеса, причому канатні блоки розташовані на фундаменті із двох сторін від шарнірних опор уздовж осі рольганга. У результаті порівняльного аналізу коливного рольганга й прототипу встановлене, що вони мають наступні загальні ознаки: - рама із приводними роликами, що опирається на приводний ексцентриковий вал і шарнірні опори, установлені на фундаменті, i відмітні ознаки: - виконання рами складеною: з коливної секції та знімної секції; - коливна секція рами оснащена напрямними планками, знімними упорами й вантажозахватними вушками, розташованими в нижній її частині; - шарнірні опори виконані у вигляді ходових коліс; - рольганг обладнаний двома канатними блоками, взаємодіючими з вантажозахватними вушками; - коливна секція рами встановлена на ходові колеса через напрямні планки; - знімні упори закріплені на вищезгаданій секції, охоплюючи із двох сторін ходові колеса; - канатні блоки розташовані на фундаменті із двох сторін від шарнірних опор уздовж осі рольганга. Таким чином, пропонований рольганг має нові деталі, нові вузли й нові зв'язки між деталями й вузлами, нове взаємне розміщення елементів один відносно одного. Між відмітними ознаками та технічним результатом існує причинно-наслідковий зв'язок. Завдяки тому, що рама виконана складеною, (з коливної секції та знімної секції), стало можливим після демонтажу знімної секції викочувати з-під ножиців коливну секцію для необхідного ремонту обладнання. 1 UA 79486 U 5 10 15 20 25 30 35 40 45 50 55 За рахунок того, що коливна секція рами оснащена напрямними планками, знімними упорами й вантажозахватними вушками, розташованими в нижній її частині, а рольганг обладнаний двома канатними блоками, взаємодіючими з вантажозахватними вушками, причому канатні блоки розташовані на фундаменті із двох сторін від шарнірних опор уздовж осі рольганга, стало можливим викочувати або закочувати коливну секцію за допомогою, наприклад, існуючого цехового кранового встаткування. Завдяки тому, що шарнірні опори виконані у вигляді ходових коліс, а коливна секція рами встановлена на ходові колеса через напрямні планки, крім того, знімні упори закріплені на вищезгаданій секції рами, охоплюючи із двох сторін ходові колеса, стало можливим центрувати її положення при викочуванні, а при установці упорів фіксувати раму при її монтажі. Виключення з відмітних ознак хоча б однієї з них не забезпечує досягнення технічного результату. Технічне рішення, яке заявляється, не відоме з рівня техніки, тому воно є новим. Технічне рішення, яке заявляється, промислово застосовано тому, що його технічне виконання в умовах, наприклад, ПАТ НКМЗ не представляє складностей. З використанням рішення, що заявляється, виконаний технічний проект рольганга, встановленого за ділильними ножицями на стані 2800 г.п. (Ашинський МК, Росія). Таким чином технічному рішенню, що заявляється, може бути представлена правова охорона тому, що воно є новим, і промислово застосоване, тобто відповідає критеріям корисної моделі. Суть корисної моделі пояснюється кресленнями: фіг. 1 - загальний вид рольганга; фіг. 2 - розріз А-А по фіг. 1; фіг. 3 - розріз Б-Б по фіг. 2; Рольганг містить раму, яка складається з коливної секції 1 та знімної секції 2, на яких установлені приводні ролики 3 (фіг. 1-3). Коливна секція 1 однією стороною встановлена під верхнім ножем ножиців поперечного різання 4 і опирається через напрямні планки 5 на приводний ексцентриковий вал 6 з ексцентриками 7, який установлений на фундаменті в корпусах 8. Друга опора коливної секції 1 виконана у вигляді ходових коліс 9, на які секція опирається через напрямні планки 10. По обидва боки ходових коліс 9 установлені знімні упори 11 і 12 (фіг. 2), які охоплюють ходові колеса й фіксують коливну секцію 1 від зсуву. На фундаменті по обидва боки ходових коліс 9 розташовані уздовж осі рольганга канатні блоки 13, які з'єднуються або з вантажозахватним вушком 14, або з вантажозахватним вушком 15 за допомогою каната 16 (фіг. 2, 3). Працює коливний рольганг наступним чином. У вихідному положенні коливна секція 1 з роликами 3 піднята до рівня прокатки та при обертанні роликів 3 на коливній секції 1 та знімної секції 2 метал транспортується уздовж лінії стана. При різанні металу ролики 3 рольганга зупиняються, вмикаються ножиці 4 і коливна секція опускається синхронно з верхнім ножем ножиців 4 до свого нижнього положення при обертанні ексцентрикового вала 6. Команду на обертання вал 6 отримує від системи керування ножиців (на фіг. не показана). Після закінчення різання металу ексцентриковий вал 6 повертається у вихідне положення, піднімаючи коливну секцію 1 до рівня прокатки. Якщо буде потреба демонтажу роликів 3 з коливної секції 1, то виконуються наступні дії. Демонтується з фундаменту знімна секція 2, знімаються з коливної секції упори 11, приєднується до вантажозахватного вушка каната 15 і за допомогою піднімального крана коливна секція витягається на вільне місце в цеху. При цьому рама коливної секції 1 прокочується напрямними планками 5 по обертових бандажах ексцентрикового вала 6, а напрямними планками 10 - по обертових ходових колесах 9. Після заміни зношених роликів 3 коливна секція 1 установлюється у вихідне початкове положення за допомогою каната 16, приєднаного до вушка 14, канатних блоків 13 іпіднімального крана. Вихідне положення визначається упорами 12 при їхньому контакті з ходовими колесами 9, а фіксація у вихідному положенні - установкою упорів 11 на раму. Із усього вищевикладеного видно, що виконання коливного рольганга відповідно до формули корисної моделі приведе до спрощення конструкції привода горизонтального переміщення коливного рольганга та покращить ремонтопридатність вузлів рольганга. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Рольганг коливний, що містить раму із привідними роликами, яка опирається на привідний ексцентриковий вал і шарнірні опори, установлені на фундаменті, який відрізняється тим, що 2 UA 79486 U 5 рама виконана складеною: з коливної секції та знімної секції, причому коливна секція рами оснащена напрямними планками, знімними упорами й вантажозахватними вушками, розташованими в нижній її частині, а шарнірні опори виконані у вигляді ходових коліс, крім того, рольганг обладнаний двома канатними блоками, взаємодіючими з вантажозахватними вушками, при цьому коливна секція рами встановлена на ходові колеса через напрямні планки, а знімні упори закріплені на вищезгаданій секції, охоплюючи із двох сторін ходові колеса, причому канатні блоки розташовані на фундаменті із двох сторін від шарнірних опор уздовж осі рольганга. 3 UA 79486 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
