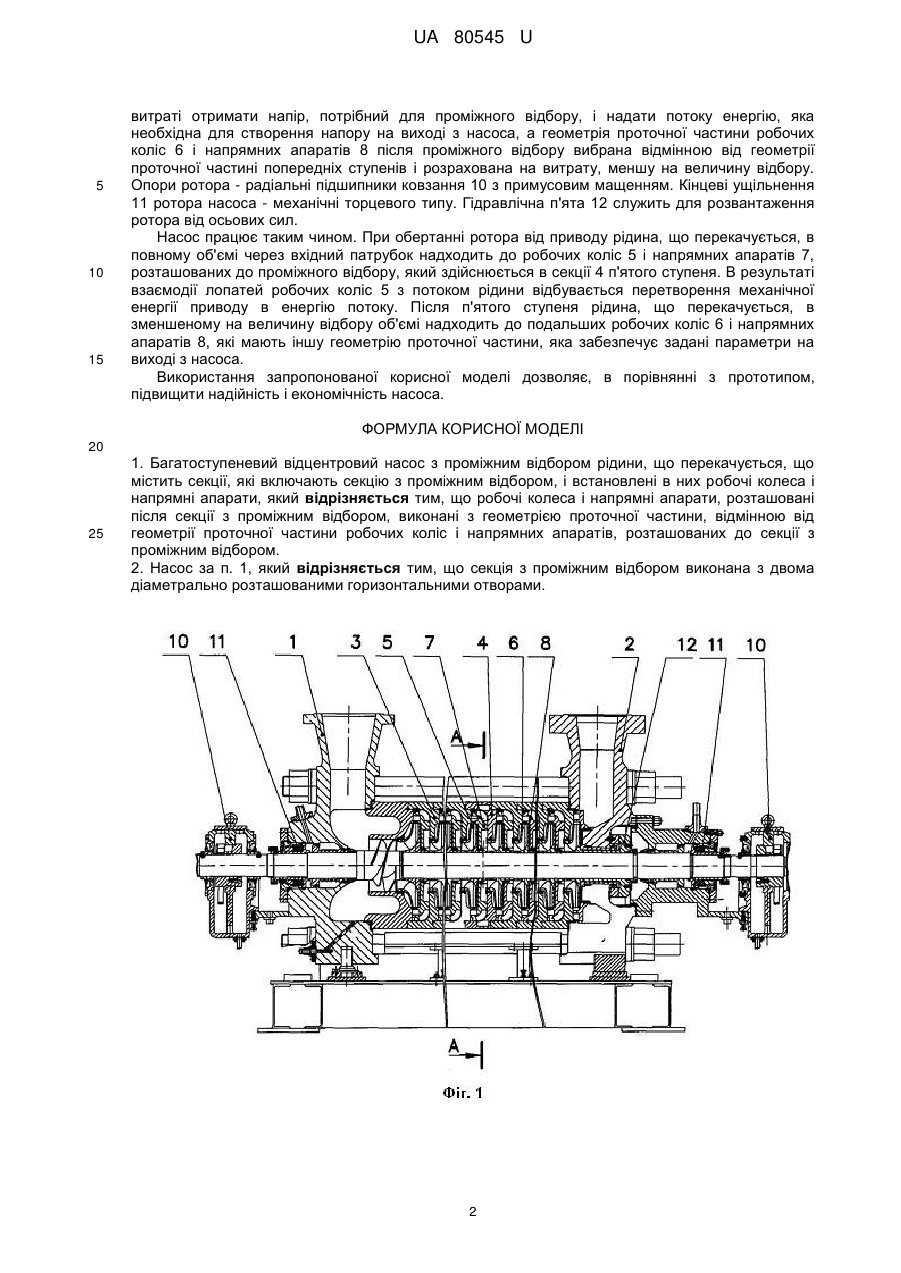

Багатоступеневий відцентровий насос з проміжним відбором рідини, що перекачується

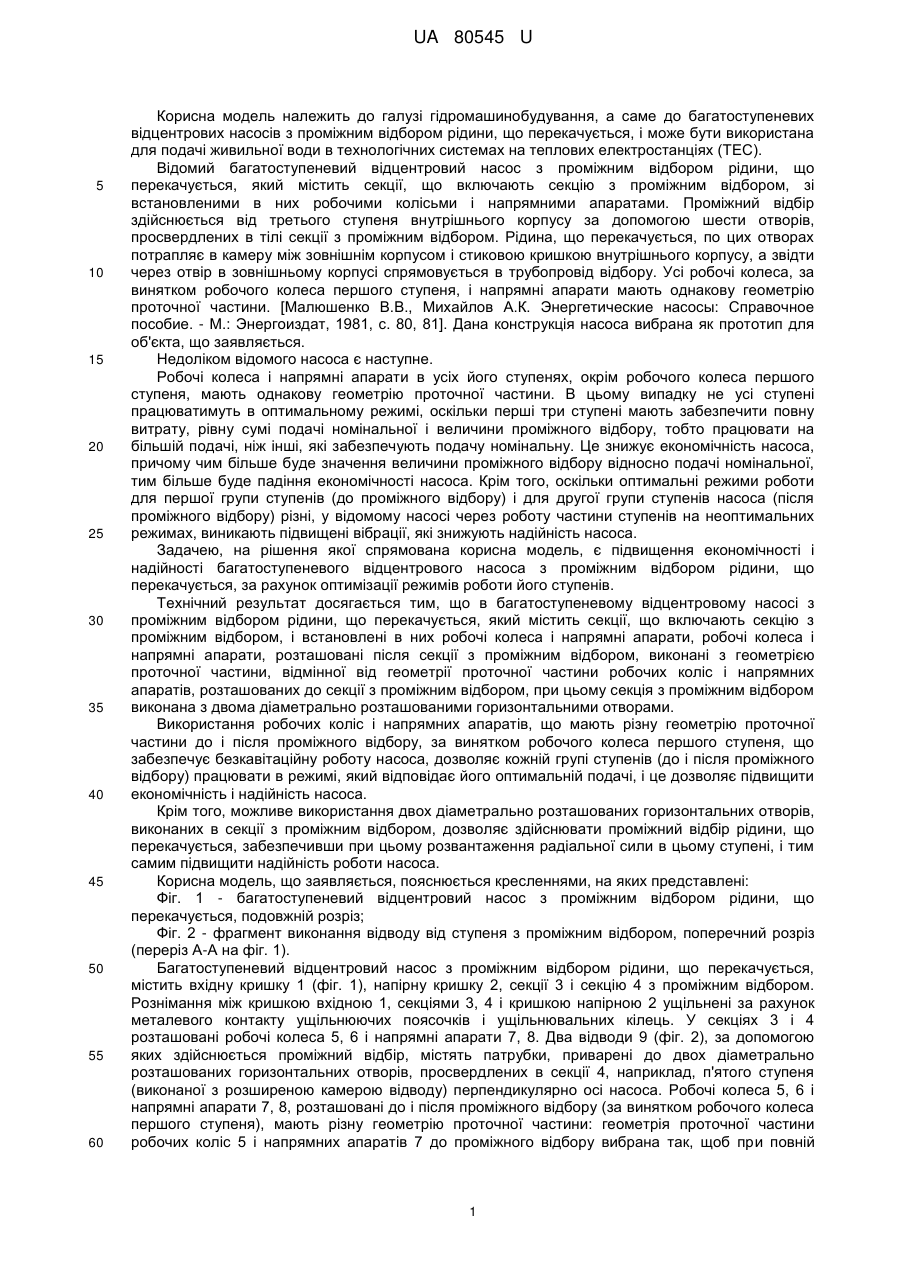

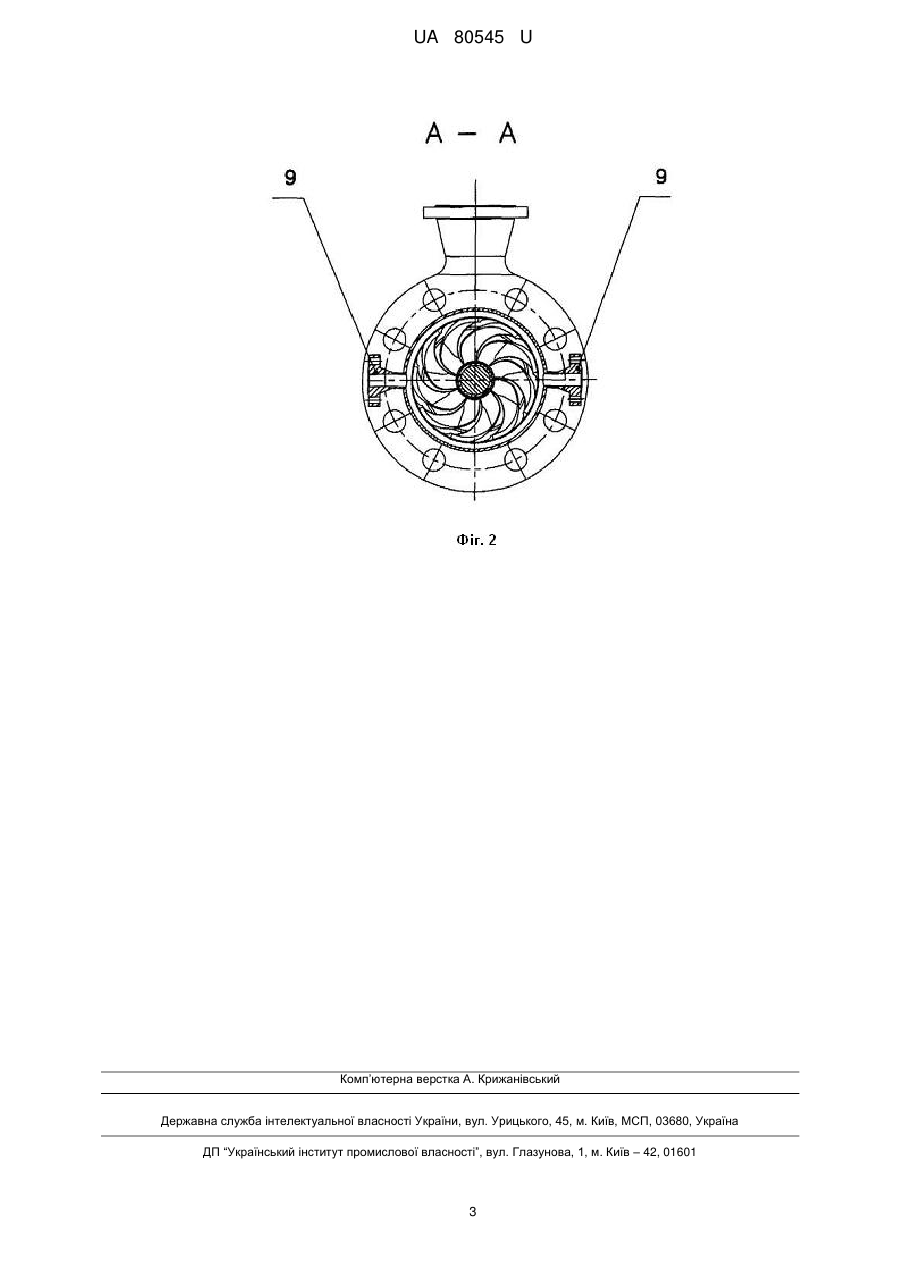

Реферат: Багатоступеневий відцентровий насос з проміжним відбором рідини, що перекачується, що містить секції, які включають секцію з проміжним відбором, і встановлені в них робочі колеса і напрямні апарати, крім того робочі колеса і напрямні апарати, розташовані після секції з проміжним відбором, виконані з геометрією проточної частини, відмінною від геометрії проточної частини робочих коліс і напрямних апаратів, розташованих до секції з проміжним відбором. UA 80545 U (12) UA 80545 U UA 80545 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гідромашинобудування, а саме до багатоступеневих відцентрових насосів з проміжним відбором рідини, що перекачується, і може бути використана для подачі живильної води в технологічних системах на теплових електростанціях (ТЕС). Відомий багатоступеневий відцентровий насос з проміжним відбором рідини, що перекачується, який містить секції, що включають секцію з проміжним відбором, зі встановленими в них робочими колісьми і напрямними апаратами. Проміжний відбір здійснюється від третього ступеня внутрішнього корпусу за допомогою шести отворів, просвердлених в тілі секції з проміжним відбором. Рідина, що перекачується, по цих отворах потрапляє в камеру між зовнішнім корпусом і стиковою кришкою внутрішнього корпусу, а звідти через отвір в зовнішньому корпусі спрямовується в трубопровід відбору. Усі робочі колеса, за винятком робочого колеса першого ступеня, і напрямні апарати мають однакову геометрію проточної частини. [Малюшенко В.В., Михайлов А.К. Энергетические насосы: Справочное пособие. - М.: Энергоиздат, 1981, с. 80, 81]. Дана конструкція насоса вибрана як прототип для об'єкта, що заявляється. Недоліком відомого насоса є наступне. Робочі колеса і напрямні апарати в усіх його ступенях, окрім робочого колеса першого ступеня, мають однакову геометрію проточної частини. В цьому випадку не усі ступені працюватимуть в оптимальному режимі, оскільки перші три ступені мають забезпечити повну витрату, рівну сумі подачі номінальної і величини проміжного відбору, тобто працювати на більшій подачі, ніж інші, які забезпечують подачу номінальну. Це знижує економічність насоса, причому чим більше буде значення величини проміжного відбору відносно подачі номінальної, тим більше буде падіння економічності насоса. Крім того, оскільки оптимальні режими роботи для першої групи ступенів (до проміжного відбору) і для другої групи ступенів насоса (після проміжного відбору) різні, у відомому насосі через роботу частини ступенів на неоптимальних режимах, виникають підвищені вібрації, які знижують надійність насоса. Задачею, на рішення якої спрямована корисна модель, є підвищення економічності і надійності багатоступеневого відцентрового насоса з проміжним відбором рідини, що перекачується, за рахунок оптимізації режимів роботи його ступенів. Технічний результат досягається тим, що в багатоступеневому відцентровому насосі з проміжним відбором рідини, що перекачується, який містить секції, що включають секцію з проміжним відбором, і встановлені в них робочі колеса і напрямні апарати, робочі колеса і напрямні апарати, розташовані після секції з проміжним відбором, виконані з геометрією проточної частини, відмінної від геометрії проточної частини робочих коліс і напрямних апаратів, розташованих до секції з проміжним відбором, при цьому секція з проміжним відбором виконана з двома діаметрально розташованими горизонтальними отворами. Використання робочих коліс і напрямних апаратів, що мають різну геометрію проточної частини до і після проміжного відбору, за винятком робочого колеса першого ступеня, що забезпечує безкавітаційну роботу насоса, дозволяє кожній групі ступенів (до і після проміжного відбору) працювати в режимі, який відповідає його оптимальній подачі, і це дозволяє підвищити економічність і надійність насоса. Крім того, можливе використання двох діаметрально розташованих горизонтальних отворів, виконаних в секції з проміжним відбором, дозволяє здійснювати проміжний відбір рідини, що перекачується, забезпечивши при цьому розвантаження радіальної сили в цьому ступені, і тим самим підвищити надійність роботи насоса. Корисна модель, що заявляється, пояснюється кресленнями, на яких представлені: Фіг. 1 - багатоступеневий відцентровий насос з проміжним відбором рідини, що перекачується, подовжній розріз; Фіг. 2 - фрагмент виконання відводу від ступеня з проміжним відбором, поперечний розріз (переріз А-А на фіг. 1). Багатоступеневий відцентровий насос з проміжним відбором рідини, що перекачується, містить вхідну кришку 1 (фіг. 1), напірну кришку 2, секції 3 і секцію 4 з проміжним відбором. Рознімання між кришкою вхідною 1, секціями 3, 4 і кришкою напірною 2 ущільнені за рахунок металевого контакту ущільнюючих поясочків і ущільнювальних кілець. У секціях 3 і 4 розташовані робочі колеса 5, 6 і напрямні апарати 7, 8. Два відводи 9 (фіг. 2), за допомогою яких здійснюється проміжний відбір, містять патрубки, приварені до двох діаметрально розташованих горизонтальних отворів, просвердлених в секції 4, наприклад, п'ятого ступеня (виконаної з розширеною камерою відводу) перпендикулярно осі насоса. Робочі колеса 5, 6 і напрямні апарати 7, 8, розташовані до і після проміжного відбору (за винятком робочого колеса першого ступеня), мають різну геометрію проточної частини: геометрія проточної частини робочих коліс 5 і напрямних апаратів 7 до проміжного відбору вибрана так, щоб при повній 1 UA 80545 U 5 10 15 витраті отримати напір, потрібний для проміжного відбору, і надати потоку енергію, яка необхідна для створення напору на виході з насоса, а геометрія проточної частини робочих коліс 6 і напрямних апаратів 8 після проміжного відбору вибрана відмінною від геометрії проточної частині попередніх ступенів і розрахована на витрату, меншу на величину відбору. Опори ротора - радіальні підшипники ковзання 10 з примусовим мащенням. Кінцеві ущільнення 11 ротора насоса - механічні торцевого типу. Гідравлічна п'ята 12 служить для розвантаження ротора від осьових сил. Насос працює таким чином. При обертанні ротора від приводу рідина, що перекачується, в повному об'ємі через вхідний патрубок надходить до робочих коліс 5 і напрямних апаратів 7, розташованих до проміжного відбору, який здійснюється в секції 4 п'ятого ступеня. В результаті взаємодії лопатей робочих коліс 5 з потоком рідини відбувається перетворення механічної енергії приводу в енергію потоку. Після п'ятого ступеня рідина, що перекачується, в зменшеному на величину відбору об'ємі надходить до подальших робочих коліс 6 і напрямних апаратів 8, які мають іншу геометрію проточної частини, яка забезпечує задані параметри на виході з насоса. Використання запропонованої корисної моделі дозволяє, в порівнянні з прототипом, підвищити надійність і економічність насоса. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Багатоступеневий відцентровий насос з проміжним відбором рідини, що перекачується, що містить секції, які включають секцію з проміжним відбором, і встановлені в них робочі колеса і напрямні апарати, який відрізняється тим, що робочі колеса і напрямні апарати, розташовані після секції з проміжним відбором, виконані з геометрією проточної частини, відмінною від геометрії проточної частини робочих коліс і напрямних апаратів, розташованих до секції з проміжним відбором. 2. Насос за п. 1, який відрізняється тим, що секція з проміжним відбором виконана з двома діаметрально розташованими горизонтальними отворами. 2 UA 80545 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
