Гідродвигун гуреєва з поворотними лопатями

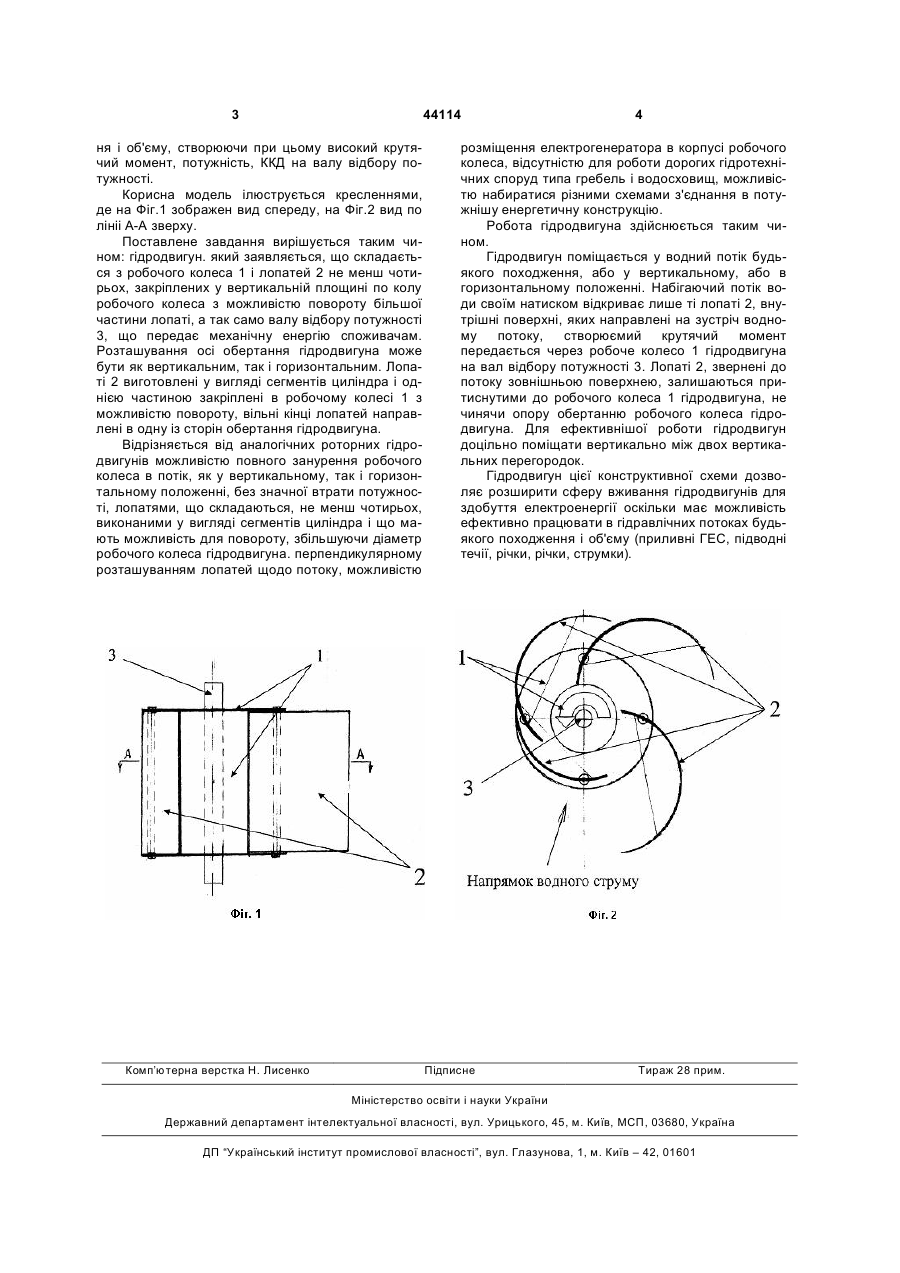

Гідродвигун, що складається з робочого колеса і лопатей не менше чотирьох, закріплених у вертикальній площині по колу робочого колеса з можливістю повороту більшої частини лопаті, а також вала відбору потужності, що передає меха 3 44114 ня і об'єму, створюючи при цьому високий крутячий момент, потужність, ККД на валу відбору потужності. Корисна модель ілюструється кресленнями, де на Фіг.1 зображен вид спереду, на Фіг.2 вид по лініі А-А зверху. Поставлене завдання вирішується таким чином: гідродвигун. який заявляється, що складається з робочого колеса 1 і лопатей 2 не менш чотирьох, закріплених у вертикальній площині по колу робочого колеса з можливістю повороту більшої частини лопаті, а так само валу відбору потужності 3, що передає механічну енергію споживачам. Розташування осі обертання гідродвигуна може бути як вертикальним, так і горизонтальним. Лопаті 2 виготовлені у вигляді сегментів циліндра і однією частиною закріплені в робочому колесі 1 з можливістю повороту, вільні кінці лопатей направлені в одну із сторін обертання гідродвигуна. Відрізняється від аналогічних роторних гідродвигунів можливістю повного занурення робочого колеса в потік, як у вертикальному, так і горизонтальному положенні, без значної втрати потужності, лопатями, що складаються, не менш чотирьох, виконаними у вигляді сегментів циліндра і що мають можливість для повороту, збільшуючи діаметр робочого колеса гідродвигуна. перпендикулярному розташуванням лопатей щодо потоку, можливістю Комп’ютерна верстка Н. Лиcенко 4 розміщення електрогенератора в корпусі робочого колеса, відсутністю для роботи дорогих гідротехнічних споруд типа гребель і водосховищ, можливістю набиратися різними схемами з'єднання в потужнішу енергетичну конструкцію. Робота гідродвигуна здійснюється таким чином. Гідродвигун поміщається у водний потік будьякого походження, або у вертикальному, або в горизонтальному положенні. Набігаючий потік води своїм натиском відкриває лише ті лопаті 2, внутрішні поверхні, яких направлені на зустріч водному потоку, створюємий крутячий момент передається через робоче колесо 1 гідродвигуна на вал відбору потужності 3. Лопаті 2, звернені до потоку зовнішньою поверхнею, залишаються притиснутими до робочого колеса 1 гідродвигуна, не чинячи опору обертанню робочого колеса гідродвигуна. Для ефективнішої роботи гідродвигун доцільно поміщати вертикально між двох вертикальних перегородок. Гідродвигун цієї конструктивної схеми дозволяє розширити сферу вживання гідродвигунів для здобуття електроенергії оскільки має можливість ефективно працювати в гідравлічних потоках будьякого походження і об'єму (приливні ГЕС, підводні течії, річки, річки, струмки). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
