Електроподрібнювач

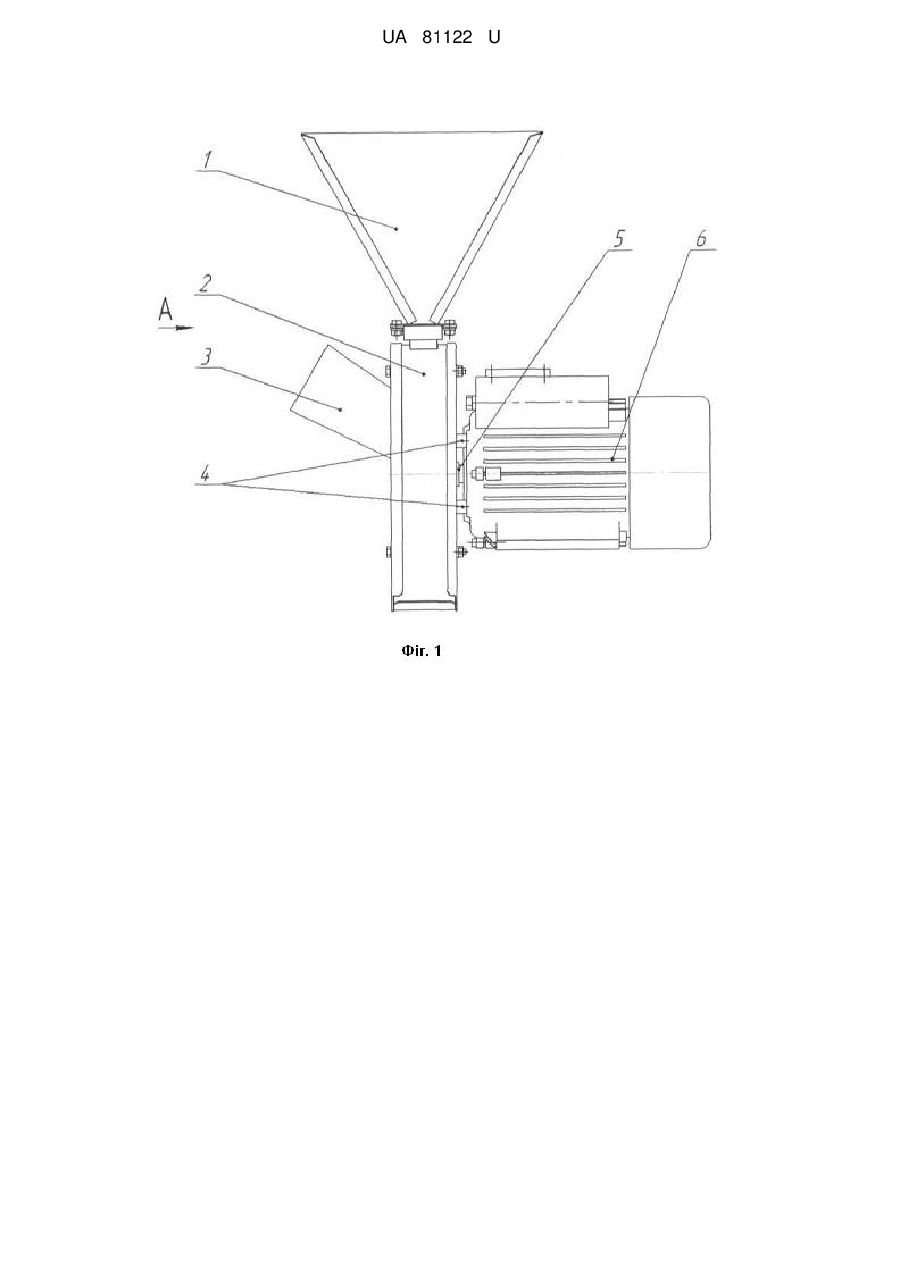

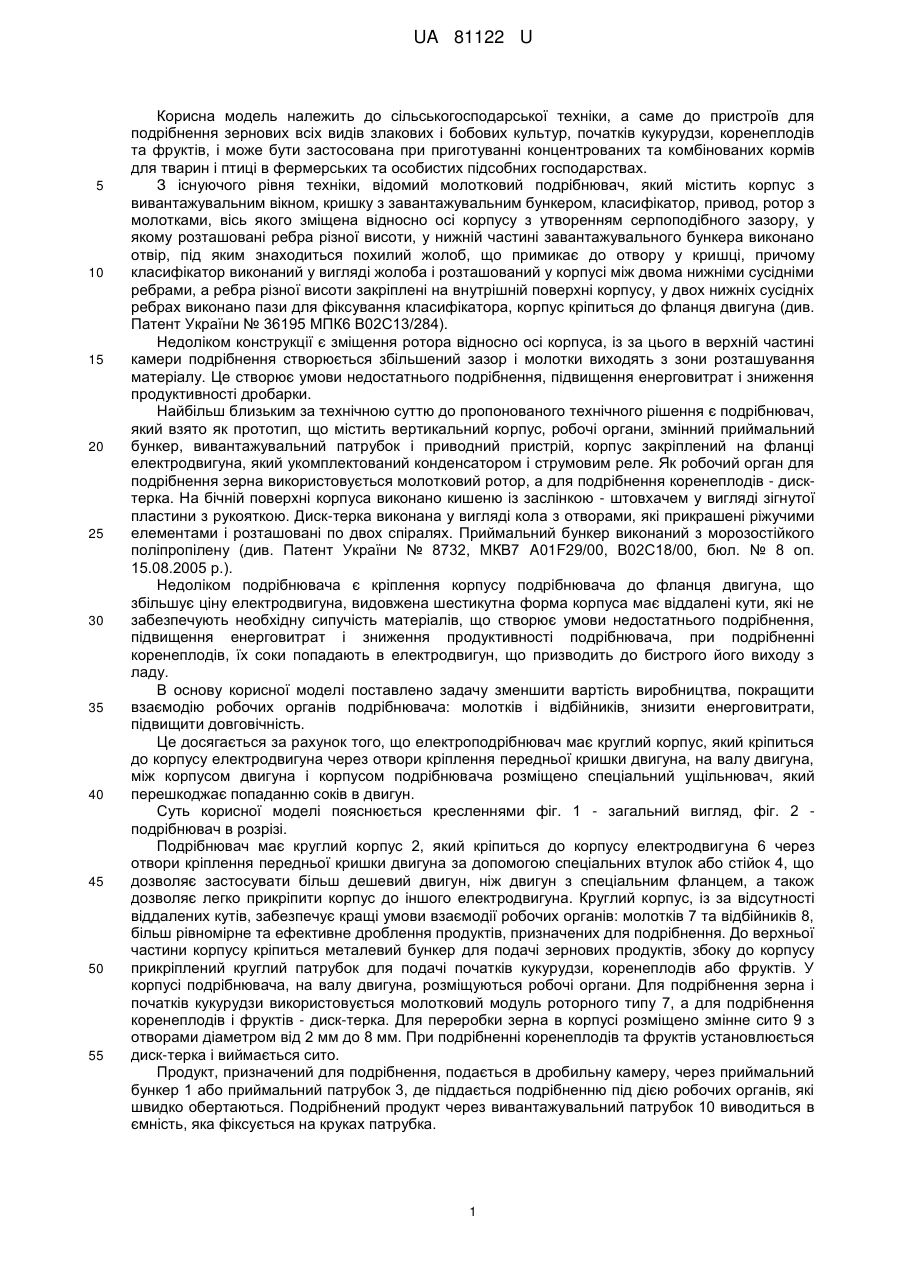

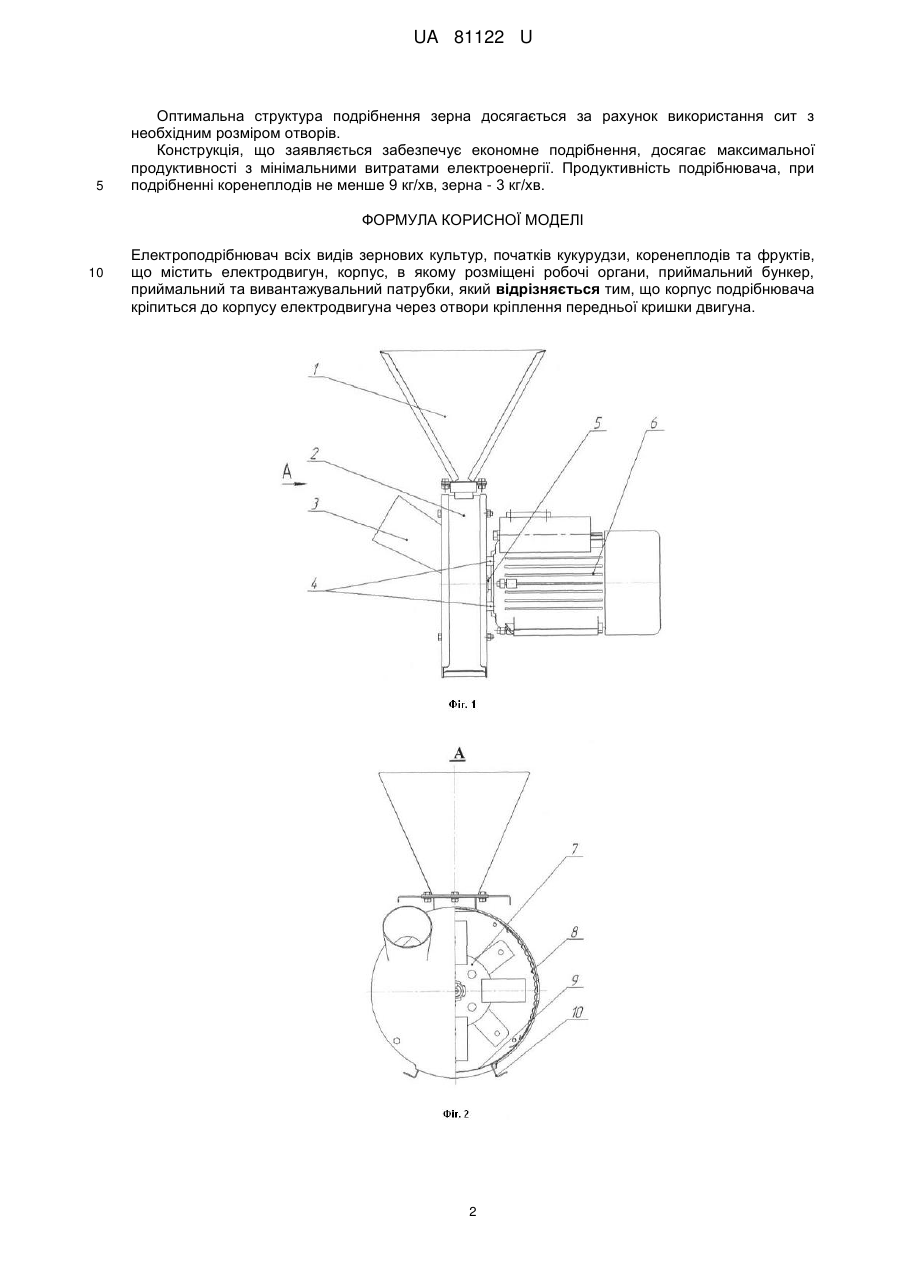

Реферат: Електроподрібнювач всіх видів зернових культур, початків кукурудзи, коренеплодів та фруктів містить електродвигун, корпус, в якому розміщені робочі органи, приймальний бункер, приймальний та вивантажувальний патрубки. Корпус подрібнювача кріпиться до корпусу електродвигуна через отвори кріплення передньої кришки двигуна. UA 81122 U (54) ЕЛЕКТРОПОДРІБНЮВАЧ UA 81122 U UA 81122 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарської техніки, а саме до пристроїв для подрібнення зернових всіх видів злакових і бобових культур, початків кукурудзи, коренеплодів та фруктів, і може бути застосована при приготуванні концентрованих та комбінованих кормів для тварин і птиці в фермерських та особистих підсобних господарствах. З існуючого рівня техніки, відомий молотковий подрібнювач, який містить корпус з вивантажувальним вікном, кришку з завантажувальним бункером, класифікатор, привод, ротор з молотками, вісь якого зміщена відносно осі корпусу з утворенням серпоподібного зазору, у якому розташовані ребра різної висоти, у нижній частині завантажувального бункера виконано отвір, під яким знаходиться похилий жолоб, що примикає до отвору у кришці, причому класифікатор виконаний у вигляді жолоба і розташований у корпусі між двома нижніми сусідніми ребрами, а ребра різної висоти закріплені на внутрішній поверхні корпусу, у двох нижніх сусідніх ребрах виконано пази для фіксування класифікатора, корпус кріпиться до фланця двигуна (див. Патент України № 36195 МПК6 В02С13/284). Недоліком конструкції є зміщення ротора відносно осі корпуса, із за цього в верхній частині камери подрібнення створюється збільшений зазор і молотки виходять з зони розташування матеріалу. Це створює умови недостатнього подрібнення, підвищення енерговитрат і зниження продуктивності дробарки. Найбільш близьким за технічною суттю до пропонованого технічного рішення є подрібнювач, який взято як прототип, що містить вертикальний корпус, робочі органи, змінний приймальний бункер, вивантажувальний патрубок і приводний пристрій, корпус закріплений на фланці електродвигуна, який укомплектований конденсатором і струмовим реле. Як робочий орган для подрібнення зерна використовується молотковий ротор, а для подрібнення коренеплодів - дисктерка. На бічній поверхні корпуса виконано кишеню із заслінкою - штовхачем у вигляді зігнутої пластини з рукояткою. Диск-терка виконана у вигляді кола з отворами, які прикрашені ріжучими елементами і розташовані по двох спіралях. Приймальний бункер виконаний з морозостійкого поліпропілену (див. Патент України № 8732, МКВ7 A01F29/00, В02С18/00, бюл. № 8 оп. 15.08.2005 р.). Недоліком подрібнювача є кріплення корпусу подрібнювача до фланця двигуна, що збільшує ціну електродвигуна, видовжена шестикутна форма корпуса має віддалені кути, які не забезпечують необхідну сипучість матеріалів, що створює умови недостатнього подрібнення, підвищення енерговитрат і зниження продуктивності подрібнювача, при подрібненні коренеплодів, їх соки попадають в електродвигун, що призводить до бистрого його виходу з ладу. В основу корисної моделі поставлено задачу зменшити вартість виробництва, покращити взаємодію робочих органів подрібнювача: молотків і відбійників, знизити енерговитрати, підвищити довговічність. Це досягається за рахунок того, що електроподрібнювач має круглий корпус, який кріпиться до корпусу електродвигуна через отвори кріплення передньої кришки двигуна, на валу двигуна, між корпусом двигуна і корпусом подрібнювача розміщено спеціальний ущільнювач, який перешкоджає попаданню соків в двигун. Суть корисної моделі пояснюється кресленнями фіг. 1 - загальний вигляд, фіг. 2 подрібнювач в розрізі. Подрібнювач має круглий корпус 2, який кріпиться до корпусу електродвигуна 6 через отвори кріплення передньої кришки двигуна за допомогою спеціальних втулок або стійок 4, що дозволяє застосувати більш дешевий двигун, ніж двигун з спеціальним фланцем, а також дозволяє легко прикріпити корпус до іншого електродвигуна. Круглий корпус, із за відсутності віддалених кутів, забезпечує кращі умови взаємодії робочих органів: молотків 7 та відбійників 8, більш рівномірне та ефективне дроблення продуктів, призначених для подрібнення. До верхньої частини корпусу кріпиться металевий бункер для подачі зернових продуктів, збоку до корпусу прикріплений круглий патрубок для подачі початків кукурудзи, коренеплодів або фруктів. У корпусі подрібнювача, на валу двигуна, розміщуються робочі органи. Для подрібнення зерна і початків кукурудзи використовується молотковий модуль роторного типу 7, а для подрібнення коренеплодів і фруктів - диск-терка. Для переробки зерна в корпусі розміщено змінне сито 9 з отворами діаметром від 2 мм до 8 мм. При подрібненні коренеплодів та фруктів установлюється диск-терка і виймається сито. Продукт, призначений для подрібнення, подається в дробильну камеру, через приймальний бункер 1 або приймальний патрубок 3, де піддається подрібненню під дією робочих органів, які швидко обертаються. Подрібнений продукт через вивантажувальний патрубок 10 виводиться в ємність, яка фіксується на круках патрубка. 1 UA 81122 U 5 Оптимальна структура подрібнення зерна досягається за рахунок використання сит з необхідним розміром отворів. Конструкція, що заявляється забезпечує економне подрібнення, досягає максимальної продуктивності з мінімальними витратами електроенергії. Продуктивність подрібнювача, при подрібненні коренеплодів не менше 9 кг/хв, зерна - 3 кг/хв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Електроподрібнювач всіх видів зернових культур, початків кукурудзи, коренеплодів та фруктів, що містить електродвигун, корпус, в якому розміщені робочі органи, приймальний бункер, приймальний та вивантажувальний патрубки, який відрізняється тим, що корпус подрібнювача кріпиться до корпусу електродвигуна через отвори кріплення передньої кришки двигуна. 2 UA 81122 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
