Кабель зв’язку симетричний високочастотний з кордельно-стрічковою пластмасовою ізоляцією

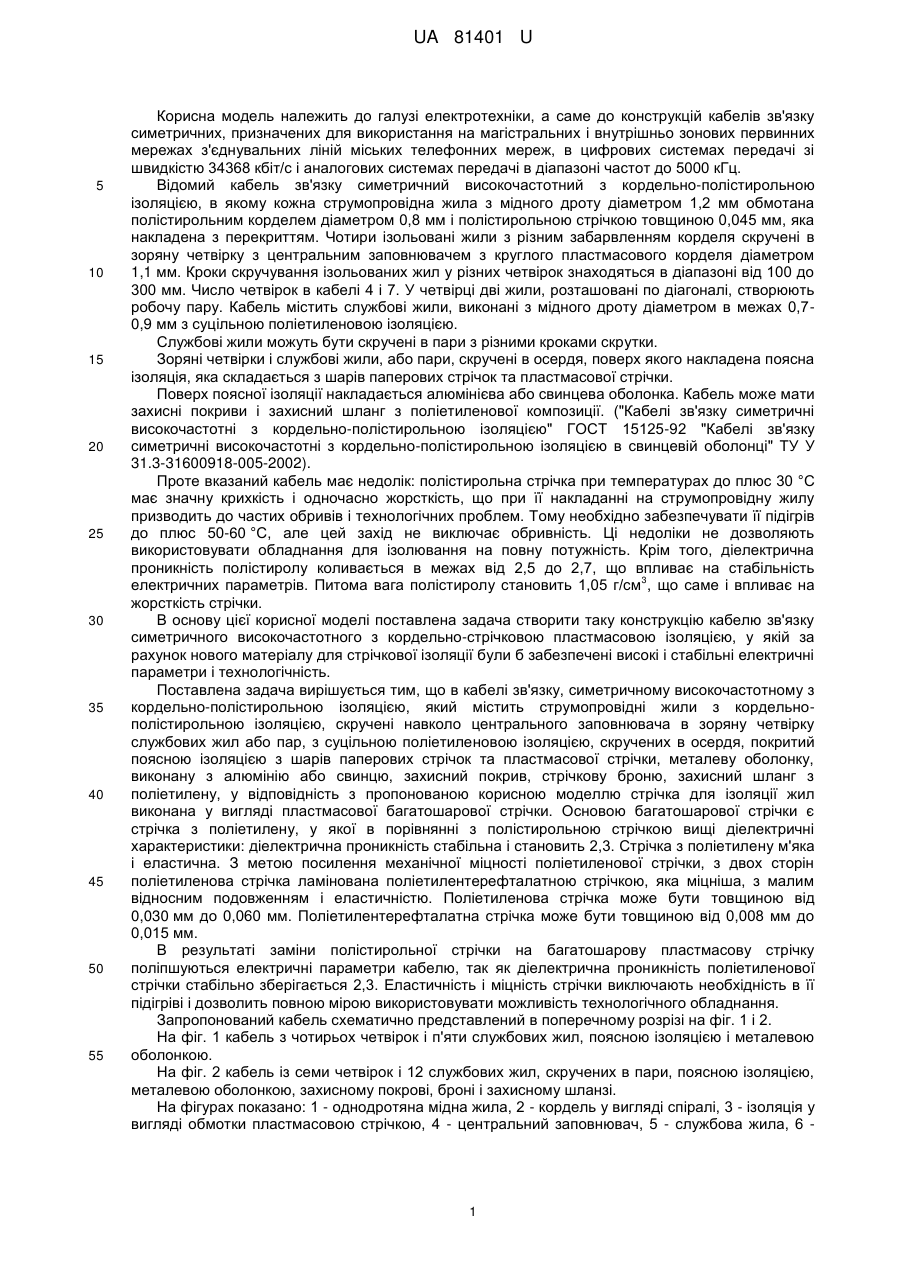

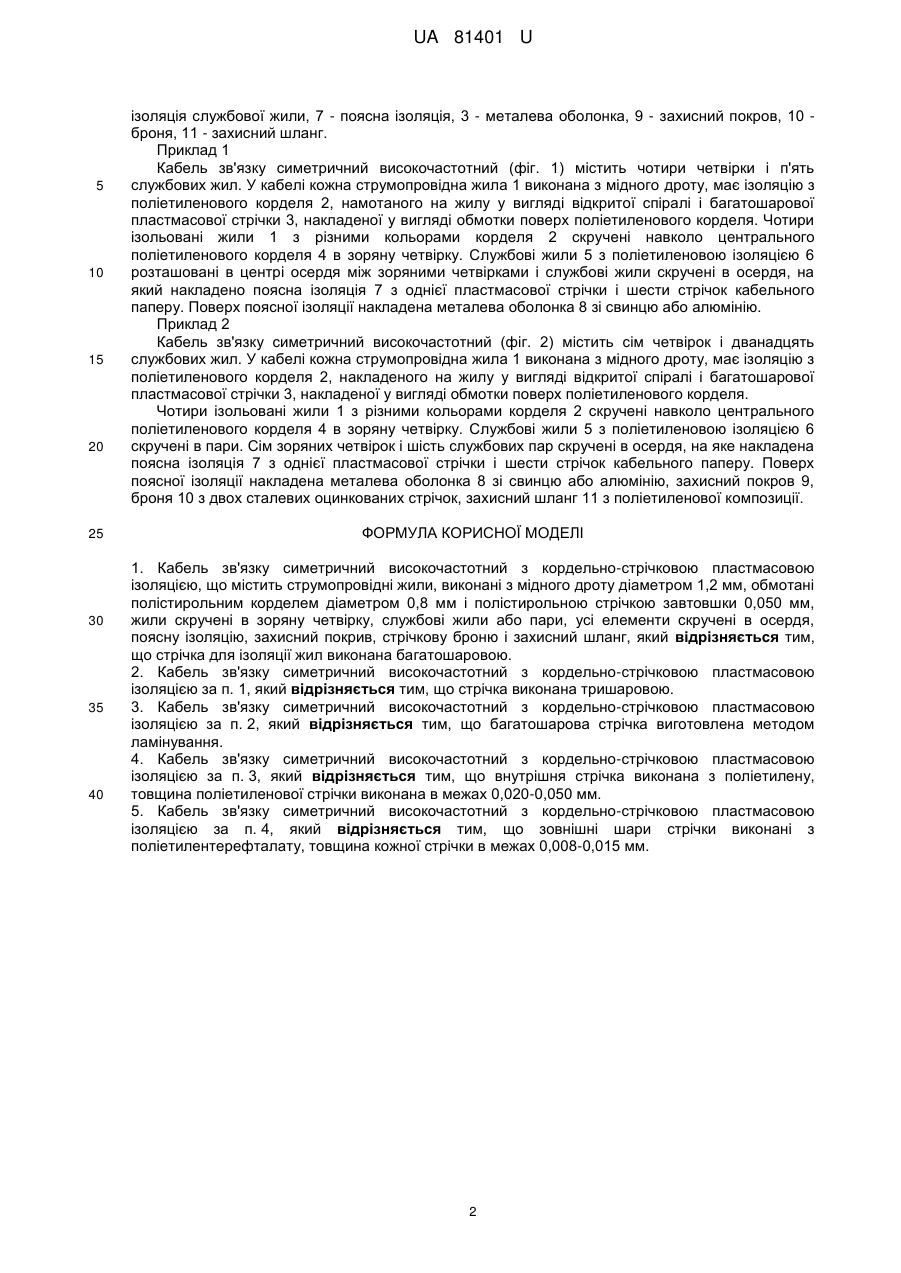

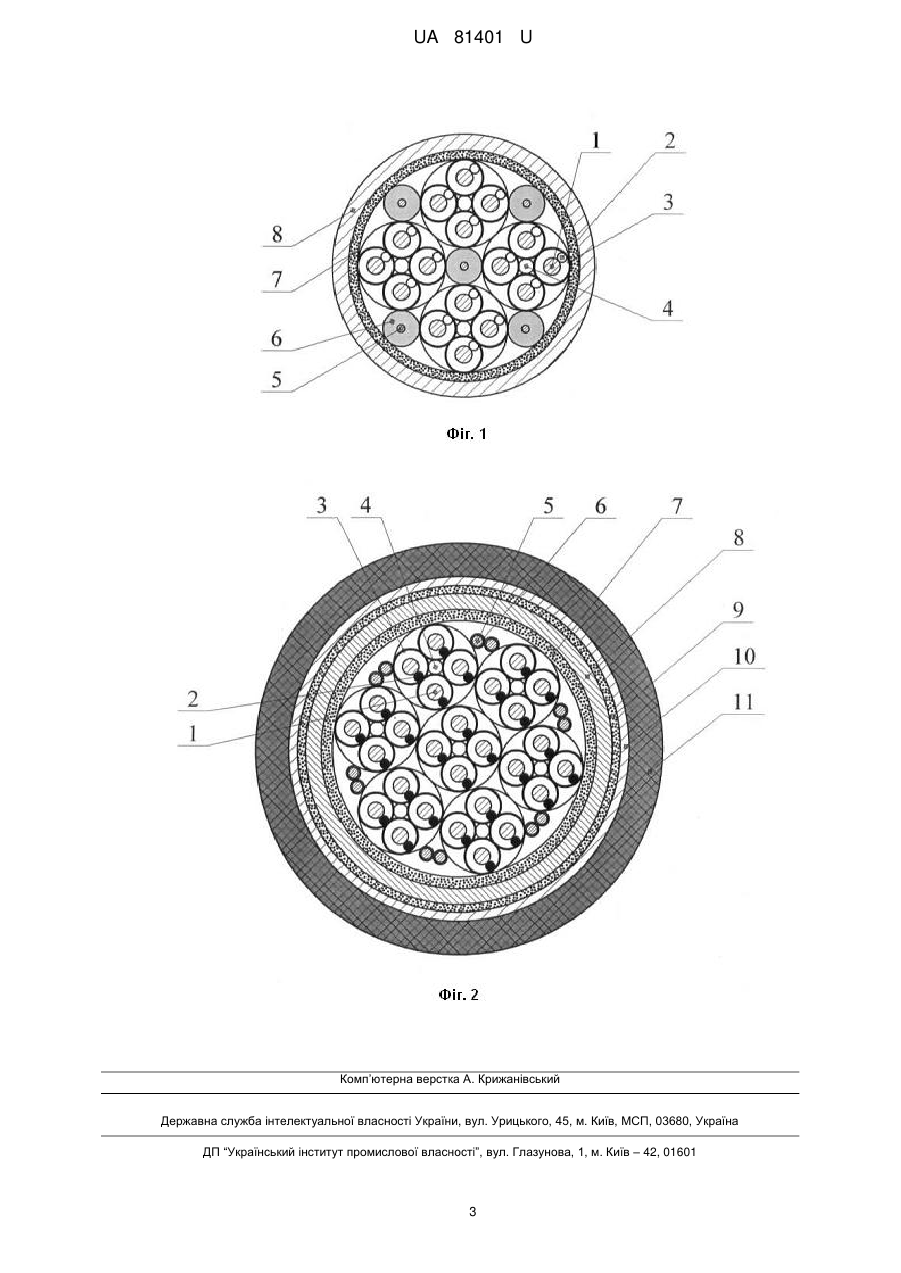

Реферат: Кабель зв'язку симетричний високочастотний з кордельно-стрічковою пластмасовою ізоляцією містить струмопровідні жили, виконані з мідного дроту діаметром 1,2 мм, обмотані полістирольним корделем діаметром 0,8 мм і полістирольною стрічкою завтовшки 0,050 мм, жили скручені в зоряну четвірку, службові жили або пари, усі елементи скручені в осердя, поясну ізоляцію, захисний покрив, стрічкову броню і захисний шланг. Стрічка для ізоляції жил виконана багатошаровою. UA 81401 U (12) UA 81401 U UA 81401 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електротехніки, а саме до конструкцій кабелів зв'язку симетричних, призначених для використання на магістральних і внутрішньо зонових первинних мережах з'єднувальних ліній міських телефонних мереж, в цифрових системах передачі зі швидкістю 34368 кбіт/с і аналогових системах передачі в діапазоні частот до 5000 кГц. Відомий кабель зв'язку симетричний високочастотний з кордельно-полістирольною ізоляцією, в якому кожна струмопровідна жила з мідного дроту діаметром 1,2 мм обмотана полістирольним корделем діаметром 0,8 мм і полістирольною стрічкою товщиною 0,045 мм, яка накладена з перекриттям. Чотири ізольовані жили з різним забарвленням корделя скручені в зоряну четвірку з центральним заповнювачем з круглого пластмасового корделя діаметром 1,1 мм. Кроки скручування ізольованих жил у різних четвірок знаходяться в діапазоні від 100 до 300 мм. Число четвірок в кабелі 4 і 7. У четвірці дві жили, розташовані по діагоналі, створюють робочу пару. Кабель містить службові жили, виконані з мідного дроту діаметром в межах 0,70,9 мм з суцільною поліетиленовою ізоляцією. Службові жили можуть бути скручені в пари з різними кроками скрутки. Зоряні четвірки і службові жили, або пари, скручені в осердя, поверх якого накладена поясна ізоляція, яка складається з шарів паперових стрічок та пластмасової стрічки. Поверх поясної ізоляції накладається алюмінієва або свинцева оболонка. Кабель може мати захисні покриви і захисний шланг з поліетиленової композиції. ("Кабелі зв'язку симетричні високочастотні з кордельно-полістирольною ізоляцією" ГОСТ 15125-92 "Кабелі зв'язку симетричні високочастотні з кордельно-полістирольною ізоляцією в свинцевій оболонці" ТУ У 31.3-31600918-005-2002). Проте вказаний кабель має недолік: полістирольна стрічка при температурах до плюс 30 °C має значну крихкість і одночасно жорсткість, що при її накладанні на струмопровідну жилу призводить до частих обривів і технологічних проблем. Тому необхідно забезпечувати її підігрів до плюс 50-60 °C, але цей захід не виключає обривність. Ці недоліки не дозволяють використовувати обладнання для ізолювання на повну потужність. Крім того, діелектрична проникність полістиролу коливається в межах від 2,5 до 2,7, що впливає на стабільність 3 електричних параметрів. Питома вага полістиролу становить 1,05 г/см , що саме і впливає на жорсткість стрічки. В основу цієї корисної моделі поставлена задача створити таку конструкцію кабелю зв'язку симетричного високочастотного з кордельно-стрічковою пластмасовою ізоляцією, у якій за рахунок нового матеріалу для стрічкової ізоляції були б забезпечені високі і стабільні електричні параметри і технологічність. Поставлена задача вирішується тим, що в кабелі зв'язку, симетричному високочастотному з кордельно-полістирольною ізоляцією, який містить струмопровідні жили з кордельнополістирольною ізоляцією, скручені навколо центрального заповнювача в зоряну четвірку службових жил або пар, з суцільною поліетиленовою ізоляцією, скручених в осердя, покритий поясною ізоляцією з шарів паперових стрічок та пластмасової стрічки, металеву оболонку, виконану з алюмінію або свинцю, захисний покрив, стрічкову броню, захисний шланг з поліетилену, у відповідність з пропонованою корисною моделлю стрічка для ізоляції жил виконана у вигляді пластмасової багатошарової стрічки. Основою багатошарової стрічки є стрічка з поліетилену, у якої в порівнянні з полістирольною стрічкою вищі діелектричні характеристики: діелектрична проникність стабільна і становить 2,3. Стрічка з поліетилену м'яка і еластична. З метою посилення механічної міцності поліетиленової стрічки, з двох сторін поліетиленова стрічка ламінована поліетилентерефталатною стрічкою, яка міцніша, з малим відносним подовженням і еластичністю. Поліетиленова стрічка може бути товщиною від 0,030 мм до 0,060 мм. Поліетилентерефталатна стрічка може бути товщиною від 0,008 мм до 0,015 мм. В результаті заміни полістирольної стрічки на багатошарову пластмасову стрічку поліпшуються електричні параметри кабелю, так як діелектрична проникність поліетиленової стрічки стабільно зберігається 2,3. Еластичність і міцність стрічки виключають необхідність в її підігріві і дозволить повною мірою використовувати можливість технологічного обладнання. Запропонований кабель схематично представлений в поперечному розрізі на фіг. 1 і 2. На фіг. 1 кабель з чотирьох четвірок і п'яти службових жил, поясною ізоляцією і металевою оболонкою. На фіг. 2 кабель із семи четвірок і 12 службових жил, скручених в пари, поясною ізоляцією, металевою оболонкою, захисному покрові, броні і захисному шланзі. На фігурах показано: 1 - однодротяна мідна жила, 2 - кордель у вигляді спіралі, 3 - ізоляція у вигляді обмотки пластмасовою стрічкою, 4 - центральний заповнювач, 5 - службова жила, 6 1 UA 81401 U 5 10 15 20 25 30 35 40 ізоляція службової жили, 7 - поясна ізоляція, 3 - металева оболонка, 9 - захисний покров, 10 броня, 11 - захисний шланг. Приклад 1 Кабель зв'язку симетричний високочастотний (фіг. 1) містить чотири четвірки і п'ять службових жил. У кабелі кожна струмопровідна жила 1 виконана з мідного дроту, має ізоляцію з поліетиленового корделя 2, намотаного на жилу у вигляді відкритої спіралі і багатошарової пластмасової стрічки 3, накладеної у вигляді обмотки поверх поліетиленового корделя. Чотири ізольовані жили 1 з різними кольорами корделя 2 скручені навколо центрального поліетиленового корделя 4 в зоряну четвірку. Службові жили 5 з поліетиленовою ізоляцією 6 розташовані в центрі осердя між зоряними четвірками і службові жили скручені в осердя, на який накладено поясна ізоляція 7 з однієї пластмасової стрічки і шести стрічок кабельного паперу. Поверх поясної ізоляції накладена металева оболонка 8 зі свинцю або алюмінію. Приклад 2 Кабель зв'язку симетричний високочастотний (фіг. 2) містить сім четвірок і дванадцять службових жил. У кабелі кожна струмопровідна жила 1 виконана з мідного дроту, має ізоляцію з поліетиленового корделя 2, накладеного на жилу у вигляді відкритої спіралі і багатошарової пластмасової стрічки 3, накладеної у вигляді обмотки поверх поліетиленового корделя. Чотири ізольовані жили 1 з різними кольорами корделя 2 скручені навколо центрального поліетиленового корделя 4 в зоряну четвірку. Службові жили 5 з поліетиленовою ізоляцією 6 скручені в пари. Сім зоряних четвірок і шість службових пар скручені в осердя, на яке накладена поясна ізоляція 7 з однієї пластмасової стрічки і шести стрічок кабельного паперу. Поверх поясної ізоляції накладена металева оболонка 8 зі свинцю або алюмінію, захисний покров 9, броня 10 з двох сталевих оцинкованих стрічок, захисний шланг 11 з поліетиленової композиції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кабель зв'язку симетричний високочастотний з кордельно-стрічковою пластмасовою ізоляцією, що містить струмопровідні жили, виконані з мідного дроту діаметром 1,2 мм, обмотані полістирольним корделем діаметром 0,8 мм і полістирольною стрічкою завтовшки 0,050 мм, жили скручені в зоряну четвірку, службові жили або пари, усі елементи скручені в осердя, поясну ізоляцію, захисний покрив, стрічкову броню і захисний шланг, який відрізняється тим, що стрічка для ізоляції жил виконана багатошаровою. 2. Кабель зв'язку симетричний високочастотний з кордельно-стрічковою пластмасовою ізоляцією за п. 1, який відрізняється тим, що стрічка виконана тришаровою. 3. Кабель зв'язку симетричний високочастотний з кордельно-стрічковою пластмасовою ізоляцією за п. 2, який відрізняється тим, що багатошарова стрічка виготовлена методом ламінування. 4. Кабель зв'язку симетричний високочастотний з кордельно-стрічковою пластмасовою ізоляцією за п. 3, який відрізняється тим, що внутрішня стрічка виконана з поліетилену, товщина поліетиленової стрічки виконана в межах 0,020-0,050 мм. 5. Кабель зв'язку симетричний високочастотний з кордельно-стрічковою пластмасовою ізоляцією за п. 4, який відрізняється тим, що зовнішні шари стрічки виконані з поліетилентерефталату, товщина кожної стрічки в межах 0,008-0,015 мм. 2 UA 81401 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
