Багатошарова броньова перешкода

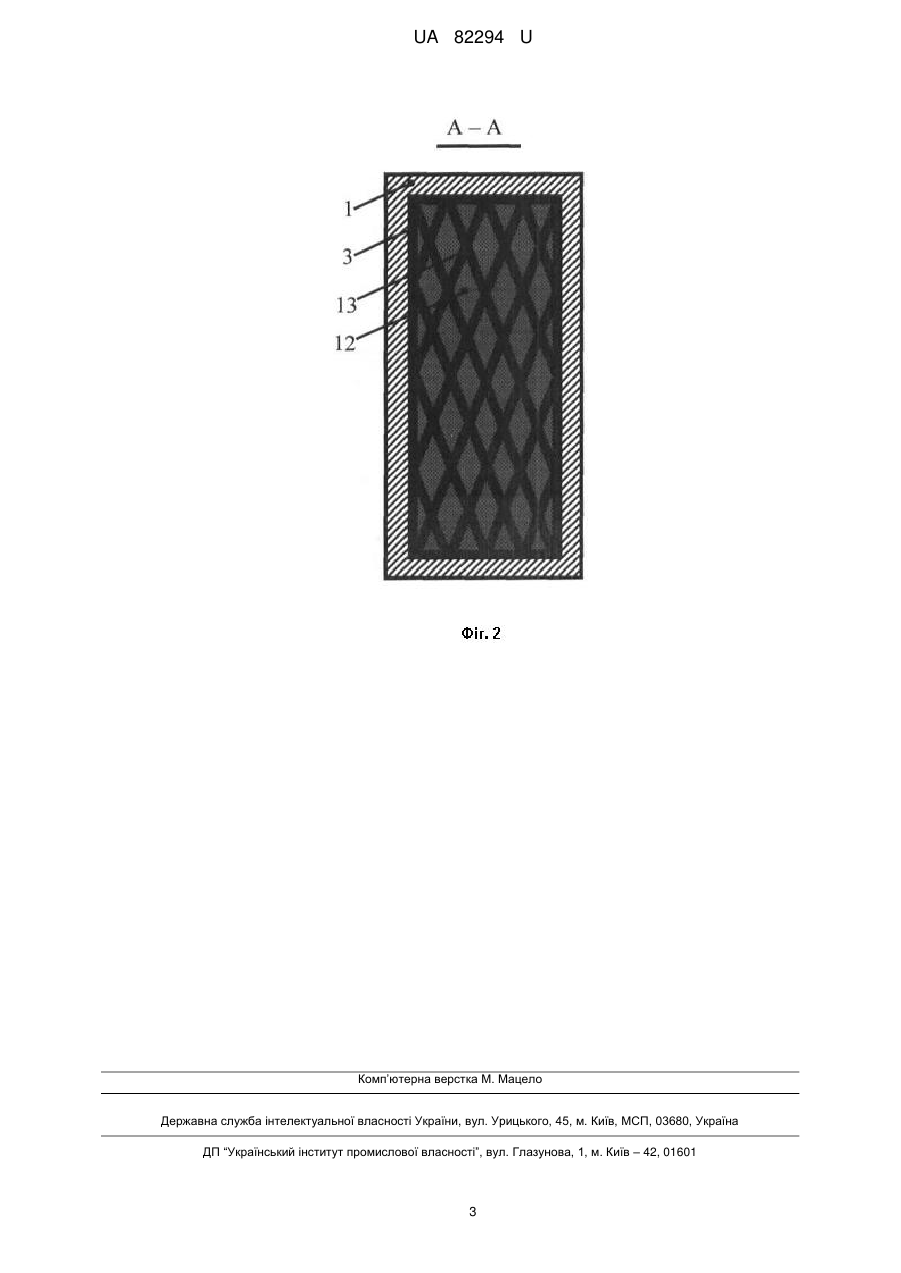

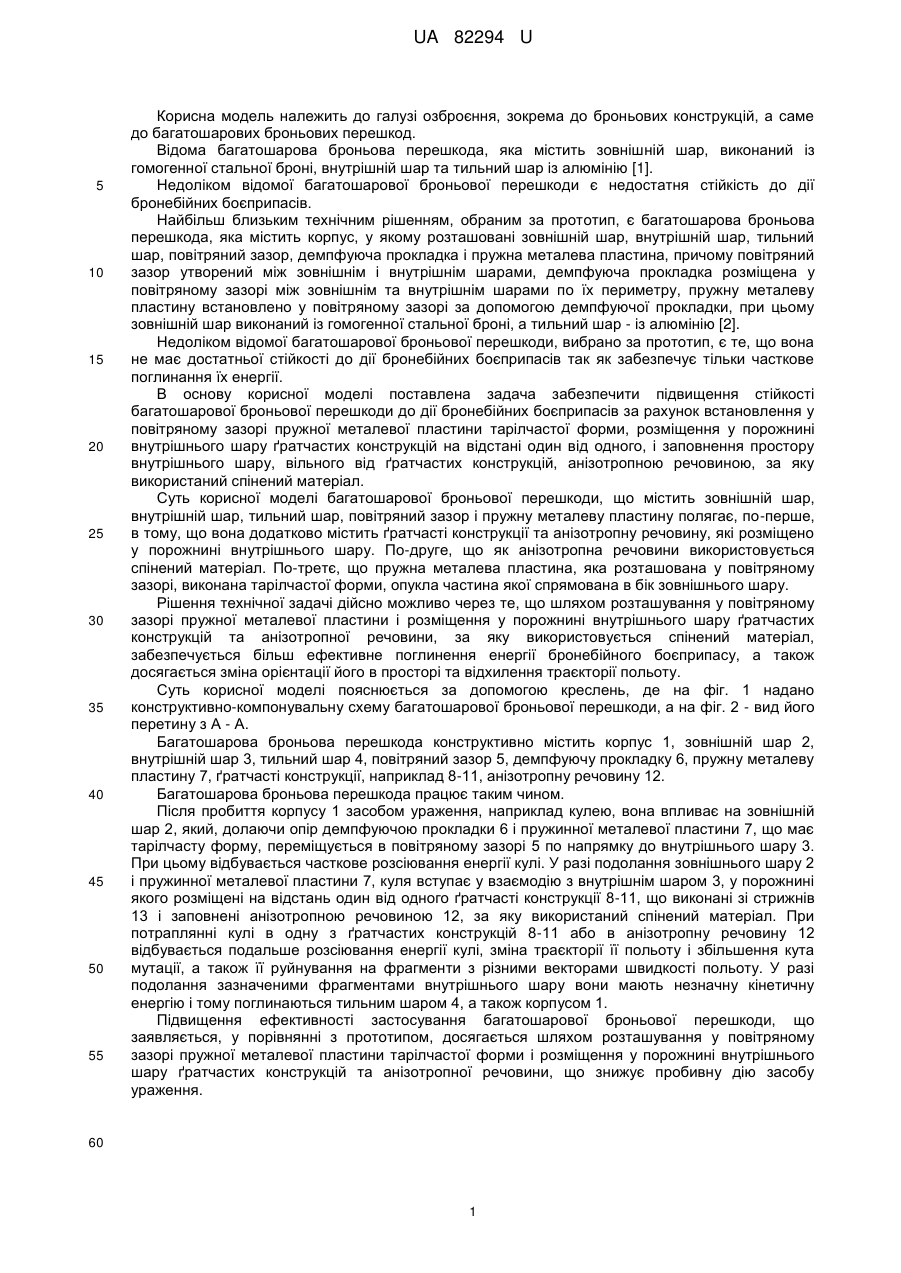

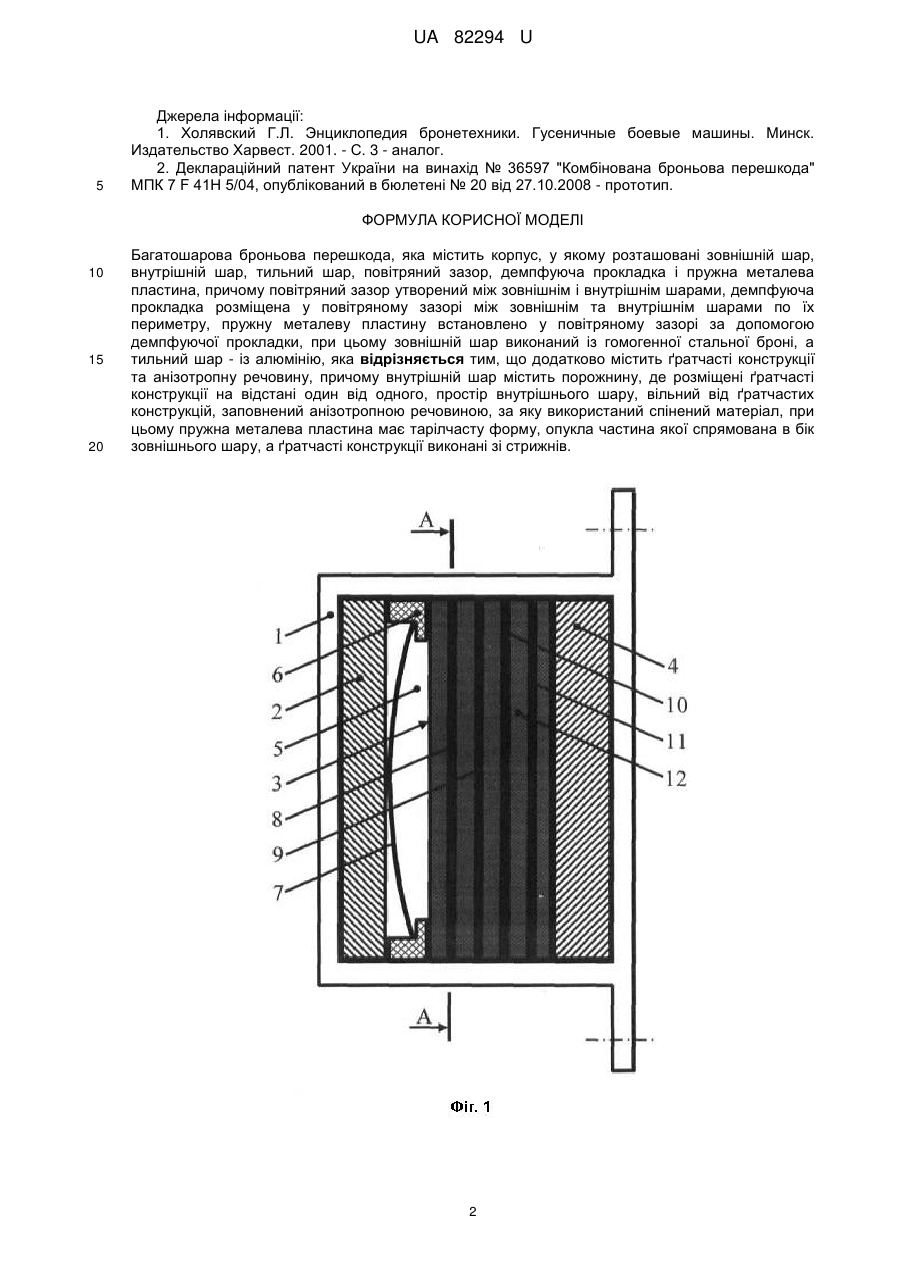

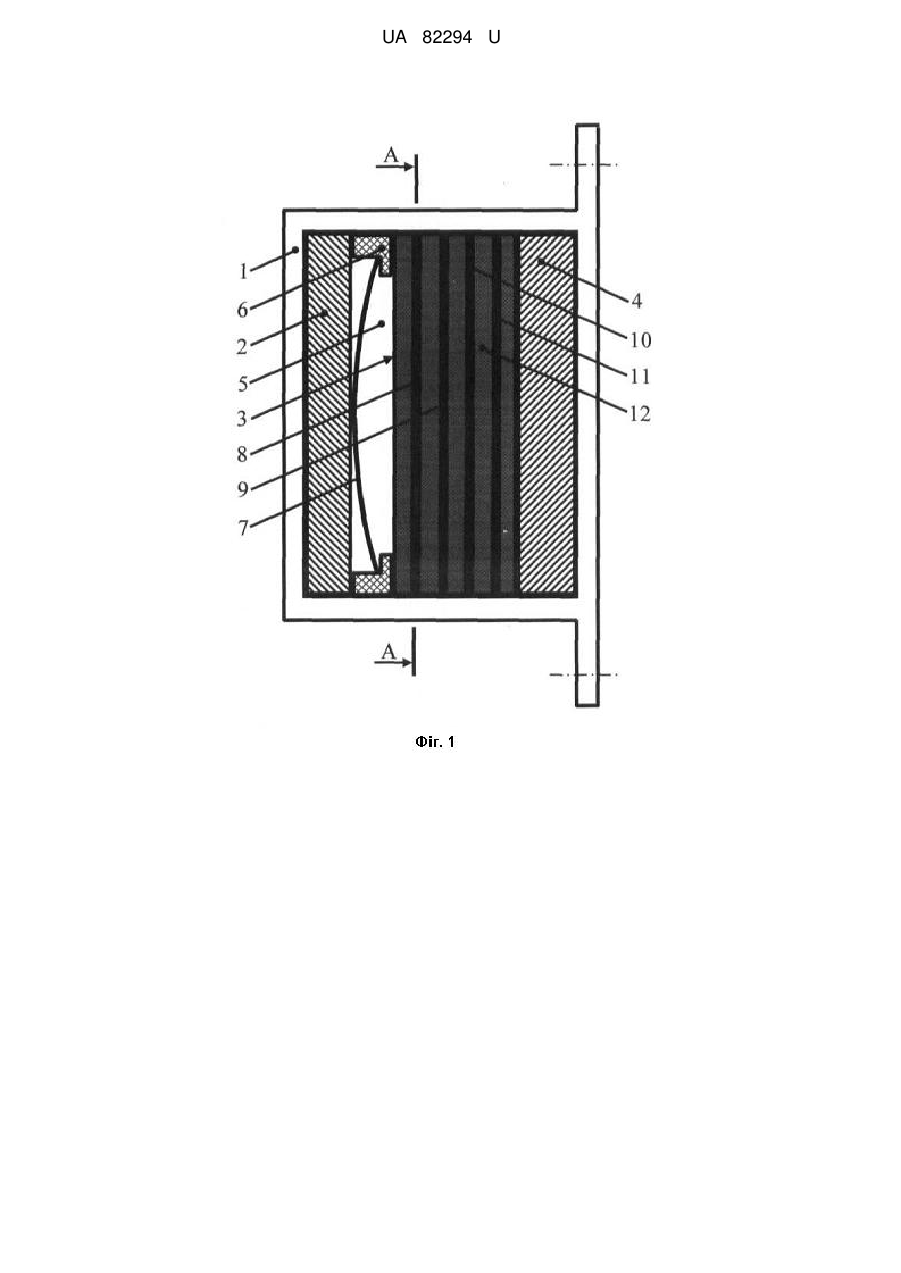

Реферат: Багатошарова броньова перешкода, містить корпус, у якому розташовані зовнішній шар, внутрішній шар, тильний шар, повітряний зазор, демпфуюча прокладка і пружна металева пластина, причому повітряний зазор утворений між зовнішнім і внутрішнім шарами, демпфуюча прокладка розміщена у повітряному зазорі між зовнішнім та внутрішнім шарами по їх периметру, пружну металеву пластину встановлено у повітряному зазорі за допомогою демпфуючої прокладки, при цьому зовнішній шар виконаний із гомогенної стальної броні, а тильний шар - із алюмінію. Додатково містить ґратчасті конструкції та анізотропну речовину, причому внутрішній шар містить порожнину, де розміщені ґратчасті конструкції на відстані один від одного, простір внутрішнього шару, вільний від ґратчастих конструкцій, заповнений анізотропною речовиною, за яку використаний спінений матеріал, при цьому пружна металева пластина має тарілчасту форму, опукла частина якої спрямована в бік зовнішнього шару, а ґратчасті конструкції виконані зі стрижнів. UA 82294 U (54) БАГАТОШАРОВА БРОНЬОВА ПЕРЕШКОДА UA 82294 U UA 82294 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до броньових конструкцій, а саме до багатошарових броньових перешкод. Відома багатошарова броньова перешкода, яка містить зовнішній шар, виконаний із гомогенної стальної броні, внутрішній шар та тильний шар із алюмінію [1]. Недоліком відомої багатошарової броньової перешкоди є недостатня стійкість до дії бронебійних боєприпасів. Найбільш близьким технічним рішенням, обраним за прототип, є багатошарова броньова перешкода, яка містить корпус, у якому розташовані зовнішній шар, внутрішній шар, тильний шар, повітряний зазор, демпфуюча прокладка і пружна металева пластина, причому повітряний зазор утворений між зовнішнім і внутрішнім шарами, демпфуюча прокладка розміщена у повітряному зазорі між зовнішнім та внутрішнім шарами по їх периметру, пружну металеву пластину встановлено у повітряному зазорі за допомогою демпфуючої прокладки, при цьому зовнішній шар виконаний із гомогенної стальної броні, а тильний шар - із алюмінію [2]. Недоліком відомої багатошарової броньової перешкоди, вибрано за прототип, є те, що вона не має достатньої стійкості до дії бронебійних боєприпасів так як забезпечує тільки часткове поглинання їх енергії. В основу корисної моделі поставлена задача забезпечити підвищення стійкості багатошарової броньової перешкоди до дії бронебійних боєприпасів за рахунок встановлення у повітряному зазорі пружної металевої пластини тарілчастої форми, розміщення у порожнині внутрішнього шару ґратчастих конструкцій на відстані один від одного, і заповнення простору внутрішнього шару, вільного від ґратчастих конструкцій, анізотропною речовиною, за яку використаний спінений матеріал. Суть корисної моделі багатошарової броньової перешкоди, що містить зовнішній шар, внутрішній шар, тильний шар, повітряний зазор і пружну металеву пластину полягає, по-перше, в тому, що вона додатково містить ґратчасті конструкції та анізотропну речовину, які розміщено у порожнині внутрішнього шару. По-друге, що як анізотропна речовини використовується спінений матеріал. По-третє, що пружна металева пластина, яка розташована у повітряному зазорі, виконана тарілчастої форми, опукла частина якої спрямована в бік зовнішнього шару. Рішення технічної задачі дійсно можливо через те, що шляхом розташування у повітряному зазорі пружної металевої пластини і розміщення у порожнині внутрішнього шару ґратчастих конструкцій та анізотропної речовини, за яку використовується спінений матеріал, забезпечується більш ефективне поглинення енергії бронебійного боєприпасу, а також досягається зміна орієнтації його в просторі та відхилення траєкторії польоту. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 надано конструктивно-компонувальну схему багатошарової броньової перешкоди, а на фіг. 2 - вид його перетину з А - А. Багатошарова броньова перешкода конструктивно містить корпус 1, зовнішній шар 2, внутрішній шар 3, тильний шар 4, повітряний зазор 5, демпфуючу прокладку 6, пружну металеву пластину 7, ґратчасті конструкції, наприклад 8-11, анізотропну речовину 12. Багатошарова броньова перешкода працює таким чином. Після пробиття корпусу 1 засобом ураження, наприклад кулею, вона впливає на зовнішній шар 2, який, долаючи опір демпфуючою прокладки 6 і пружинної металевої пластини 7, що має тарілчасту форму, переміщується в повітряному зазорі 5 по напрямкудо внутрішнього шару 3. При цьому відбувається часткове розсіювання енергії кулі. У разі подолання зовнішнього шару 2 і пружинної металевої пластини 7, куля вступає у взаємодію з внутрішнім шаром 3, у порожнині якого розміщені на відстань один від одного ґратчасті конструкції 8-11, що виконані зі стрижнів 13 і заповнені анізотропною речовиною 12, за яку використаний спінений матеріал. При потраплянні кулі в одну з ґратчастих конструкцій 8-11 або в анізотропну речовину 12 відбувається подальше розсіювання енергії кулі, зміна траєкторії її польоту і збільшення кута мутації, а також її руйнування на фрагменти з різними векторами швидкості польоту. У разі подолання зазначеними фрагментами внутрішнього шару вони мають незначну кінетичну енергію і тому поглинаються тильним шаром 4, а також корпусом 1. Підвищення ефективності застосування багатошарової броньової перешкоди, що заявляється, у порівнянні з прототипом, досягається шляхом розташування у повітряному зазорі пружної металевої пластини тарілчастої форми і розміщення у порожнині внутрішнього шару ґратчастих конструкцій та анізотропної речовини, що знижує пробивну дію засобу ураження. 60 1 UA 82294 U 5 Джерела інформації: 1. Холявский Г.Л. Энциклопедия бронетехники. Гусеничные боевые машины. Минск. Издательство Харвест. 2001. - С. 3 - аналог. 2. Деклараційний патент України на винахід № 36597 "Комбінована броньова перешкода" МПК 7 F 41Н 5/04, опублікований в бюлетені № 20 від 27.10.2008 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Багатошарова броньова перешкода, яка містить корпус, у якому розташовані зовнішній шар, внутрішній шар, тильний шар, повітряний зазор, демпфуюча прокладка і пружна металева пластина, причому повітряний зазор утворений між зовнішнім і внутрішнім шарами, демпфуюча прокладка розміщена у повітряному зазорі між зовнішнім та внутрішнім шарами по їх периметру, пружну металеву пластину встановлено у повітряному зазорі за допомогою демпфуючої прокладки, при цьому зовнішній шар виконаний із гомогенної стальної броні, а тильний шар - із алюмінію, яка відрізняється тим, що додатково містить ґратчасті конструкції та анізотропну речовину, причому внутрішній шар містить порожнину, де розміщені ґратчасті конструкції на відстані один від одного, простір внутрішнього шару, вільний від ґратчастих конструкцій, заповнений анізотропною речовиною, за яку використаний спінений матеріал, при цьому пружна металева пластина має тарілчасту форму, опукла частина якої спрямована в бік зовнішнього шару, а ґратчасті конструкції виконані зі стрижнів. 2 UA 82294 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
