Розвантажувальна частина барабанного млина

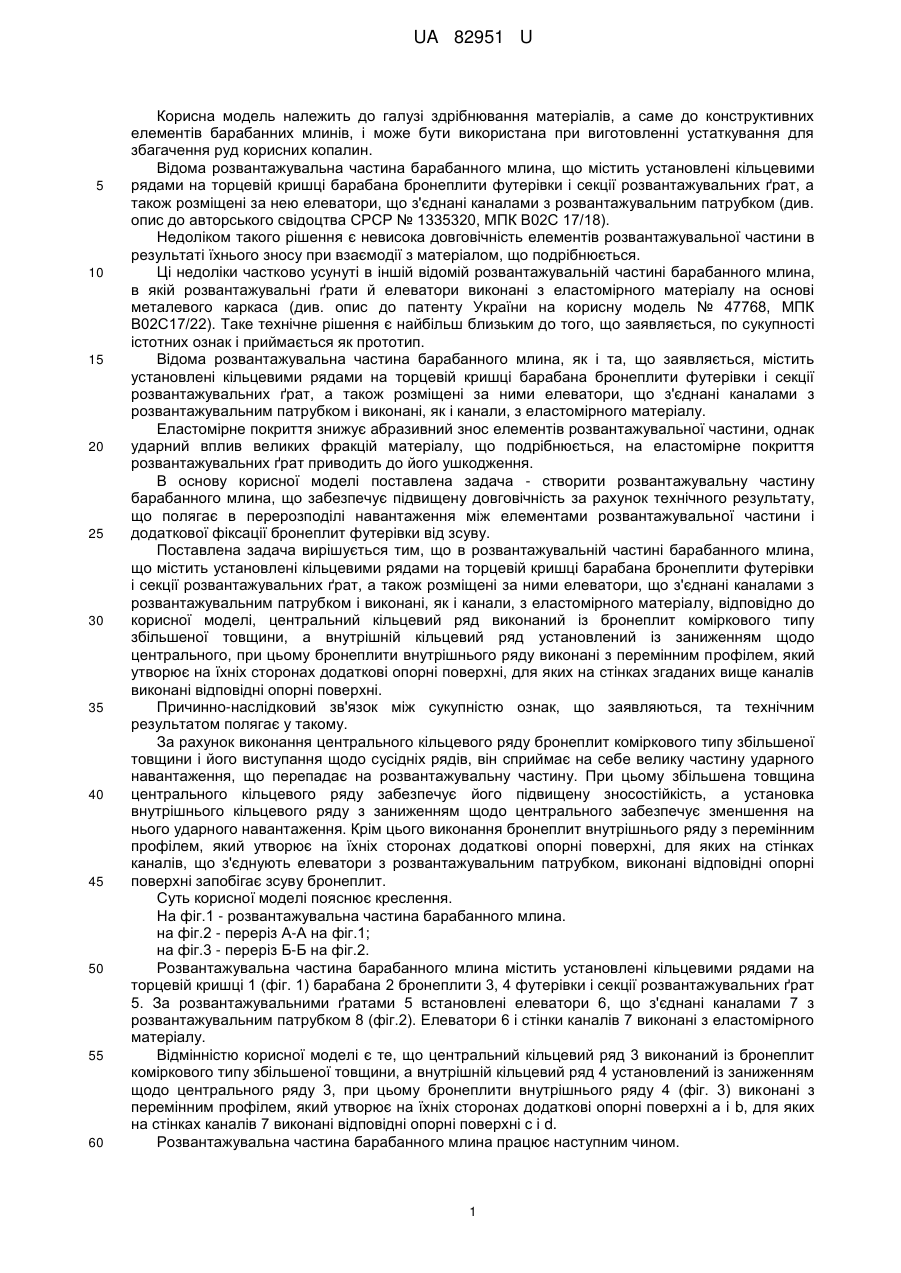

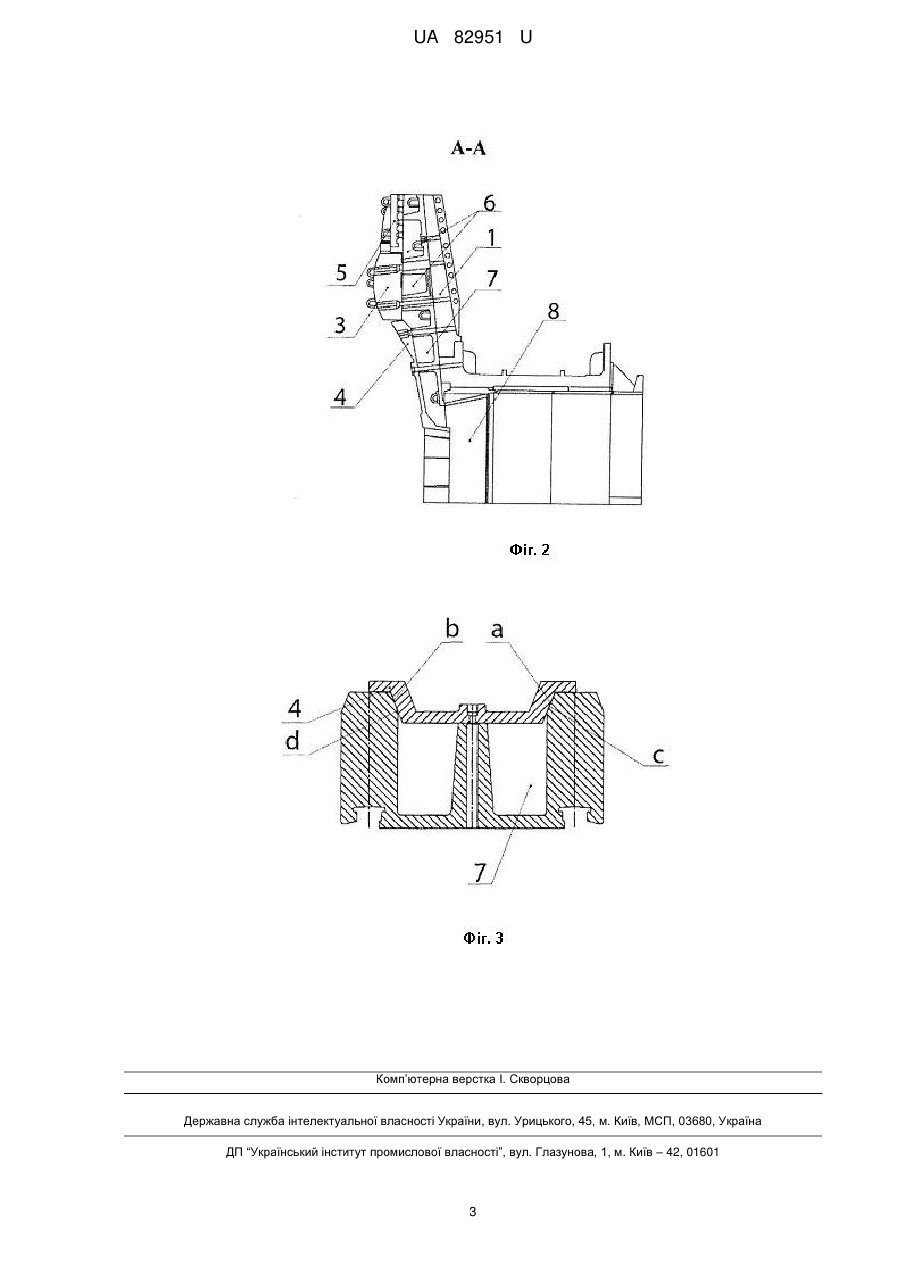

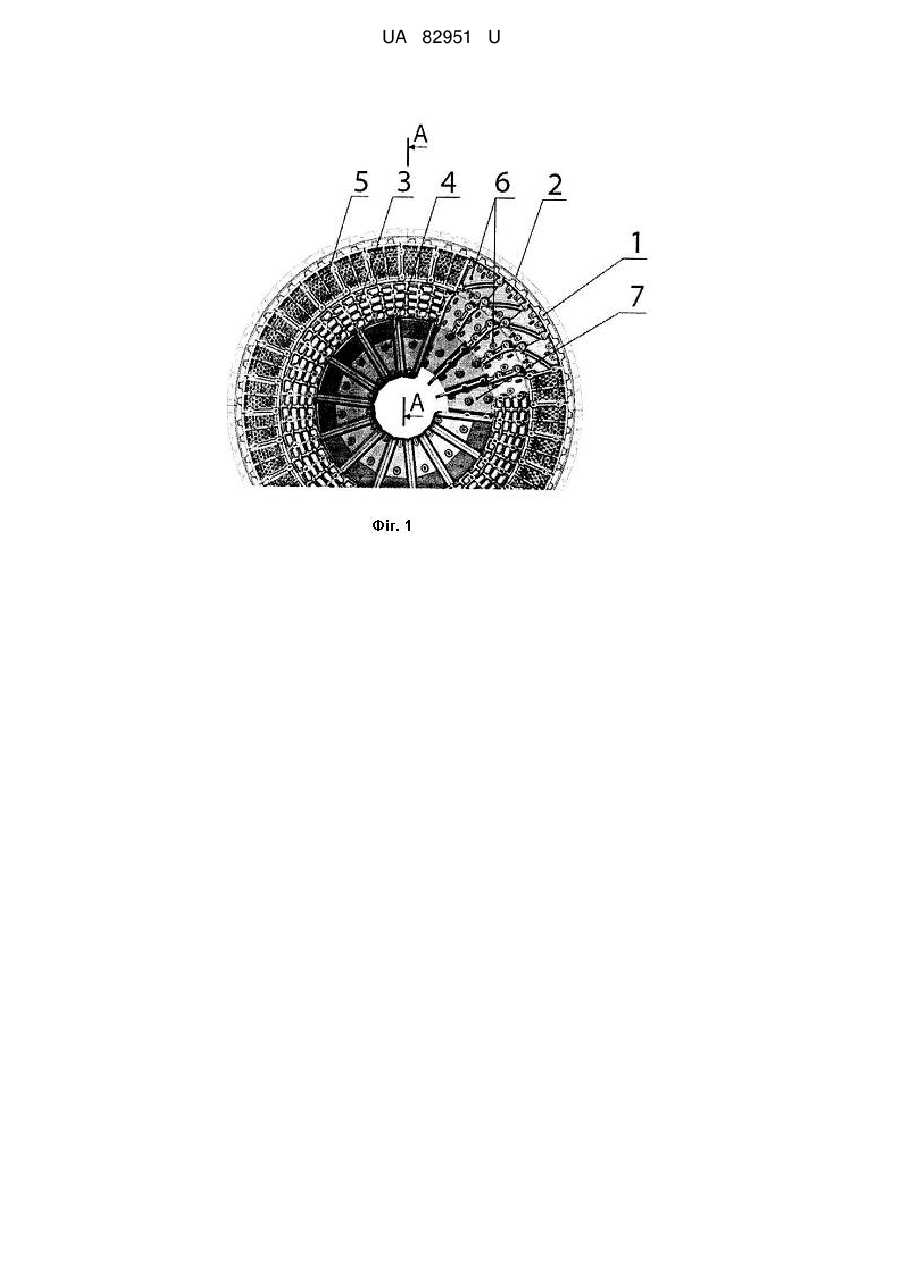

Реферат: Розвантажувальна частина барабанного млина містить установлені кільцевими рядами на торцевій кришці барабана бронеплити футерівки і секції розвантажувальних ґрат, а також розміщені за ними елеватори, що з'єднані каналами з розвантажувальним патрубком і виконані, як і канали, з еластомірного матеріалу. Центральний кільцевий ряд виконаний із бронеплит коміркового типу збільшеної товщини, а внутрішній кільцевий ряд установлений із заниженням щодо центрального. Бронеплити внутрішнього ряду виконані з перемінним профілем, який утворює на їхніх сторонах додаткові опорні поверхні, для яких на стінках згаданих вище каналів виконані відповідні опорні поверхні. UA 82951 U (54) РОЗВАНТАЖУВАЛЬНА ЧАСТИНА БАРАБАННОГО МЛИНА UA 82951 U UA 82951 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів, і може бути використана при виготовленні устаткування для збагачення руд корисних копалин. Відома розвантажувальна частина барабанного млина, що містить установлені кільцевими рядами на торцевій кришці барабана бронеплити футерівки і секції розвантажувальних ґрат, а також розміщені за нею елеватори, що з'єднані каналами з розвантажувальним патрубком (див. опис до авторського свідоцтва СРСР № 1335320, МПК В02С 17/18). Недоліком такого рішення є невисока довговічність елементів розвантажувальної частини в результаті їхнього зносу при взаємодії з матеріалом, що подрібнюється. Ці недоліки частково усунуті в іншій відомій розвантажувальній частині барабанного млина, в якій розвантажувальні ґрати й елеватори виконані з еластомірного матеріалу на основі металевого каркаса (див. опис до патенту України на корисну модель № 47768, МПК В02С17/22). Таке технічне рішення є найбільш близьким до того, що заявляється, по сукупності істотних ознак і приймається як прототип. Відома розвантажувальна частина барабанного млина, як і та, що заявляється, містить установлені кільцевими рядами на торцевій кришці барабана бронеплити футерівки і секції розвантажувальних ґрат, а також розміщені за ними елеватори, що з'єднані каналами з розвантажувальним патрубком і виконані, як і канали, з еластомірного матеріалу. Еластомірне покриття знижує абразивний знос елементів розвантажувальної частини, однак ударний вплив великих фракцій матеріалу, що подрібнюється, на еластомірне покриття розвантажувальних ґрат приводить до його ушкодження. В основу корисної моделі поставлена задача - створити розвантажувальну частину барабанного млина, що забезпечує підвищену довговічність за рахунок технічного результату, що полягає в перерозподілі навантаження між елементами розвантажувальної частини і додаткової фіксації бронеплит футерівки від зсуву. Поставлена задача вирішується тим, що в розвантажувальній частині барабанного млина, що містить установлені кільцевими рядами на торцевій кришці барабана бронеплити футерівки і секції розвантажувальних ґрат, а також розміщені за ними елеватори, що з'єднані каналами з розвантажувальним патрубком і виконані, як і канали, з еластомірного матеріалу, відповідно до корисної моделі, центральний кільцевий ряд виконаний із бронеплит коміркового типу збільшеної товщини, а внутрішній кільцевий ряд установлений із заниженням щодо центрального, при цьому бронеплити внутрішнього ряду виконані з перемінним профілем, який утворює на їхніх сторонах додаткові опорні поверхні, для яких на стінках згаданих вище каналів виконані відповідні опорні поверхні. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. За рахунок виконання центрального кільцевого ряду бронеплит коміркового типу збільшеної товщини і його виступання щодо сусідніх рядів, він сприймає на себе велику частину ударного навантаження, що перепадає на розвантажувальну частину. При цьому збільшена товщина центрального кільцевого ряду забезпечує його підвищену зносостійкість, а установка внутрішнього кільцевого ряду з заниженням щодо центрального забезпечує зменшення на нього ударного навантаження. Крім цього виконання бронеплит внутрішнього ряду з перемінним профілем, який утворює на їхніх сторонах додаткові опорні поверхні, для яких на стінках каналів, що з'єднують елеватори з розвантажувальним патрубком, виконані відповідні опорні поверхні запобігає зсуву бронеплит. Суть корисної моделі пояснює креслення. На фіг.1 - розвантажувальна частина барабанного млина. на фіг.2 - переріз А-А на фіг.1; на фіг.3 - переріз Б-Б на фіг.2. Розвантажувальна частина барабанного млина містить установлені кільцевими рядами на торцевій кришці 1 (фіг. 1) барабана 2 бронеплити 3, 4 футерівки і секції розвантажувальних ґрат 5. За розвантажувальними ґратами 5 встановлені елеватори 6, що з'єднані каналами 7 з розвантажувальним патрубком 8 (фіг.2). Елеватори 6 і стінки каналів 7 виконані з еластомірного матеріалу. Відмінністю корисної моделі є те, що центральний кільцевий ряд 3 виконаний із бронеплит коміркового типу збільшеної товщини, а внутрішній кільцевий ряд 4 установлений із заниженням щодо центрального ряду 3, при цьому бронеплити внутрішнього ряду 4 (фіг. 3) виконані з перемінним профілем, який утворює на їхніх сторонах додаткові опорні поверхні а і b, для яких на стінках каналів 7 виконані відповідні опорні поверхні с і d. Розвантажувальна частина барабанного млина працює наступним чином. 1 UA 82951 U 5 10 15 У процесі роботи відбувається обертання барабана 2, при якому матеріал, що подрібнюється (на фігурах не показаний), захоплюється футерівкою і обрушується на дно барабана. При цьому частина великих фракцій матеріалу, що подрібнюється, попадає на торцеву стінку 1 барабана 2. Виступаючий центральний ряд 3 футерівки збільшеної товщини сприймає на себе велику частину ударного навантаження, що перепадає на розвантажувальну частину. Відповідно ударні навантаження на розвантажувальні ґрати 5 і внутрішній ряд 4 знижуються. Футерівка розвантажувальної частини барабанного млина сприймає різні по інтенсивності і напрямку навантаження, що передаються бронеплитами 4 на опорні поверхні с, d і е, розташування яких у різних площинах перешкоджає зсуву бронеплит 4. Як видно з опису конструкції і роботи розвантажувального пристрою барабанного млина за рахунок відмітних ознак корисної моделі забезпечується перерозподіл навантаження між елементами розвантажувальної частини і додаткова фіксація бронеплит футерівки від зсуву, що підвищує довговічність барабанного млина. По даному рішенню на "Новокраматорському машинобудівному заводі" розроблений технічний проект барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Розвантажувальна частина барабанного млина, що містить установлені кільцевими рядами на торцевій кришці барабана бронеплити футерівки і секції розвантажувальних ґрат, а також розміщені за ними елеватори, що з'єднані каналами з розвантажувальним патрубком і виконані, як і канали, з еластомірного матеріалу, яка відрізняється тим, що центральний кільцевий ряд виконаний із бронеплит коміркового типу збільшеної товщини, а внутрішній кільцевий ряд установлений із заниженням щодо центрального, при цьому бронеплити внутрішнього ряду виконані з перемінним профілем, який утворює на їхніх сторонах додаткові опорні поверхні, для яких на стінках згаданих вище каналів виконані відповідні опорні поверхні. 2 UA 82951 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
