Кормоподрібнювач

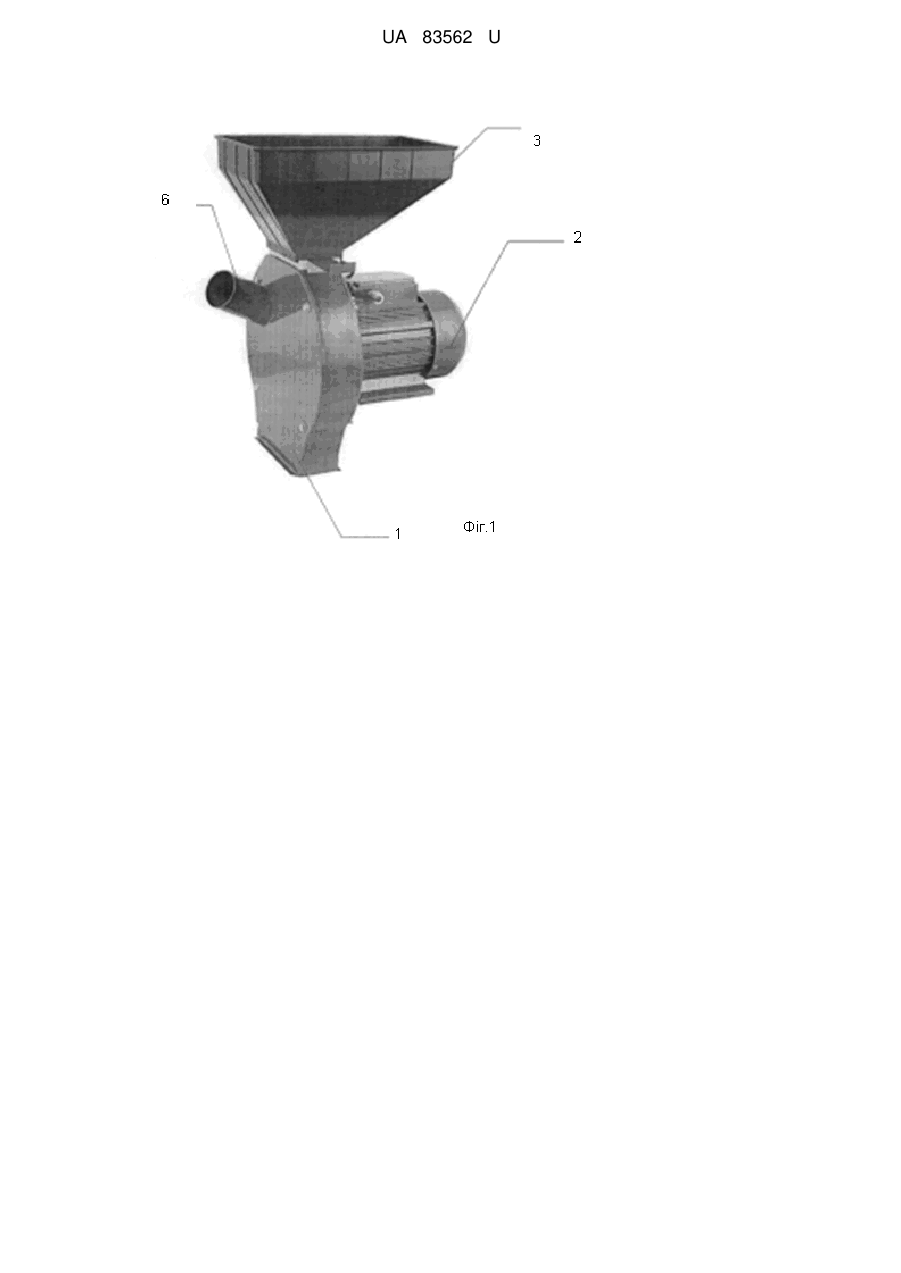

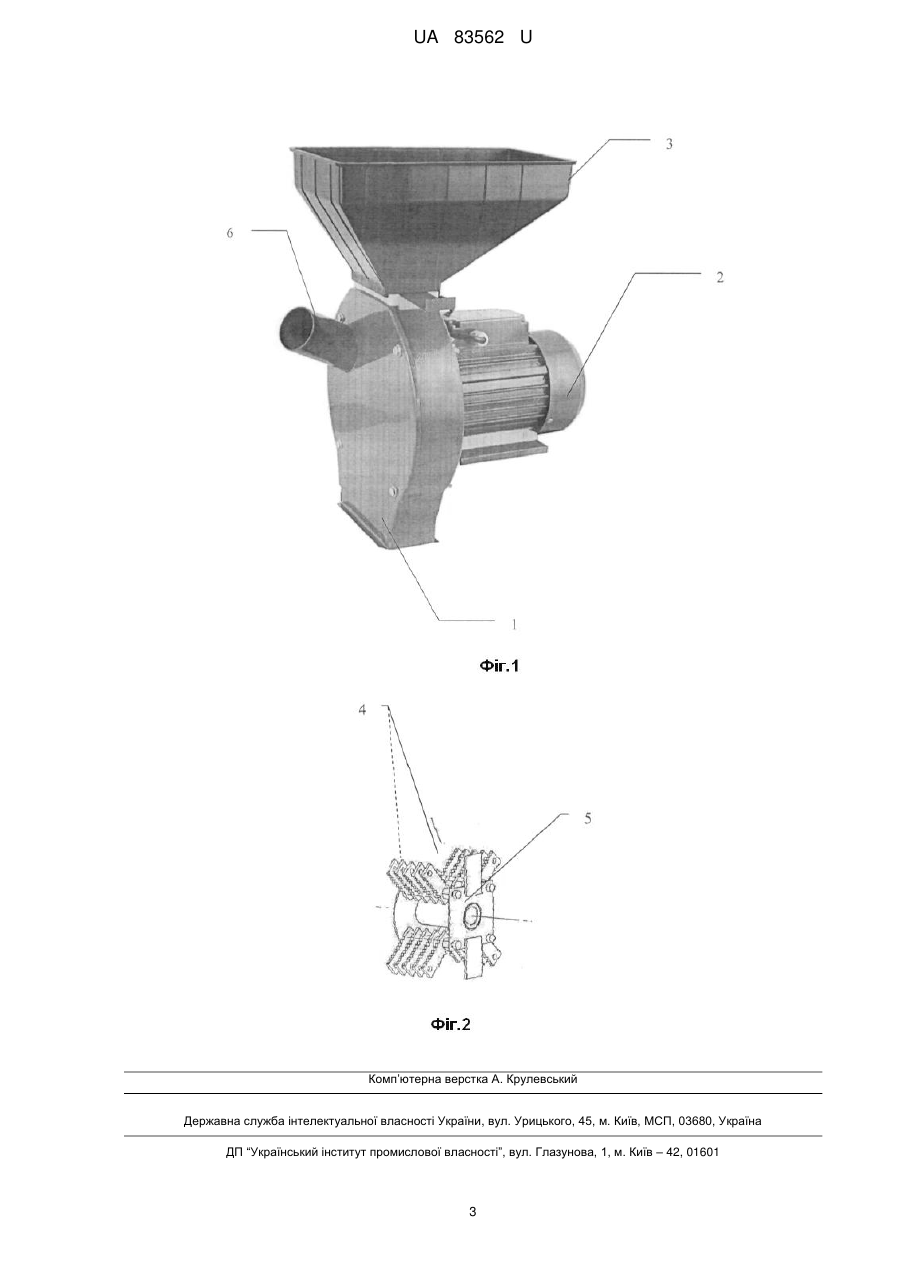

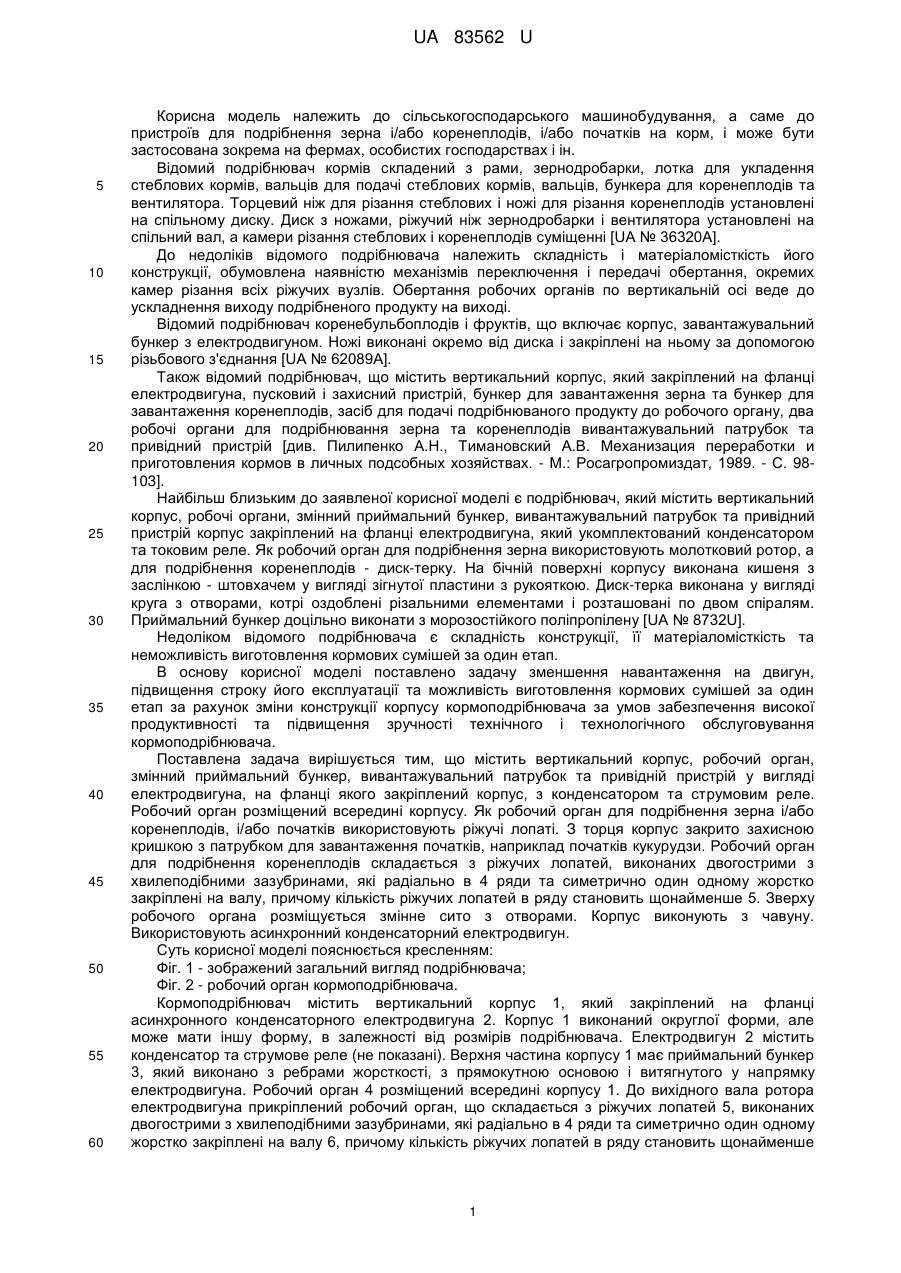

Реферат: Кормоподрібнювач містить вертикальний корпус, робочий орган, змінний приймальний бункер, вивантажувальний патрубок та привідній пристрій у вигляді електродвигуна, на фланці якого закріплений корпус, з конденсатором та струмовим реле, робочий орган розміщений всередині корпусу. Як робочий орган для подрібнення зерна і/або коренеплодів і/або початків використовують ріжучі лопаті, що виконані двогострими з хвилеподібними зазубринами, які радіально в 4 ряди та симетрично один одному жорстко закріплені на валу, причому кількість ріжучих лопатей в ряду становить щонайменше 5, з торця корпус закрито захисною кришкою з патрубком для завантаження початків, наприклад початків кукурудзи. UA 83562 U (54) КОРМОПОДРІБНЮВАЧ UA 83562 U UA 83562 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв для подрібнення зерна і/або коренеплодів, і/або початків на корм, і може бути застосована зокрема на фермах, особистих господарствах і ін. Відомий подрібнювач кормів складений з рами, зернодробарки, лотка для укладення стеблових кормів, вальців для подачі стеблових кормів, вальців, бункера для коренеплодів та вентилятора. Торцевий ніж для різання стеблових і ножі для різання коренеплодів установлені на спільному диску. Диск з ножами, ріжучий ніж зернодробарки і вентилятора установлені на спільний вал, а камери різання стеблових і коренеплодів суміщенні [UA № 36320А]. До недоліків відомого подрібнювача належить складність і матеріаломісткість його конструкції, обумовлена наявністю механізмів переключення і передачі обертання, окремих камер різання всіх ріжучих вузлів. Обертання робочих органів по вертикальній осі веде до ускладнення виходу подрібненого продукту на виході. Відомий подрібнювач коренебульбоплодів і фруктів, що включає корпус, завантажувальний бункер з електродвигуном. Ножі виконані окремо від диска і закріплені на ньому за допомогою різьбового з'єднання [UA № 62089А]. Також відомий подрібнювач, що містить вертикальний корпус, який закріплений на фланці електродвигуна, пусковий і захисний пристрій, бункер для завантаження зерна та бункер для завантаження коренеплодів, засіб для подачі подрібнюваного продукту до робочого органу, два робочі органи для подрібнювання зерна та коренеплодів вивантажувальний патрубок та привідний пристрій [див. Пилипенко А.Н., Тимановский А.В. Механизация переработки и приготовления кормов в личных подсобных хозяйствах. - М.: Росагропромиздат, 1989. - С. 98103]. Найбільш близьким до заявленої корисної моделі є подрібнювач, який містить вертикальний корпус, робочі органи, змінний приймальний бункер, вивантажувальний патрубок та привідний пристрій корпус закріплений на фланці електродвигуна, який укомплектований конденсатором та токовим реле. Як робочий орган для подрібнення зерна використовують молотковий ротор, а для подрібнення коренеплодів - диск-терку. На бічній поверхні корпусу виконана кишеня з заслінкою - штовхачем у вигляді зігнутої пластини з рукояткою. Диск-терка виконана у вигляді круга з отворами, котрі оздоблені різальними елементами і розташовані по двом спіралям. Приймальний бункер доцільно виконати з морозостійкого поліпропілену [UA № 8732U]. Недоліком відомого подрібнювача є складність конструкції, її матеріаломісткість та неможливість виготовлення кормових сумішей за один етап. В основу корисної моделі поставлено задачу зменшення навантаження на двигун, підвищення строку його експлуатації та можливість виготовлення кормових сумішей за один етап за рахунок зміни конструкції корпусу кормоподрібнювача за умов забезпечення високої продуктивності та підвищення зручності технічного і технологічного обслуговування кормоподрібнювача. Поставлена задача вирішується тим, що містить вертикальний корпус, робочий орган, змінний приймальний бункер, вивантажувальний патрубок та привідній пристрій у вигляді електродвигуна, на фланці якого закріплений корпус, з конденсатором та струмовим реле. Робочий орган розміщений всередині корпусу. Як робочий орган для подрібнення зерна і/або коренеплодів, і/або початків використовують ріжучі лопаті. З торця корпус закрито захисною кришкою з патрубком для завантаження початків, наприклад початків кукурудзи. Робочий орган для подрібнення коренеплодів складається з ріжучих лопатей, виконаних двогострими з хвилеподібними зазубринами, які радіально в 4 ряди та симетрично один одному жорстко закріплені на валу, причому кількість ріжучих лопатей в ряду становить щонайменше 5. Зверху робочого органа розміщується змінне сито з отворами. Корпус виконують з чавуну. Використовують асинхронний конденсаторний електродвигун. Суть корисної моделі пояснюється кресленням: Фіг. 1 - зображений загальний вигляд подрібнювача; Фіг. 2 - робочий орган кормоподрібнювача. Кормоподрібнювач містить вертикальний корпус 1, який закріплений на фланці асинхронного конденсаторного електродвигуна 2. Корпус 1 виконаний округлої форми, але може мати іншу форму, в залежності від розмірів подрібнювача. Електродвигун 2 містить конденсатор та струмове реле (не показані). Верхня частина корпусу 1 має приймальний бункер 3, який виконано з ребрами жорсткості, з прямокутною основою і витягнутого у напрямку електродвигуна. Робочий орган 4 розміщений всередині корпусу 1. До вихідного вала ротора електродвигуна прикріплений робочий орган, що складається з ріжучих лопатей 5, виконаних двогострими з хвилеподібними зазубринами, які радіально в 4 ряди та симетрично один одному жорстко закріплені на валу 6, причому кількість ріжучих лопатей в ряду становить щонайменше 1 UA 83562 U 5 10 15 20 25 5. Зверху робочого органа 4 розміщується змінне сито з отворами Ø2, 3, 4 або 5 мм (не показано). З торця корпус 1 закрито захисною кришкою з патрубком 7 для завантаження початків, наприклад початків кукурудзи. На внутрішній стороні корпуса виконані напрямні (не показано) для запобігання спресовуванню кормової суміші. В нижній частині корпусу виконаний вивантажувальний патрубок (не показано) для вивантаження готової подрібненої продукції. Працює заявлений кормоподрібнювач наступним чином. Перед початком роботи, кормоподрібнювач установлюють на краю стола, тумби, тощо та закріпляють за допомогою болтів, гайок та шайб. На вивантажувальний патрубок одягають і закріпляють рукав або мішок для подрібненого продукту. Після підключення до електромережі починає працювати електромотор, який служить для перетворення електричної енергії в енергію руху, для того що б ріжучі лопаті почали своє обертання всередині корпусу машини. Після описаних раніше дій можна починати процес завантаження зерна і/або коренеплодів, і/або початків через спеціальні отвори (приймальний бункер зверху для зерна і патрубок для початків кукурудзи збоку) для перемелювання зерна і/або коренеплодів, і/або початків ріжучими лопатями. По закінченні робіт подрібнювач очищають від залишків коренів та бруду. Заявлена конструкція подрібнювача має наступну низку переваг. Використання асинхронного конденсаторного електродвигуна із збільшеним пусковим моментом забезпечує його високу продуктивність. За рахунок виконання корпусу округлої форми, розмір ножів можна використовувати менше (порівняно з найближчим аналогом), що дозволяє зменшити навантаження на двигун. Так само сита (які йдуть в комплекті 2, 3, 4, 5 мм) зроблені спеціально для округлого корпусу. За рахунок того, що з торця корпус закрито захисною кришкою з патрубком для завантаження початків, наприклад початків кукурудзи є можливість виготовлення кормових сумішей за один етап. При цьому за рахунок того, що ножі виконані з хвилеподібними зазубринами вони набагато гостріше звичайних ножів, це дозволяє машині перемелювати зерно, коренеплоди і т.д. набагато швидше. У результаті це дозволяє зменшити навантаження на двигун (перемелює швидше) і дозволяє використовувати машину довше. За рахунок вилитого з чавуну корпусу заявлений кормоподрібнювач міцніше і довговічніше. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Кормоподрібнювач, що містить вертикальний корпус, робочий орган, змінний приймальний бункер, вивантажувальний патрубок та привідній пристрій у вигляді електродвигуна, на фланці якого закріплений корпус, з конденсатором та струмовим реле, робочий орган розміщений всередині корпусу, який відрізняється тим, що як робочий орган для подрібнення зерна і/або коренеплодів і/або початків використовують ріжучі лопаті, що виконані двогострими з хвилеподібними зазубринами, які радіально в 4 ряди та симетрично один одному жорстко закріплені на валу, причому кількість ріжучих лопатей в ряду становить щонайменше 5, з торця корпус закрито захисною кришкою з патрубком для завантаження початків, наприклад початків кукурудзи. 2. Кормоподрібнювач за п. 1, який відрізняється тим, що зверху робочого органа розміщується змінне сито з отворами Ø 2, 3, 4 або 5 мм. 3. Кормоподрібнювач за п. 1, який відрізняється тим, що корпус виконано з чавуну. 2 UA 83562 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
