Робочий орган відцентрового розкидача добрив

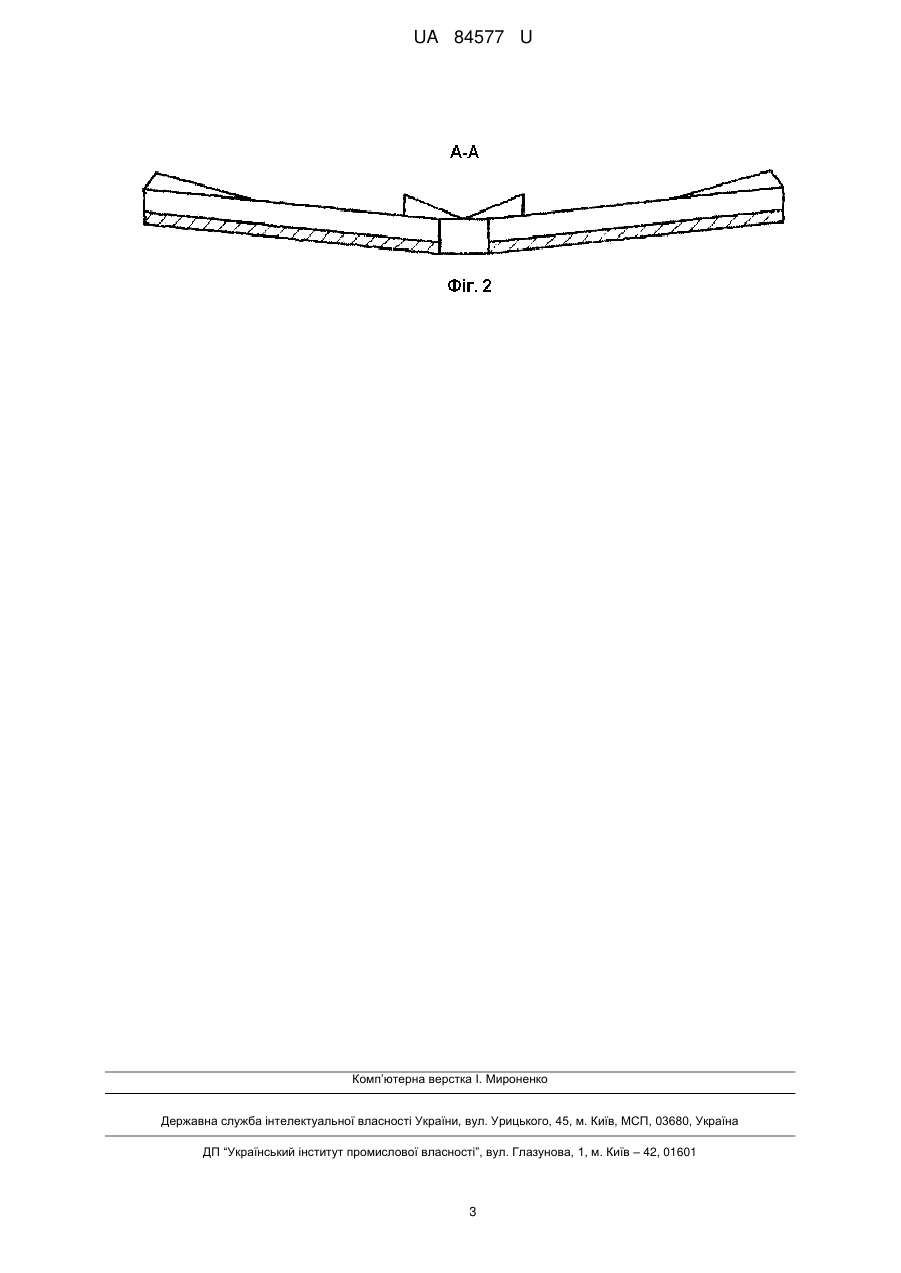

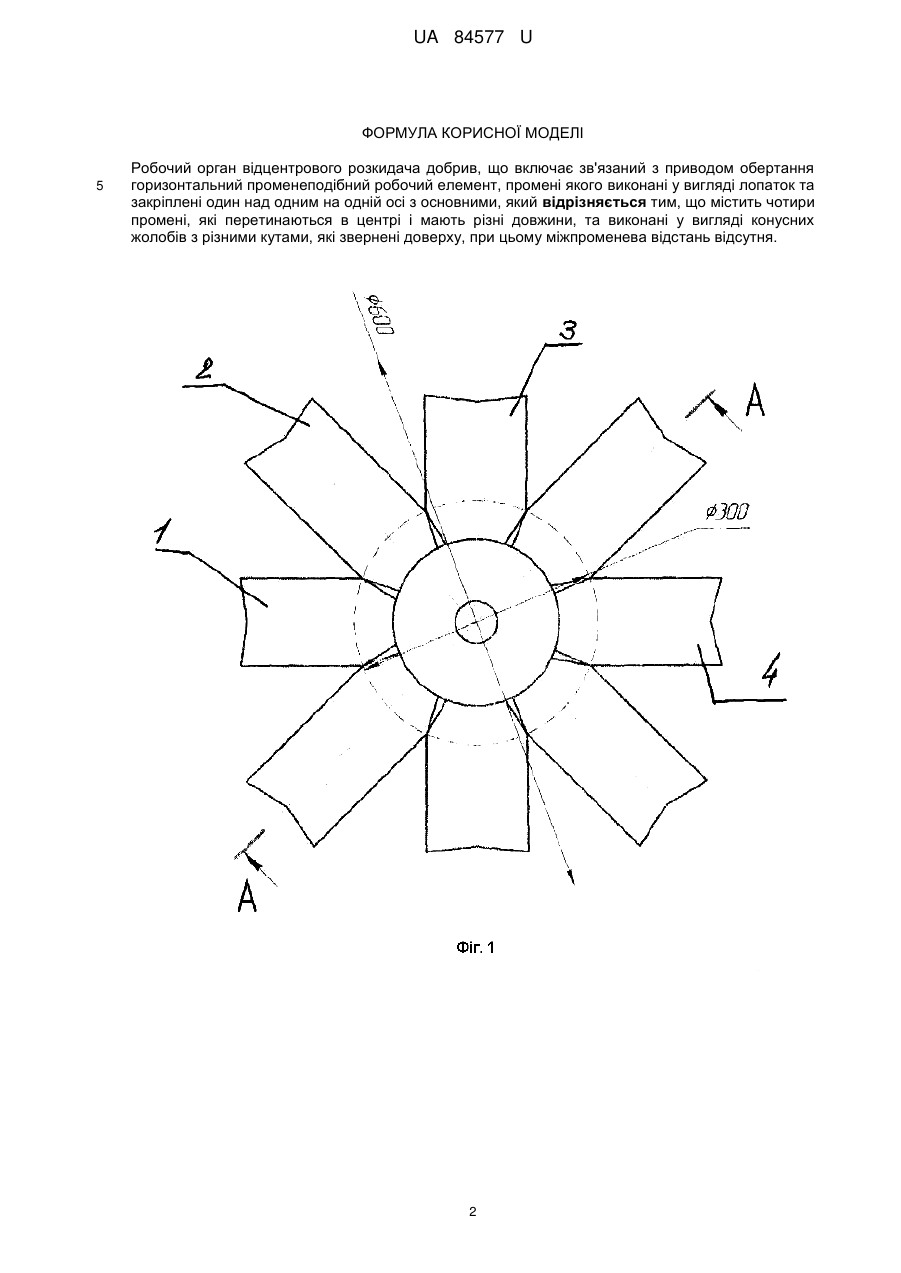

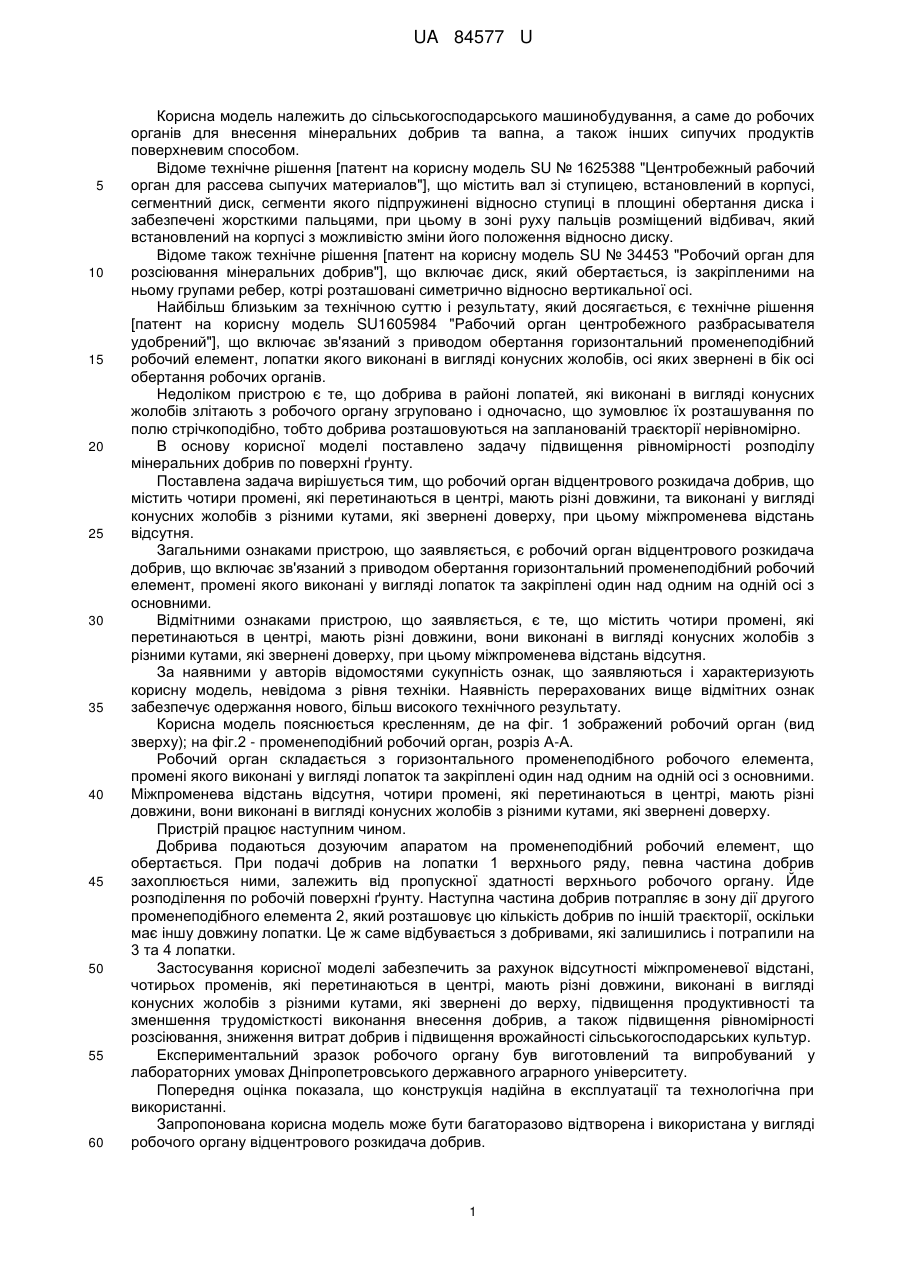

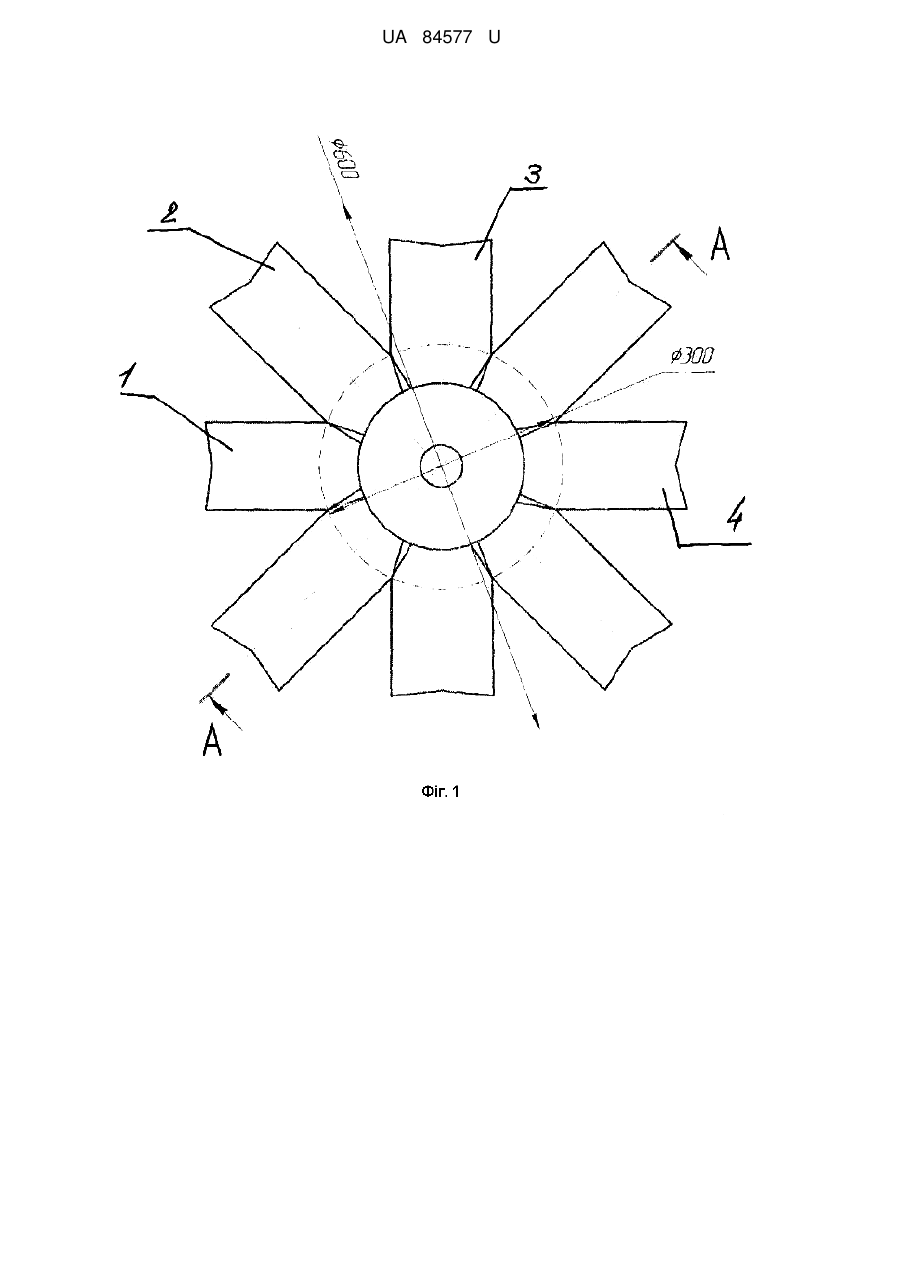

Реферат: Робочий орган відцентрового розкидача добрив включає зв'язаний з приводом обертання горизонтальний променеподібний робочий елемент, промені якого виконані у вигляді лопаток та закріплені один над одним на одній осі з основними. Пристрій містить чотири промені, які перетинаються в центрі і мають різні довжини, та виконані у вигляді конусних жолобів з різними кутами, які звернені доверху, при цьому міжпроменева відстань відсутня. UA 84577 U (54) РОБОЧИЙ ОРГАН ВІДЦЕНТРОВОГО РОЗКИДАЧА ДОБРИВ UA 84577 U UA 84577 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів для внесення мінеральних добрив та вапна, а також інших сипучих продуктів поверхневим способом. Відоме технічне рішення [патент на корисну модель SU № 1625388 "Центробежный рабочий орган для рассева сыпучих материалов"], що містить вал зі ступицею, встановлений в корпусі, сегментний диск, сегменти якого підпружинені відносно ступиці в площині обертання диска і забезпечені жорсткими пальцями, при цьому в зоні руху пальців розміщений відбивач, який встановлений на корпусі з можливістю зміни його положення відносно диску. Відоме також технічне рішення [патент на корисну модель SU № 34453 "Робочий орган для розсіювання мінеральних добрив"], що включає диск, який обертається, із закріпленими на ньому групами ребер, котрі розташовані симетрично відносно вертикальної осі. Найбільш близьким за технічною суттю і результату, який досягається, є технічне рішення [патент на корисну модель SU1605984 "Рабочий орган центробежного разбрасывателя удобрений"], що включає зв'язаний з приводом обертання горизонтальний променеподібний робочий елемент, лопатки якого виконані в вигляді конусних жолобів, осі яких звернені в бік осі обертання робочих органів. Недоліком пристрою є те, що добрива в районі лопатей, які виконані в вигляді конусних жолобів злітають з робочого органу згруповано і одночасно, що зумовлює їх розташування по полю стрічкоподібно, тобто добрива розташовуються на запланованій траєкторії нерівномірно. В основу корисної моделі поставлено задачу підвищення рівномірності розподілу мінеральних добрив по поверхні ґрунту. Поставлена задача вирішується тим, що робочий орган відцентрового розкидача добрив, що містить чотири промені, які перетинаються в центрі, мають різні довжини, та виконані у вигляді конусних жолобів з різними кутами, які звернені доверху, при цьому міжпроменева відстань відсутня. Загальними ознаками пристрою, що заявляється, є робочий орган відцентрового розкидача добрив, що включає зв'язаний з приводом обертання горизонтальний променеподібний робочий елемент, промені якого виконані у вигляді лопаток та закріплені один над одним на одній осі з основними. Відмітними ознаками пристрою, що заявляється, є те, що містить чотири промені, які перетинаються в центрі, мають різні довжини, вони виконані в вигляді конусних жолобів з різними кутами, які звернені доверху, при цьому міжпроменева відстань відсутня. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують корисну модель, невідома з рівня техніки. Наявність перерахованих вище відмітних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленням, де на фіг. 1 зображений робочий орган (вид зверху); на фіг.2 - променеподібний робочий орган, розріз А-А. Робочий орган складається з горизонтального променеподібного робочого елемента, промені якого виконані у вигляді лопаток та закріплені один над одним на одній осі з основними. Міжпроменева відстань відсутня, чотири промені, які перетинаються в центрі, мають різні довжини, вони виконані в вигляді конусних жолобів з різними кутами, які звернені доверху. Пристрій працює наступним чином. Добрива подаються дозуючим апаратом на променеподібний робочий елемент, що обертається. При подачі добрив на лопатки 1 верхнього ряду, певна частина добрив захоплюється ними, залежить від пропускної здатності верхнього робочого органу. Йде розподілення по робочій поверхні ґрунту. Наступна частина добрив потрапляє в зону дії другого променеподібного елемента 2, який розташовує цю кількість добрив по іншій траєкторії, оскільки має іншу довжину лопатки. Це ж саме відбувається з добривами, які залишились і потрапили на 3 та 4 лопатки. Застосування корисної моделі забезпечить за рахунок відсутності міжпроменевої відстані, чотирьох променів, які перетинаються в центрі, мають різні довжини, виконані в вигляді конусних жолобів з різними кутами, які звернені до верху, підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу відцентрового розкидача добрив. 1 UA 84577 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робочий орган відцентрового розкидача добрив, що включає зв'язаний з приводом обертання горизонтальний променеподібний робочий елемент, промені якого виконані у вигляді лопаток та закріплені один над одним на одній осі з основними, який відрізняється тим, що містить чотири промені, які перетинаються в центрі і мають різні довжини, та виконані у вигляді конусних жолобів з різними кутами, які звернені доверху, при цьому міжпроменева відстань відсутня. 2 UA 84577 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
