Апарат для культивування клітин

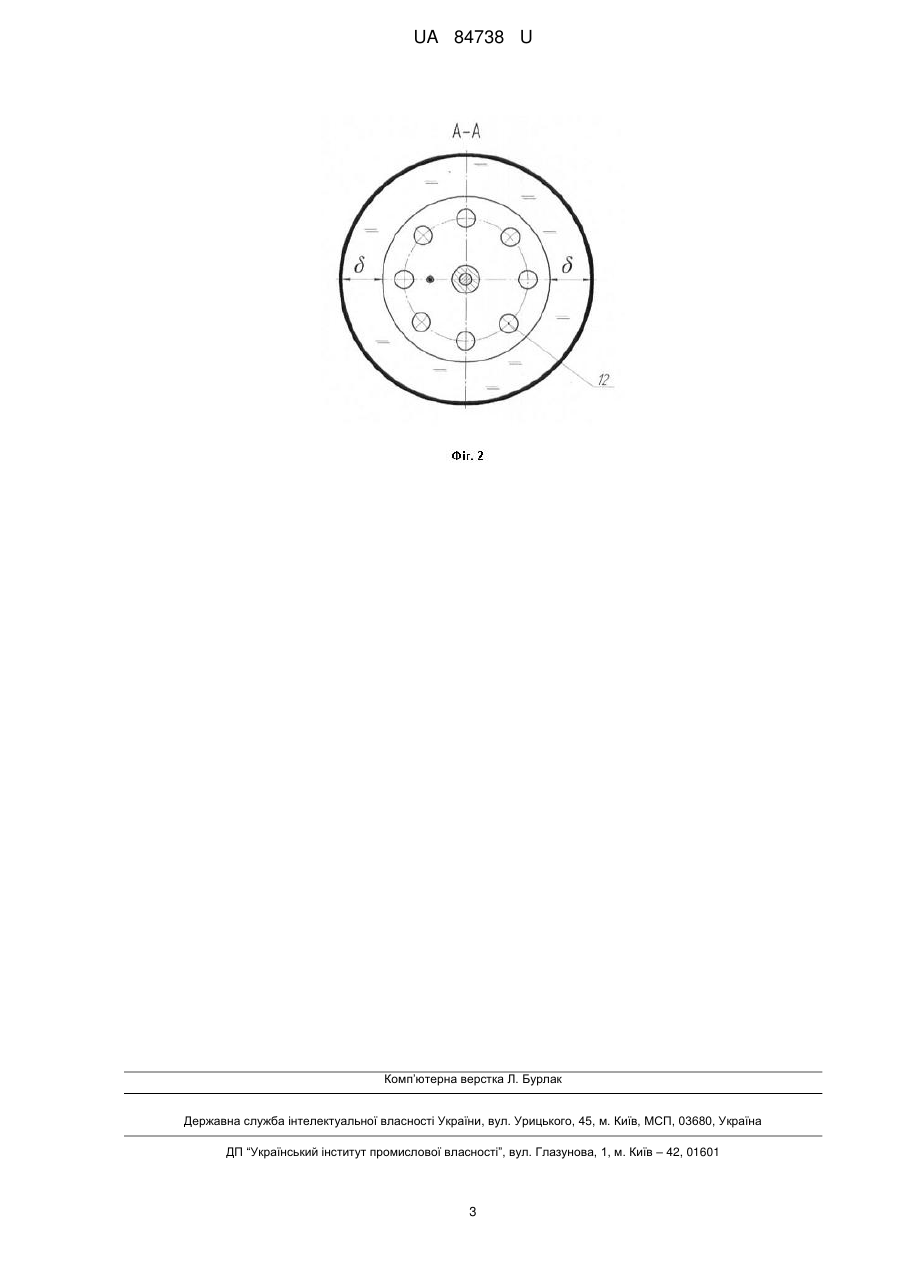

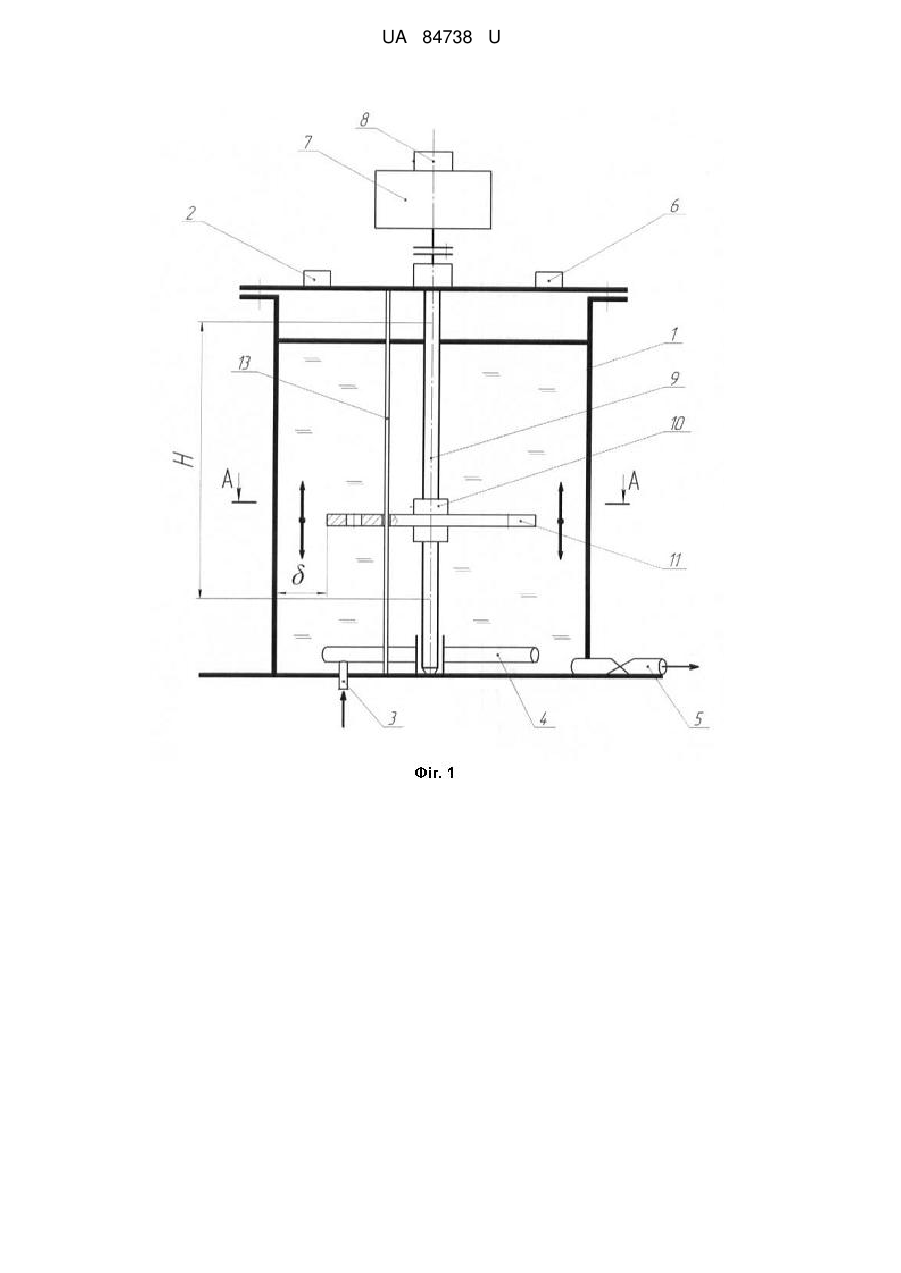

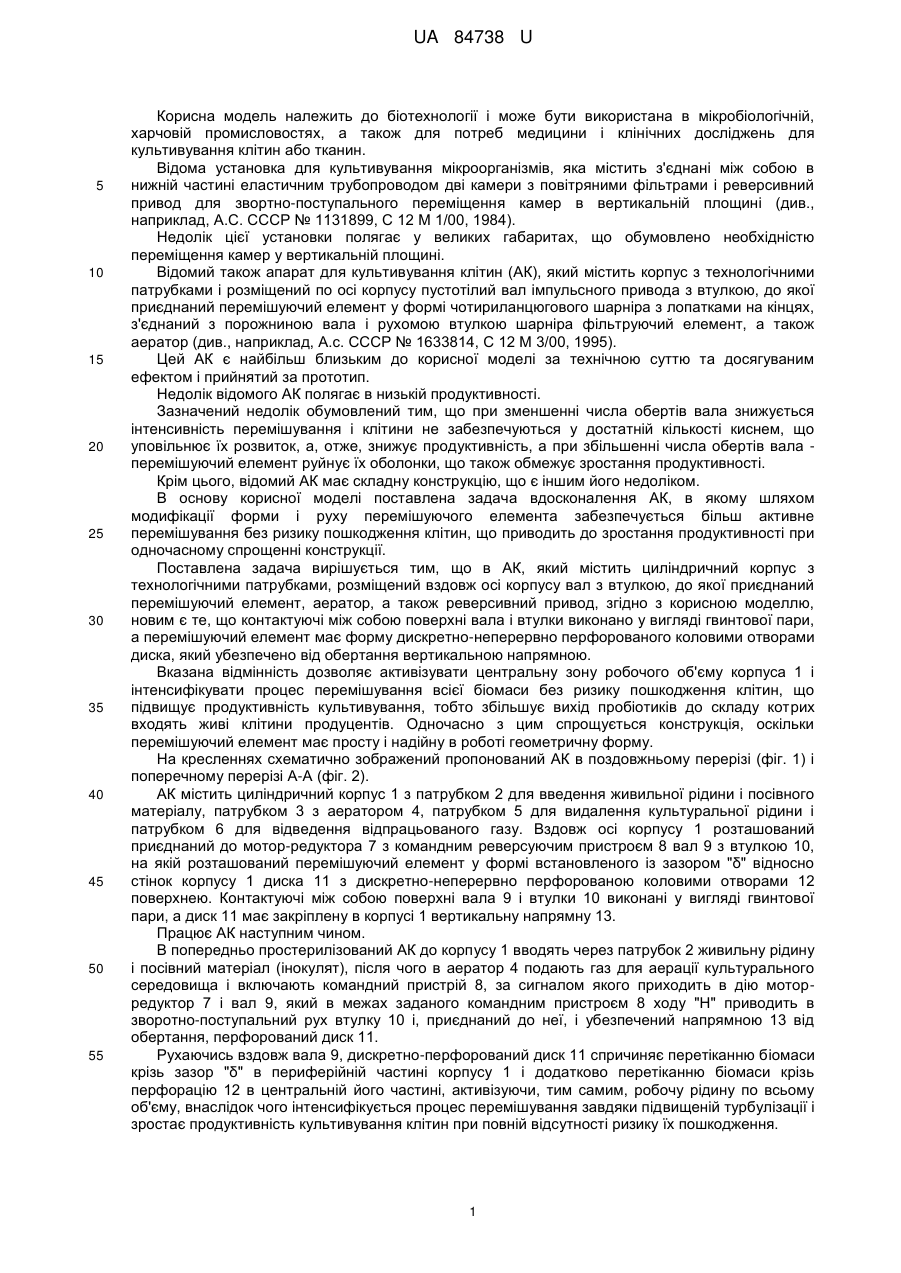

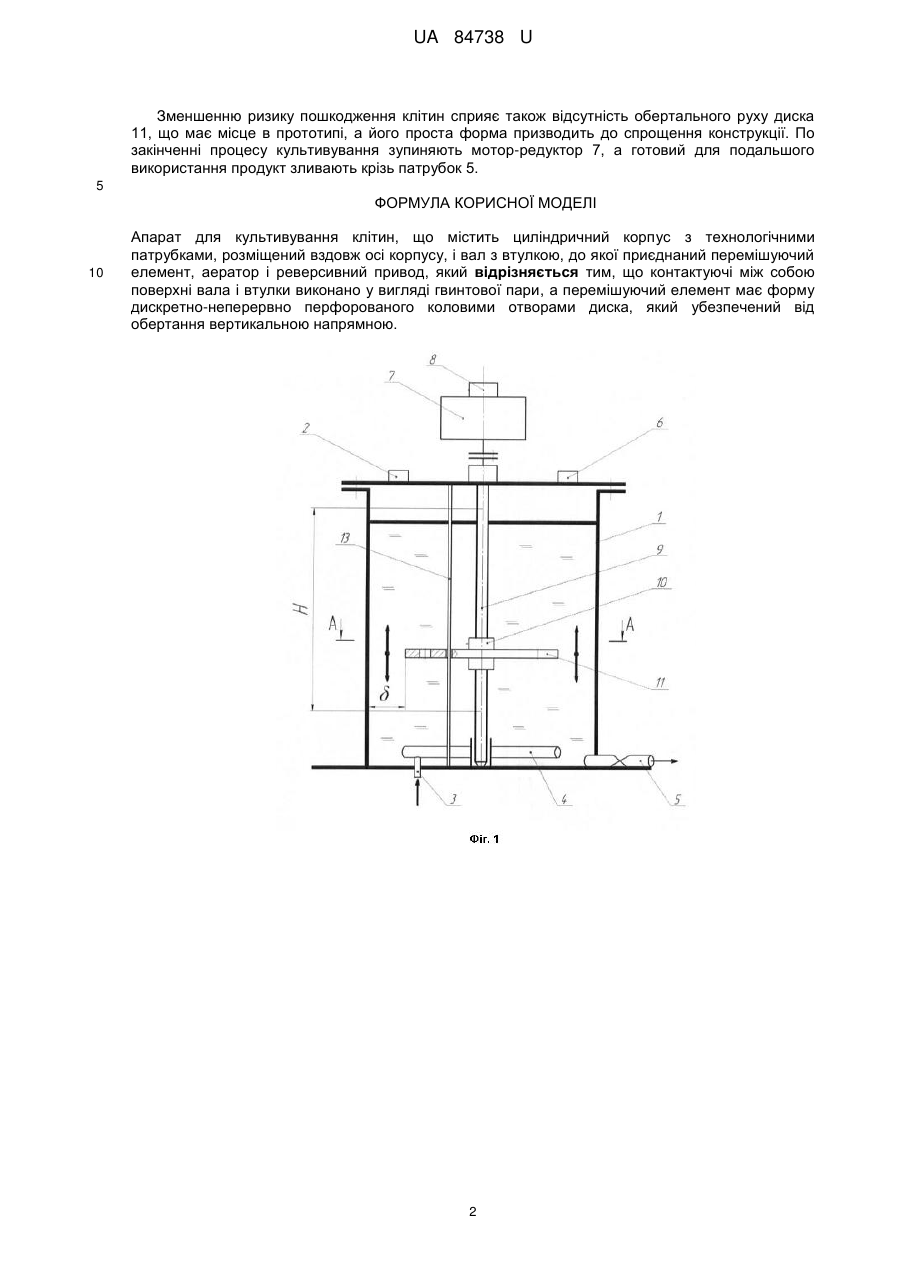

Реферат: Апарат для культивування клітин містить циліндричний корпус з технологічними патрубками, розміщений вздовж осі корпусу, і вал з втулкою, до якої приєднаний перемішуючий елемент, аератор і реверсивний привод. Контактуючі між собою поверхні вала і втулки виконано у вигляді гвинтової пари. Перемішуючий елемент має форму дискретно-неперервно перфорованого коловими отворами диска, який убезпечений від обертання вертикальною напрямною. UA 84738 U (12) UA 84738 U UA 84738 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до біотехнології і може бути використана в мікробіологічній, харчовій промисловостях, а також для потреб медицини і клінічних досліджень для культивування клітин або тканин. Відома установка для культивування мікроорганізмів, яка містить з'єднані між собою в нижній частині еластичним трубопроводом дві камери з повітряними фільтрами і реверсивний привод для звортно-поступального переміщення камер в вертикальній площині (див., наприклад, А.С. СССР № 1131899, С 12 М 1/00, 1984). Недолік цієї установки полягає у великих габаритах, що обумовлено необхідністю переміщення камер у вертикальній площині. Відомий також апарат для культивування клітин (АК), який містить корпус з технологічними патрубками і розміщений по осі корпусу пустотілий вал імпульсного привода з втулкою, до якої приєднаний перемішуючий елемент у формі чотириланцюгового шарніра з лопатками на кінцях, з'єднаний з порожниною вала і рухомою втулкою шарніра фільтруючий елемент, а також аератор (див., наприклад, А.с. СССР № 1633814, С 12 М 3/00, 1995). Цей АК є найбільш близьким до корисної моделі за технічною суттю та досягуваним ефектом і прийнятий за прототип. Недолік відомого АК полягає в низькій продуктивності. Зазначений недолік обумовлений тим, що при зменшенні числа обертів вала знижується інтенсивність перемішування і клітини не забезпечуються у достатній кількості киснем, що уповільнює їх розвиток, а, отже, знижує продуктивність, а при збільшенні числа обертів вала перемішуючий елемент руйнує їх оболонки, що також обмежує зростання продуктивності. Крім цього, відомий АК має складну конструкцію, що є іншим його недоліком. В основу корисної моделі поставлена задача вдосконалення АК, в якому шляхом модифікації форми і руху перемішуючого елемента забезпечується більш активне перемішування без ризику пошкодження клітин, що приводить до зростання продуктивності при одночасному спрощенні конструкції. Поставлена задача вирішується тим, що в АК, який містить циліндричний корпус з технологічними патрубками, розміщений вздовж осі корпусу вал з втулкою, до якої приєднаний перемішуючий елемент, аератор, а також реверсивний привод, згідно з корисною моделлю, новим є те, що контактуючі між собою поверхні вала і втулки виконано у вигляді гвинтової пари, а перемішуючий елемент має форму дискретно-неперервно перфорованого коловими отворами диска, який убезпечено від обертання вертикальною напрямною. Вказана відмінність дозволяє активізувати центральну зону робочого об'єму корпуса 1 і інтенсифікувати процес перемішування всієї біомаси без ризику пошкодження клітин, що підвищує продуктивність культивування, тобто збільшує вихід пробіотиків до складу котрих входять живі клітини продуцентів. Одночасно з цим спрощується конструкція, оскільки перемішуючий елемент має просту і надійну в роботі геометричну форму. На кресленнях схематично зображений пропонований АК в поздовжньому перерізі (фіг. 1) і поперечному перерізі А-А (фіг. 2). АК містить циліндричний корпус 1 з патрубком 2 для введення живильної рідини і посівного матеріалу, патрубком 3 з аератором 4, патрубком 5 для видалення культуральної рідини і патрубком 6 для відведення відпрацьованого газу. Вздовж осі корпусу 1 розташований приєднаний до мотор-редуктора 7 з командним реверсуючим пристроєм 8 вал 9 з втулкою 10, на якій розташований перемішуючий елемент у формі встановленого із зазором "δ" відносно стінок корпусу 1 диска 11 з дискретно-неперервно перфорованою коловими отворами 12 поверхнею. Контактуючі між собою поверхні вала 9 і втулки 10 виконані у вигляді гвинтової пари, а диск 11 має закріплену в корпусі 1 вертикальну напрямну 13. Працює АК наступним чином. В попередньо простерилізований АК до корпусу 1 вводять через патрубок 2 живильну рідину і посівний матеріал (інокулят), після чого в аератор 4 подають газ для аерації культурального середовища і включають командний пристрій 8, за сигналом якого приходить в дію моторредуктор 7 і вал 9, який в межах заданого командним пристроєм 8ходу "Н" приводить в зворотно-поступальний рух втулку 10 і, приєднаний до неї, і убезпечений напрямною 13 від обертання, перфорований диск 11. Рухаючись вздовж вала 9, дискретно-перфорований диск 11 спричиняє перетіканню біомаси крізь зазор "δ" в периферійній частині корпусу 1 і додатково перетіканню біомаси крізь перфорацію 12 в центральній його частині, активізуючи, тим самим, робочу рідину по всьому об'єму, внаслідок чого інтенсифікується процес перемішування завдяки підвищеній турбулізації і зростає продуктивність культивування клітин при повній відсутності ризику їх пошкодження. 1 UA 84738 U Зменшенню ризику пошкодження клітин сприяє також відсутність обертального руху диска 11, що має місце в прототипі, а його проста форма призводить до спрощення конструкції. По закінченні процесу культивування зупиняють мотор-редуктор 7, а готовий для подальшого використання продукт зливають крізь патрубок 5. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Апарат для культивування клітин, що містить циліндричний корпус з технологічними патрубками, розміщений вздовж осі корпусу, і вал з втулкою, до якої приєднаний перемішуючий елемент, аератор і реверсивний привод, який відрізняється тим, що контактуючі між собою поверхні вала і втулки виконано у вигляді гвинтової пари, а перемішуючий елемент має форму дискретно-неперервно перфорованого коловими отворами диска, який убезпечений від обертання вертикальною напрямною. 2 UA 84738 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
