Сушильна установка

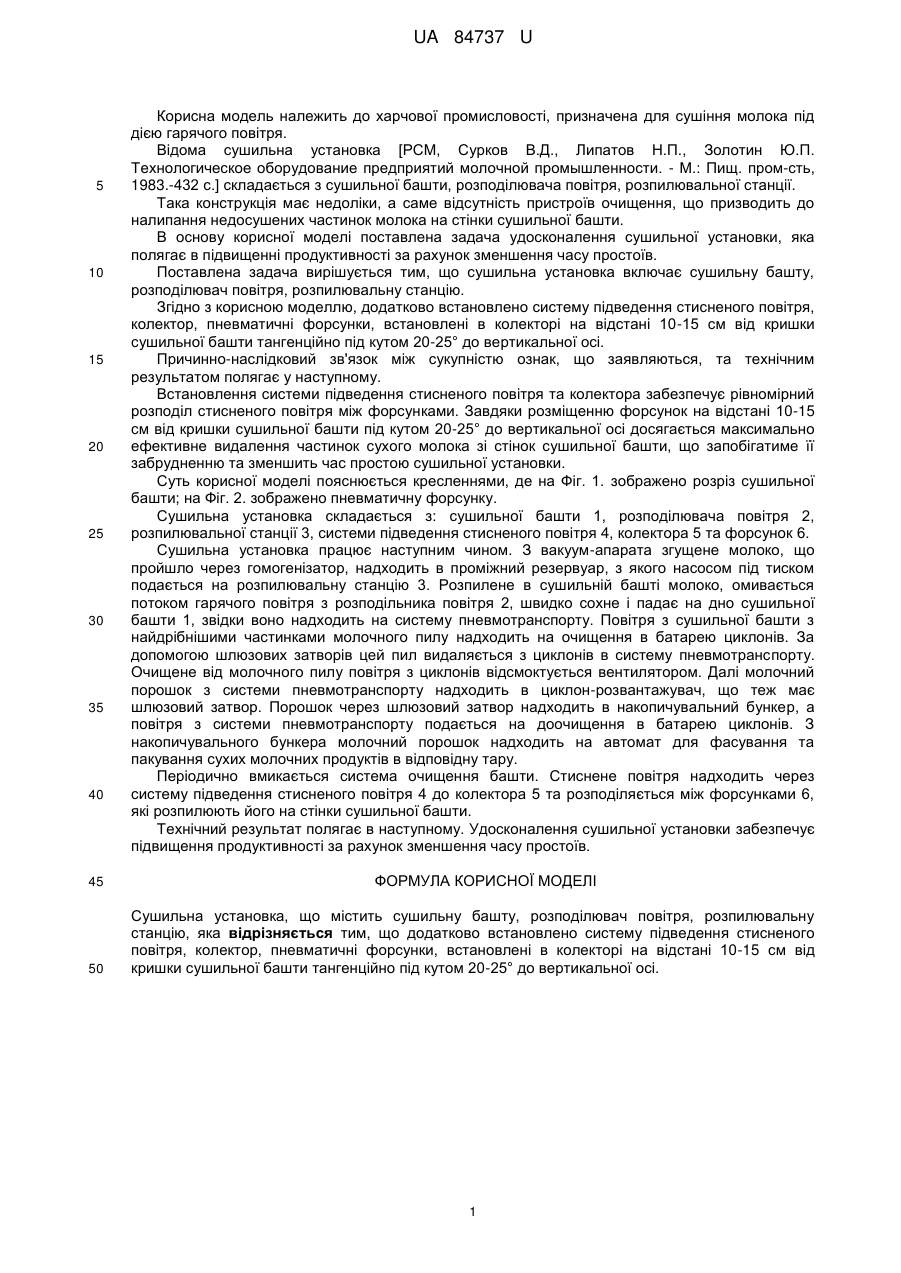

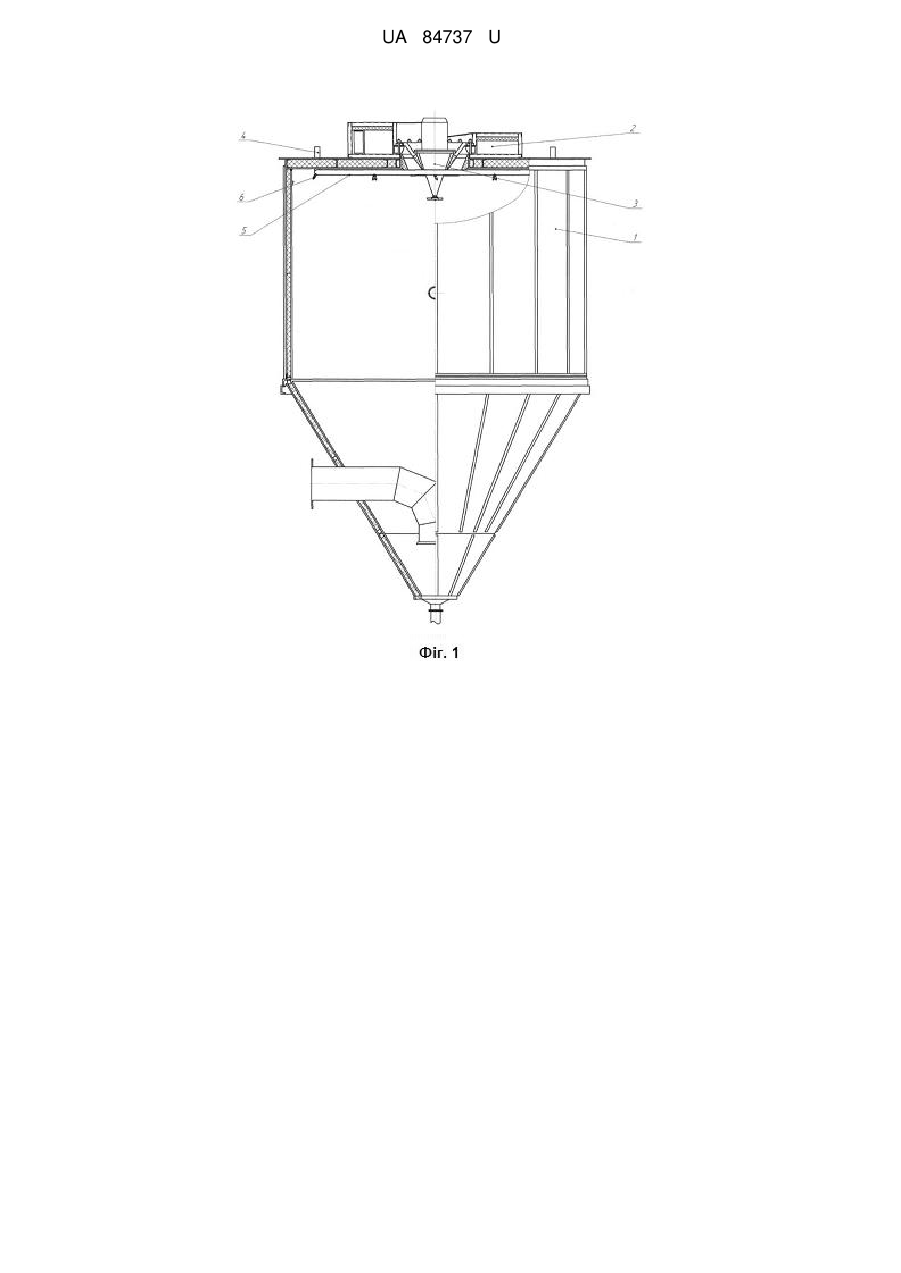

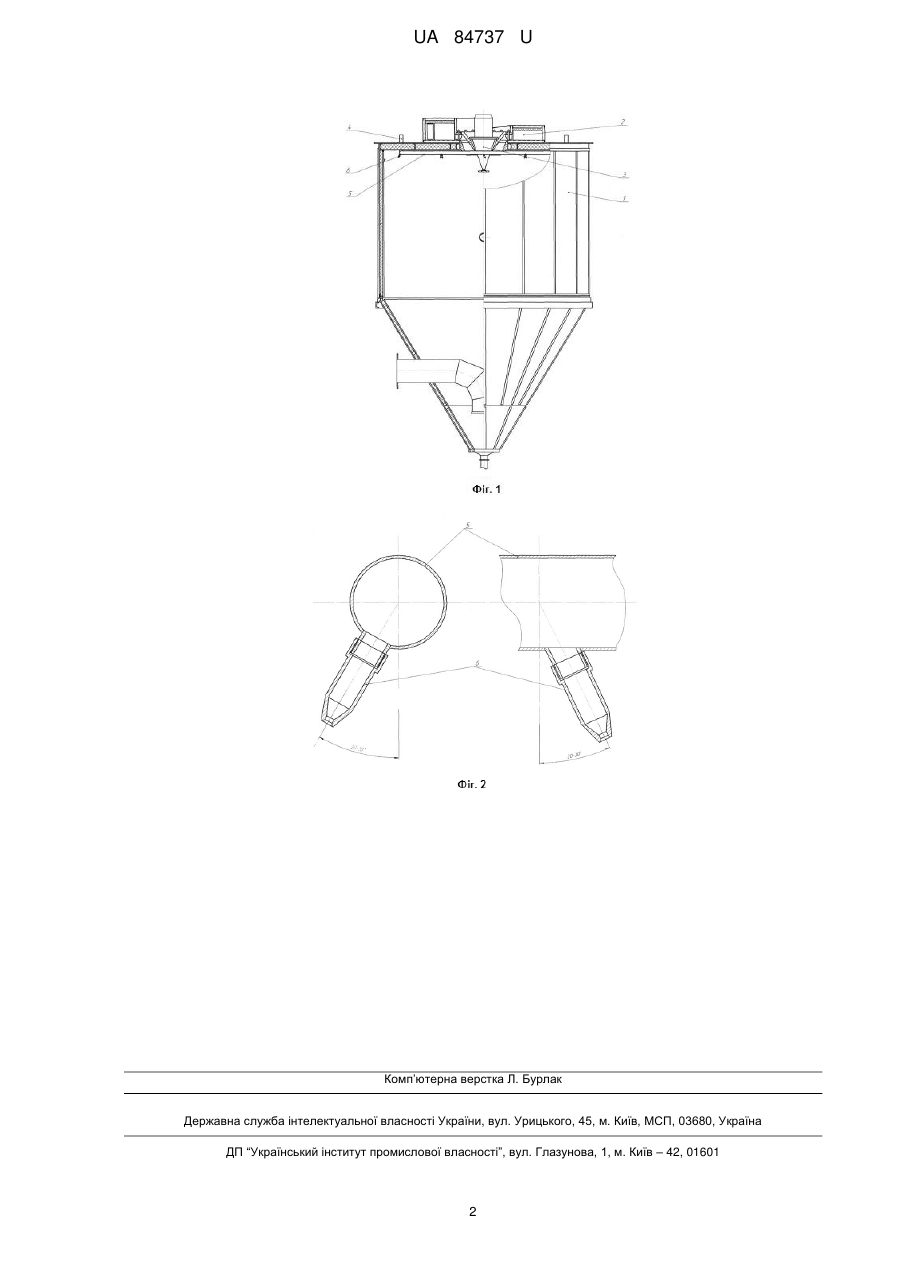

Реферат: UA 84737 U UA 84737 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до харчової промисловості, призначена для сушіння молока під дією гарячого повітря. Відома сушильна установка [РСМ, Сурков В.Д., Липатов Н.П., Золотин Ю.П. Технологическое оборудование предприятий молочной промышленности. - М.: Пищ. пром-сть, 1983.-432 с.] складається з сушильної башти, розподілювача повітря, розпилювальної станції. Така конструкція має недоліки, а саме відсутність пристроїв очищення, що призводить до налипання недосушених частинок молока на стінки сушильної башти. В основу корисної моделі поставлена задача удосконалення сушильної установки, яка полягає в підвищенні продуктивності за рахунок зменшення часу простоїв. Поставлена задача вирішується тим, що сушильна установка включає сушильну башту, розподілювач повітря, розпилювальну станцію. Згідно з корисною моделлю, додатково встановлено систему підведення стисненого повітря, колектор, пневматичні форсунки, встановлені в колекторі на відстані 10-15 см від кришки сушильної башти тангенційно під кутом 20-25° до вертикальної осі. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. Встановлення системи підведення стисненого повітря та колектора забезпечує рівномірний розподіл стисненого повітря між форсунками. Завдяки розміщенню форсунок на відстані 10-15 см від кришки сушильної башти під кутом 20-25° до вертикальної осі досягається максимально ефективне видалення частинок сухого молока зі стінок сушильної башти, що запобігатиме її забрудненню та зменшить час простою сушильної установки. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1. зображено розріз сушильної башти; на Фіг. 2. зображено пневматичну форсунку. Сушильна установка складається з: сушильної башти 1, розподілювача повітря 2, розпилювальної станції 3, системи підведення стисненого повітря 4, колектора 5 та форсунок 6. Сушильна установка працює наступним чином. З вакуум-апарата згущене молоко, що пройшло через гомогенізатор, надходить в проміжний резервуар, з якого насосом під тиском подається на розпилювальну станцію 3. Розпилене в сушильній башті молоко, омивається потоком гарячого повітря з розподільника повітря 2, швидко сохне і падає на дно сушильної башти 1, звідки воно надходить на систему пневмотранспорту. Повітря з сушильної башти з найдрібнішими частинками молочного пилу надходить на очищення в батарею циклонів. За допомогою шлюзових затворів цей пил видаляється з циклонів в систему пневмотранспорту. Очищене від молочного пилу повітря з циклонів відсмоктується вентилятором. Далі молочний порошок з системи пневмотранспорту надходить в циклон-розвантажувач, що теж має шлюзовий затвор. Порошок через шлюзовий затвор надходить в накопичувальний бункер, а повітря з системи пневмотранспорту подається на доочищення в батарею циклонів. З накопичувального бункера молочний порошок надходить на автомат для фасування та пакування сухих молочних продуктів в відповідну тару. Періодично вмикається система очищення башти. Стиснене повітря надходить через систему підведення стисненого повітря 4 до колектора 5 та розподіляється між форсунками 6, які розпилюють його на стінки сушильної башти. Технічний результат полягає в наступному. Удосконалення сушильної установки забезпечує підвищення продуктивності за рахунок зменшення часу простоїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сушильна установка, що містить сушильну башту, розподілювач повітря, розпилювальну станцію, яка відрізняється тим, що додатково встановлено систему підведення стисненого повітря, колектор, пневматичні форсунки, встановлені в колекторі на відстані 10-15 см від кришки сушильної башти тангенційно під кутом 20-25° до вертикальної осі. 1 UA 84737 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
