Пристрій для визначення вмісту олії в насінині конопель

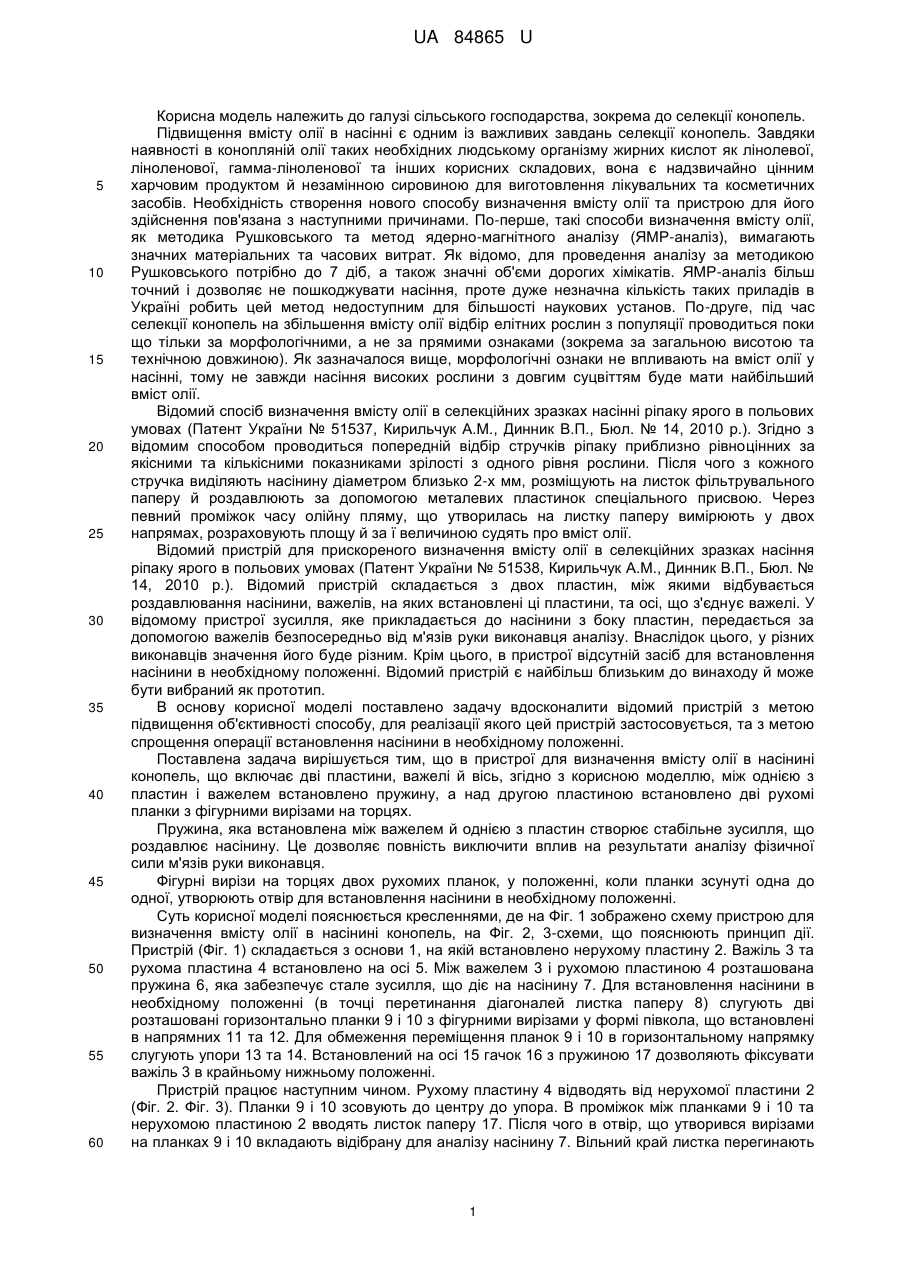

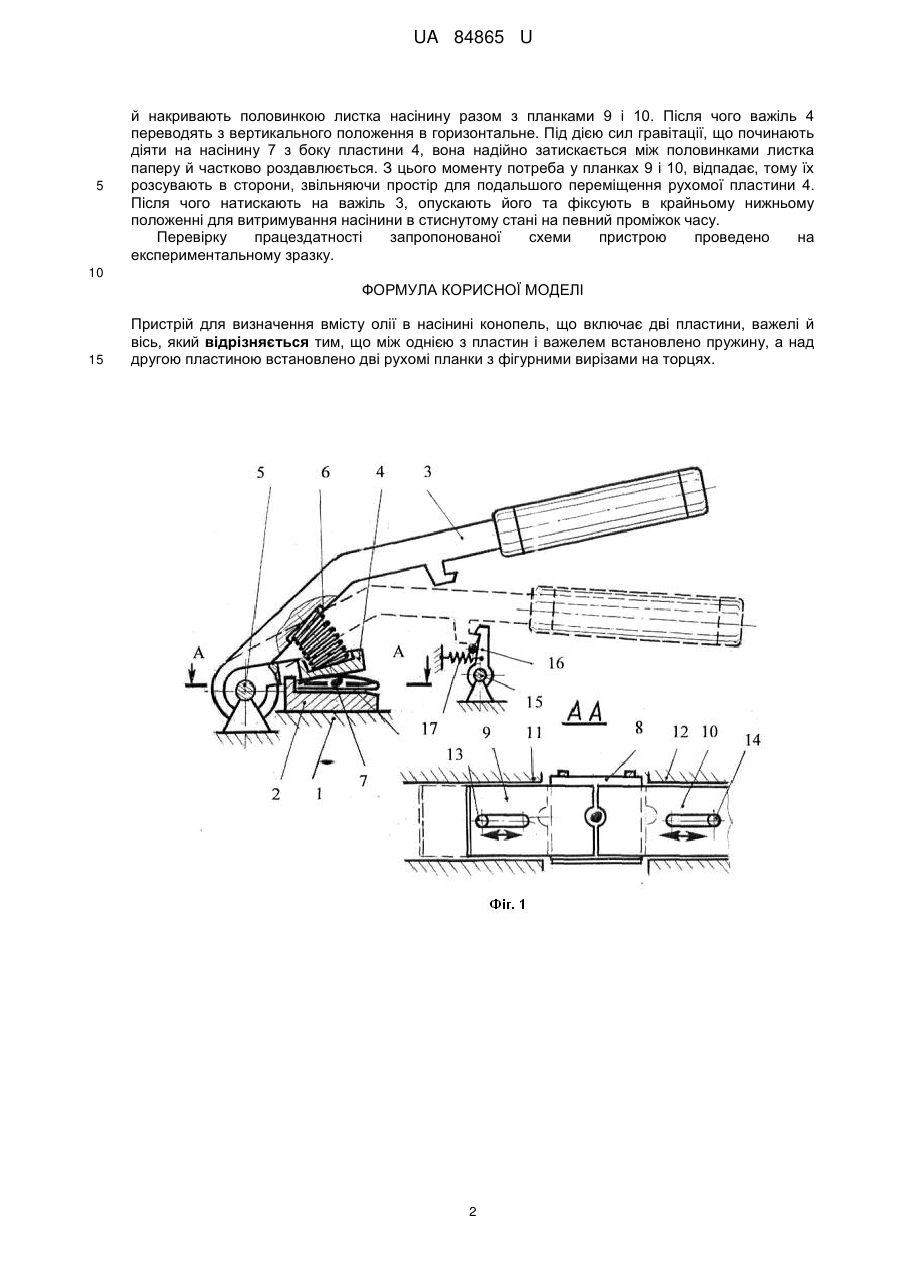

Реферат: Пристрій для визначення вмісту олії в насінині конопель включає дві пластини, важелі й вісь. Між однією з пластин і важелем встановлено пружину, а над другою пластиною встановлено дві рухомі планки з фігурними вирізами на торцях. UA 84865 U (54) ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ ВМІСТУ ОЛІЇ В НАСІНИНІ КОНОПЕЛЬ UA 84865 U UA 84865 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, зокрема до селекції конопель. Підвищення вмісту олії в насінні є одним із важливих завдань селекції конопель. Завдяки наявності в конопляній олії таких необхідних людському організму жирних кислот як лінолевої, ліноленової, гамма-ліноленової та інших корисних складових, вона є надзвичайно цінним харчовим продуктом й незамінною сировиною для виготовлення лікувальних та косметичних засобів. Необхідність створення нового способу визначення вмісту олії та пристрою для його здійснення пов'язана з наступними причинами. По-перше, такі способи визначення вмісту олії, як методика Рушковського та метод ядерно-магнітного аналізу (ЯМР-аналіз), вимагають значних матеріальних та часових витрат. Як відомо, для проведення аналізу за методикою Рушковського потрібно до 7 діб, а також значні об'єми дорогих хімікатів. ЯМР-аналіз більш точний і дозволяє не пошкоджувати насіння, проте дуже незначна кількість таких приладів в Україні робить цей метод недоступним для більшості наукових установ. По-друге, під час селекції конопель на збільшення вмісту олії відбір елітних рослин з популяції проводиться поки що тільки за морфологічними, а не за прямими ознаками (зокрема за загальною висотою та технічною довжиною). Як зазначалося вище, морфологічні ознаки не впливають на вміст олії у насінні, тому не завжди насіння високих рослини з довгим суцвіттям буде мати найбільший вміст олії. Відомий спосіб визначення вмісту олії в селекційних зразках насінні ріпаку ярого в польових умовах (Патент України № 51537, Кирильчук A.M., Динник В.П., Бюл. № 14, 2010 p.). Згідно з відомим способом проводиться попередній відбір стручків ріпаку приблизно рівноцінних за якісними та кількісними показниками зрілості з одного рівня рослини. Після чого з кожного стручка виділяють насінину діаметром близько 2-х мм, розміщують на листок фільтрувального паперу й роздавлюють за допомогою металевих пластинок спеціального присвою. Через певний проміжок часу олійну пляму, що утворилась на листку паперу вимірюють у двох напрямах, розраховують площу й за ї величиною судять про вміст олії. Відомий пристрій для прискореного визначення вмісту олії в селекційних зразках насіння ріпаку ярого в польових умовах (Патент України № 51538, Кирильчук A.M., Динник В.П., Бюл. № 14, 2010 p.). Відомий пристрій складається з двох пластин, між якими відбувається роздавлювання насінини, важелів, на яких встановлені ці пластини, та осі, що з'єднує важелі. У відомому пристрої зусилля, яке прикладається до насінини з боку пластин, передається за допомогою важелів безпосередньо від м'язів руки виконавця аналізу. Внаслідок цього, у різних виконавців значення його буде різним. Крім цього, в пристрої відсутній засіб для встановлення насінини в необхідному положенні. Відомий пристрій є найбільш близьким до винаходу й може бути вибраний як прототип. В основу корисної моделі поставлено задачу вдосконалити відомий пристрій з метою підвищення об'єктивності способу, для реалізації якого цей пристрій застосовується, та з метою спрощення операції встановлення насінини в необхідному положенні. Поставлена задача вирішується тим, що в пристрої для визначення вмісту олії в насінині конопель, що включає дві пластини, важелі й вісь, згідно з корисною моделлю, між однією з пластин і важелем встановлено пружину, а над другою пластиною встановлено дві рухомі планки з фігурними вирізами на торцях. Пружина, яка встановлена між важелем й однією з пластин створює стабільне зусилля, що роздавлює насінину. Це дозволяє повність виключити вплив на результати аналізу фізичної сили м'язів руки виконавця. Фігурні вирізи на торцях двох рухомих планок, у положенні, коли планки зсунуті одна до одної, утворюють отвір для встановлення насінини в необхідному положенні. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображено схему пристрою для визначення вмісту олії в насінині конопель, на Фіг. 2, 3-схеми, що пояснюють принцип дії. Пристрій (Фіг. 1) складається з основи 1, на якій встановлено нерухому пластину 2. Важіль 3 та рухома пластина 4 встановлено на осі 5. Між важелем 3 і рухомою пластиною 4 розташована пружина 6, яка забезпечує стале зусилля, що діє на насінину 7. Для встановлення насінини в необхідному положенні (в точці перетинання діагоналей листка паперу 8) слугують дві розташовані горизонтально планки 9 і 10 з фігурними вирізами у формі півкола, що встановлені в напрямних 11 та 12. Для обмеження переміщення планок 9 і 10 в горизонтальному напрямку слугують упори 13 та 14. Встановлений на осі 15 гачок 16 з пружиною 17 дозволяють фіксувати важіль 3 в крайньому нижньому положенні. Пристрій працює наступним чином. Рухому пластину 4 відводять від нерухомої пластини 2 (Фіг. 2. Фіг. 3). Планки 9 і 10 зсовують до центру до упора. В проміжок між планками 9 і 10 та нерухомою пластиною 2 вводять листок паперу 17. Після чого в отвір, що утворився вирізами на планках 9 і 10 вкладають відібрану для аналізу насінину 7. Вільний край листка перегинають 1 UA 84865 U 5 й накривають половинкою листка насінину разом з планками 9 і 10. Після чого важіль 4 переводять з вертикального положення в горизонтальне. Під дією сил гравітації, що починають діяти на насінину 7 з боку пластини 4, вона надійно затискається між половинками листка паперу й частково роздавлюється. З цього моменту потреба у планках 9 і 10, відпадає, тому їх розсувають в сторони, звільняючи простір для подальшого переміщення рухомої пластини 4. Після чого натискають на важіль 3, опускають його та фіксують в крайньому нижньому положенні для витримування насінини в стиснутому стані на певний проміжок часу. Перевірку працездатності запропонованої схеми пристрою проведено на експериментальному зразку. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для визначення вмісту олії в насінині конопель, що включає дві пластини, важелі й вісь, який відрізняється тим, що між однією з пластин і важелем встановлено пружину, а над другою пластиною встановлено дві рухомі планки з фігурними вирізами на торцях. 2 UA 84865 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
