Пристрій для виготовлення протезно-ортопедичних виробів

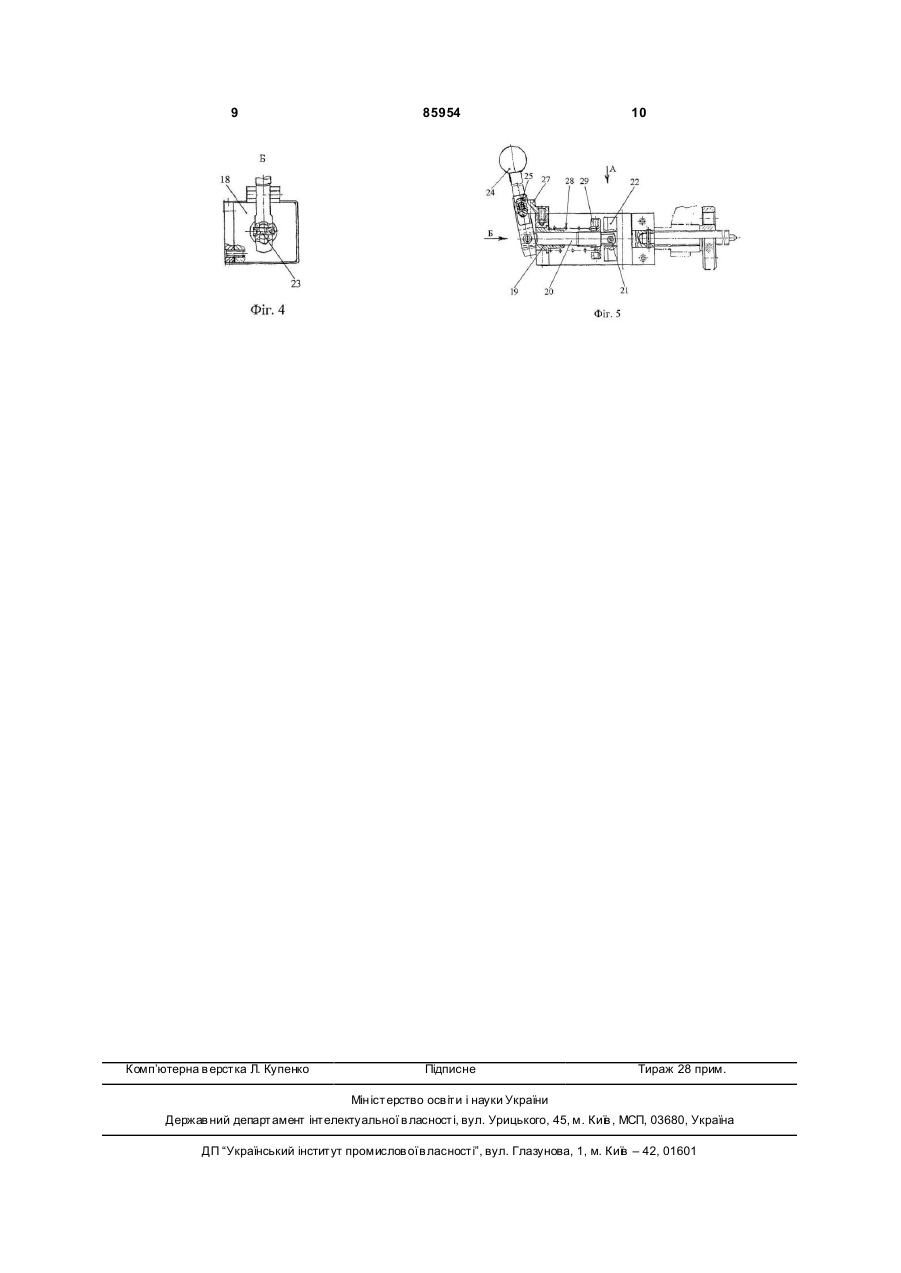

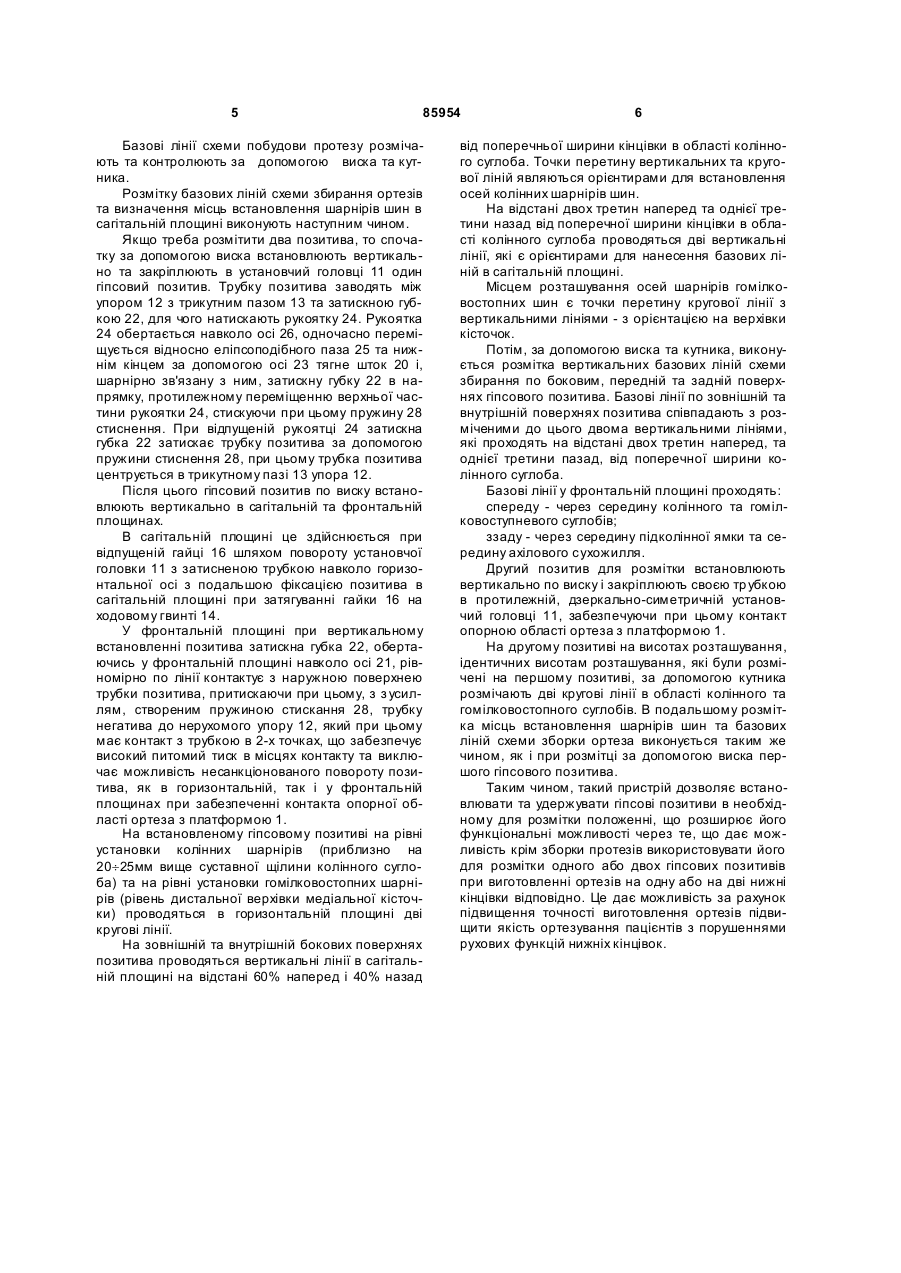

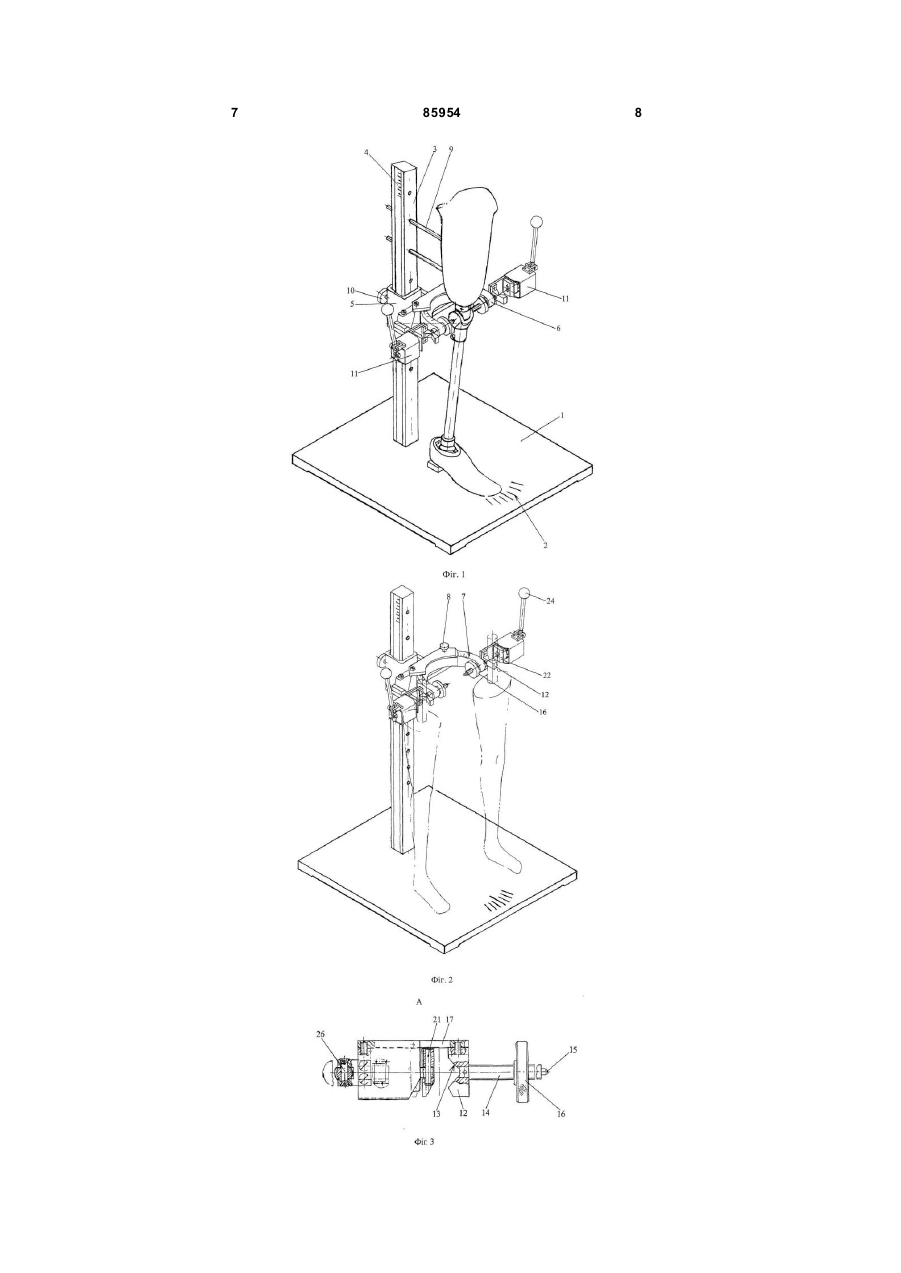

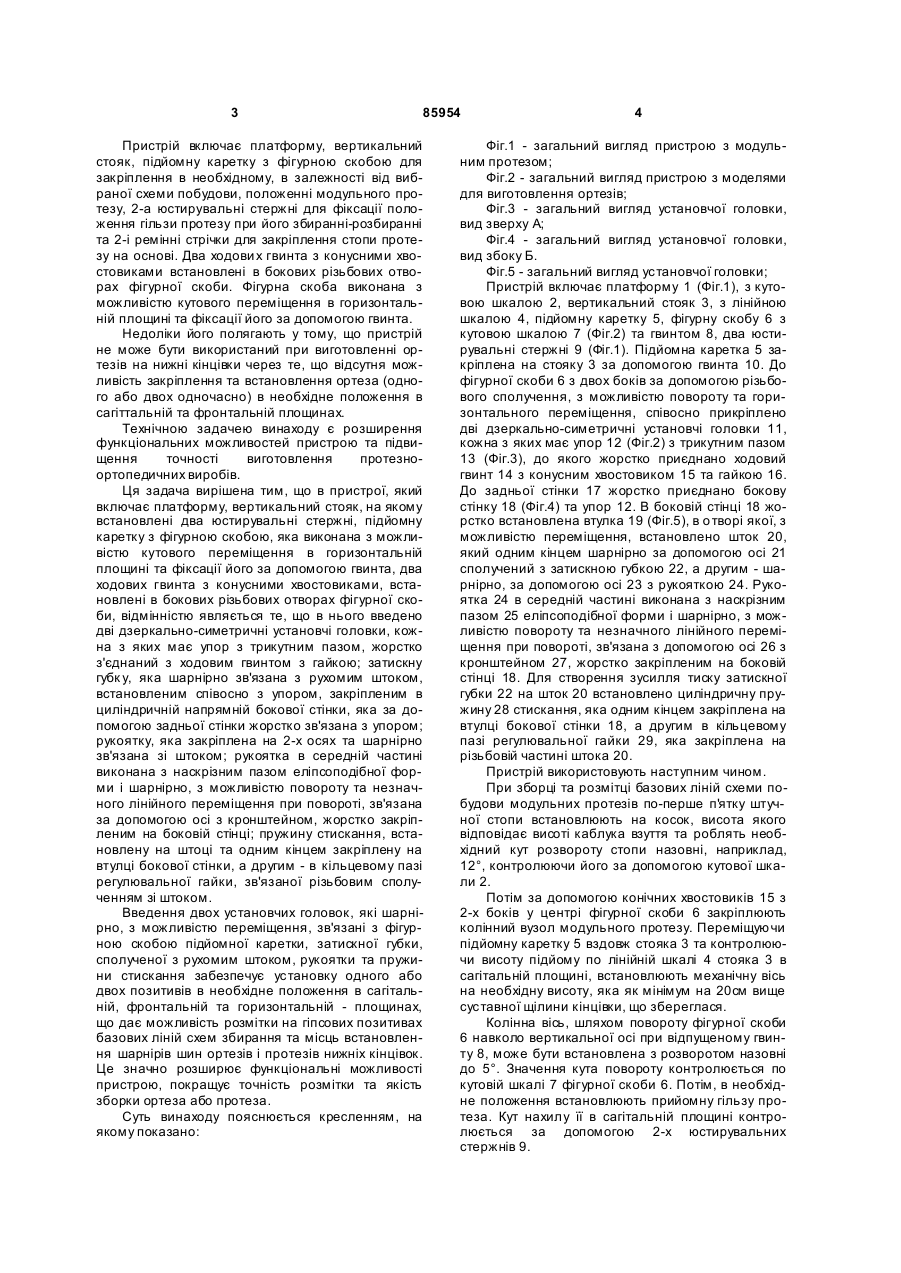

Пристрій для виготовлення протезноортопедичних виробів, що включає платформу, вертикальний стояк, на якому встановлені два юстирувальні стержні, підйомну каретку з фігурною скобою, яка виконана з можливістю кутового переміщення в горизонтальній площині та фіксації за допомогою гвинта, два ходових гвинти з конус C2 2 (19) 1 3 85954 Пристрій включає платформу, вертикальний стояк, підйомну каретку з фігурною скобою для закріплення в необхідному, в залежності від вибраної схеми побудови, положенні модульного протезу, 2-а юстирувальні стержні для фіксації положення гільзи протезу при його збиранні-розбиранні та 2-і ремінні стрічки для закріплення стопи протезу на основі. Два ходови х гвинта з конусними хвостовиками встановлені в бокових різьбових отворах фігурної скоби. Фігурна скоба виконана з можливістю кутового переміщення в горизонтальній площині та фіксації його за допомогою гвинта. Недоліки його полягають у тому, що пристрій не може бути використаний при виготовленні ортезів на нижні кінцівки через те, що відсутня можливість закріплення та встановлення ортеза (одного або двох одночасно) в необхідне положення в сагіттальній та фронтальній площинах. Технічною задачею винаходу є розширення функціональних можливостей пристрою та підвищення точності виготовлення протезноортопедичних виробів. Ця задача вирішена тим, що в пристрої, який включає платформу, вертикальний стояк, на якому встановлені два юстирувальні стержні, підйомну каретку з фігурною скобою, яка виконана з можливістю кутового переміщення в горизонтальній площині та фіксації його за допомогою гвинта, два ходових гвинта з конусними хвостовиками, встановлені в бокових різьбових отворах фігурної скоби, відмінністю являється те, що в нього введено дві дзеркально-симетричні установчі головки, кожна з яких має упор з трикутним пазом, жорстко з'єднаний з ходовим гвинтом з гайкою; затискну губк у, яка шарнірно зв'язана з рухомим штоком, встановленим співосно з упором, закріпленим в циліндричній напрямній бокової стінки, яка за допомогою задньої стінки жорстко зв'язана з упором; рукоятку, яка закріплена на 2-х осях та шарнірно зв'язана зі штоком; рукоятка в середній частині виконана з наскрізним пазом еліпсоподібної форми і шарнірно, з можливістю повороту та незначного лінійного переміщення при повороті, зв'язана за допомогою осі з кронштейном, жорстко закріпленим на боковій стінці; пружину стискання, встановлену на штоці та одним кінцем закріплену на втулці бокової стінки, а другим - в кільцевому пазі регулювальної гайки, зв'язаної різьбовим сполученням зі штоком. Введення двох установчих головок, які шарнірно, з можливістю переміщення, зв'язані з фігурною скобою підйомної каретки, затискної губки, сполученої з рухомим штоком, рукоятки та пружини стискання забезпечує установку одного або двох позитивів в необхідне положення в сагітальній, фронтальній та горизонтальній - площинах, що дає можливість розмітки на гіпсових позитивах базових ліній схем збирання та місць встановлення шарнірів шин ортезів і протезів нижніх кінцівок. Це значно розширює функціональні можливості пристрою, покращує точність розмітки та якість зборки ортеза або протеза. Суть винаходу пояснюється кресленням, на якому показано: 4 Фіг.1 - загальний вигляд пристрою з модульним протезом; Фіг.2 - загальний вигляд пристрою з моделями для виготовлення ортезів; Фіг.3 - загальний вигляд установчої головки, вид зверху А; Фіг.4 - загальний вигляд установчої головки, вид збоку Б. Фіг.5 - загальний вигляд установчої головки; Пристрій включає платформу 1 (Фіг.1), з кутовою шкалою 2, вертикальний стояк 3, з лінійною шкалою 4, підйомну каретку 5, фігурну скобу 6 з кутовою шкалою 7 (Фіг.2) та гвинтом 8, два юстирувальні стержні 9 (Фіг.1). Підйомна каретка 5 закріплена на стояку 3 за допомогою гвинта 10. До фігурної скоби 6 з двох боків за допомогою різьбового сполучення, з можливістю повороту та горизонтального переміщення, співосно прикріплено дві дзеркально-симетричні установчі головки 11, кожна з яких має упор 12 (Фіг.2) з трикутним пазом 13 (Фіг.3), до якого жорстко приєднано ходовий гвинт 14 з конусним хвостовиком 15 та гайкою 16. До задньої стінки 17 жорстко приєднано бокову стінку 18 (Фіг.4) та упор 12. В боковій стінці 18 жорстко встановлена втулка 19 (Фіг.5), в о творі якої, з можливістю переміщення, встановлено шток 20, який одним кінцем шарнірно за допомогою осі 21 сполучений з затискною губкою 22, а другим - шарнірно, за допомогою осі 23 з рукояткою 24. Рукоятка 24 в середній частині виконана з наскрізним пазом 25 еліпсоподібної форми і шарнірно, з можливістю повороту та незначного лінійного переміщення при повороті, зв'язана з допомогою осі 26 з кронштейном 27, жорстко закріпленим на боковій стінці 18. Для створення зусилля тиску затискної губки 22 на шток 20 встановлено циліндричну пружину 28 стискання, яка одним кінцем закріплена на втулці бокової стінки 18, а другим в кільцевому пазі регулювальної гайки 29, яка закріплена на різьбовій частині штока 20. Пристрій використовують наступним чином. При зборці та розмітці базових ліній схеми побудови модульних протезів по-перше п'ятку штучної стопи встановлюють на косок, висота якого відповідає висоті каблука взуття та роблять необхідний кут розвороту стопи назовні, наприклад, 12°, контролюючи його за допомогою кутової шкали 2. Потім за допомогою конічних хвостовиків 15 з 2-х боків у центрі фігурної скоби 6 закріплюють колінний вузол модульного протезу. Переміщуючи підйомну каретку 5 вздовж стояка 3 та контролюючи висоту підйому по лінійній шкалі 4 стояка 3 в сагітальній площині, встановлюють механічну вісь на необхідну висоту, яка як мінімум на 20см вище суставної щілини кінцівки, що збереглася. Колінна вісь, шляхом повороту фігурної скоби 6 навколо вертикальної осі при відпущеному гвинту 8, може бути встановлена з розворотом назовні до 5°. Значення кута повороту контролюється по кутовій шкалі 7 фігурної скоби 6. Потім, в необхідне положення встановлюють прийомну гільзу протеза. Кут нахилу її в сагітальній площині контролюється за допомогою 2-х юстирувальних стержнів 9. 5 85954 Базові лінії схеми побудови протезу розмічають та контролюють за допомогою виска та кутника. Розмітку базових ліній схеми збирання ортезів та визначення місць встановлення шарнірів шин в сагітальній площині виконують наступним чином. Якщо треба розмітити два позитива, то спочатку за допомогою виска встановлюють вертикально та закріплюють в установчий головці 11 один гіпсовий позитив. Трубку позитива заводять між упором 12 з трикутним пазом 13 та затискною губкою 22, для чого натискають рукоятку 24. Рукоятка 24 обертається навколо осі 26, одночасно переміщується відносно еліпсоподібного паза 25 та нижнім кінцем за допомогою осі 23 тягне шток 20 і, шарнірно зв'язану з ним, затискну губку 22 в напрямку, протилежному переміщенню верхньої частини рукоятки 24, стискуючи при цьому пружину 28 стиснення. При відпущеній рукоятці 24 затискна губка 22 затискає трубку позитива за допомогою пружини стиснення 28, при цьому трубка позитива центрується в трикутному пазі 13 упора 12. Після цього гіпсовий позитив по виску встановлюють вертикально в сагітальній та фронтальній площинах. В сагітальній площині це здійснюється при відпущеній гайці 16 шляхом повороту установчої головки 11 з затисненою трубкою навколо горизонтальної осі з подальшою фіксацією позитива в сагітальній площині при затягуванні гайки 16 на ходовому гвинті 14. У фронтальній площині при вертикальному встановленні позитива затискна губка 22, обертаючись у фронтальній площині навколо осі 21, рівномірно по лінії контактує з наружною поверхнею трубки позитива, притискаючи при цьому, з з усиллям, створеним пружиною стискання 28, трубку негатива до нерухомого упору 12, який при цьому має контакт з трубкою в 2-х точках, що забезпечує високий питомий тиск в місцях контакту та виключає можливість несанкціонованого повороту позитива, як в горизонтальній, так і у фронтальній площинах при забезпеченні контакта опорної області ортеза з платформою 1. На встановленому гіпсовому позитиві на рівні установки колінних шарнірів (приблизно на 20¸25мм вище суставної щілини колінного суглоба) та на рівні установки гомілковостопних шарнірів (рівень дистальної верхівки медіальної кісточки) проводяться в горизонтальній площині дві кругові лінії. На зовнішній та внутрішній бокових поверхнях позитива проводяться вертикальні лінії в сагітальній площині на відстані 60% наперед і 40% назад 6 від поперечньої ширини кінцівки в області колінного суглоба. Точки перетину вертикальних та кругової ліній являються орієнтирами для встановлення осей колінних шарнірів шин. На відстані двох третин наперед та однієї третини назад від поперечної ширини кінцівки в області колінного суглоба проводяться дві вертикальні лінії, які є орієнтирами для нанесення базових ліній в сагітальній площині. Місцем розташування осей шарнірів гомілковостопних шин є точки перетину кругової лінії з вертикальними лініями - з орієнтацією на верхівки кісточок. Потім, за допомогою виска та кутника, виконується розмітка вертикальних базових ліній схеми збирання по боковим, передній та задній поверхнях гіпсового позитива. Базові лінії по зовнішній та внутрішній поверхнях позитива співпадають з розміченими до цього двома вертикальними лініями, які проходять на відстані двох третин наперед, та однієї третини пазад, від поперечної ширини колінного суглоба. Базові лінії у фронтальній площині проходять: спереду - через середину колінного та гомілковоступневого суглобів; ззаду - через середину підколінної ямки та середину ахілового сухожилля. Другий позитив для розмітки встановлюють вертикально по виску і закріплюють своєю тр убкою в протилежній, дзеркально-симетричній установчий головці 11, забезпечуючи при цьому контакт опорною області ортеза з платформою 1. На другому позитиві на висотах розташування, ідентичних висотам розташування, які були розмічені на першому позитиві, за допомогою кутника розмічають дві кругові лінії в області колінного та гомілковостопного суглобів. В подальшому розмітка місць встановлення шарнірів шин та базових ліній схеми зборки ортеза виконується таким же чином, як і при розмітці за допомогою виска першого гіпсового позитива. Таким чином, такий пристрій дозволяє встановлювати та удержувати гіпсові позитиви в необхідному для розмітки положенні, що розширює його функціональні можливості через те, що дає можливість крім зборки протезів використовувати його для розмітки одного або двох гіпсових позитивів при виготовленні ортезів на одну або на дві нижні кінцівки відповідно. Це дає можливість за рахунок підвищення точності виготовлення ортезів підвищити якість ортезування пацієнтів з порушеннями рухових функцій нижніх кінцівок. 7 85954 8 9 Комп’ютерна в ерстка Л. Купенко 85954 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
