Рухомий люнет для розточування отворів великих діаметрів та довжини на токарних верстатах

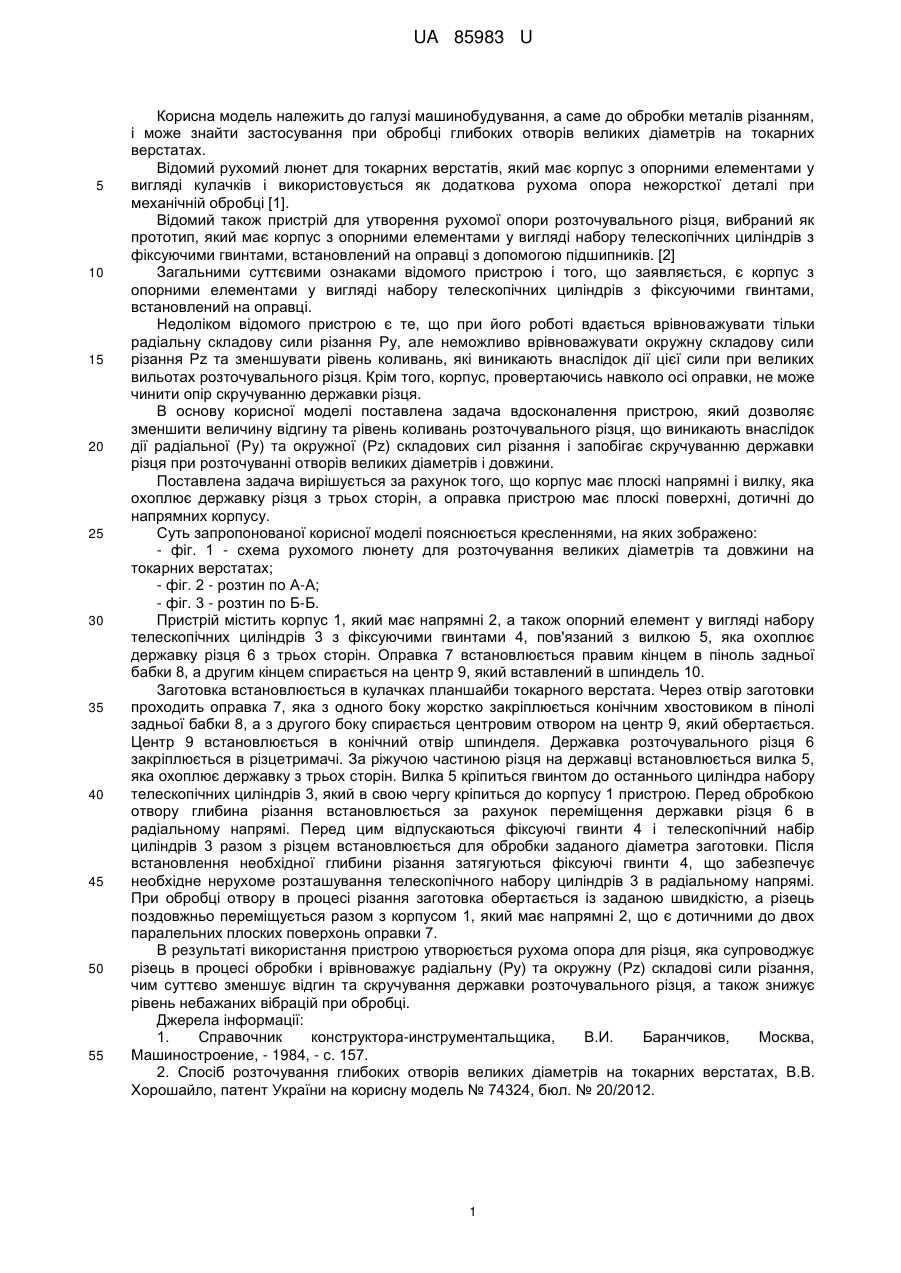

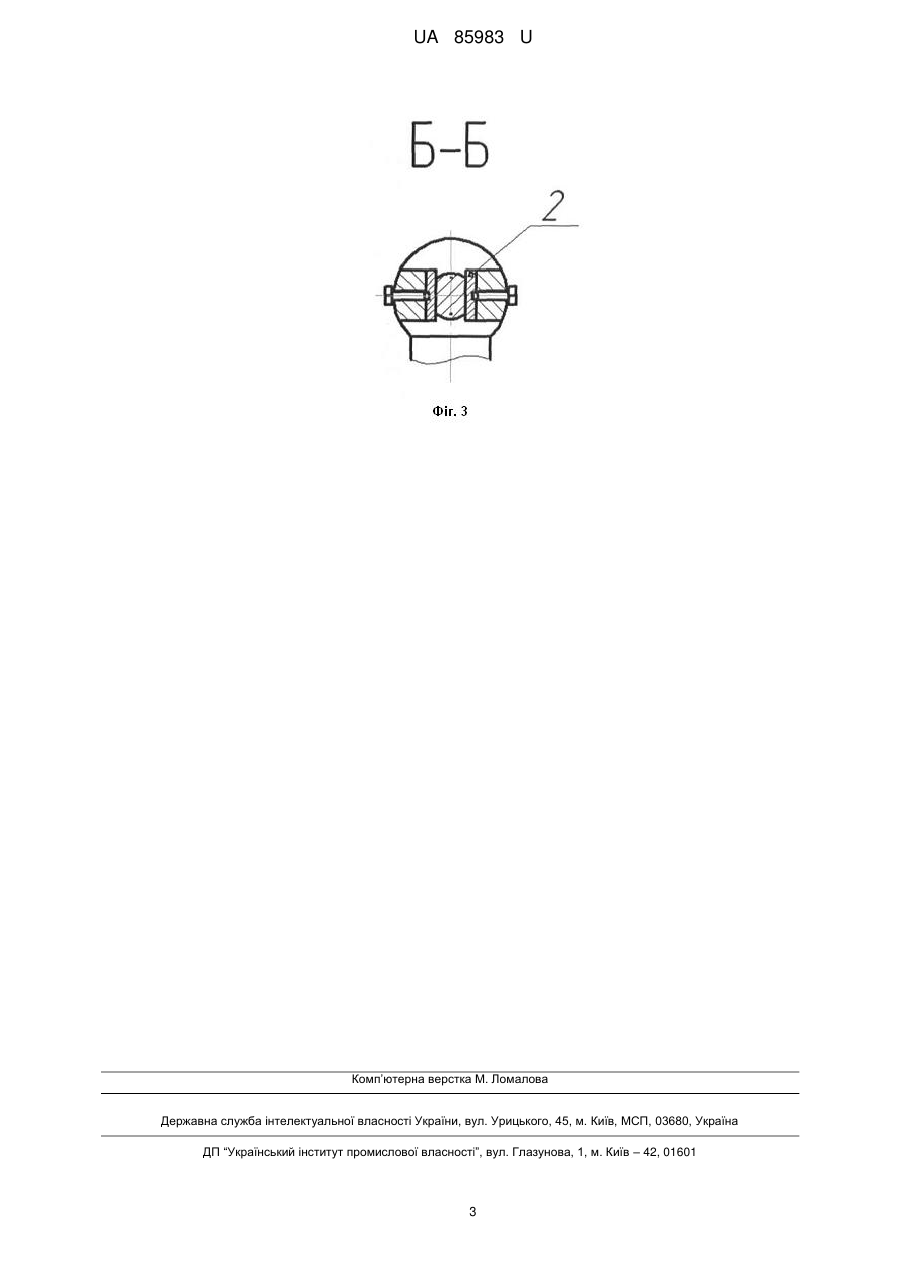

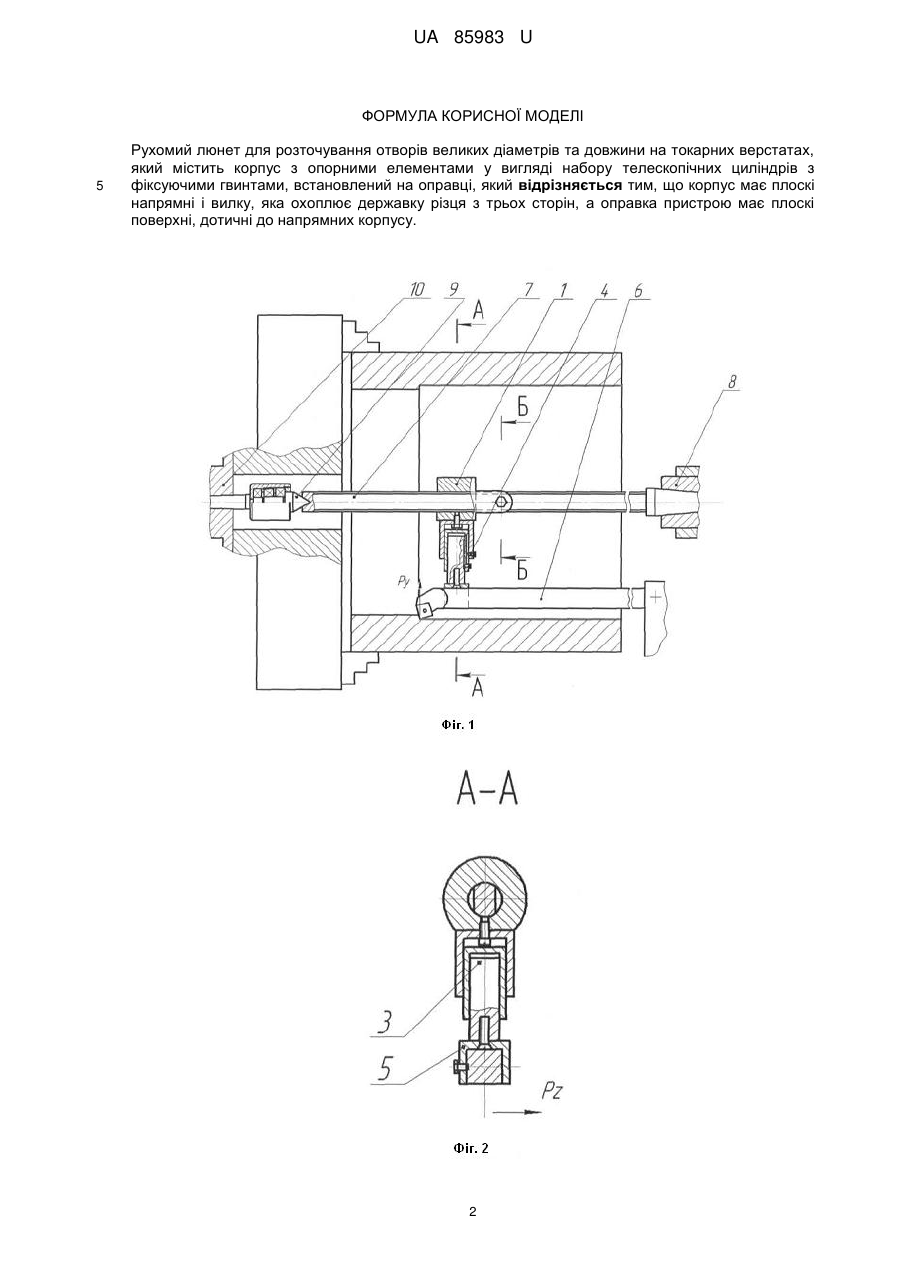

Реферат: UA 85983 U UA 85983 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до обробки металів різанням, і може знайти застосування при обробці глибоких отворів великих діаметрів на токарних верстатах. Відомий рухомий люнет для токарних верстатів, який має корпус з опорними елементами у вигляді кулачків і використовується як додаткова рухома опора нежорсткої деталі при механічній обробці [1]. Відомий також пристрій для утворення рухомої опори розточувального різця, вибраний як прототип, який має корпус з опорними елементами у вигляді набору телескопічних циліндрів з фіксуючими гвинтами, встановлений на оправці з допомогою підшипників. [2] Загальними суттєвими ознаками відомого пристрою і того, що заявляється, є корпус з опорними елементами у вигляді набору телескопічних циліндрів з фіксуючими гвинтами, встановлений на оправці. Недоліком відомого пристрою є те, що при його роботі вдається врівноважувати тільки радіальну складову сили різання Ру, але неможливо врівноважувати окружну складову сили різання Pz та зменшувати рівень коливань, які виникають внаслідок дії цієї сили при великих вильотах розточувального різця. Крім того, корпус, провертаючись навколо осі оправки, не може чинити опір скручуванню державки різця. В основу корисної моделі поставлена задача вдосконалення пристрою, який дозволяє зменшити величину відгину та рівень коливань розточувального різця, що виникають внаслідок дії радіальної (Рy) та окружної (Pz) складових сил різання і запобігає скручуванню державки різця при розточуванні отворів великих діаметрів і довжини. Поставлена задача вирішується за рахунок того, що корпус має плоскі напрямні і вилку, яка охоплює державку різця з трьох сторін, а оправка пристрою має плоскі поверхні, дотичні до напрямних корпусу. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: - фіг. 1 - схема рухомого люнету для розточування великих діаметрів та довжини на токарних верстатах; - фіг. 2 - розтин по А-А; - фіг. 3 - розтин по Б-Б. Пристрій містить корпус 1, який має напрямні 2, а також опорний елемент у вигляді набору телескопічних циліндрів 3 з фіксуючими гвинтами 4, пов'язаний з вилкою 5, яка охоплює державку різця 6 з трьох сторін. Оправка 7 встановлюється правим кінцем в піноль задньої бабки 8, а другим кінцем спирається на центр 9, який вставлений в шпиндель 10. Заготовка встановлюється в кулачках планшайби токарного верстата. Через отвір заготовки проходить оправка 7, яка з одного боку жорстко закріплюється конічним хвостовиком в пінолі задньої бабки 8, а з другого боку спирається центровим отвором на центр 9, який обертається. Центр 9 встановлюється в конічний отвір шпинделя. Державка розточувального різця 6 закріплюється в різцетримачі. За ріжучою частиною різця на державці встановлюється вилка 5, яка охоплює державку з трьох сторін. Вилка 5 кріпиться гвинтом до останнього циліндра набору телескопічних циліндрів 3, який в свою чергу кріпиться до корпусу 1 пристрою. Перед обробкою отвору глибина різання встановлюється за рахунок переміщення державки різця 6 в радіальному напрямі. Перед цим відпускаються фіксуючі гвинти 4 і телескопічний набір циліндрів 3 разом з різцем встановлюється для обробки заданого діаметра заготовки. Після встановлення необхідної глибини різання затягуються фіксуючі гвинти 4, що забезпечує необхідне нерухоме розташування телескопічного набору циліндрів 3 в радіальному напрямі. При обробці отвору в процесі різання заготовка обертається із заданою швидкістю, а різець поздовжньо переміщується разом з корпусом 1, який має напрямні 2, що є дотичними до двох паралельних плоских поверхонь оправки 7. В результаті використання пристрою утворюється рухома опора для різця, яка супроводжує різець в процесі обробки і врівноважує радіальну (Ру) та окружну (Pz) складові сили різання, чим суттєво зменшує відгин та скручування державки розточувального різця, а також знижує рівень небажаних вібрацій при обробці. Джерела інформації: 1. Справочник конструктора-инструментальщика, В.И. Баранчиков, Москва, Машиностроение, - 1984, - с. 157. 2. Спосіб розточування глибоких отворів великих діаметрів на токарних верстатах, В.В. Хорошайло, патент України на корисну модель № 74324, бюл. № 20/2012. 1 UA 85983 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Рухомий люнет для розточування отворів великих діаметрів та довжини на токарних верстатах, який містить корпус з опорними елементами у вигляді набору телескопічних циліндрів з фіксуючими гвинтами, встановленийна оправці, який відрізняється тим, що корпус має плоскі напрямні і вилку, яка охоплює державку різця з трьох сторін, а оправка пристрою має плоскі поверхні, дотичні до напрямних корпусу. 2 UA 85983 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
