Дисперсія оксиду алюмінію, спосіб її одержання та застосування

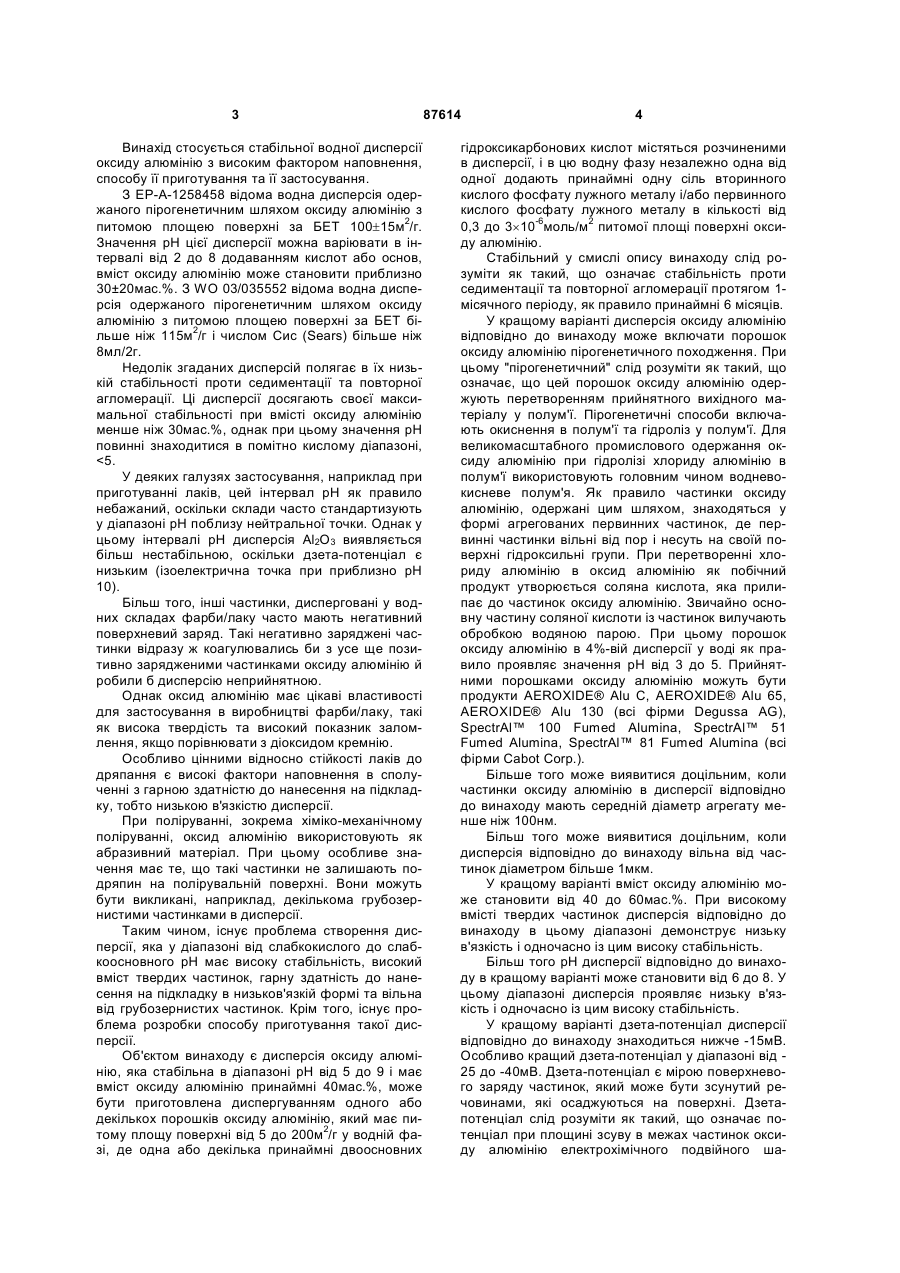

1. Дисперсія оксиду алюмінію, яка стабільна в діапазоні рН від 5 до 9 і містить принаймні 40 мас.% оксиду алюмінію, яку одержано диспергуванням одного або декількох порошків оксиду алюмінію з питомою площею поверхні від 5 до 200 м2/г у водній фазі, в якій розчинено одну або декілька принаймні двоосновних гідроксикарбонових кислот і додано незалежно одна від одної принаймні одну сіль вторинного кислого фосфату лужного металу і/або первинного кислого фосфату лужного металу в кількості від 0,3 до 3 x 10-6 моль/м2 питомої площі поверхні оксиду алюмінію.

2. Дисперсія оксиду алюмінію за п. 1, яка відрізняється тим, що порошок оксиду алюмінію має пірогенне походження.

3. Дисперсія оксиду алюмінію за п. 1 або 2, яка відрізняється тим, що порошок оксиду алюмінію в 4%-вій дисперсії має значення рН від 3 до 5.

4. Дисперсія оксиду алюмінію за будь-яким з пп. 1-3, яка відрізняється тим, що частинки оксиду алюмінію мають середній діаметр агрегату d50 менше ніж 100 нм.

5. Дисперсія оксиду алюмінію за будь-яким з пп. 1-4, яка відрізняється тим, що вона не містить частинок діаметром більше ніж 1 мкм.

6. Дисперсія оксиду алюмінію за будь-яким з пп. 1-5, яка відрізняється тим, що вміст оксиду алюмінію становить від 40 до 60 мас.%.

7. Дисперсія оксиду алюмінію за будь-яким з пп. 1-6, яка відрізняється тим, що значення рН становить від 6 до 8.

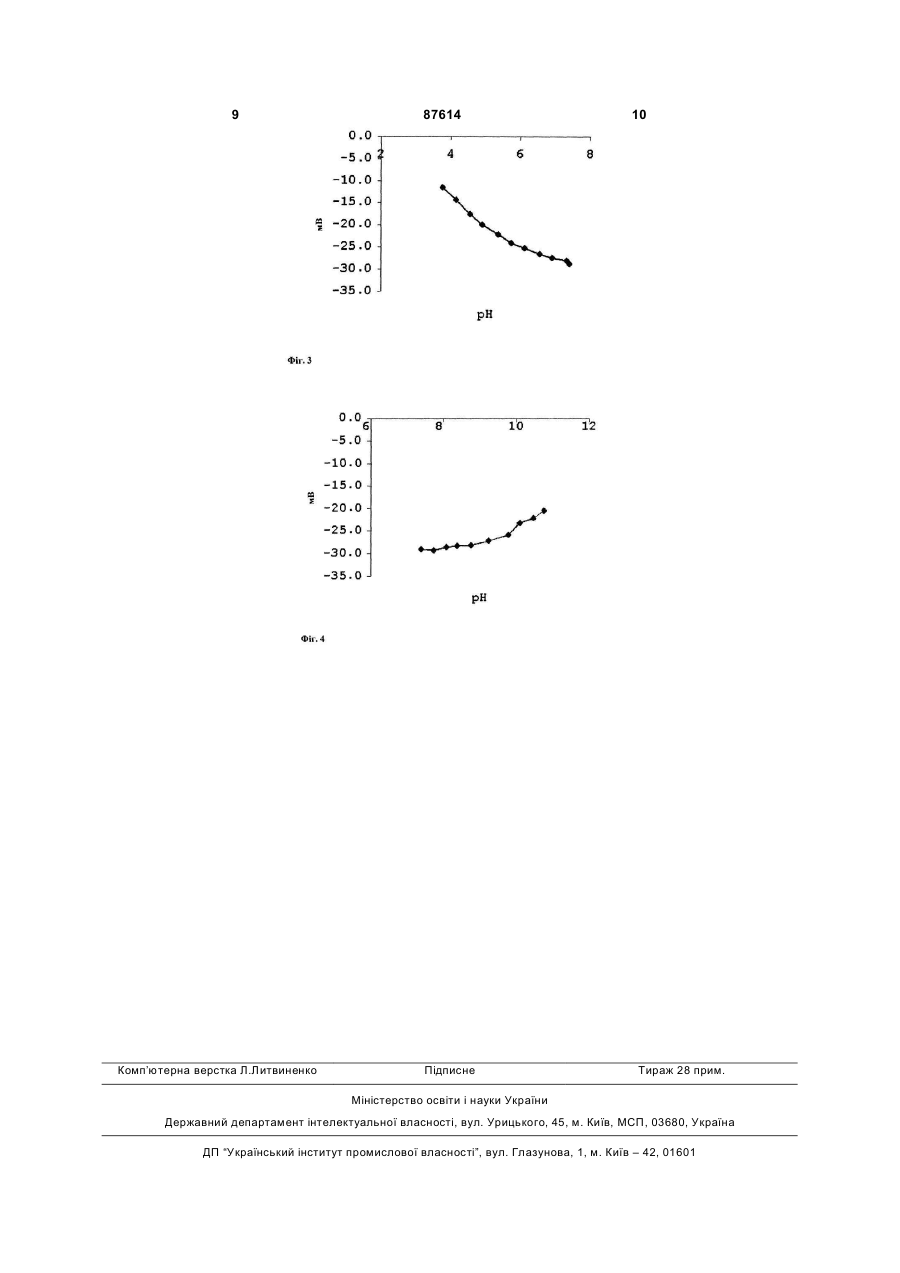

8. Дисперсія оксиду алюмінію за будь-яким з пп. 1-7, яка відрізняється тим, що її дзета-потенціал становить менше ніж -15 мВ.

9. Дисперсія оксиду алюмінію за будь-яким з пп. 1-8, яка відрізняється тим, що принаймні двоосновною гідроксикарбоновою кислотою, яку розчинено в дисперсії, є лимонна кислота або винна кислота.

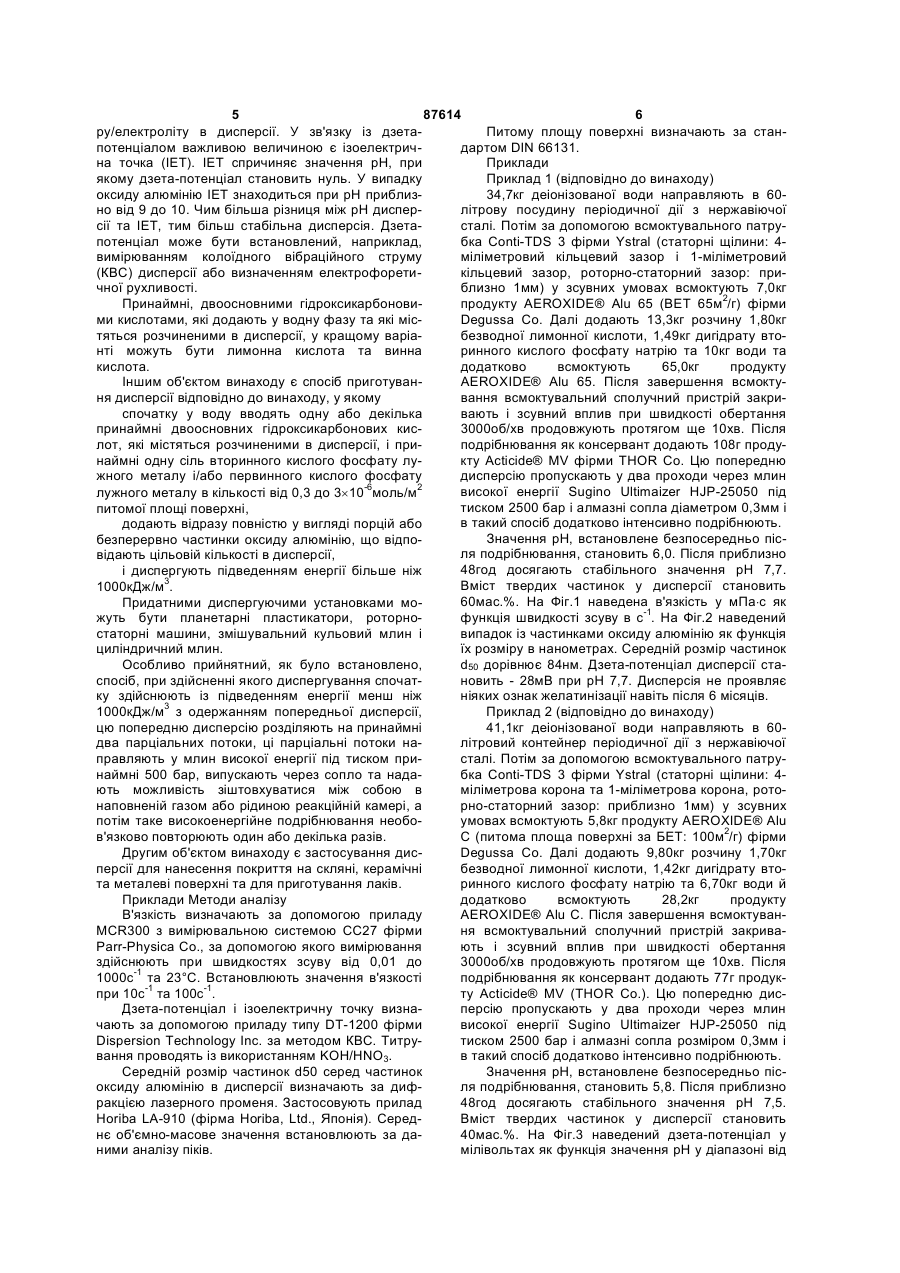

10. Спосіб одержання дисперсії оксиду алюмінію за будь-яким з пп. 1-9, який відрізняється тим, що спочатку у воду вводять одну або декілька принаймні двоосновних гідроксикарбонових кислот, які є розчиненими в дисперсії, і принаймні одну сіль вторинного кислого фосфату лужного металу і/або первинного кислого фосфату лужного металу в кількості від 0,3 до 3 х 10-6 моль/м2 питомої площі поверхні оксиду алюмінію, далі додають відразу повністю або у вигляді порцій, або безперервно частинки оксиду алюмінію в кількості, яка відповідає цільовій кількості в дисперсії, і здійснюють диспергування з підведенням енергії більше ніж 1000 кДж/м3.

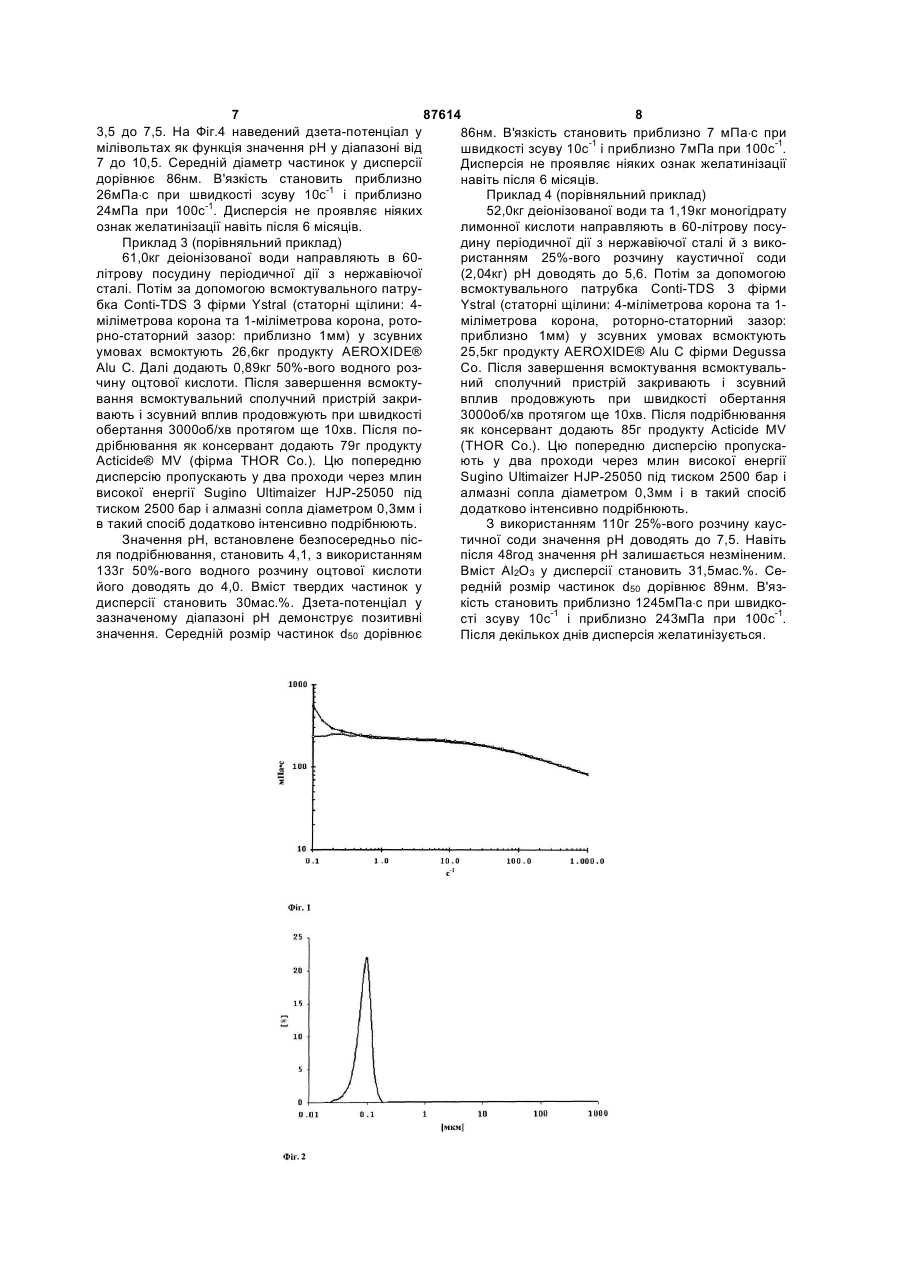

11. Спосіб за п. 10, який відрізняється тим, що спочатку диспергування здійснюють із підведенням енергії менше ніж 1000 кДж/м3 з одержанням попередньої дисперсії, яку розділяють на принаймні два парціальних потоки, ці парціальні потоки направляють у млин високої енергії під тиском принаймні 500 бар, випускають через сопло та надають можливість зіштовхуватися між собою в наповненій газом або рідиною реакційній камері, причому таке високоенергійне подрібнювання може бути здійснено повторно один або декілька разів.

12. Застосування дисперсії оксиду алюмінію за будь-яким з пп. 1-9 як засобу для створення покриття на скляних, керамічних та металевих поверхнях та для приготування лаків.
