Стрічкопротяжний механізм

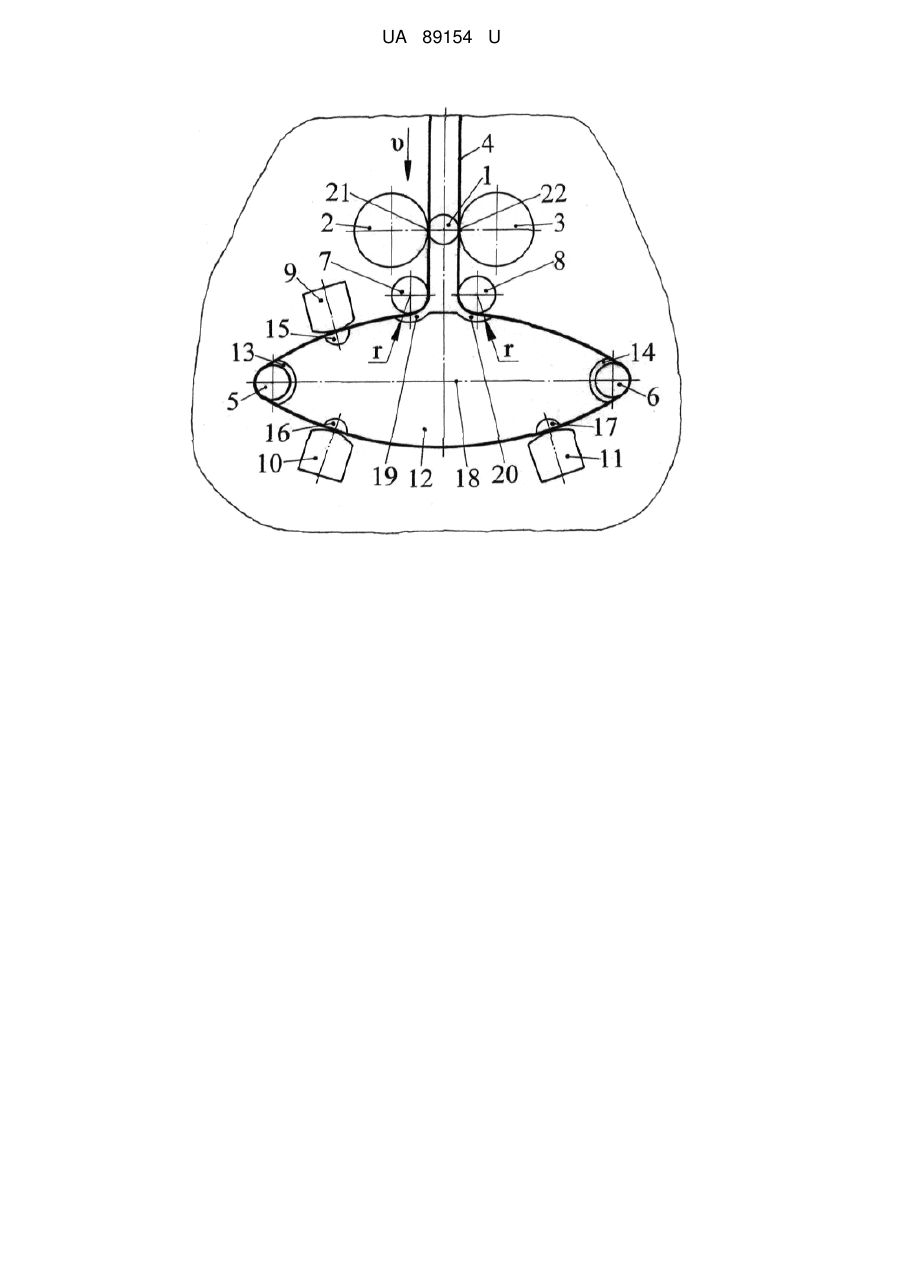

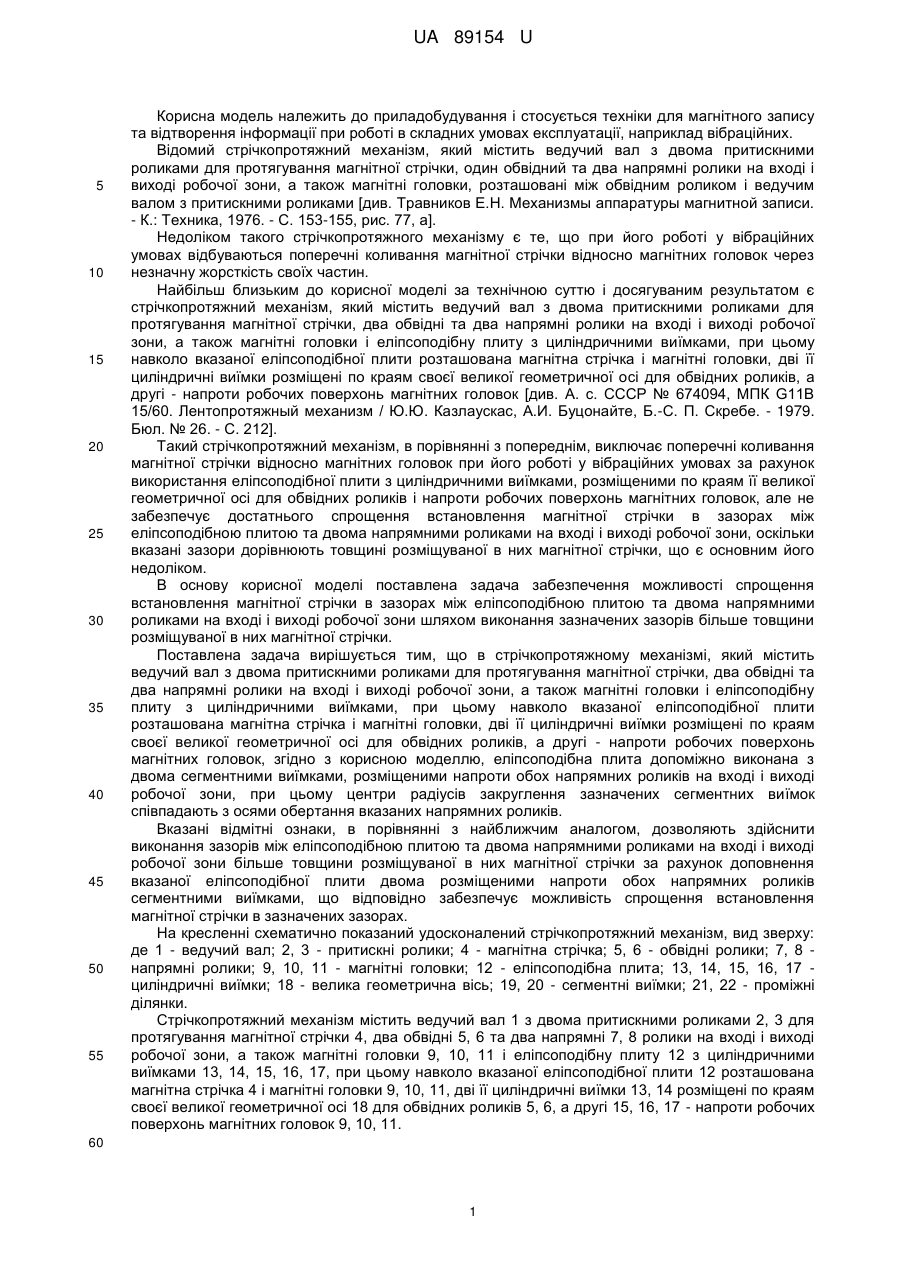

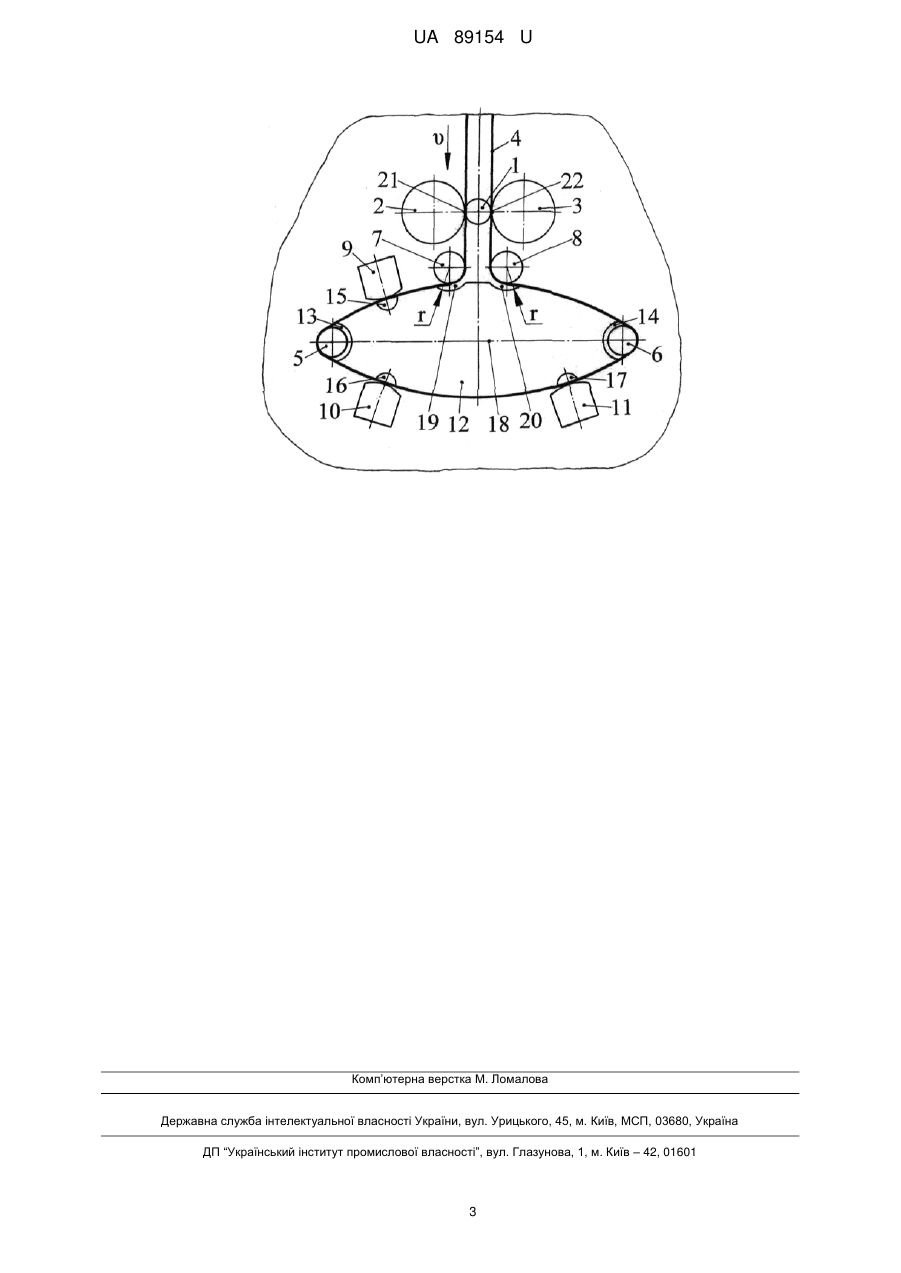

Реферат: UA 89154 U UA 89154 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладобудування і стосується техніки для магнітного запису та відтворення інформації при роботі в складних умовах експлуатації, наприклад вібраційних. Відомий стрічкопротяжний механізм, який містить ведучий вал з двома притискними роликами для протягування магнітної стрічки, один обвідний та два напрямні ролики на вході і виході робочої зони, а також магнітні головки, розташовані між обвідним роликом і ведучим валом з притискними роликами [див. Травников Е.Н. Механизмы аппаратуры магнитной записи. - К.: Техника, 1976. - С. 153-155, рис. 77, а]. Недоліком такого стрічкопротяжного механізму є те, що при його роботі у вібраційних умовах відбуваються поперечні коливання магнітної стрічки відносно магнітних головок через незначну жорсткість своїх частин. Найбільш близьким до корисної моделі за технічною суттю і досягуваним результатом є стрічкопротяжний механізм, який містить ведучий вал з двома притискними роликами для протягування магнітної стрічки, два обвідні та два напрямні ролики на вході і виході робочої зони, а також магнітні головки і еліпсоподібну плиту з циліндричними виїмками, при цьому навколо вказаної еліпсоподібної плити розташована магнітна стрічка і магнітні головки, дві її циліндричні виїмки розміщені по краям своєї великої геометричної осі для обвідних роликів, а другі - напроти робочих поверхонь магнітних головок [див. А. с. СССР № 674094, МПК G11В 15/60. Лентопротяжный механизм / Ю.Ю. Казлаускас, А.И. Буцонайте, Б.-C. П. Скребе. - 1979. Бюл. № 26. - С. 212]. Такий стрічкопротяжний механізм, в порівнянні з попереднім, виключає поперечні коливання магнітної стрічки відносно магнітних головок при його роботі у вібраційних умовах за рахунок використання еліпсоподібної плити з циліндричними виїмками, розміщеними по краям її великої геометричної осі для обвідних роликів і напроти робочих поверхонь магнітних головок, але не забезпечує достатнього спрощення встановлення магнітної стрічки в зазорах між еліпсоподібною плитою та двома напрямними роликами на вході і виході робочої зони, оскільки вказані зазори дорівнюють товщині розміщуваної в них магнітної стрічки, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості спрощення встановлення магнітної стрічки в зазорах між еліпсоподібною плитою та двома напрямними роликами на вході і виході робочої зони шляхом виконання зазначених зазорів більше товщини розміщуваної в них магнітної стрічки. Поставлена задача вирішується тим, що в стрічкопротяжному механізмі, який містить ведучий вал з двома притискними роликами для протягування магнітної стрічки, два обвідні та два напрямні ролики на вході і виході робочої зони, а також магнітні головки і еліпсоподібну плиту з циліндричними виїмками, при цьому навколо вказаної еліпсоподібної плити розташована магнітна стрічка і магнітні головки, дві її циліндричні виїмки розміщені по краям своєї великої геометричної осі для обвідних роликів, а другі - напроти робочих поверхонь магнітних головок, згідно з корисною моделлю, еліпсоподібна плита допоміжно виконана з двома сегментними виїмками, розміщеними напроти обох напрямних роликів на вході і виході робочої зони, при цьому центри радіусів закруглення зазначених сегментних виїмок співпадають з осями обертання вказаних напрямних роликів. Вказані відмітні ознаки, в порівнянні з найближчим аналогом, дозволяють здійснити виконання зазорів між еліпсоподібною плитою та двома напрямними роликами на вході і виході робочої зони більше товщини розміщуваної в них магнітної стрічки за рахунок доповнення вказаної еліпсоподібної плити двома розміщеними напроти обох напрямних роликів сегментними виїмками, що відповідно забезпечує можливість спрощення встановлення магнітної стрічки в зазначених зазорах. На кресленні схематично показаний удосконалений стрічкопротяжний механізм, вид зверху: де 1 - ведучий вал; 2, 3 - притискні ролики; 4 - магнітна стрічка; 5, 6 - обвідні ролики; 7, 8 напрямні ролики; 9, 10, 11 - магнітні головки; 12 - еліпсоподібна плита; 13, 14, 15, 16, 17 циліндричні виїмки; 18 - велика геометрична вісь; 19, 20 - сегментні виїмки; 21, 22 - проміжні ділянки. Стрічкопротяжний механізм містить ведучий вал 1 з двома притискними роликами 2, 3 для протягування магнітної стрічки 4, два обвідні 5, 6 та два напрямні 7, 8 ролики на вході і виході робочої зони, а також магнітні головки 9, 10, 11 і еліпсоподібну плиту 12 з циліндричними виїмками 13, 14, 15, 16, 17, при цьому навколо вказаної еліпсоподібної плити 12 розташована магнітна стрічка 4 і магнітні головки 9, 10, 11, дві її циліндричні виїмки 13, 14 розміщені по краям своєї великої геометричної осі 18 для обвідних роликів 5, 6, а другі 15, 16, 17 - напроти робочих поверхонь магнітних головок 9, 10, 11. 60 1 UA 89154 U 5 10 15 20 25 30 35 Крім цього еліпсоподібна плита 12 допоміжно виконана з двома сегментними виїмками 19, 20, розміщеними напроти обох напрямних роликів 7, 8 на вході і виході робочої зони, при цьому центри радіусів r закруглення зазначених сегментних виїмок 19, 20 співпадають з осями обертання вказаних напрямних роликів 7, 8. Перед роботою такого удосконаленого стрічкопротяжного механізму спочатку здійснюють розташування магнітної стрічки 4 своїми проміжними ділянками 21, 22 між ведучим валом 1 і двома притискними роликами 2, 3. Потім в його робочій зоні навколо еліпсоподібної плити 12 утворюють петлю із зазначеної магнітної стрічки 4 при забезпеченні можливості її контактування з двома обвідними роликами 5, 6 по краям великої геометричної осі 18 цієї ж еліпсоподібної плити 12 та з двома напрямними роликами 7, 8 на вході і виході вказаної робочої зони. Одночасно магнітну стрічку 4 розташовують між робочими поверхнями всіх магнітних головок 9, 10, 11 і розміщеними напроти них циліндричними виїмками 15, 16, 17 еліпсоподібної плити 12. Разом з цим магнітну стрічку 4 розташовують між двома напрямними роликами 7, 8 на вході і виході робочої зони та розміщеними напроти них допоміжно виконаними сегментними виїмками 19, 20 еліпсоподібної плити 12, при цьому між розташованою таким чином магнітною стрічкою 4 і дном кожної допоміжно виконаної сегментної виїмки 19, 20 присутній гарантований зазор. Для роботи цього ж стрічкопротяжного механізму здійснюється контакт з його ведучим валом 1 магнітної стрічки 4 двома притискними роликами 2, 3 та подальше її протягування υ по всій робочій зоні. Одночасно відбувається переміщення магнітної стрічки 4 при постійній своїй контактній взаємодії з робочими поверхнями всіх магнітних головок 9, 10, 11 з однієї її сторони та еліпсоподібної плити 12 з другої сторони, а також при відсутності саме такої контактної взаємодії зазначеної магнітної стрічки 4 з вказаною еліпсоподібною плитою 12 напроти обох напрямних роликів 7, 8. Утворені між зовнішніми поверхнями обох напрямних роликів 7, 8 та дном кожної допоміжно виконаної сегментної виїмки 19, 20 еліпсоподібної плити 12 радіальні зазори сприяють вільному встановленню в них магнітної стрічки 4, а також вільному вийманню її з них. Величина цих радіальних зазорів в кожному конкретному випадку вибирається індивідуально залежно від необхідного вільного встановлення в них та виймання з них магнітної стрічки 4, при цьому наявність вказаних радіальних зазорів має особливу свою необхідність саме для її вільного встановлення. Таким чином, удосконалений стрічкопротяжний механізм дозволяє здійснити виконання зазорів між еліпсоподібною плитою та двома напрямними роликами на вході і виході робочої зони більше товщини розміщуваної в них магнітної стрічки завдяки доповненню вказаної еліпсоподібної плити двома розміщеними напроти обох напрямних роликів сегментними виїмками, що відповідно забезпечує можливість спрощення встановлення магнітної стрічки в зазначених зазорах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Стрічкопротяжний механізм, що містить ведучий вал з двома притискними роликами для протягування магнітної стрічки, два обвідні та два напрямні ролики на вході і виході робочої зони, а також магнітні головки і еліпсоподібну плиту з циліндричними виїмками, при цьому навколо вказаної еліпсоподібної плити розташована магнітна стрічка і магнітні головки, дві її циліндричні виїмки розміщені по краям своєї великої геометричної осі для обвідних роликів, а другі - напроти робочих поверхонь магнітних головок, який відрізняється тим, що еліпсоподібна плита допоміжно виконана з двома сегментними виїмками, розміщеними напроти обох напрямних роликів на вході і виході робочої зони, при цьому центри радіусів закруглення зазначених сегментних виїмок співпадають з осями обертання вказаних напрямних роликів. 2 UA 89154 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
