Стрічкопротяжний механізм

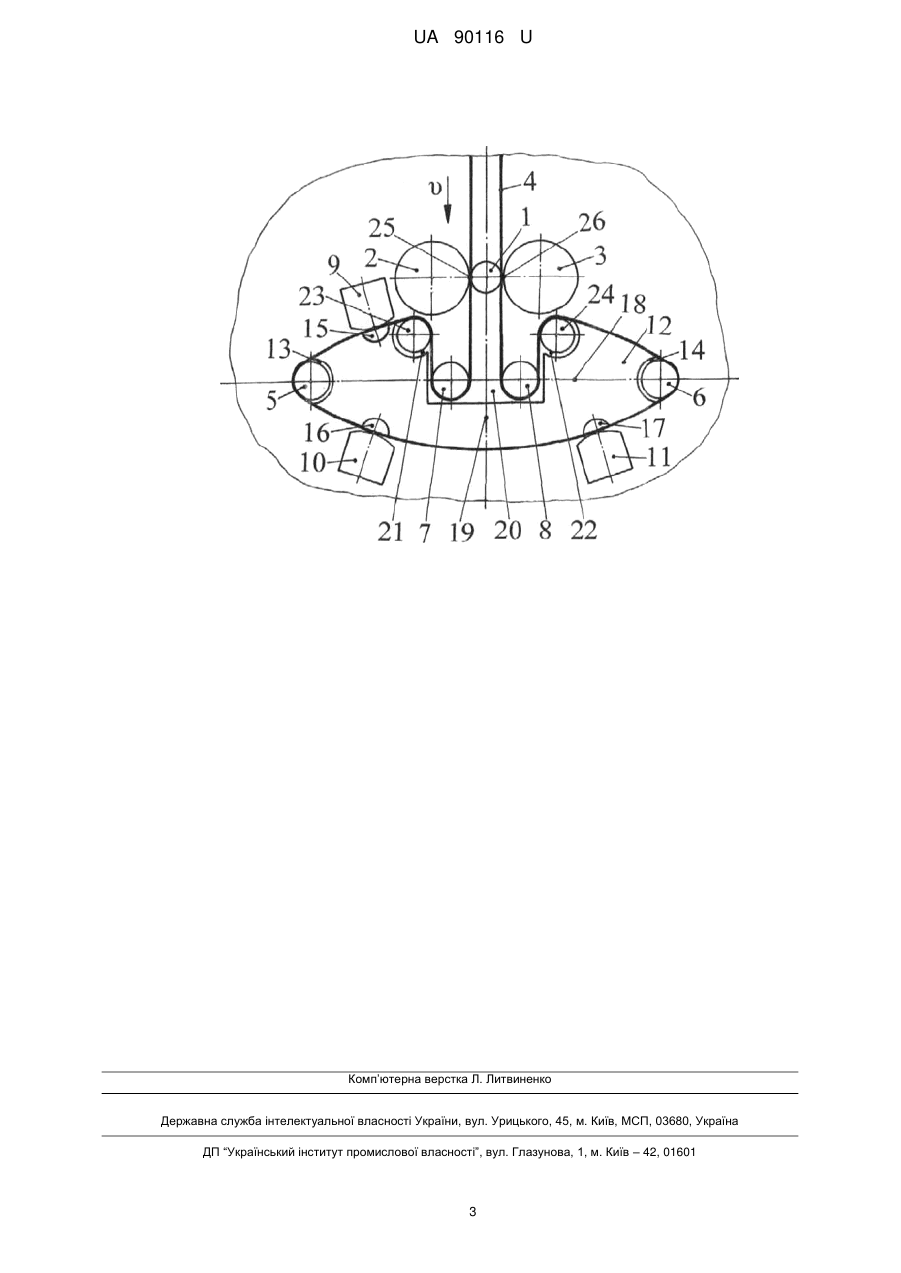

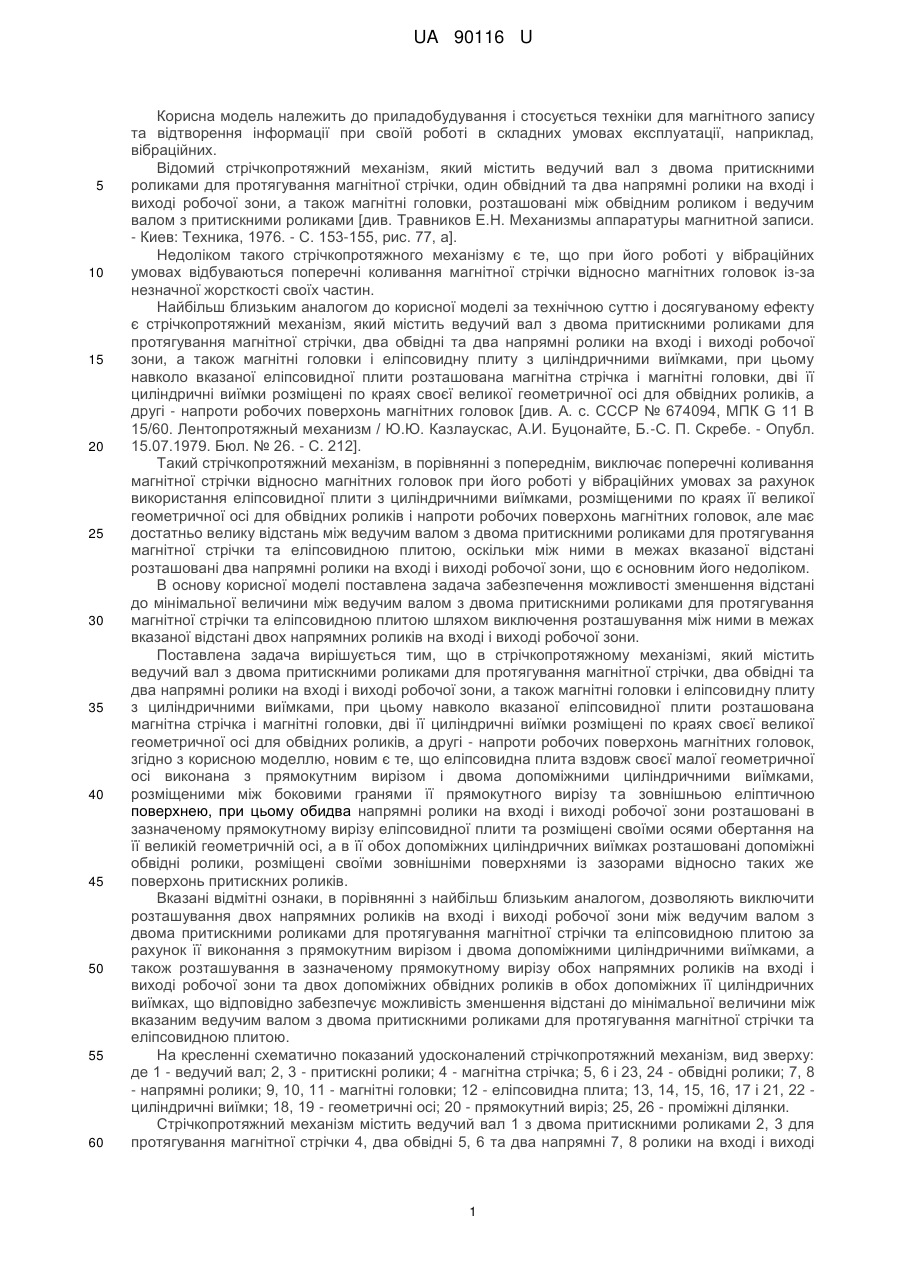

Реферат: UA 90116 U UA 90116 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування і стосується техніки для магнітного запису та відтворення інформації при своїй роботі в складних умовах експлуатації, наприклад, вібраційних. Відомий стрічкопротяжний механізм, який містить ведучий вал з двома притискними роликами для протягування магнітної стрічки, один обвідний та два напрямні ролики на вході і виході робочої зони, а також магнітні головки, розташовані між обвідним роликом і ведучим валом з притискними роликами [див. Травников Е.Н. Механизмы аппаратуры магнитной записи. - Киев: Техника, 1976. - С. 153-155, рис. 77, а]. Недоліком такого стрічкопротяжного механізму є те, що при його роботі у вібраційних умовах відбуваються поперечні коливання магнітної стрічки відносно магнітних головок із-за незначної жорсткості своїх частин. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є стрічкопротяжний механізм, який містить ведучий вал з двома притискними роликами для протягування магнітної стрічки, два обвідні та два напрямні ролики на вході і виході робочої зони, а також магнітні головки і еліпсовидну плиту з циліндричними виїмками, при цьому навколо вказаної еліпсовидної плити розташована магнітна стрічка і магнітні головки, дві її циліндричні виїмки розміщені по краях своєї великої геометричної осі для обвідних роликів, а другі - напроти робочих поверхонь магнітних головок [див. А. с. СССР № 674094, МПК G 11 В 15/60. Лентопротяжный механизм / Ю.Ю. Казлаускас, А.И. Буцонайте, Б.-С. П. Скребе. - Опубл. 15.07.1979. Бюл. № 26. - С. 212]. Такий стрічкопротяжний механізм, в порівнянні з попереднім, виключає поперечні коливання магнітної стрічки відносно магнітних головок при його роботі у вібраційних умовах за рахунок використання еліпсовидної плити з циліндричними виїмками, розміщеними по краях її великої геометричної осі для обвідних роликів і напроти робочих поверхонь магнітних головок, але має достатньо велику відстань між ведучим валом з двома притискними роликами для протягування магнітної стрічки та еліпсовидною плитою, оскільки між ними в межах вказаної відстані розташовані два напрямні ролики на вході і виході робочої зони, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості зменшення відстані до мінімальної величини між ведучим валом з двома притискними роликами для протягування магнітної стрічки та еліпсовидною плитою шляхом виключення розташування між ними в межах вказаної відстані двох напрямних роликів на вході і виході робочої зони. Поставлена задача вирішується тим, що в стрічкопротяжному механізмі, який містить ведучий вал з двома притискними роликами для протягування магнітної стрічки, два обвідні та два напрямні ролики на вході і виході робочої зони, а також магнітні головки і еліпсовидну плиту з циліндричними виїмками, при цьому навколо вказаної еліпсовидної плити розташована магнітна стрічка і магнітні головки, дві її циліндричні виїмки розміщені по краях своєї великої геометричної осі для обвідних роликів, а другі - напроти робочих поверхонь магнітних головок, згідно з корисною моделлю, новим є те, що еліпсовидна плита вздовж своєї малої геометричної осі виконана з прямокутним вирізом і двома допоміжними циліндричними виїмками, розміщеними між боковими гранями її прямокутного вирізу та зовнішньою еліптичною поверхнею, при цьому обидва напрямні ролики на вході і виході робочої зони розташовані в зазначеному прямокутному вирізу еліпсовидної плити та розміщені своїми осями обертання на її великій геометричній осі, а в її обох допоміжних циліндричних виїмках розташовані допоміжні обвідні ролики, розміщені своїми зовнішніми поверхнями із зазорами відносно таких же поверхонь притискних роликів. Вказані відмітні ознаки, в порівнянні з найбільш близьким аналогом, дозволяють виключити розташування двох напрямних роликів на вході і виході робочої зони між ведучим валом з двома притискними роликами для протягування магнітної стрічки та еліпсовидною плитою за рахунок її виконання з прямокутним вирізом і двома допоміжними циліндричними виїмками, а також розташування в зазначеному прямокутному вирізу обох напрямних роликів на вході і виході робочої зони та двох допоміжних обвідних роликів в обох допоміжних її циліндричних виїмках, що відповідно забезпечує можливість зменшення відстані до мінімальної величини між вказаним ведучим валом з двома притискними роликами для протягування магнітної стрічки та еліпсовидною плитою. На кресленні схематично показаний удосконалений стрічкопротяжний механізм, вид зверху: де 1 - ведучий вал; 2, 3 - притискні ролики; 4 - магнітна стрічка; 5, 6 і 23, 24 - обвідні ролики; 7, 8 - напрямні ролики; 9, 10, 11 - магнітні головки; 12 - еліпсовидна плита; 13, 14, 15, 16, 17 і 21, 22 циліндричні виїмки; 18, 19 - геометричні осі; 20 - прямокутний виріз; 25, 26 - проміжні ділянки. Стрічкопротяжний механізм містить ведучий вал 1 з двома притискними роликами 2, 3 для протягування магнітної стрічки 4, два обвідні 5, 6 та два напрямні 7, 8 ролики на вході і виході 1 UA 90116 U 5 10 15 20 25 30 35 40 робочої зони, а також магнітні головки 9, 10, 11 і еліпсовидну плиту 12 з циліндричними виїмками 13, 14, 15, 16, 17, при цьому навколо вказаної еліпсовидної плити 12 розташована магнітна стрічка 4 і магнітні головки 9, 10, 11, дві її циліндричні виямки 13, 14 розміщені по краям своєї великої геометричної осі 18 для обвідних роликів 5, 6, а другі 15, 16, 17 - напроти робочих поверхонь магнітних головок 9, 10, 11. Крім цього, еліпсовидна плита 12 вздовж своєї малої геометричної осі 19 виконана з прямокутним вирізом 20 і двома допоміжними циліндричними виїмками 21, 22, розміщеними між боковими гранями її прямокутного вирізу 20 та зовнішньою еліптичною поверхнею, при цьому обидва напрямні ролики 7, 8 на вході і виході робочої зони розташовані в зазначеному прямокутному вирізу 20 еліпсовидної плити 12 та розміщені своїми осями обертання на її великій геометричній осі 18, а в її обох допоміжних циліндричних виїмках 21, 22 розташовані допоміжні обвідні ролики 23, 24, розміщені своїми зовнішніми поверхнями із зазорами відносно таких же поверхонь притискних роликів 2, 3. Перед роботою стрічкопротяжного механізму здійснюють розташування магнітної стрічки 4 своїми проміжними ділянками 25, 26 між ведучим валом 1 і двома притискними роликами 2, 3. Потім в його робочій зоні навколо еліпсовидної плити 12 утворюють петлю із зазначеної магнітної стрічки 4 при забезпеченні можливості її контактування з двома обвідними роликами 5, 6 по краям великої геометричної осі 18 цієї ж еліпсовидної плити 12, двома розміщеними на ній своїми вісями обертання напрямними роликами 7, 8 на вході і виході вказаної робочої зони, а також двома розташованими між ними допоміжними обвідними роликами 23, 24. Одночасно магнітну стрічку 4 розташовують між робочими поверхнями всіх магнітних головок 9, 10, 11 і розміщеними напроти них циліндричними виїмками 15, 16, 17 еліпсовидної плити 12. Разом з цим, магнітну стрічку 4 розташовують в зазорах між двома допоміжними обвідними роликами 23, 24 та розміщеними напроти них притискними роликами 2, 3, при цьому вказані зазори сприяють вільному встановленню в них магнітної стрічки 4 і вільному вийманню її з них, а величини цих зазорів в кожному конкретному випадку вибираються індивідуально залежно від необхідного вільного встановлення в них та виймання з них магнітної стрічки 4. Для роботи цього стрічкопротяжного механізму здійснюють контакт з його ведучим валом 1 магнітної стрічки 4 двома притискними роликами 2, 3 та подальше її протягування υ по всій робочій зоні. Одночасно відбувається переміщення магнітної стрічки 4 при постійній своїй контактній взаємодії з робочими поверхнями всіх магнітних головок 9, 10, 11 з однієї її сторони та еліпсовидної плити 12 з другої сторони, а також при відсутності саме такої контактної взаємодії зазначеної магнітної стрічки 4 з вказаною еліпсовидною плитою 12 напроти обох притискних роликів 2, 3, здійснюючи в цих місцях свою взаємодію з допоміжними обвідними роликами 23, 24. В результаті, таке удосконалення стрічкопротяжного механізму дозволяє виключити розташування двох напрямних роликів між ведучим валом з двома притискними роликами та еліпсовидною плитою завдяки її виконанню з прямокутним вирізом і двома допоміжними циліндричними виїмками, а також розташуванню в зазначеному прямокутному вирізу обох напрямних роликів та двох допоміжних обвідних роликів в допоміжних її циліндричних виїмках, що відповідно забезпечує можливість зменшення відстані до мінімальної величини між вказаним ведучим валом з двома притискними роликами та еліпсовидною плитою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Стрічкопротяжний механізм, що містить ведучий вал з двома притискними роликами для протягування магнітної стрічки, два обвідні та два напрямні ролики на вході і виході робочої зони, а також магнітні головки і еліпсовидну плиту з циліндричними виїмками, при цьому навколо вказаної еліпсовидної плити розташована магнітна стрічка і магнітні головки, дві її циліндричні виїмки розміщені по краях своєї великої геометричної осі для обвідних роликів, а другі - напроти робочих поверхонь магнітних головок, який відрізняється тим, що еліпсовидна плита вздовж своєї малої геометричної осі виконана з прямокутним вирізом і двома допоміжними циліндричними виїмками, розміщеними між боковими гранями її прямокутного вирізу та зовнішньою еліптичною поверхнею, при цьому обидва напрямні ролики на вході і виході робочої зони розташовані в зазначеному прямокутному вирізі еліпсовидної плити та розміщені своїми осями обертання на її великій геометричній осі, а в її обох допоміжних циліндричних виїмках розташовані допоміжні обвідні ролики, розміщені своїми зовнішніми поверхнями із зазорами відносно таких же поверхонь притискних роликів. 2 UA 90116 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
