Універсальний фрезер-уловлювач з рухомою магнітною системою

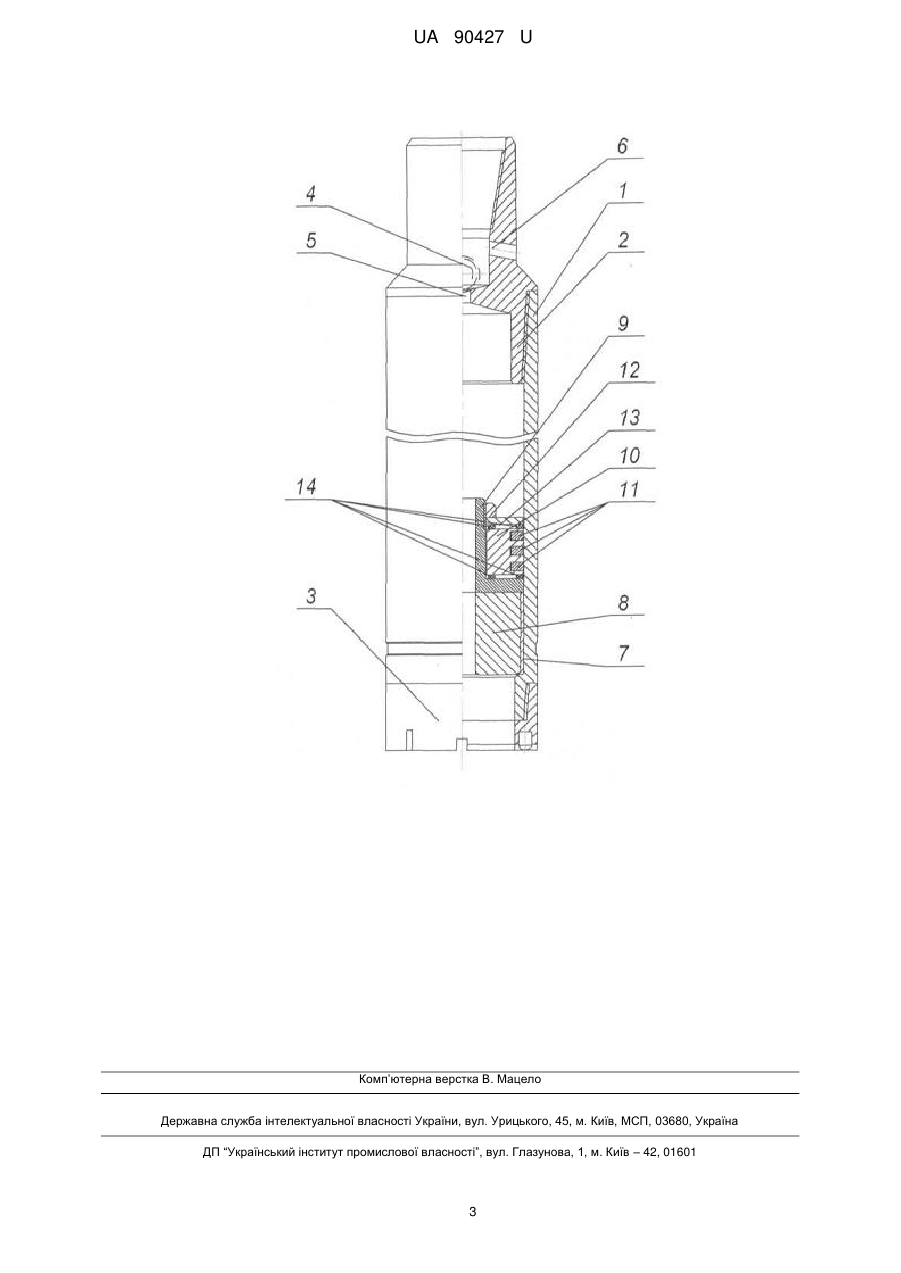

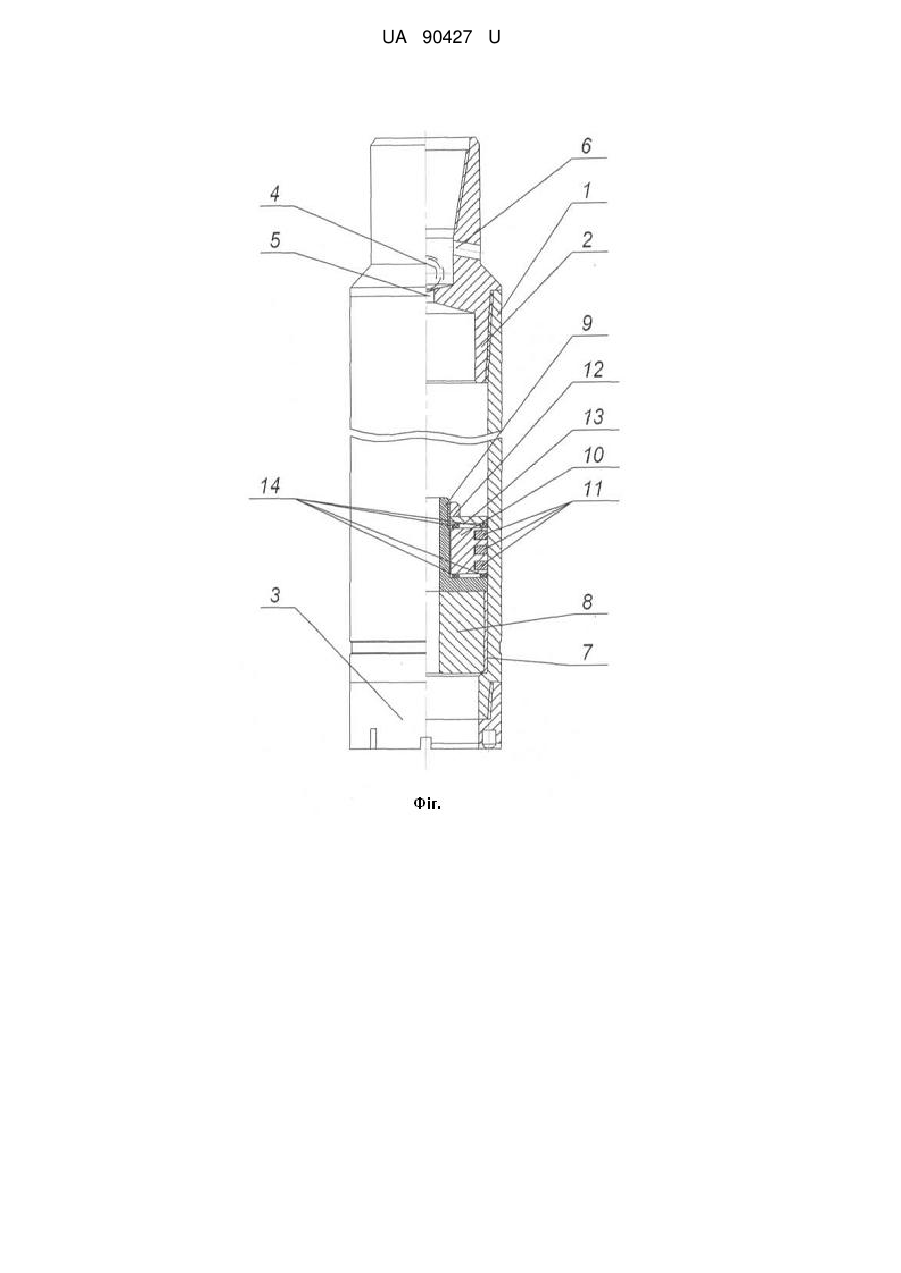

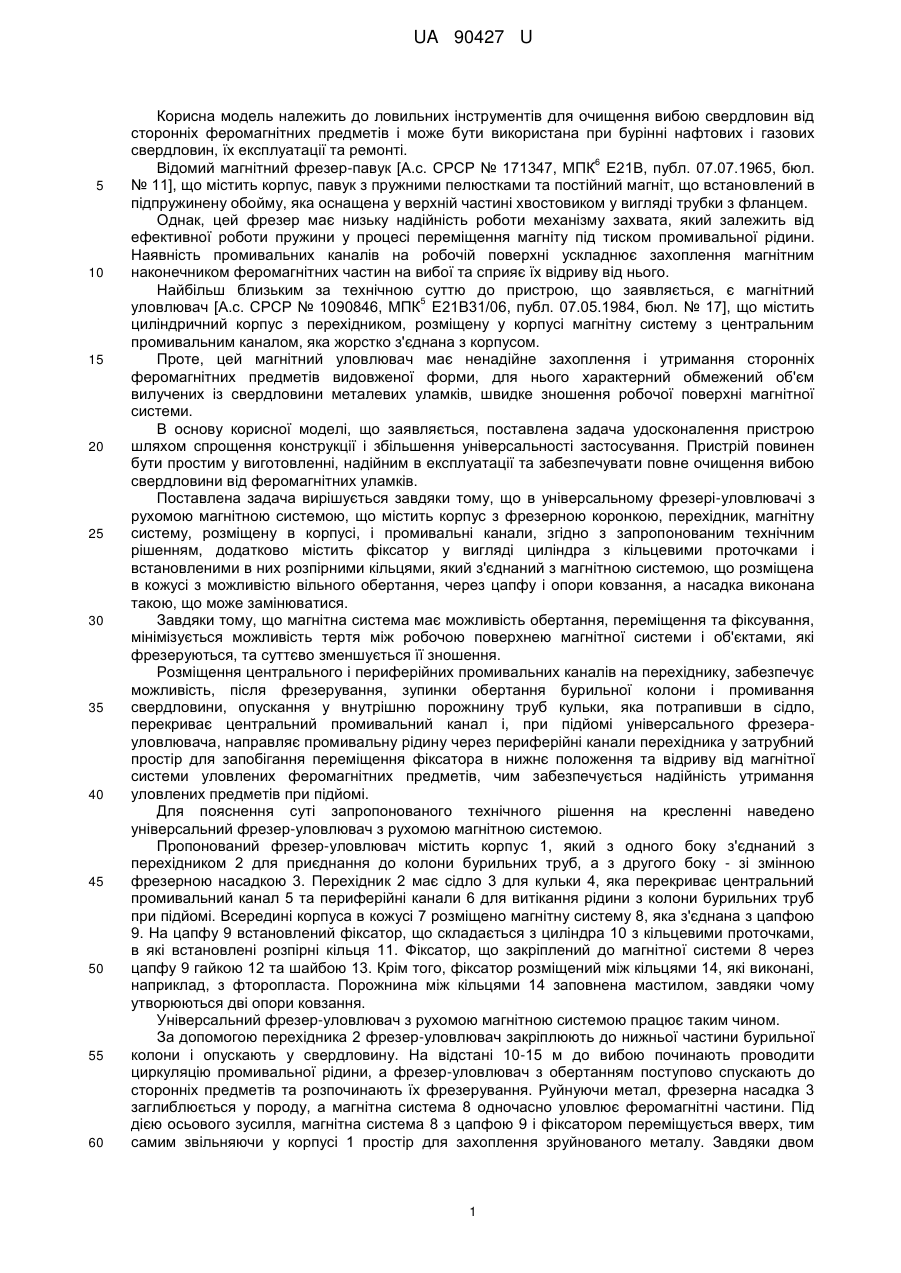

Реферат: Універсальний фрезер-уловлювач з рухомою магнітною системою, що містить корпус з перехідником та насадкою, розміщену в корпусі магнітну систему, і промивальні канали, причому додатково містить фіксатор у вигляді циліндра з кільцевими проточками і встановленими в них розпірними кільцями, який з'єднаний з магнітною системою, що розміщена в кожусі з можливістю вільного обертання, через цапфу і опори ковзання, а насадка виконана такою, що може замінюватися. UA 90427 U (54) УНІВЕРСАЛЬНИЙ ФРЕЗЕР-УЛОВЛЮВАЧ З РУХОМОЮ МАГНІТНОЮ СИСТЕМОЮ UA 90427 U UA 90427 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ловильних інструментів для очищення вибою свердловин від сторонніх феромагнітних предметів і може бути використана при бурінні нафтових і газових свердловин, їх експлуатації та ремонті. 6 Відомий магнітний фрезер-павук [А.с. СРСР № 171347, МПК Е21B, публ. 07.07.1965, бюл. № 11], що містить корпус, павук з пружними пелюстками та постійний магніт, що встановлений в підпружинену обойму, яка оснащена у верхній частині хвостовиком у вигляді трубки з фланцем. Однак, цей фрезер має низьку надійність роботи механізму захвата, який залежить від ефективної роботи пружини у процесі переміщення магніту під тиском промивальної рідини. Наявність промивальних каналів на робочій поверхні ускладнює захоплення магнітним наконечником феромагнітних частин на вибої та сприяє їх відриву від нього. Найбільш близьким за технічною суттю до пристрою, що заявляється, є магнітний 5 уловлювач [А.с. СРСР № 1090846, МПК Е21В31/06, публ. 07.05.1984, бюл. № 17], що містить циліндричний корпус з перехідником, розміщену у корпусі магнітну систему з центральним промивальним каналом, яка жорстко з'єднана з корпусом. Проте, цей магнітний уловлювач має ненадійне захоплення і утримання сторонніх феромагнітних предметів видовженої форми, для нього характерний обмежений об'єм вилучених із свердловини металевих уламків, швидке зношення робочої поверхні магнітної системи. В основу корисної моделі, що заявляється, поставлена задача удосконалення пристрою шляхом спрощення конструкції і збільшення універсальності застосування. Пристрій повинен бути простим у виготовленні, надійним в експлуатації та забезпечувати повне очищення вибою свердловини від феромагнітних уламків. Поставлена задача вирішується завдяки тому, що в універсальному фрезері-уловлювачі з рухомою магнітною системою, що містить корпус з фрезерною коронкою, перехідник, магнітну систему, розміщену в корпусі, і промивальні канали, згідно з запропонованим технічним рішенням, додатково містить фіксатор у вигляді циліндра з кільцевими проточками і встановленими в них розпірними кільцями, який з'єднаний з магнітною системою, що розміщена в кожусі з можливістю вільного обертання, через цапфу і опори ковзання, а насадка виконана такою, що може замінюватися. Завдяки тому, що магнітна система має можливість обертання, переміщення та фіксування, мінімізується можливість тертя між робочою поверхнею магнітної системи і об'єктами, які фрезеруються, та суттєво зменшується її зношення. Розміщення центрального і периферійних промивальних каналів на перехіднику, забезпечує можливість, після фрезерування, зупинки обертання бурильної колони і промивання свердловини, опускання у внутрішню порожнину труб кульки, яка потрапивши в сідло, перекриває центральний промивальний канал і, при підйомі універсального фрезерауловлювача, направляє промивальну рідину через периферійні канали перехідника у затрубний простір для запобігання переміщення фіксатора в нижнє положення та відриву від магнітної системи уловлених феромагнітних предметів, чим забезпечується надійність утримання уловлених предметів при підйомі. Для пояснення суті запропонованого технічного рішення на кресленні наведено універсальний фрезер-уловлювач з рухомою магнітною системою. Пропонований фрезер-уловлювач містить корпус 1, який з одного боку з'єднаний з перехідником 2 для приєднання до колони бурильних труб, а з другого боку - зі змінною фрезерною насадкою 3. Перехідник 2 має сідло 3 для кульки 4, яка перекриває центральний промивальний канал 5 та периферійні канали 6 для витікання рідини з колони бурильних труб при підйомі. Всередині корпуса в кожусі 7 розміщено магнітну систему 8, яка з'єднана з цапфою 9. На цапфу 9 встановлений фіксатор, що складається з циліндра 10 з кільцевими проточками, в які встановлені розпірні кільця 11. Фіксатор, що закріплений до магнітної системи 8 через цапфу 9 гайкою 12 та шайбою 13. Крім того, фіксатор розміщений між кільцями 14, які виконані, наприклад, з фторопласта. Порожнина між кільцями 14 заповнена мастилом, завдяки чому утворюються дві опори ковзання. Універсальний фрезер-уловлювач з рухомою магнітною системою працює таким чином. За допомогою перехідника 2 фрезер-уловлювач закріплюють до нижньої частини бурильної колони і опускають у свердловину. На відстані 10-15 м до вибою починають проводити циркуляцію промивальної рідини, а фрезер-уловлювач з обертанням поступово спускають до сторонніх предметів та розпочинають їх фрезерування. Руйнуючи метал, фрезерна насадка 3 заглиблюється у породу, а магнітна система 8 одночасно уловлює феромагнітні частини. Під дією осьового зусилля, магнітна система 8 з цапфою 9 і фіксатором переміщується вверх, тим самим звільняючи у корпусі 1 простір для захоплення зруйнованого металу. Завдяки двом 1 UA 90427 U 5 10 15 20 опорам ковзання магнітна система 8 з цапфою 9 залишається без провертання відносно фрезерованих предметів. Фіксатор через розпірні кільця 11 взаємодіє з корпусом 1, завдяки чому магнітна система 8 з уловленим металом утримується в корпусі 1 у верхньому положенні. Після фрезерування зупиняють обертання бурильної колони і промивання свердловини. У внутрішню порожнину труб кидають кульку 4, яка, потрапивши у сідло перехідника 2 універсального фрезера-уловлювача, перекриває центральний промивальний канал 5. При підйомі фрезера-уловлювача промивальна рідина через периферійні промивальні канали 6 перехідника 2 направляється у затрубний простір для запобігання переміщенню фіксатора з магнітною системою 8 в нижнє положення та відриву від магнітної системи 8 уловлених феромагнітних предметів. Тим самим забезпечується надійність утримання уловлених предметів при підйомі. Піднятий на поверхню фрезер-уловлювач очищують від уловлених предметів, опускають фіксатор з магнітною системою 8 в нижнє положення і він готовий для наступного застосування. Універсальний фрезер-уловлювач може використовуватись як уловлювач без фрезерування, коли не потрібно подрібнювати сторонні предмети в свердловині. У цьому випадку використовується насадка 3 у вигляді дзвона. Використання пропонованого універсального фрезера-уловлювача з рухомою магнітною системою і можливістю зміни насадок забезпечує більш широкий спектр застосування, збільшену довговічність магнітної системи і більш повне очищення вибою свердловини від феромагнітних уламків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Універсальний фрезер-уловлювач з рухомою магнітною системою, що містить корпус з перехідником та насадкою, розміщену в корпусі магнітну систему, і промивальні канали, який відрізняється тим, що додатково містить фіксатор у вигляді циліндра з кільцевими проточками і встановленими в них розпірними кільцями, який з'єднаний з магнітною системою, що розміщена в кожусі з можливістю вільного обертання, через цапфу і опори ковзання, а насадка виконана такою, що може замінюватися. 2 UA 90427 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
