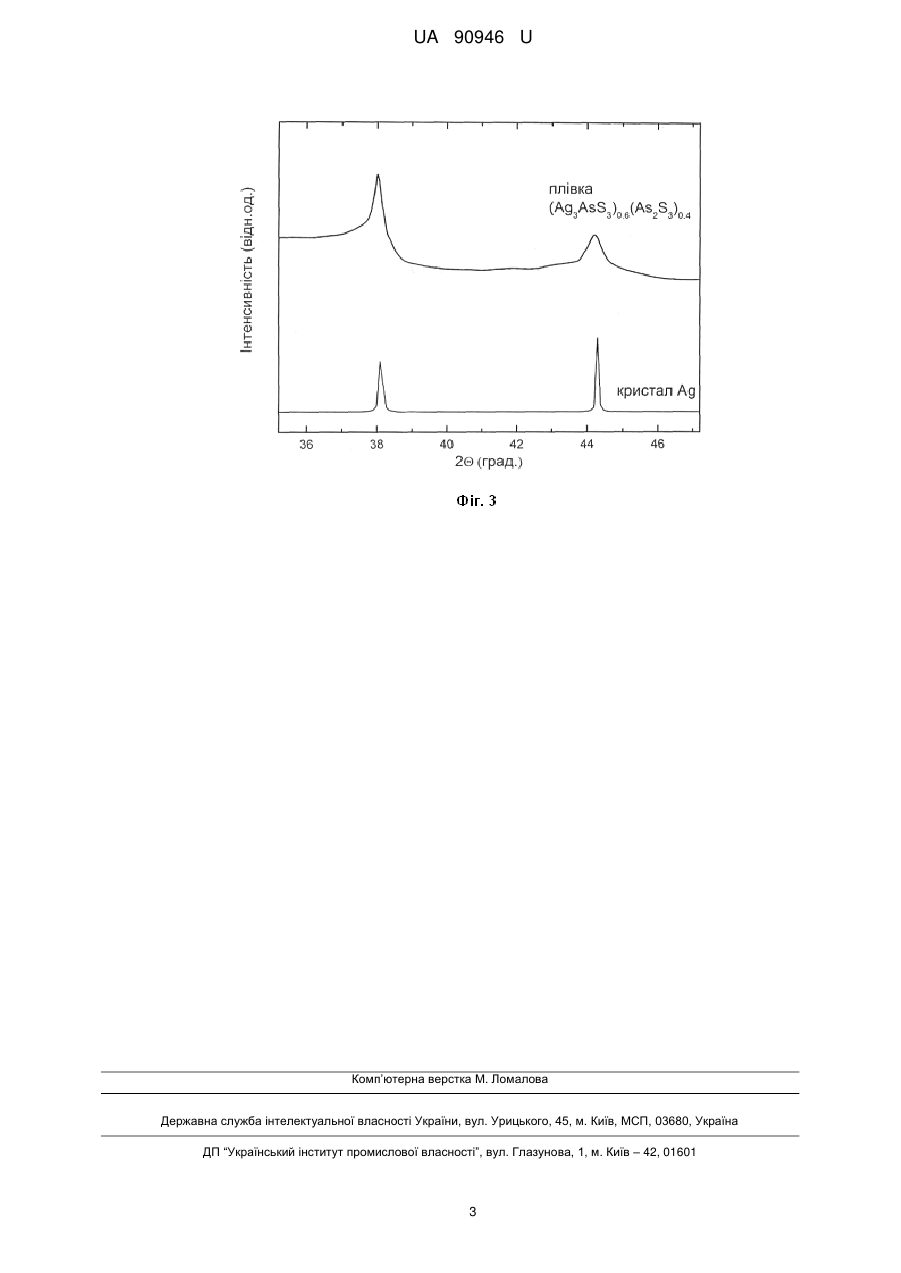

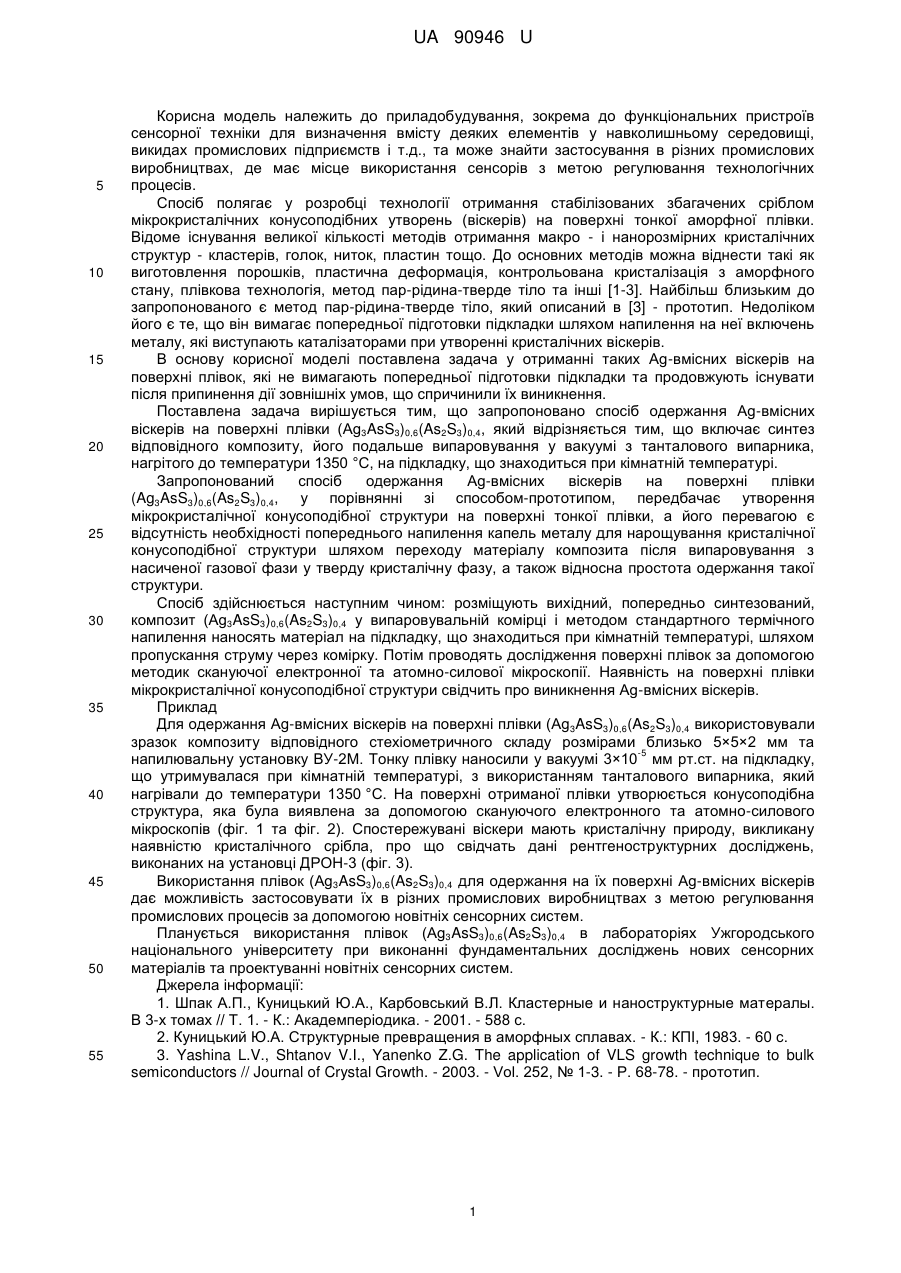

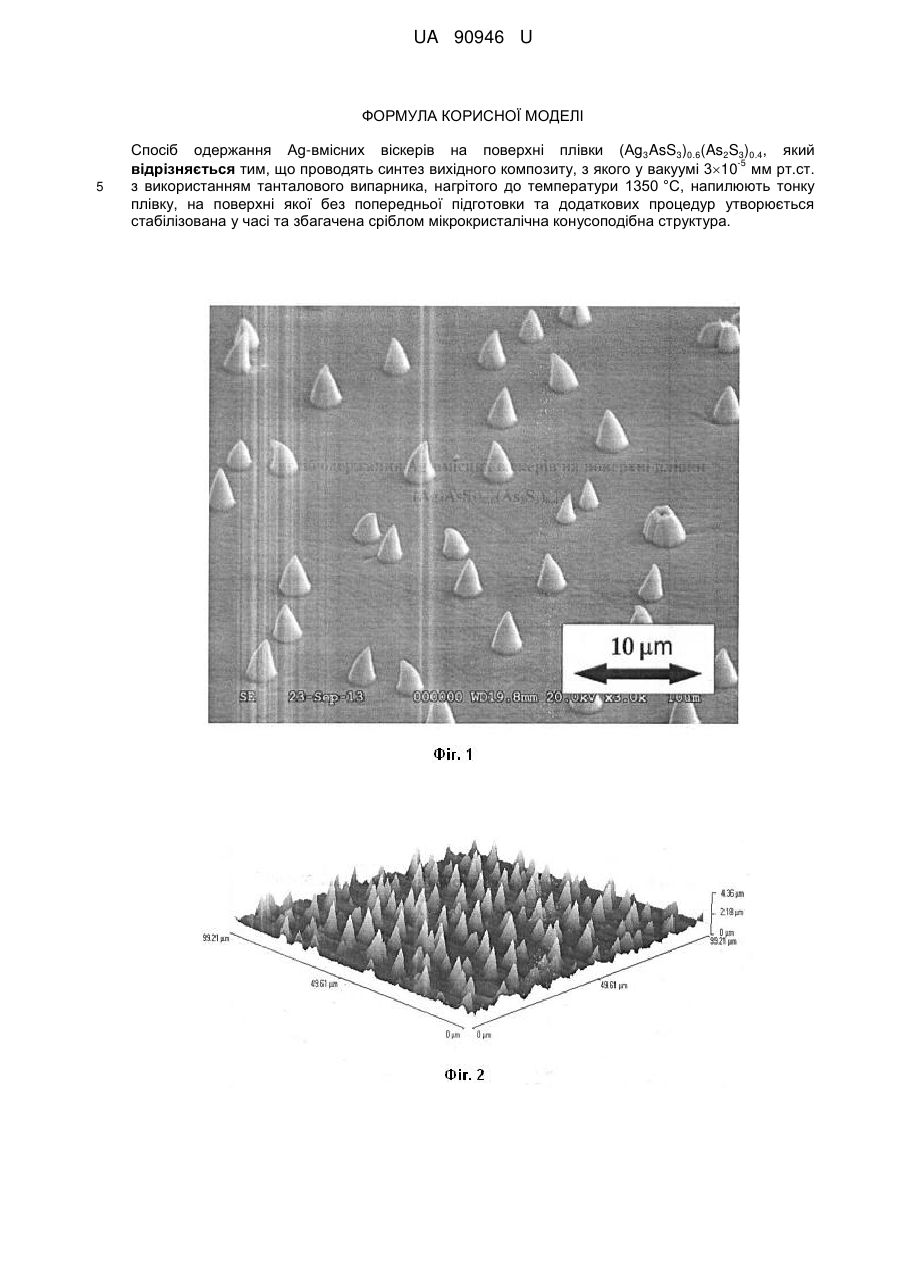

Спосіб одержання ag-вмісних віскерів на поверхні плівки (ag3ass3)0,6 (as2s3)0,4

Реферат: Спосіб одержання Ag-вмісних віскерів на поверхні плівки (Ag3AsS3)0.6(As2S3)0.4. Проводять -5 синтез вихідного композиту, з якого у вакуумі 310 мм рт.ст. з використанням танталового випарника, нагрітого до температури 1350 °C, напилюють тонку плівку, на поверхні якої без попередньої підготовки та додаткових процедур утворюється стабілізована у часі та збагачена сріблом мікрокристалічна конусоподібна структура. UA 90946 U (54) СПОСІБ ОДЕРЖАННЯ AG-ВМІСНИХ ВІСКЕРІВ НА ПОВЕРХНІ ПЛІВКИ (Ag3AsS3)0,6 (As2S3)0,4 UA 90946 U UA 90946 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладобудування, зокрема до функціональних пристроїв сенсорної техніки для визначення вмісту деяких елементів у навколишньому середовищі, викидах промислових підприємств і т.д., та може знайти застосування в різних промислових виробництвах, де має місце використання сенсорів з метою регулювання технологічних процесів. Спосіб полягає у розробці технології отримання стабілізованих збагачених сріблом мікрокристалічних конусоподібних утворень (віскерів) на поверхні тонкої аморфної плівки. Відоме існування великої кількості методів отримання макро - і нанорозмірних кристалічних структур - кластерів, голок, ниток, пластин тощо. До основних методів можна віднести такі як виготовлення порошків, пластична деформація, контрольована кристалізація з аморфного стану, плівкова технологія, метод пар-рідина-тверде тіло та інші [1-3]. Найбільш близьким до запропонованого є метод пар-рідина-тверде тіло, який описаний в [3] - прототип. Недоліком його є те, що він вимагає попередньої підготовки підкладки шляхом напилення на неї включень металу, які виступають каталізаторами при утворенні кристалічних віскерів. В основу корисної моделі поставлена задача у отриманні таких Ag-вмісних віскерів на поверхні плівок, які не вимагають попередньої підготовки підкладки та продовжують існувати після припинення дії зовнішніх умов, що спричинили їх виникнення. Поставлена задача вирішується тим, що запропоновано спосіб одержання Ag-вмісних віскерів на поверхні плівки (Ag3AsS3)0,6(As2S3)0,4, який відрізняється тим, що включає синтез відповідного композиту, його подальше випаровування у вакуумі з танталового випарника, нагрітого до температури 1350 °C, на підкладку, що знаходиться при кімнатній температурі. Запропонований спосіб одержання Ag-вмісних віскерів на поверхні плівки (Ag3AsS3)0,6(As2S3)0,4, у порівнянні зі способом-прототипом, передбачає утворення мікрокристалічної конусоподібної структури на поверхні тонкої плівки, а його перевагою є відсутність необхідності попереднього напилення капель металу для нарощування кристалічної конусоподібної структури шляхом переходу матеріалу композита після випаровування з насиченої газової фази у тверду кристалічну фазу, а також відносна простота одержання такої структури. Спосіб здійснюється наступним чином: розміщують вихідний, попередньо синтезований, композит (Ag3AsS3)0,6(As2S3)0,4 у випаровувальній комірці і методом стандартного термічного напилення наносять матеріал на підкладку, що знаходиться при кімнатній температурі, шляхом пропускання струму через комірку. Потім проводять дослідження поверхні плівок за допомогою методик скануючої електронної та атомно-силової мікроскопії. Наявність на поверхні плівки мікрокристалічної конусоподібної структури свідчить про виникнення Ag-вмісних віскерів. Приклад Для одержання Ag-вмісних віскерів на поверхні плівки (Ag3AsS3)0,6(As2S3)0,4 використовували зразок композиту відповідного стехіометричного складу розмірами близько 5×5×2 мм та -5 напилювальну установку ВУ-2М. Тонку плівку наносили у вакуумі 3×10 мм рт.ст. на підкладку, що утримувалася при кімнатній температурі, з використанням танталового випарника, який нагрівали до температури 1350 °C. На поверхні отриманої плівки утворюється конусоподібна структура, яка була виявлена за допомогою скануючого електронного та атомно-силового мікроскопів (фіг. 1 та фіг. 2). Спостережувані віскери мають кристалічну природу, викликану наявністю кристалічного срібла, про що свідчать дані рентгеноструктурних досліджень, виконаних на установці ДРОН-3 (фіг. 3). Використання плівок (Ag3AsS3)0,6(As2S3)0,4 для одержання на їх поверхні Ag-вмісних віскерів дає можливість застосовувати їх в різних промислових виробництвах з метою регулювання промислових процесів за допомогою новітніх сенсорних систем. Планується використання плівок (Ag3AsS3)0,6(As2S3)0,4 в лабораторіях Ужгородського національного університету при виконанні фундаментальних досліджень нових сенсорних матеріалів та проектуванні новітніх сенсорних систем. Джерела інформації: 1. Шпак А.П., Куницький Ю.А., Карбовський В.Л. Кластерные и наноструктурные матералы. В 3-х томах // Т. 1. - К.: Академперіодика. - 2001. - 588 с. 2. Куницький Ю.А. Структурные превращения в аморфных сплавах. - К.: КПІ, 1983. - 60 с. 3. Yashina L.V., Shtanov V.I., Yanenko Z.G. The application of VLS growth technique to bulk semiconductors // Journal of Crystal Growth. - 2003. - Vol. 252, № 1-3. - Р. 68-78. - прототип. 1 UA 90946 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб одержання Ag-вмісних віскерів на поверхні плівки (Ag3AsS3)0.6(As2S3)0.4, який -5 відрізняється тим, що проводять синтез вихідного композиту, з якого у вакуумі 310 мм рт.ст. з використанням танталового випарника, нагрітого до температури 1350 °C, напилюють тонку плівку, на поверхні якої без попередньої підготовки та додаткових процедур утворюється стабілізована у часі та збагачена сріблом мікрокристалічна конусоподібна структура. UA 90946 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
