Спосіб виробництва вогнегасного засобу

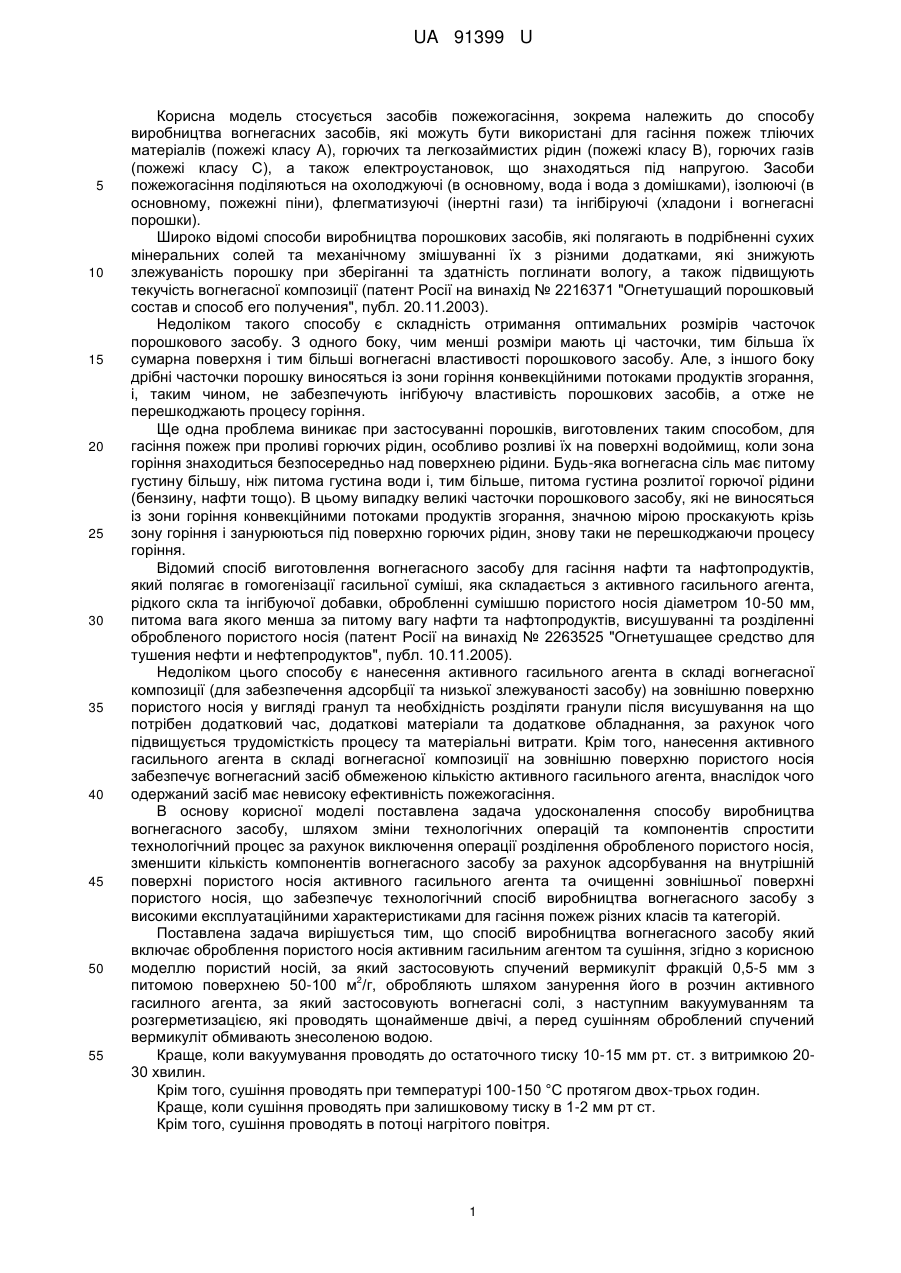

Реферат: Спосіб виробництва вогнегасного засобу, включає оброблення пористого носія активним гасильним агентом та сушіння. Пористий носій, за який застосовують спучений вермикуліт 2 фракцій 0,5-5 мм з питомою поверхнею 50-100 м /г, обробляють шляхом занурення його в розчин активного гасильного агента, за який застосовують вогнегасні солі, з наступним вакуумуванням та розгерметизацією, які проводять щонайменше двічі, а перед сушінням оброблений спучений вермикуліт обмивають знесоленою водою. UA 91399 U (12) UA 91399 U UA 91399 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується засобів пожежогасіння, зокрема належить до способу виробництва вогнегасних засобів, які можуть бути використані для гасіння пожеж тліючих матеріалів (пожежі класу А), горючих та легкозаймистих рідин (пожежі класу В), горючих газів (пожежі класу С), а також електроустановок, що знаходяться під напругою. Засоби пожежогасіння поділяються на охолоджуючі (в основному, вода і вода з домішками), ізолюючі (в основному, пожежні піни), флегматизуючі (інертні гази) та інгібіруючі (хладони і вогнегасні порошки). Широко відомі способи виробництва порошкових засобів, які полягають в подрібненні сухих мінеральних солей та механічному змішуванні їх з різними додатками, які знижують злежуваність порошку при зберіганні та здатність поглинати вологу, а також підвищують текучість вогнегасної композиції (патент Росії на винахід № 2216371 "Огнетушащий порошковый состав и способ его получения", публ. 20.11.2003). Недоліком такого способу є складність отримання оптимальних розмірів часточок порошкового засобу. З одного боку, чим менші розміри мають ці часточки, тим більша їх сумарна поверхня і тим більші вогнегасні властивості порошкового засобу. Але, з іншого боку дрібні часточки порошку виносяться із зони горіння конвекційними потоками продуктів згорання, і, таким чином, не забезпечують інгібуючу властивість порошкових засобів, а отже не перешкоджають процесу горіння. Ще одна проблема виникає при застосуванні порошків, виготовлених таким способом, для гасіння пожеж при проливі горючих рідин, особливо розливі їх на поверхні водоймищ, коли зона горіння знаходиться безпосередньо над поверхнею рідини. Будь-яка вогнегасна сіль має питому густину більшу, ніж питома густина води і, тим більше, питома густина розлитої горючої рідини (бензину, нафти тощо). В цьому випадку великі часточки порошкового засобу, які не виносяться із зони горіння конвекційними потоками продуктів згорання, значною мірою проскакують крізь зону горіння і занурюються під поверхню горючих рідин, знову таки не перешкоджаючи процесу горіння. Відомий спосіб виготовлення вогнегасного засобу для гасіння нафти та нафтопродуктів, який полягає в гомогенізації гасильної суміші, яка складається з активного гасильного агента, рідкого скла та інгібуючої добавки, обробленні сумішшю пористого носія діаметром 10-50 мм, питома вага якого менша за питому вагу нафти та нафтопродуктів, висушуванні та розділенні обробленого пористого носія (патент Росії на винахід № 2263525 "Огнетушащее средство для тушения нефти и нефтепродуктов", публ. 10.11.2005). Недоліком цього способу є нанесення активного гасильного агента в складі вогнегасної композиції (для забезпечення адсорбції та низької злежуваності засобу) на зовнішню поверхню пористого носія у вигляді гранул та необхідність розділяти гранули після висушування на що потрібен додатковий час, додаткові матеріали та додаткове обладнання, за рахунок чого підвищується трудомісткість процесу та матеріальні витрати. Крім того, нанесення активного гасильного агента в складі вогнегасної композиції на зовнішню поверхню пористого носія забезпечує вогнегасний засіб обмеженою кількістю активного гасильного агента, внаслідок чого одержаний засіб має невисоку ефективність пожежогасіння. В основу корисної моделі поставлена задача удосконалення способу виробництва вогнегасного засобу, шляхом зміни технологічних операцій та компонентів спростити технологічний процес за рахунок виключення операції розділення обробленого пористого носія, зменшити кількість компонентів вогнегасного засобу за рахунок адсорбування на внутрішній поверхні пористого носія активного гасильного агента та очищенні зовнішньої поверхні пористого носія, що забезпечує технологічний спосіб виробництва вогнегасного засобу з високими експлуатаційними характеристиками для гасіння пожеж різних класів та категорій. Поставлена задача вирішується тим, що спосіб виробництва вогнегасного засобу який включає оброблення пористого носія активним гасильним агентом та сушіння, згідно з корисною моделлю пористий носій, за який застосовують спучений вермикуліт фракцій 0,5-5 мм з 2 питомою поверхнею 50-100 м /г, обробляють шляхом занурення його в розчин активного гасилного агента, за який застосовують вогнегасні солі, з наступним вакуумуванням та розгерметизацією, які проводять щонайменше двічі, а перед сушінням оброблений спучений вермикуліт обмивають знесоленою водою. Краще, коли вакуумування проводять до остаточного тиску 10-15 мм рт. ст. з витримкою 2030 хвилин. Крім того, сушіння проводять при температурі 100-150 °C протягом двох-трьох годин. Краще, коли сушіння проводять при залишковому тиску в 1-2 мм рт ст. Крім того, сушіння проводять в потоці нагрітого повітря. 1 UA 91399 U 5 10 15 20 25 30 35 40 Як вогнегасні солі використовують фосфорноамонійні солі, карбонати або бікарбонати натрію або калію. Оброблення пористого носія шляхом занурення його в розчин активного гасильного агента з наступним вакуумуванням та розгерметизацією дозволяє замістити повітря в порах носія розчином активного гасильного агента, а саме вогнегасної солі, при цьому застосування спученого вермикуліту як пористого носія, дозволяє адсорбувати на внутрішній поверхні 2 часточок вермикуліту, який має питому поверхню 50-100м /г, вогнегасну сіль в кількості, достатній для забезпечення гасіння пожеж різних класів та категорій. Обмивання знесоленою водою пористого носія, обробленого розчином вогнегасної солі, дозволяє очистити зовнішню поверхню часточок спученого вермикуліту від вогнегасних солей, що запобігає злипанню окремих часточок вермикуліту і не потребує після сушіння розділення обробленого пористого носія, а крім того, забезпечує без додаткових компонентів низьку злежуваність при зберіганні та підвищену текучість отриманого вогнегасного засобу, що в свою чергу дозволяє спростити технологічний процес та зменшити собівартість вогнегасного засобу. 2 Використання спученого вермикуліту фракцій 0,5-5 мм з питомою поверхнею 50-100 м /г, 2 насипна маса якого - 0,12-0,15 г/см як носія активного гасильного агента, дозволяє адсорбувати на внутрішній поверхні достатньо велику кількість вогнегасної солі, не втрачаючи здатність утримуватись на поверхні рідини та залишатися в зоні горіння, і, таким чином, забезпечує ефективне використання виготовленого засобу для припинення горіння та гасіння проливів горючих рідин, як на поверхнях водоймищ, так і на твердих поверхнях. Суть заявленого способу може бути проілюстрована наступним прикладом. Сітчасту тару, наприклад капронові, нейлонові або інші мішечки, з часточками спученого вермикуліту занурюють у ємність з розчином вогнегасильної солі, наприклад фосфорноамонійної солі, карбонату або бікарбонату натрію, або калію), яка розміщена у вакуумному ексикаторі, та забезпечують повне занурення спученого вермикуліту в розчин солі, наприклад, накривають воронкою Бунзена, перевернувши її. Після чого відкачують вакуумним насосом повітря з ексикатора до остаточного тиску у 10-15 мм рт ст. При цьому з пор вермикуліту відсмоктується повітря. Витримавши вермикуліт в розчині під вакуумом 20-30 хвилин, ексикатор від вакууму відключають і розгерметизовують - впускають повітря. Під дією зовнішнього тиску в пори носія надходить сольовий розчин, який залишається в порах замість повітря. Операції вакуумування та розгерметизацію повторюють декілька разів. Тару з вермикулітом виймають з ємності та обмивають дистильованою водою, після чого вермикуліт висушують при температурі 100-150 °C протягом двох-трьох годин, додатково можна витримати оброблений вермикуліт при залишковому тиску 1-2 мм рт. ст., або провести сушіння в потоці нагрітого повітря. Отриманий таким чином вогнегасний засіб містить лише активний гасильний агент, а саме, вогнегасну сіль, виключно на внутрішній поверхні пористого носія, в якості якого застосовують 2 спучений вермикуліт фракцій 0,5-5 мм з питомою поверхнею 50-100 м /г, має високі експлуатаційні характеристики та придатний для гасіння пожеж різних класів та категорій. Спосіб виробництва вогнегасного засобу, що пропонується, є технологічно простим, не вимагає великих затрат та дефіцитної сировини, простий при автоматизації. Виготовлений таким способом вогнегасний засіб має низьку злежуваність при зберіганні, забезпечує ефективне використання для припинення горіння та гасіння проливів горючих рідин, як на поверхнях водоймищ, так і на твердих поверхнях. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб виробництва вогнегасного засобу, який включає оброблення пористого носія активним гасильним агентом та сушіння, який відрізняється тим, що пористий носій, за який 2 застосовують спучений вермикуліт фракцій 0,5-5 мм з питомою поверхнею 50-100 м /г, обробляють шляхом занурення його в розчин активного гасильного агента, за який застосовують вогнегасні солі, з наступним вакуумуванням та розгерметизацією, які проводять щонайменше двічі, а перед сушінням оброблений спучений вермикуліт обмивають знесоленою водою. 2. Спосіб виробництва вогнегасного засобу за п. 1, який відрізняється тим, що вакуумування проводять до остаточного тиску 10-15мм рт. ст. з витримкою 20-30 хвилин. 3. Спосіб виробництва вогнегасного засобу за п. 1, який відрізняється тим, що сушіння проводять при температурі 100-150 °С протягом двох-трьох годин. 4. Спосіб виробництва вогнегасного засобу за п. 1 який відрізняється тим, що сушіння проводять при залишковому тиску в 1-2 мм рт ст. 2 UA 91399 U 5 5. Спосіб виробництва вогнегасного засобу за п. 1 який відрізняється тим, що сушіння проводять в потоці нагрітого повітря. 6. Спосіб виробництва вогнегасного засобу за п. 1, який відрізняється тим, що як вогнегасні солі використовують фосфорноамонійні солі. 7. Спосіб виробництва вогнегасного засобу за п. 1, який відрізняється тим, що як вогнегасні солі використовують карбонати натрію або калію 8. Спосіб виробництва вогнегасного засобу за п. 1, який відрізняється тим, що як вогнегасні солі використовують бікарбонати натрію або калію. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
