Дистиляційна установка

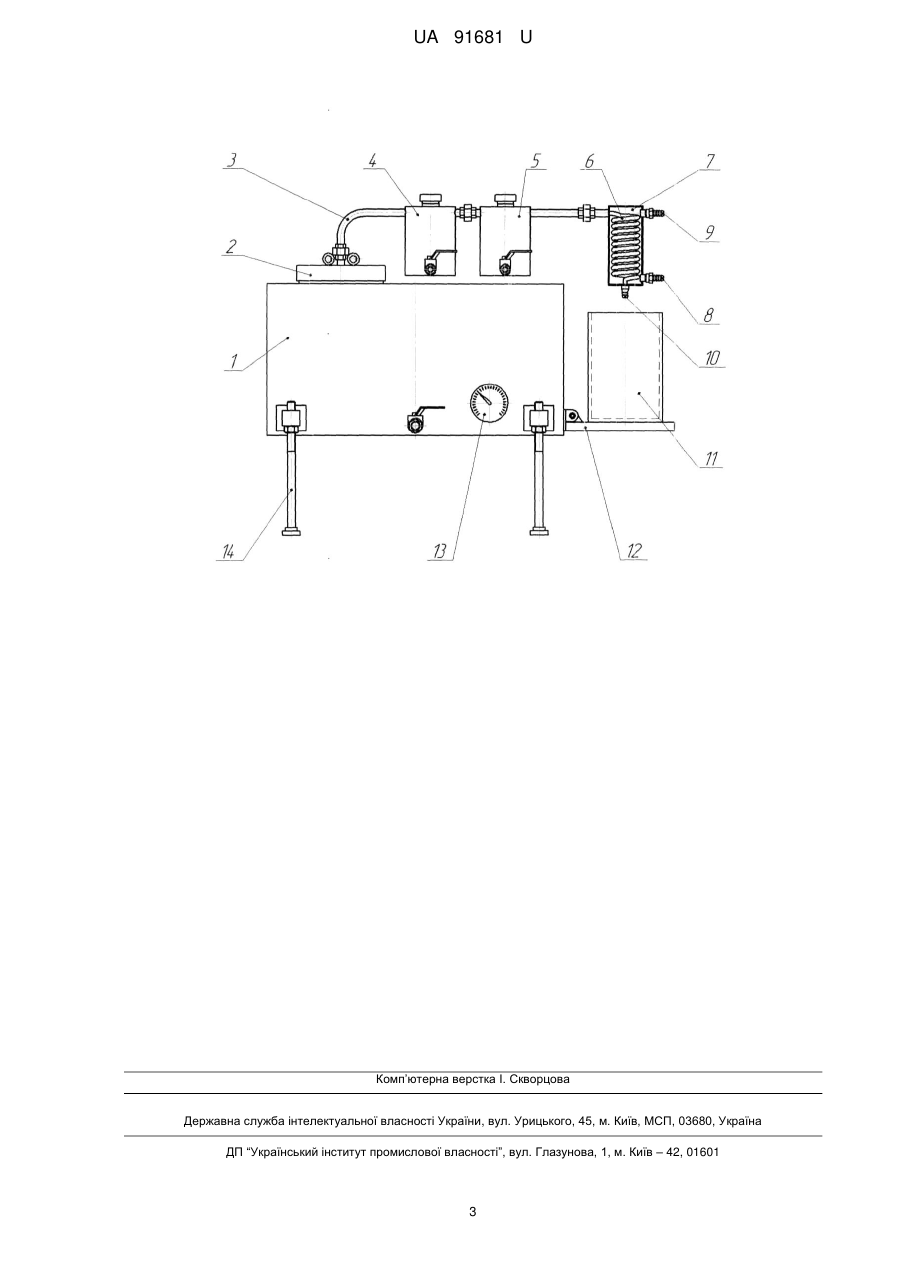

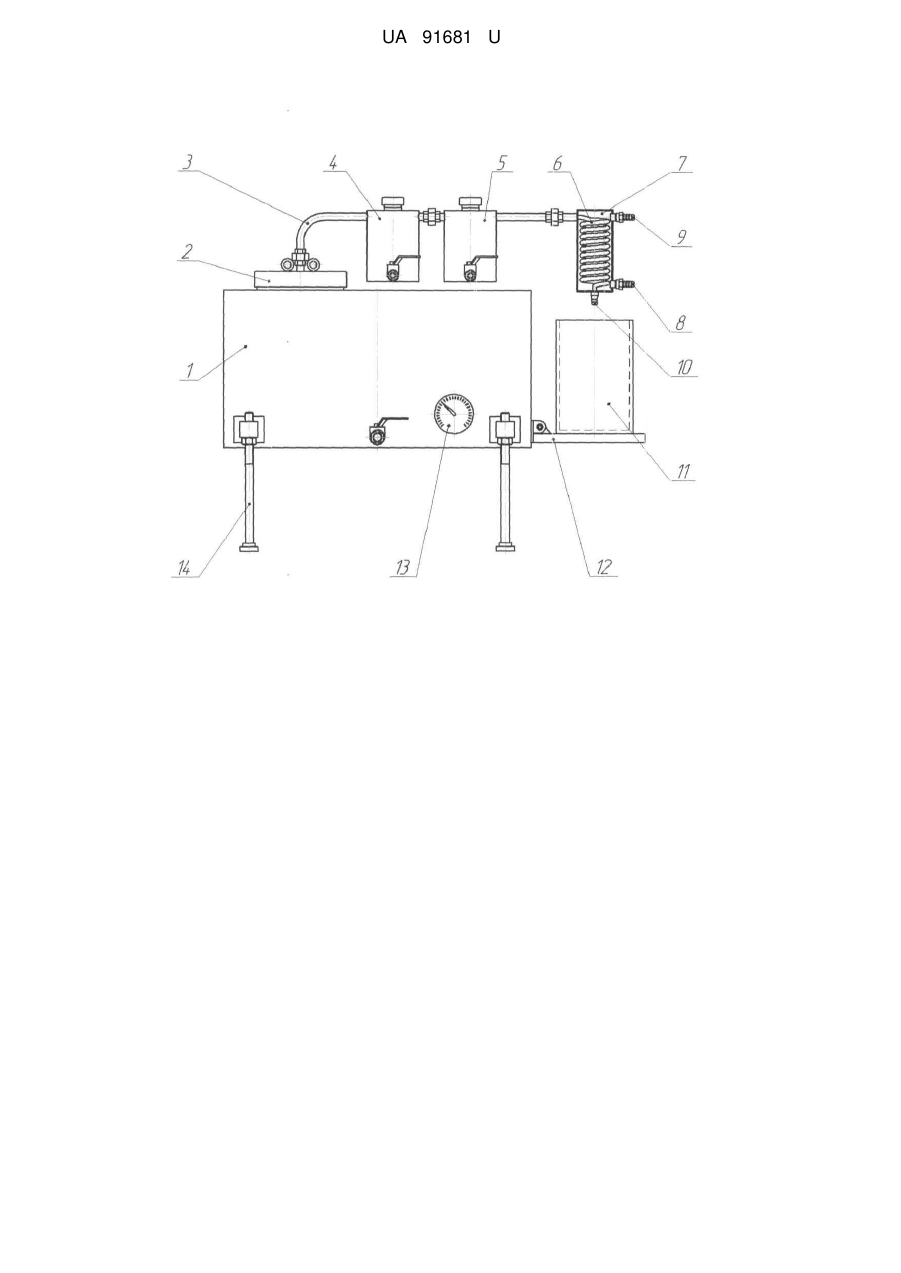

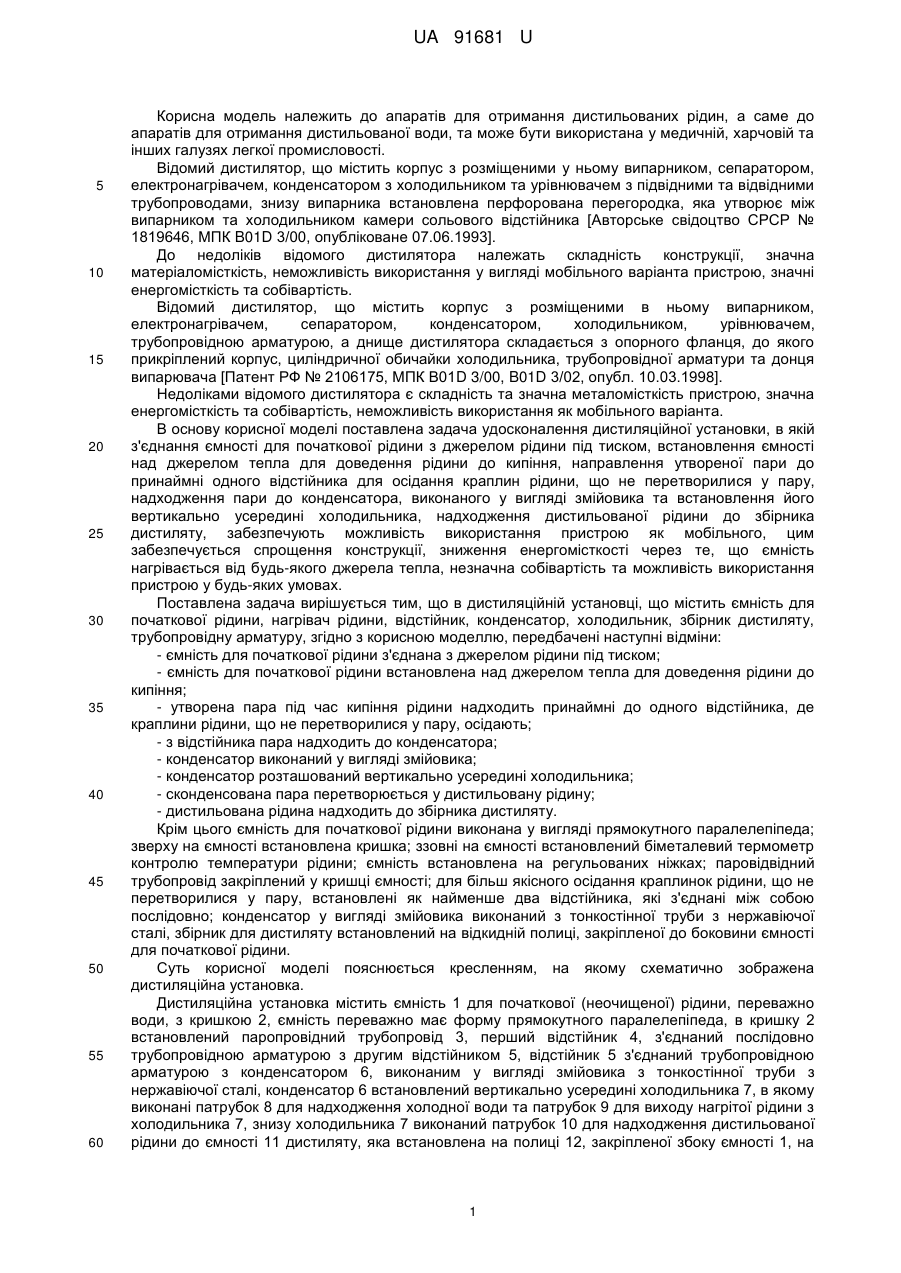

Реферат: UA 91681 U UA 91681 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до апаратів для отримання дистильованих рідин, а саме до апаратів для отримання дистильованої води, та може бути використана у медичній, харчовій та інших галузях легкої промисловості. Відомий дистилятор, що містить корпус з розміщеними у ньому випарником, сепаратором, електронагрівачем, конденсатором з холодильником та урівнювачем з підвідними та відвідними трубопроводами, знизу випарника встановлена перфорована перегородка, яка утворює між випарником та холодильником камери сольового відстійника [Авторське свідоцтво СРСР № 1819646, МПК B01D 3/00, опубліковане 07.06.1993]. До недоліків відомого дистилятора належать складність конструкції, значна матеріаломісткість, неможливість використання у вигляді мобільного варіанта пристрою, значні енергомісткість та собівартість. Відомий дистилятор, що містить корпус з розміщеними в ньому випарником, електронагрівачем, сепаратором, конденсатором, холодильником, урівнювачем, трубопровідною арматурою, а днище дистилятора складається з опорного фланця, до якого прикріплений корпус, циліндричної обичайки холодильника, трубопровідної арматури та донця випарювача [Патент РФ № 2106175, МПК В01D 3/00, B01D 3/02, опубл. 10.03.1998]. Недоліками відомого дистилятора є складність та значна металомісткість пристрою, значна енергомісткість та собівартість, неможливість використання як мобільного варіанта. В основу корисної моделі поставлена задача удосконалення дистиляційної установки, в якій з'єднання ємності для початкової рідини з джерелом рідини під тиском, встановлення ємності над джерелом тепла для доведення рідини до кипіння, направлення утвореної пари до принаймні одного відстійника для осідання краплин рідини, що не перетворилися у пару, надходження пари до конденсатора, виконаного у вигляді змійовика та встановлення його вертикально усередині холодильника, надходження дистильованої рідини до збірника дистиляту, забезпечують можливість використання пристрою як мобільного, цим забезпечується спрощення конструкції, зниження енергомісткості через те, що ємність нагрівається від будь-якого джерела тепла, незначна собівартість та можливість використання пристрою у будь-яких умовах. Поставлена задача вирішується тим, що в дистиляційній установці, що містить ємність для початкової рідини, нагрівач рідини, відстійник, конденсатор, холодильник, збірник дистиляту, трубопровідну арматуру, згідно з корисною моделлю, передбачені наступні відміни: - ємність для початкової рідини з'єднана з джерелом рідини під тиском; - ємність для початкової рідини встановлена над джерелом тепла для доведення рідини до кипіння; - утворена пара під час кипіння рідини надходить принаймні до одного відстійника, де краплини рідини, що не перетворилися у пару, осідають; - з відстійника пара надходить до конденсатора; - конденсатор виконаний у вигляді змійовика; - конденсатор розташований вертикально усередині холодильника; - сконденсована пара перетворюється у дистильовану рідину; - дистильована рідина надходить до збірника дистиляту. Крім цього ємність для початкової рідини виконана у вигляді прямокутного паралелепіпеда; зверху на ємності встановлена кришка; ззовні на ємності встановлений біметалевий термометр контролю температури рідини; ємність встановлена на регульованих ніжках; паровідвідний трубопровід закріплений у кришці ємності; для більш якісного осідання краплинок рідини, що не перетворилися у пару, встановлені як найменше два відстійника, які з'єднані між собою послідовно; конденсатор у вигляді змійовика виконаний з тонкостінної труби з нержавіючої сталі, збірник для дистиляту встановлений на відкидній полиці, закріпленої до боковини ємності для початкової рідини. Суть корисної моделі пояснюється кресленням, на якому схематично зображена дистиляційна установка. Дистиляційна установка містить ємність 1 для початкової (неочищеної) рідини, переважно води, з кришкою 2, ємність переважно має форму прямокутного паралелепіпеда, в кришку 2 встановлений паропровідний трубопровід 3, перший відстійник 4, з'єднаний послідовно трубопровідною арматурою з другим відстійником 5, відстійник 5 з'єднаний трубопровідною арматурою з конденсатором 6, виконаним у вигляді змійовика з тонкостінної труби з нержавіючої сталі, конденсатор 6 встановлений вертикально усередині холодильника 7, в якому виконані патрубок 8 для надходження холодної води та патрубок 9 для виходу нагрітої рідини з холодильника 7, знизу холодильника 7 виконаний патрубок 10 для надходження дистильованої рідини до ємності 11 дистиляту, яка встановлена на полиці 12, закріпленої збоку ємності 1, на 1 UA 91681 U 5 10 15 20 ємності 1 встановлений біметалевий термометр 13 контролю температури рідини, ємність 1 може бути встановлена на регульованих ніжках 14. Пристрій працює наступним чином. Ємність 1 для початкової рідини (води) наповнюють неочищеною рідиною під тиском, наприклад з водопровідного крану, закривають кришкою 2 й встановлюють ємність 1 (можливо її встановлення на регульованих ніжках 14) над будь-яким джерелом енергії (електрична, газовий пальник, енергія багаття та ін.), рідину доводять до кипіння та утворення пари, при цьому контролюють температуру рідини термометром 13, утворену пару відводять паровідвідним трубопроводом 3 до відстійника 4, де краплини рідини, які не перетворилися у пару, осідають, а для більш якісного фільтрування рідини (осідання не перетворених у пару краплинок рідини), паралельно з відстійником 4 встановлюють відстійник 5, після осідання краплинок рідини, не перетворених у пару, відфільтрована пара прямує до конденсатора 6, який поміщений вертикально в холодильнику 7, в холодильнику 7 навколо конденсатора 6 циркулює холодна вода, яка подається до холодильника 7 через патрубок 8, а нагріта вода з холодильника 7 підводиться патрубком 9, сконденсована пара в конденсаторі 6 перетворюється в дистильовану рідину та стікає уздовж внутрішніх стінок змійовика до ємності 11 збору дистиляту, ємність 11 встановлена на полиці 12, закріпленої збоку ємності 1. Таким чином, використання запропонованої дистиляційної установки дозволить отримати спрощену конструкцію, яку можна використовувати у тому числі, як мобільну в умовах перебування на дозвіллі, або при форс-мажорних обставинах, коли не можливе використання очищеної питної води. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Дистиляційна установка, що містить ємність для початкової рідини, нагрівач рідини, конденсатор, холодильник, збірник дистиляту, трубопровідну арматуру, яка відрізняється тим, що ємність для початкової рідини, яка з'єднана з джерелом рідини під тиском, встановлена над джерелом тепла для доведення вихідної рідини до кипіння, а утворена пара надходить принаймні до одного відстійника, де краплини рідини, що не перетворилися у пару, осідають, а пара надходить до конденсатора, який виконаний у вигляді змійовика та розташований вертикально у холодильнику, при цьому сконденсована пара перетворюється у дистильовану рідину, переважно воду, та надходить до збірника дистиляту. 2. Установка за п. 1, яка відрізняється тим, що ємність для початкової рідини виконана у вигляді прямокутного паралелепіпеда. 3. Установка за п. 1, яка відрізняється тим, що зверху на ємності для початкової рідини встановлена кришка. 4. Установка за п. 1, яка відрізняється тим, що на ємності для початкової рідини встановлений біметалевий термометр контролю температури рідини. 5. Установка за п. 1, яка відрізняється тим, що ємність для початкової рідини встановлена на регульованих ніжках. 6. Установка за п. 1, яка відрізняється тим, що паровідвідний трубопровід закріплений у кришці ємності для початкової рідини. 7. Установка за п. 1, яка відрізняється тим, що для більш якісного осідання краплинок рідини, що не перетворилася у пару, встановлені переважно два відстійника, які з’єднані між собою послідовно. 8. Установка за п. 1, яка відрізняється тим, що конденсатор у вигляді змійовика виконаний з тонкостінної труби з нержавіючої сталі. 9. Установка за п. 1, яка відрізняється тим, що збірник для дистиляту встановлений на відкидній полиці, яка прикріплена збоку ємності для початкової рідини. 2 UA 91681 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
