Дистиляційна установка періодичної дії

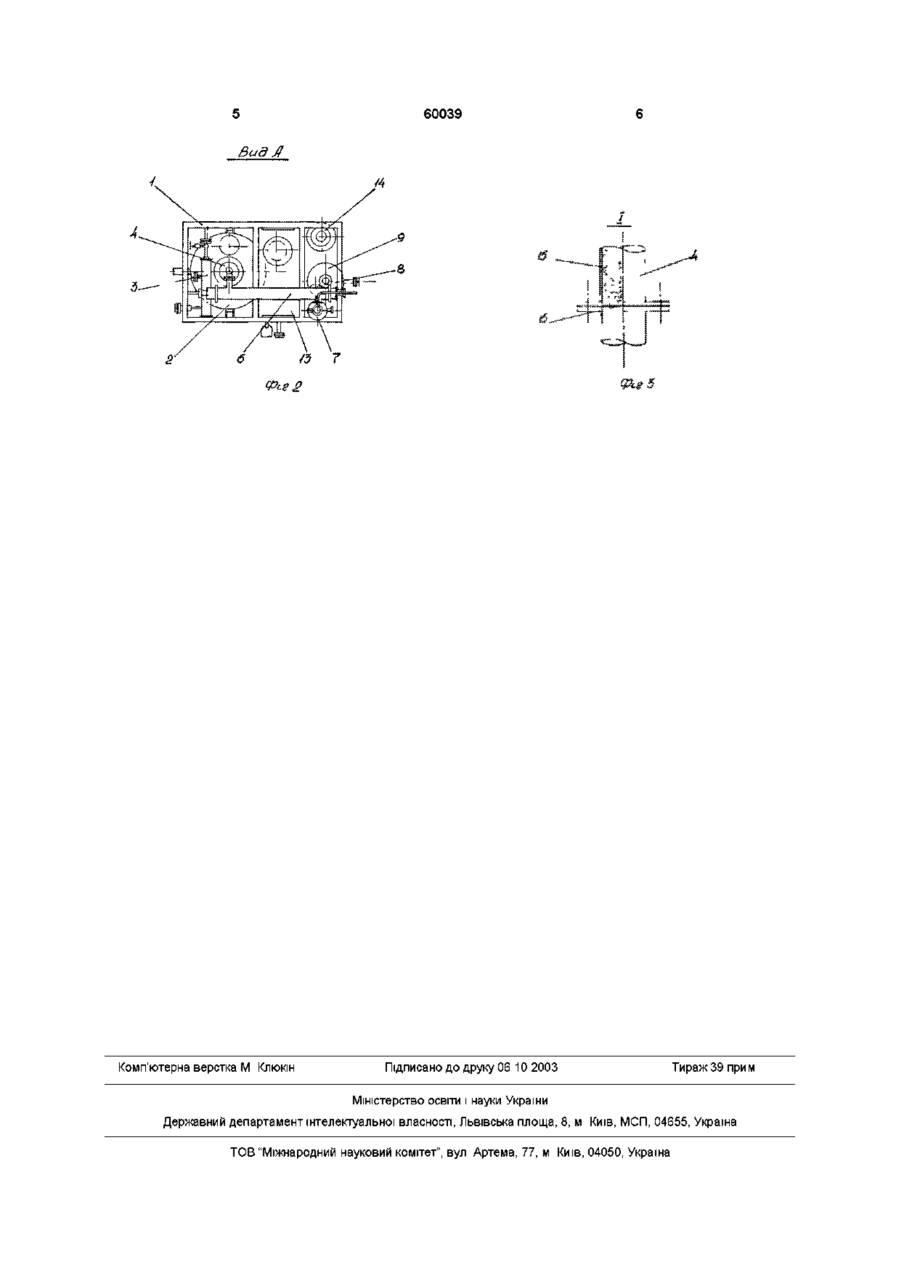

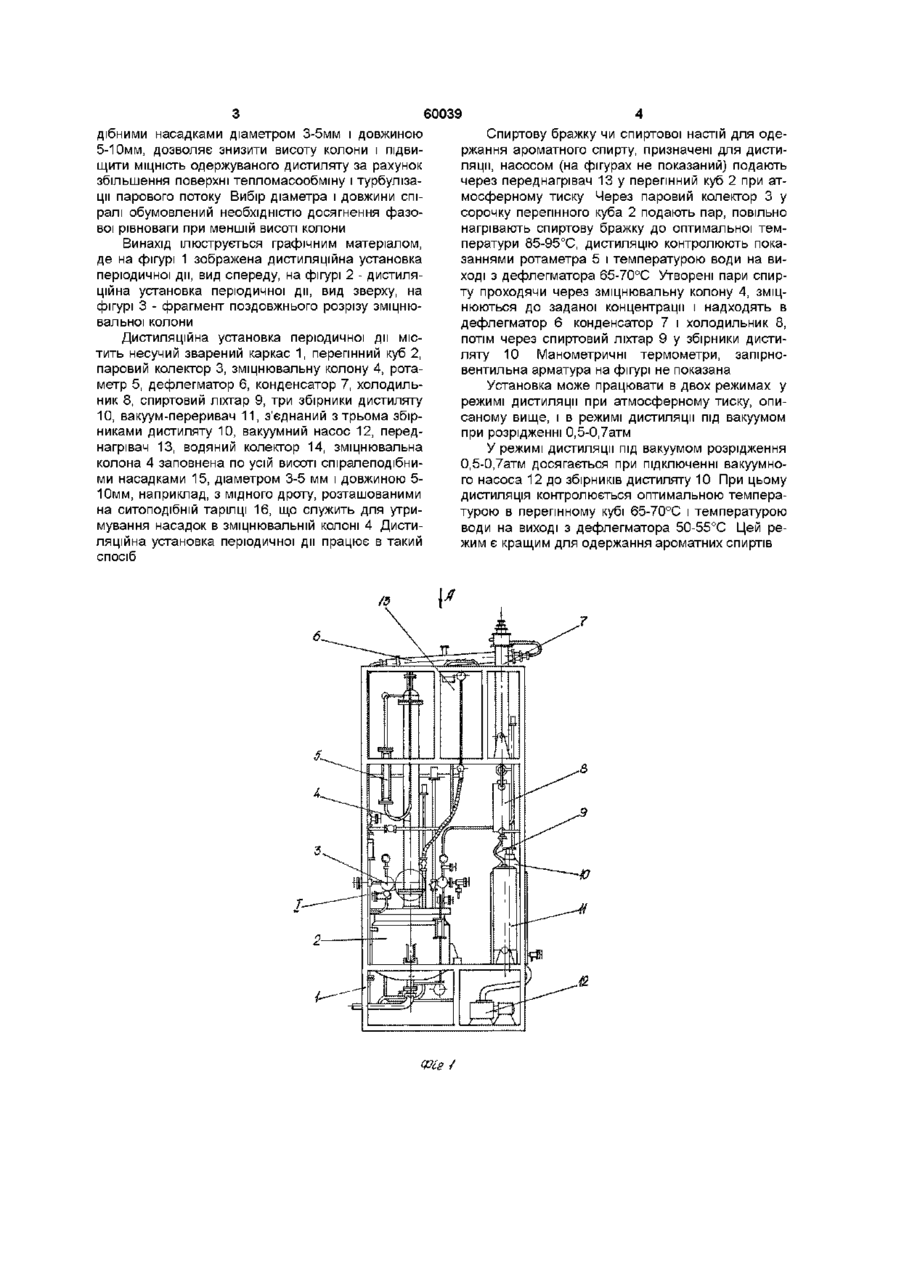

Дистиляційна установка періодичної дії, що містить переднагрівач, перегінний куб, зміцнюва льну колону, дефлегматор, конденсатор, холодильник, вакуум-переривач, спиртовий ліхтар, збірники дистиляту, манометричні термометри, ротаметр, запірно-вентильну арматуру, яка відрізняється тим, що зміцнювальна колона заповнена по усій висоті спіралеподібними насадками діаметром 3-5 мм і довжиною 5-10 мм, установка оснащена вакуумним насосом, підключеним до збірників дистиляту Винахід стосується дистиляційних (перегінних) установок, може бути використаним при одержанні спирту, коньячного спиртуй ароматних спиртів Як найближчий аналог обрана дистиляційна установка періодичної дії - апарат КУ-500 (Руководство по эксплуатации аппаратов для перегонки виноматериалов на коньячный спирт, утвержденной Управлением винодельческой промышленности Министерства пищевой промышленности СССР 1 марта 1978 г), що включає переднагрівач зі змійовиком нагрівання, перегінний куб, зміцнювальну колону, заповнену контактними тарілками, дефлегматор, конденсатор, комбінований з холодильником вакуум-переривач, спиртовий ліхтар, збірники дистиляту, контрольно вимірювальні прилади - манометричні термометри, ротаметри, запірно-вентильна арматура Процес одержання дистиляту протікає при атмосферному тиску і температурі води на виході з дефлегматора 75-85°С чності виготовлення меншої за розмірами колони Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки Одержання дистиляту високої концентрації є недосяжним за рахунок конструктивних особливостей зміцнювальної колоші, а саме через недостатню поверхню тепломасообміну, забезпечувану контактними тарілками В основу винаходу поставлена технічна задача удосконалення дистиляційної установки періодичної дії за рахунок зміни конструкції колони і застосування вакуумного насоса, що дозволяє одержати очікуваний технічний результат Поставлена технічна задача вирішується тим, що в ДИСТИЛЯЦІЙНІЙ установці періодичної дії, яка включає переднагрівач, перегінний куб, зміцнювальну колону, дефлегматор, конденсатор, холодильник, вакуум-переривач, спиртовий ліхтар, збірники дистиляту, манометричні термометри, ротаметр, запірно-вентильну арматуру, згідно винаходу, зміцнювальна колона заповнена по усій висоті спіралеподібними насадками діаметром 3-5мм і довжиною 5-10мм, установка постачена вакуумним насосом, підключеним до збірників дистиляту Між сукупністю суттєвих ознак винаходу і технічним результатом, що досягається такий причинно-наслідковий зв'язок Підключення вакуумного насоса до збірників дистиляту дозволяє вести дистиляцію при тиску 0,5-0,7атм і при температурі води на виході з дефлегматора 55-60°С, що веде до зниження енерговитрат Виконання зміцнювальної колони заповненою по усій висоті спіралепо Ознаками найближчого аналога, що збігаються з суттєвими ознаками винаходу є наявність у ДИСТИЛЯЦІЙНІЙ установці періодичної дії переднагрівача, перегінного куба, зміцнювальної колони, дефлегматора, конденсатора, холодильника, вакуум-переривач, спиртового ліхтаря, збірників дистиляту, манометричних термометрів, ротаметра, запірно-вентильної арматури Технічним результатом винаходу є зниження енерговитрат за рахунок зниження температури сублімації, підвищення ефективності за рахунок можливості одержання більш концентрованих дистилятів, зниження витрати матеріалів за рахунок зменшення висоти колони і підвищення технологі со о о (О 60039 дібними насадками діаметром 3-5мм і довжиною 5-10мм, дозволяє знизити висоту колони і підвищити МІЦНІСТЬ одержуваного дистиляту за рахунок збільшення поверхні тепломасообміну і турбулізації парового потоку Вибір діаметра і довжини спіралі обумовлений необхідністю досягнення фазової рівноваги при меншій висоті колони Винахід ілюструється графічним матеріалом, де на фігурі 1 зображена дистиляційна установка періодичної дії, вид спереду, на фігурі 2 - дистиляційна установка періодичної дії, вид зверху, на фігурі 3 - фрагмент поздовжнього розрізу зміцнювальної колони Дистиляційна установка періодичної дії містить несучий зварений каркас 1, перегінний куб 2, паровий колектор 3, зміцнювальну колону 4, ротаметр 5, дефлегматор 6, конденсатор 7, холодильник 8, спиртовий ліхтар 9, три збірники дистиляту 10, вакуум-переривач 11, з'єднаний з трьома збірниками дистиляту 10, вакуумний насос 12, переднагрівач 13, водяний колектор 14, зміцнювальна колона 4 заповнена по усій висоті спіралеподібними насадками 15, діаметром 3-5 мм і довжиною 510мм, наприклад, з мідного дроту, розташованими на ситоподібній тарілці 16, що служить для утримування насадок в зміцнювальній колоні 4 Дистиляційна установка періодичної дії працює в такий спосіб Спиртову бражку чи спиртової настій для одержання ароматного спирту, призначені для дистиляції, насосом (на фігурах не показаний) подають через переднагрівач 13 у перегінний куб 2 при атмосферному тиску Через паровий колектор 3 у сорочку перегінного куба 2 подають пар, повільно нагрівають спиртову бражку до оптимальної температури 85-95°С, дистиляцію контролюють показаннями ротаметра 5 і температурою води на виході з дефлегматора 65-70°С Утворені пари спирту проходячи через зміцнювальну колону 4, зміцнюються до заданої концентрації і надходять в дефлегматор 6 конденсатор 7 і холодильник 8, потім через спиртовий ліхтар 9 у збірники дистиляту 10 Манометричні термометри, запірновентильна арматура на фігурі не показана Установка може працювати в двох режимах у режимі дистиляції при атмосферному тиску, описаному вище, і в режимі дистиляції під вакуумом при розрідженні 0,5-0,7атм У режимі дистиляції під вакуумом розрідження 0,5-0,7атм досягається при підключенні вакуумного насоса 12 до збірників дистиляту 10 При цьому дистиляція контролюється оптимальною температурою в перегінному кубі 65-70°С і температурою води на виході з дефлегматора 50-55°С Цей режим є кращим для одержання ароматних спиртів г/ 60039 Вид Л Комп'ютерна верстка М Клюкш Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
