Гідроамортизатор

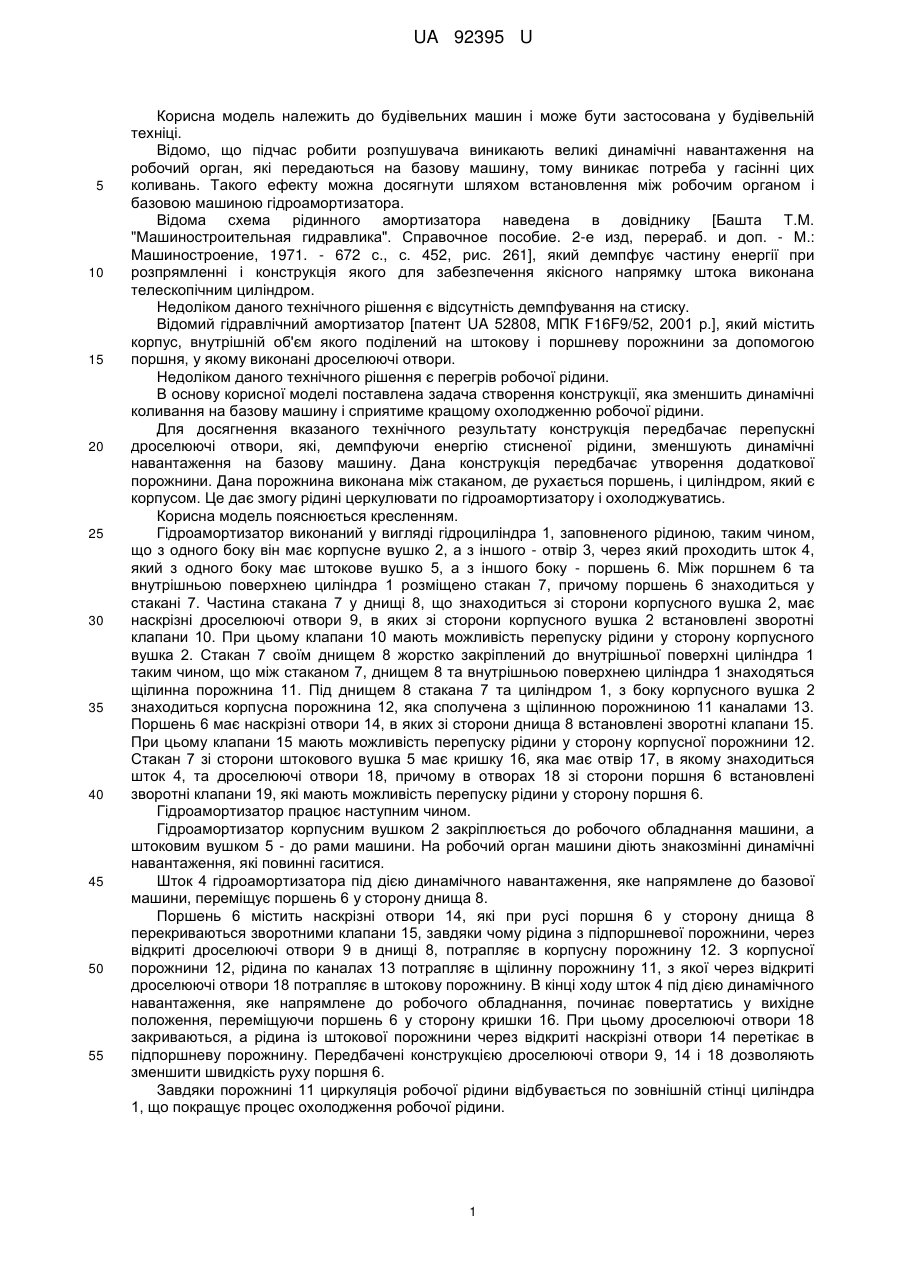

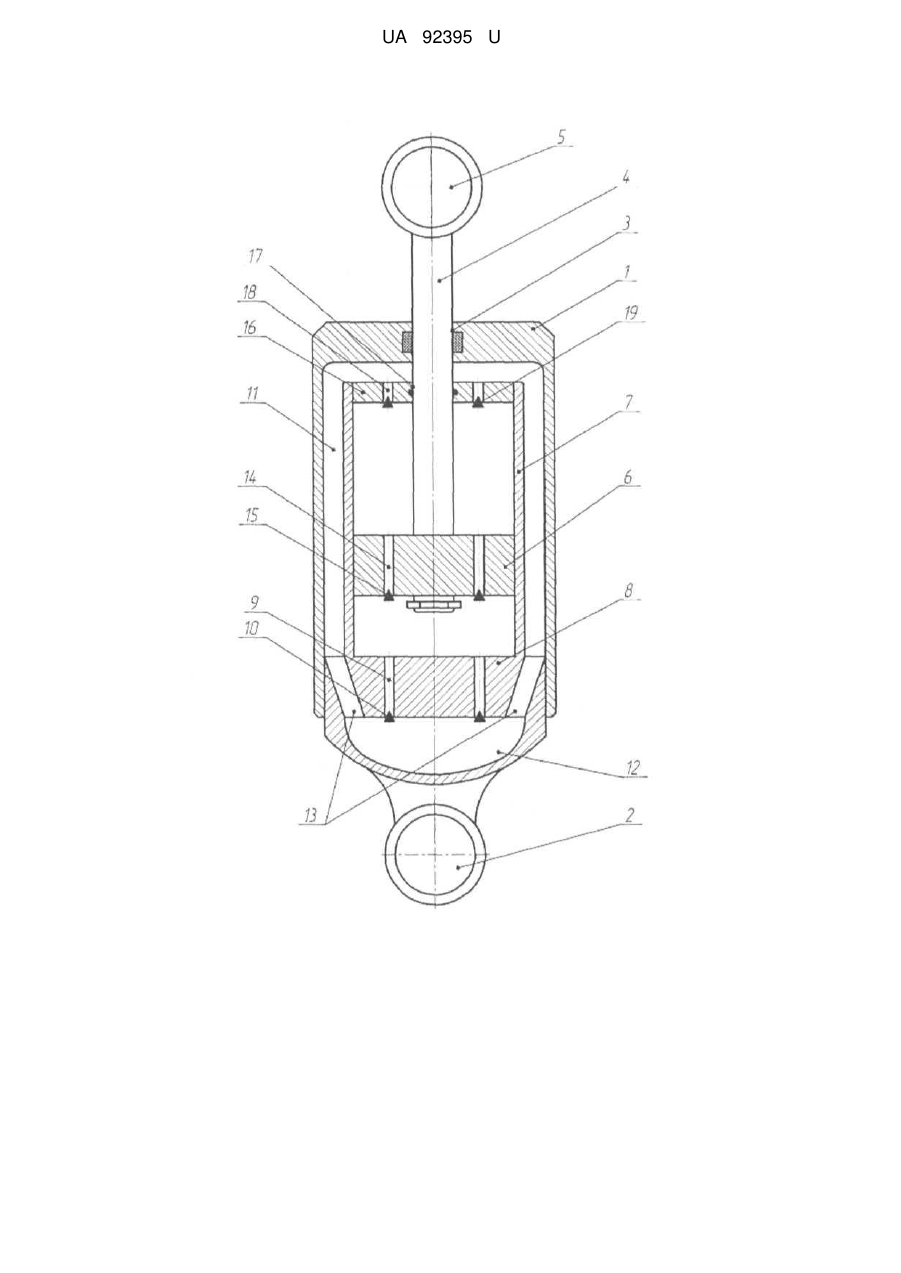

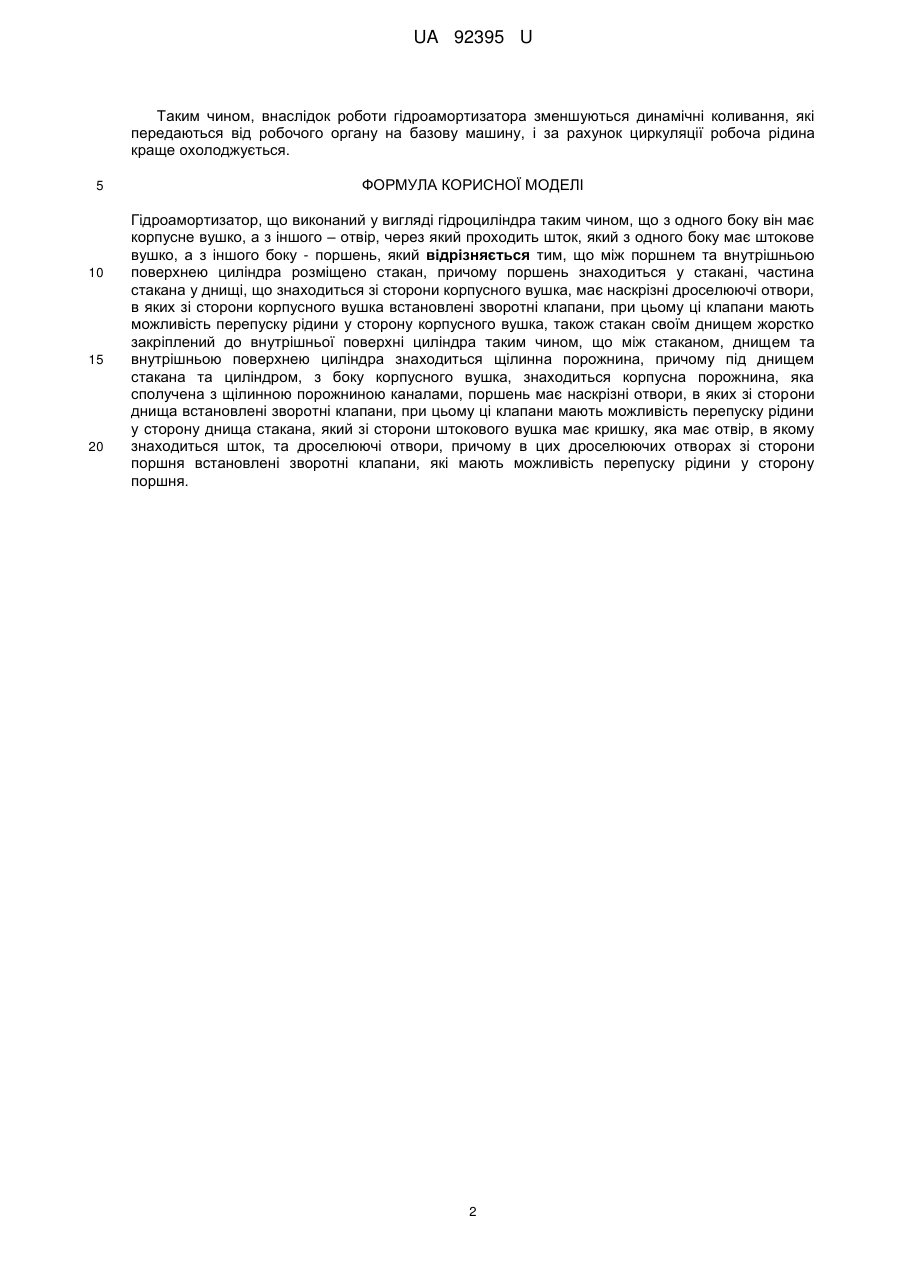

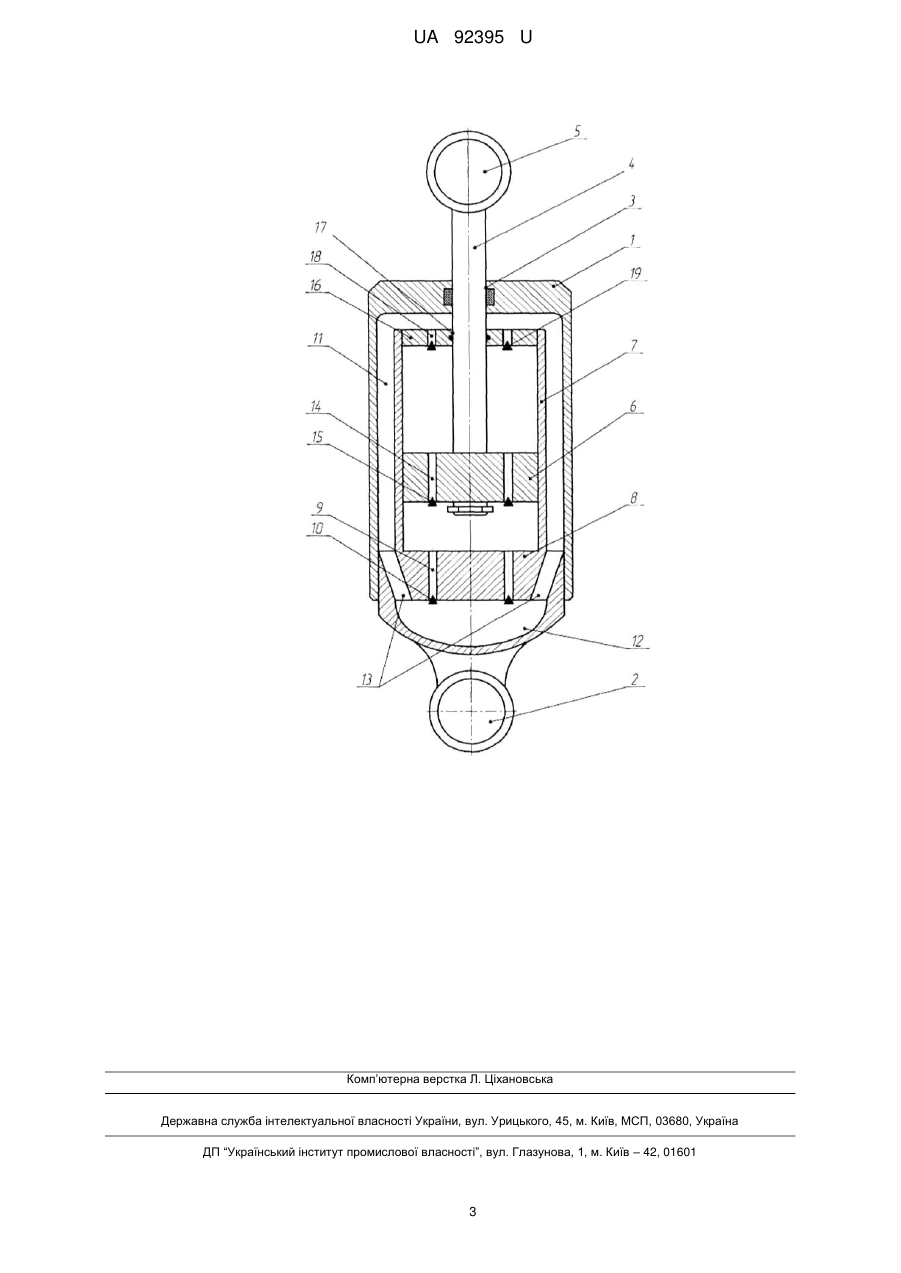

Реферат: Гідроамортизатор виконаний у вигляді гідроциліндра таким чином, що з одного боку він має корпусне вушко, а з іншого - отвір через який проходить шток, який з одного боку має штокове вушко, а з іншого боку - поршень. Між поршнем та внутрішньою поверхнею циліндра розміщено стакан, причому поршень знаходиться у стакані. Частина стакана у днищі, що знаходиться зі сторони корпусного вушка, має наскрізні дроселюючі отвори, в яких зі сторони корпусного вушка встановлені зворотні клапани, які мають можливість перепуску рідини у сторону корпусного вушка. Стакан своїм днищем жорстко закріплений до внутрішньої поверхні циліндра таким чином, що між стаканом, днищем та внутрішньою поверхнею циліндра знаходиться щілинна порожнина. Під днищем стакана та циліндром, з боку корпусного вушка, знаходиться корпусна порожнина, яка сполучена з щілинною порожниною каналами. Поршень має наскрізні отвори, в яких зі сторони днища встановлені зворотні клапани, які мають можливість перепуску рідини у сторону днища стакана. Стакан зі сторони штокового вушка містить кришку, яка має отвір, в якому знаходиться шток, та дроселюючі отвори, в яких зі сторони поршня встановлені зворотні клапани, які мають можливість перепуску рідини у сторону поршня. UA 92395 U (54) ГІДРОАМОРТИЗАТОР UA 92395 U UA 92395 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин і може бути застосована у будівельній техніці. Відомо, що підчас робити розпушувача виникають великі динамічні навантаження на робочий орган, які передаються на базову машину, тому виникає потреба у гасінні цих коливань. Такого ефекту можна досягнути шляхом встановлення між робочим органом і базовою машиною гідроамортизатора. Відома схема рідинного амортизатора наведена в довіднику [Башта Т.М. "Машиностроительная гидравлика". Справочное пособие. 2-е изд, перераб. и доп. - М.: Машиностроение, 1971. - 672 с., с. 452, рис. 261], який демпфує частину енергії при розпрямленні і конструкція якого для забезпечення якісного напрямку штока виконана телескопічним циліндром. Недоліком даного технічного рішення є відсутність демпфування на стиску. Відомий гідравлічний амортизатор [патент UA 52808, МПК F16F9/52, 2001 р.], який містить корпус, внутрішній об'єм якого поділений на штокову і поршневу порожнини за допомогою поршня, у якому виконані дроселюючі отвори. Недоліком даного технічного рішення є перегрів робочої рідини. В основу корисної моделі поставлена задача створення конструкції, яка зменшить динамічні коливання на базову машину і сприятиме кращому охолодженню робочої рідини. Для досягнення вказаного технічного результату конструкція передбачає перепускні дроселюючі отвори, які, демпфуючи енергію стисненої рідини, зменшують динамічні навантаження на базову машину. Дана конструкція передбачає утворення додаткової порожнини. Дана порожнина виконана між стаканом, де рухається поршень, і циліндром, який є корпусом. Це дає змогу рідині церкулювати по гідроамортизатору і охолоджуватись. Корисна модель пояснюється кресленням. Гідроамортизатор виконаний у вигляді гідроциліндра 1, заповненого рідиною, таким чином, що з одного боку він має корпусне вушко 2, а з іншого - отвір 3, через який проходить шток 4, який з одного боку має штокове вушко 5, а з іншого боку - поршень 6. Між поршнем 6 та внутрішньою поверхнею циліндра 1 розміщено стакан 7, причому поршень 6 знаходиться у стакані 7. Частина стакана 7 у днищі 8, що знаходиться зі сторони корпусного вушка 2, має наскрізні дроселюючі отвори 9, в яких зі сторони корпусного вушка 2 встановлені зворотні клапани 10. При цьому клапани 10 мають можливість перепуску рідини у сторону корпусного вушка 2. Стакан 7 своїм днищем 8 жорстко закріплений до внутрішньої поверхні циліндра 1 таким чином, що між стаканом 7, днищем 8 та внутрішньою поверхнею циліндра 1 знаходяться щілинна порожнина 11. Під днищем 8 стакана 7 та циліндром 1, з боку корпусного вушка 2 знаходиться корпусна порожнина 12, яка сполучена з щілинною порожниною 11 каналами 13. Поршень 6 має наскрізні отвори 14, в яких зі сторони днища 8 встановлені зворотні клапани 15. При цьому клапани 15 мають можливість перепуску рідини у сторону корпусної порожнини 12. Стакан 7 зі сторони штокового вушка 5 має кришку 16, яка має отвір 17, в якому знаходиться шток 4, та дроселюючі отвори 18, причому в отворах 18 зі сторони поршня 6 встановлені зворотні клапани 19, які мають можливість перепуску рідини у сторону поршня 6. Гідроамортизатор працює наступним чином. Гідроамортизатор корпусним вушком 2 закріплюється до робочого обладнання машини, а штоковим вушком 5 - до рами машини. На робочий орган машини діють знакозмінні динамічні навантаження, які повинні гаситися. Шток 4 гідроамортизатора під дією динамічного навантаження, яке напрямлене до базової машини, переміщує поршень 6 у сторону днища 8. Поршень 6 містить наскрізні отвори 14, які при русі поршня 6 у сторону днища 8 перекриваються зворотними клапани 15, завдяки чому рідина з підпоршневої порожнини, через відкриті дроселюючі отвори 9 в днищі 8, потрапляє в корпусну порожнину 12. З корпусної порожнини 12, рідина по каналах 13 потрапляє в щілинну порожнину 11, з якої через відкриті дроселюючі отвори 18 потрапляє в штокову порожнину. В кінці ходу шток 4 під дією динамічного навантаження, яке напрямлене до робочого обладнання, починає повертатись у вихідне положення, переміщуючи поршень 6 у сторону кришки 16. При цьому дроселюючі отвори 18 закриваються, а рідина із штокової порожнини через відкриті наскрізні отвори 14 перетікає в підпоршневу порожнину. Передбачені конструкцією дроселюючі отвори 9, 14 і 18 дозволяють зменшити швидкість руху поршня 6. Завдяки порожнині 11 циркуляція робочої рідини відбувається по зовнішній стінці циліндра 1, що покращує процес охолодження робочої рідини. 1 UA 92395 U Таким чином, внаслідок роботи гідроамортизатора зменшуються динамічні коливання, які передаються від робочого органу на базову машину, і за рахунок циркуляції робоча рідина краще охолоджується. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гідроамортизатор, що виконаний у вигляді гідроциліндра таким чином, що з одного боку він має корпусне вушко, а з іншого – отвір, через який проходить шток, який з одного боку має штокове вушко, а з іншого боку - поршень, який відрізняється тим, що між поршнем та внутрішньою поверхнею циліндра розміщено стакан, причому поршень знаходиться у стакані, частина стакана у днищі, що знаходиться зі сторони корпусного вушка, має наскрізні дроселюючі отвори, в яких зі сторони корпусного вушка встановлені зворотні клапани, при цьому ці клапани мають можливість перепуску рідини у сторону корпусного вушка, також стакан своїм днищем жорстко закріплений до внутрішньої поверхні циліндра таким чином, що між стаканом, днищем та внутрішньою поверхнею циліндра знаходиться щілинна порожнина, причому під днищем стакана та циліндром, з боку корпусного вушка, знаходиться корпусна порожнина, яка сполучена з щілинною порожниною каналами, поршень має наскрізні отвори, в яких зі сторони днища встановлені зворотні клапани, при цьому ці клапани мають можливість перепуску рідини у сторону днища стакана, який зі сторони штокового вушка має кришку, яка має отвір, в якому знаходиться шток, та дроселюючі отвори, причому в цих дроселюючих отворах зі сторони поршня встановлені зворотні клапани, які мають можливість перепуску рідини у сторону поршня. 2 UA 92395 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
