Пристрій для пневматичного розпилення твердих мікроелементів і нанесення їх на тверду поверхню

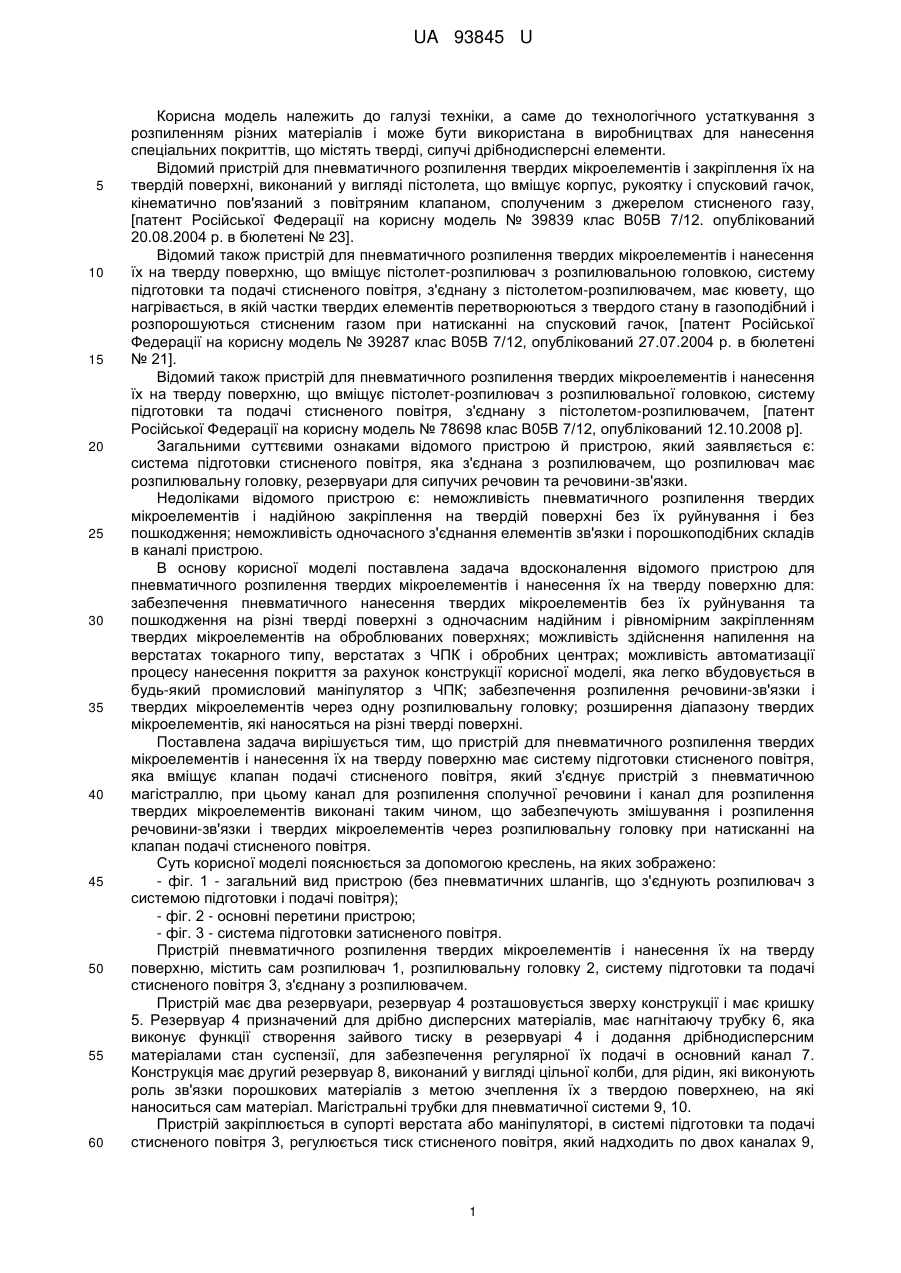

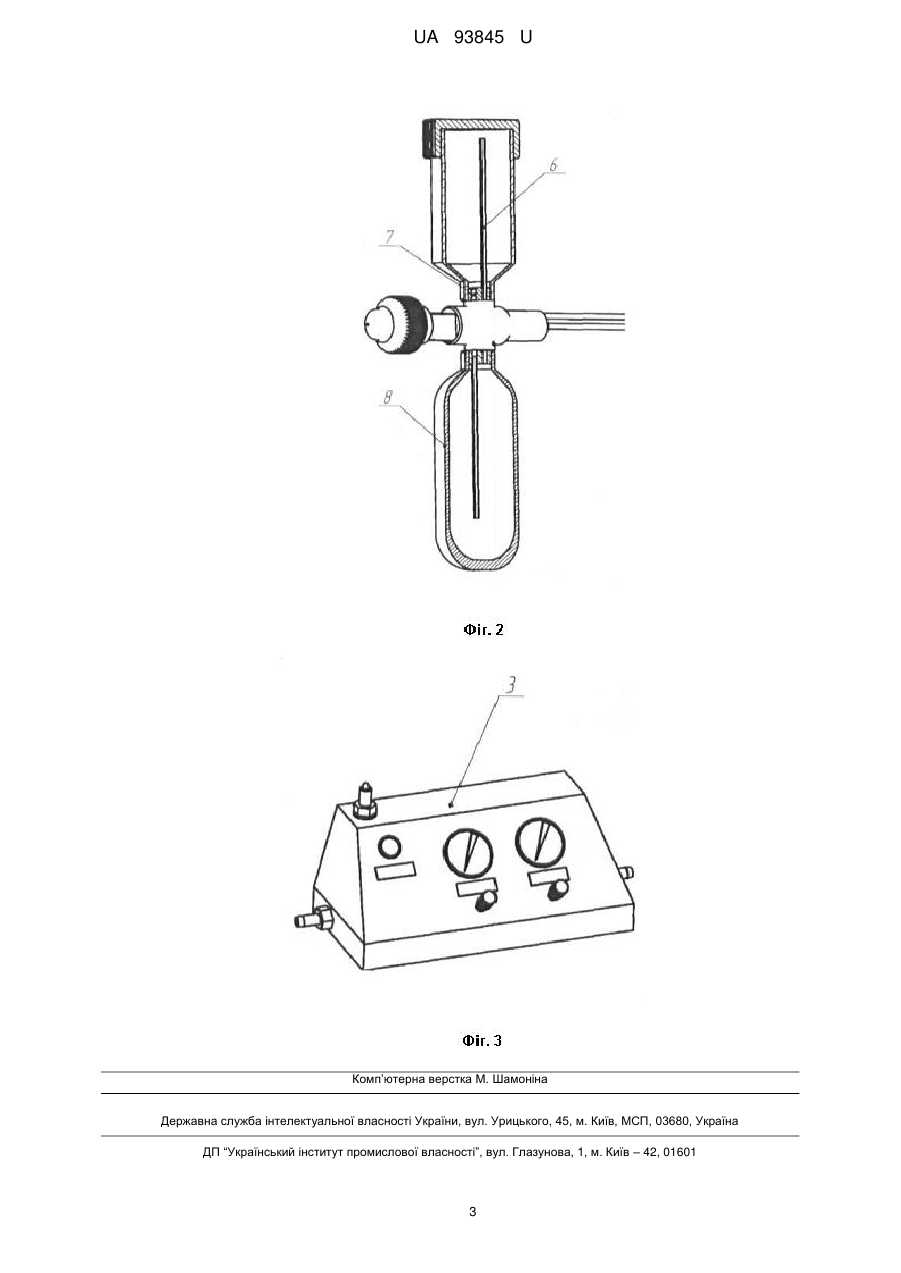

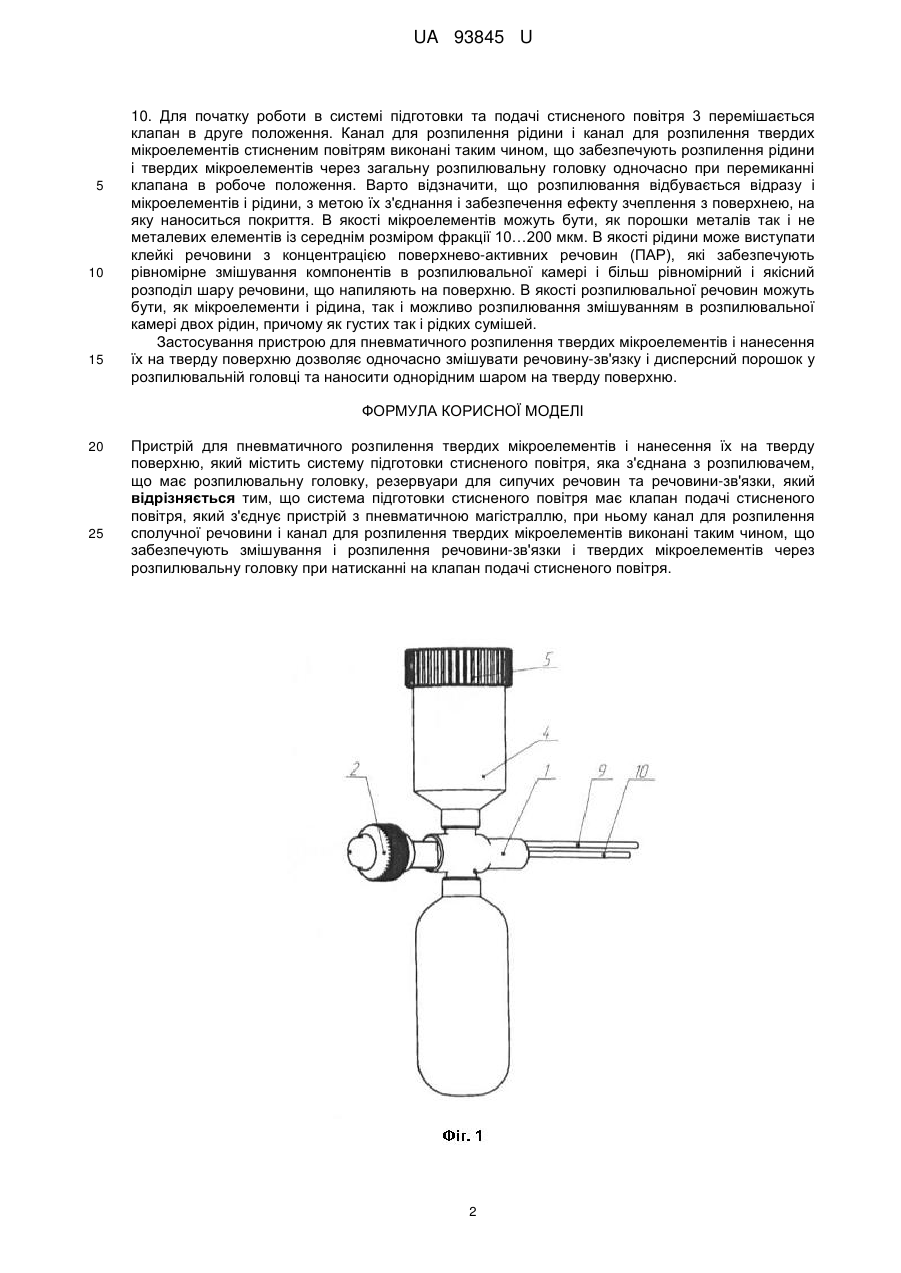

Реферат: UA 93845 U UA 93845 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до технологічного устаткування з розпиленням різних матеріалів і може бути використана в виробництвах для нанесення спеціальних покриттів, що містять тверді, сипучі дрібнодисперсні елементи. Відомий пристрій для пневматичного розпилення твердих мікроелементів і закріплення їх на твердій поверхні, виконаний у вигляді пістолета, що вміщує корпус, рукоятку і спусковий гачок, кінематично пов'язаний з повітряним клапаном, сполученим з джерелом стисненого газу, [патент Російської Федерації на корисну модель № 39839 клас В05В 7/12. опублікований 20.08.2004 р. в бюлетені № 23]. Відомий також пристрій для пневматичного розпилення твердих мікроелементів і нанесення їх на тверду поверхню, що вміщує пістолет-розпилювач з розпилювальною головкою, систему підготовки та подачі стисненого повітря, з'єднану з пістолетом-розпилювачем, має кювету, що нагрівається, в якій частки твердих елементів перетворюються з твердого стану в газоподібний і розпорошуються стисненим газом при натисканні на спусковий гачок, [патент Російської Федерації на корисну модель № 39287 клас В05В 7/12, опублікований 27.07.2004 р. в бюлетені № 21]. Відомий також пристрій для пневматичного розпилення твердих мікроелементів і нанесення їх на тверду поверхню, що вміщує пістолет-розпилювач з розпилювальної головкою, систему підготовки та подачі стисненого повітря, з'єднану з пістолетом-розпилювачем, [патент Російської Федерації на корисну модель № 78698 клас В05В 7/12, опублікований 12.10.2008 р]. Загальними суттєвими ознаками відомого пристрою й пристрою, який заявляється є: система підготовки стисненого повітря, яка з'єднана з розпилювачем, що розпилювач має розпилювальну головку, резервуари для сипучих речовин та речовини-зв'язки. Недоліками відомого пристрою є: неможливість пневматичного розпилення твердих мікроелементів і надійною закріплення на твердій поверхні без їх руйнування і без пошкодження; неможливість одночасного з'єднання елементів зв'язки і порошкоподібних складів в каналі пристрою. В основу корисної моделі поставлена задача вдосконалення відомого пристрою для пневматичного розпилення твердих мікроелементів і нанесення їх на тверду поверхню для: забезпечення пневматичного нанесення твердих мікроелементів без їх руйнування та пошкодження на різні тверді поверхні з одночасним надійним і рівномірним закріпленням твердих мікроелементів на оброблюваних поверхнях; можливість здійснення напилення на верстатах токарного типу, верстатах з ЧПК і обробних центрах; можливість автоматизації процесу нанесення покриття за рахунок конструкції корисної моделі, яка легко вбудовується в будь-який промисловий маніпулятор з ЧПК; забезпечення розпилення речовини-зв'язки і твердих мікроелементів через одну розпилювальну головку; розширення діапазону твердих мікроелементів, які наносяться на різні тверді поверхні. Поставлена задача вирішується тим, що пристрій для пневматичного розпилення твердих мікроелементів і нанесення їх на тверду поверхню має систему підготовки стисненого повітря, яка вміщує клапан подачі стисненого повітря, який з'єднує пристрій з пневматичною магістраллю, при цьому канал для розпилення сполучної речовини і канал для розпилення твердих мікроелементів виконані таким чином, що забезпечують змішування і розпилення речовини-зв'язки і твердих мікроелементів через розпилювальну головку при натисканні на клапан подачі стисненого повітря. Суть корисної моделі пояснюється за допомогою креслень, на яких зображено: - фіг. 1 - загальний вид пристрою (без пневматичних шлангів, що з'єднують розпилювач з системою підготовки і подачі повітря); - фіг. 2 - основні перетини пристрою; - фіг. 3 - система підготовки затисненого повітря. Пристрій пневматичного розпилення твердих мікроелементів і нанесення їх на тверду поверхню, містить сам розпилювач 1, розпилювальну головку 2, систему підготовки та подачі стисненого повітря 3, з'єднану з розпилювачем. Пристрій має два резервуари, резервуар 4 розташовується зверху конструкції і має кришку 5. Резервуар 4 призначений для дрібно дисперсних матеріалів, має нагнітаючу трубку 6, яка виконує функції створення зайвого тиску в резервуарі 4 і додання дрібнодисперсним матеріалами стан суспензії, для забезпечення регулярної їх подачі в основний канал 7. Конструкція має другий резервуар 8, виконаний у вигляді цільної колби, для рідин, які виконують роль зв'язки порошкових матеріалів з метою зчеплення їх з твердою поверхнею, на які наноситься сам матеріал. Магістральні трубки для пневматичної системи 9, 10. Пристрій закріплюється в супорті верстата або маніпуляторі, в системі підготовки та подачі стисненого повітря 3, регулюється тиск стисненого повітря, який надходить по двох каналах 9, 1 UA 93845 U 5 10 15 10. Для початку роботи в системі підготовки та подачі стисненого повітря 3 перемішається клапан в друге положення. Канал для розпилення рідини і канал для розпилення твердих мікроелементів стисненим повітрям виконані таким чином, що забезпечують розпилення рідини і твердих мікроелементів через загальну розпилювальну головку одночасно при перемиканні клапана в робоче положення. Варто відзначити, що розпилювання відбувається відразу і мікроелементів і рідини, з метою їх з'єднання і забезпечення ефекту зчеплення з поверхнею, на яку наноситься покриття. В якості мікроелементів можуть бути, як порошки металів так і не металевих елементів із середнім розміром фракції 10…200 мкм. В якості рідини може виступати клейкі речовини з концентрацією поверхнево-активних речовин (ПАР), які забезпечують рівномірне змішування компонентів в розпилювальної камері і більш рівномірний і якісний розподіл шару речовини, що напиляють на поверхню. В якості розпилювальної речовин можуть бути, як мікроелементи і рідина, так і можливо розпилювання змішуванням в розпилювальної камері двох рідин, причому як густих так і рідких сумішей. Застосування пристрою для пневматичного розпилення твердих мікроелементів і нанесення їх на тверду поверхню дозволяє одночасно змішувати речовину-зв'язку і дисперсний порошок у розпилювальній головці та наносити однорідним шаром на тверду поверхню. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для пневматичного розпилення твердих мікроелементів і нанесення їх на тверду поверхню, який містить систему підготовки стисненого повітря, яка з'єднана з розпилювачем, що має розпилювальну головку, резервуари для сипучих речовин та речовини-зв'язки, який відрізняється тим, що система підготовки стисненого повітря має клапан подачі стисненого повітря, який з'єднує пристрій з пневматичною магістраллю, при ньому канал для розпилення сполучної речовини і канал для розпилення твердих мікроелементів виконані таким чином, що забезпечують змішування і розпилення речовини-зв'язки і твердих мікроелементів через розпилювальну головку при натисканні на клапан подачі стисненого повітря. 2 UA 93845 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
