Втулка підп’ятника гідрогенератора

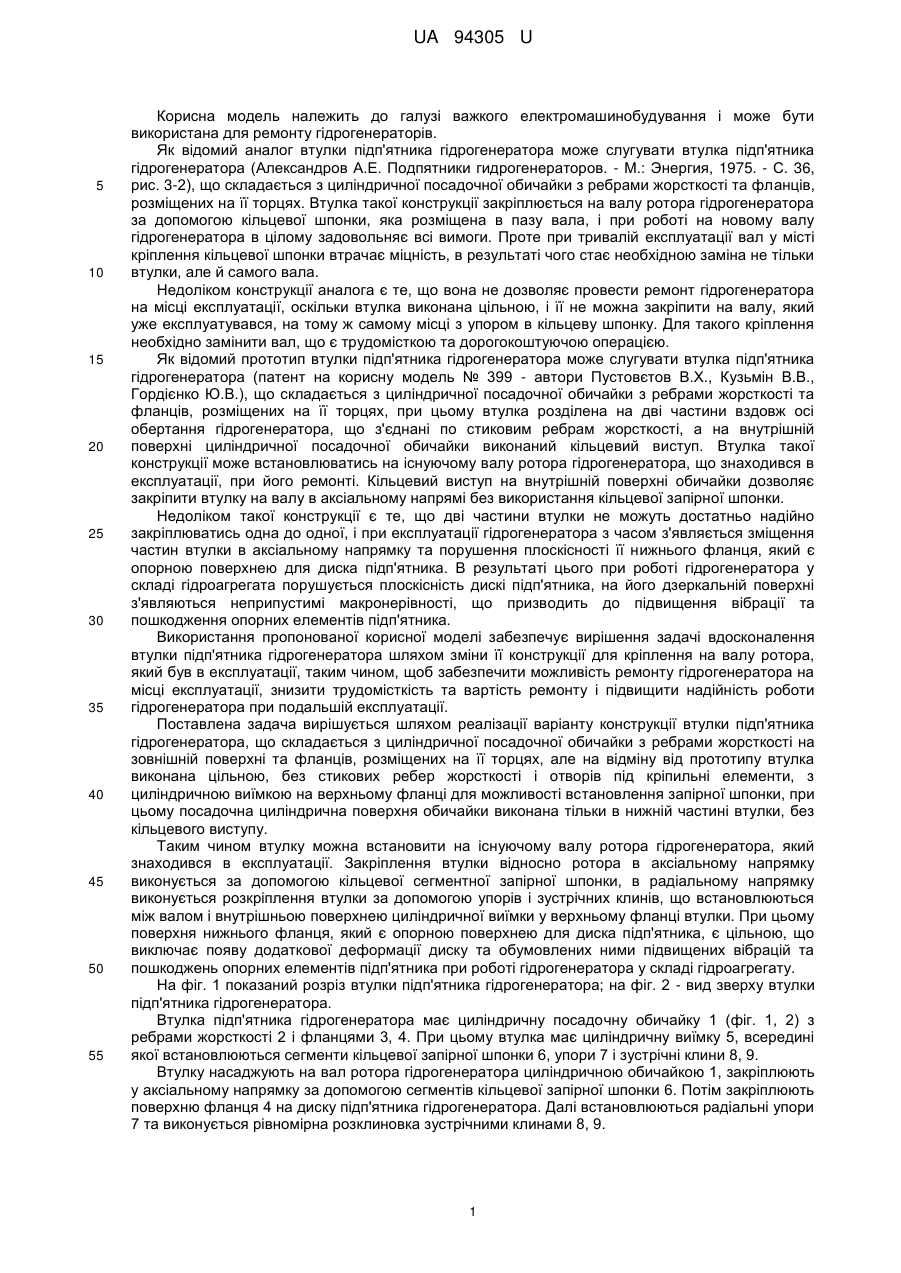

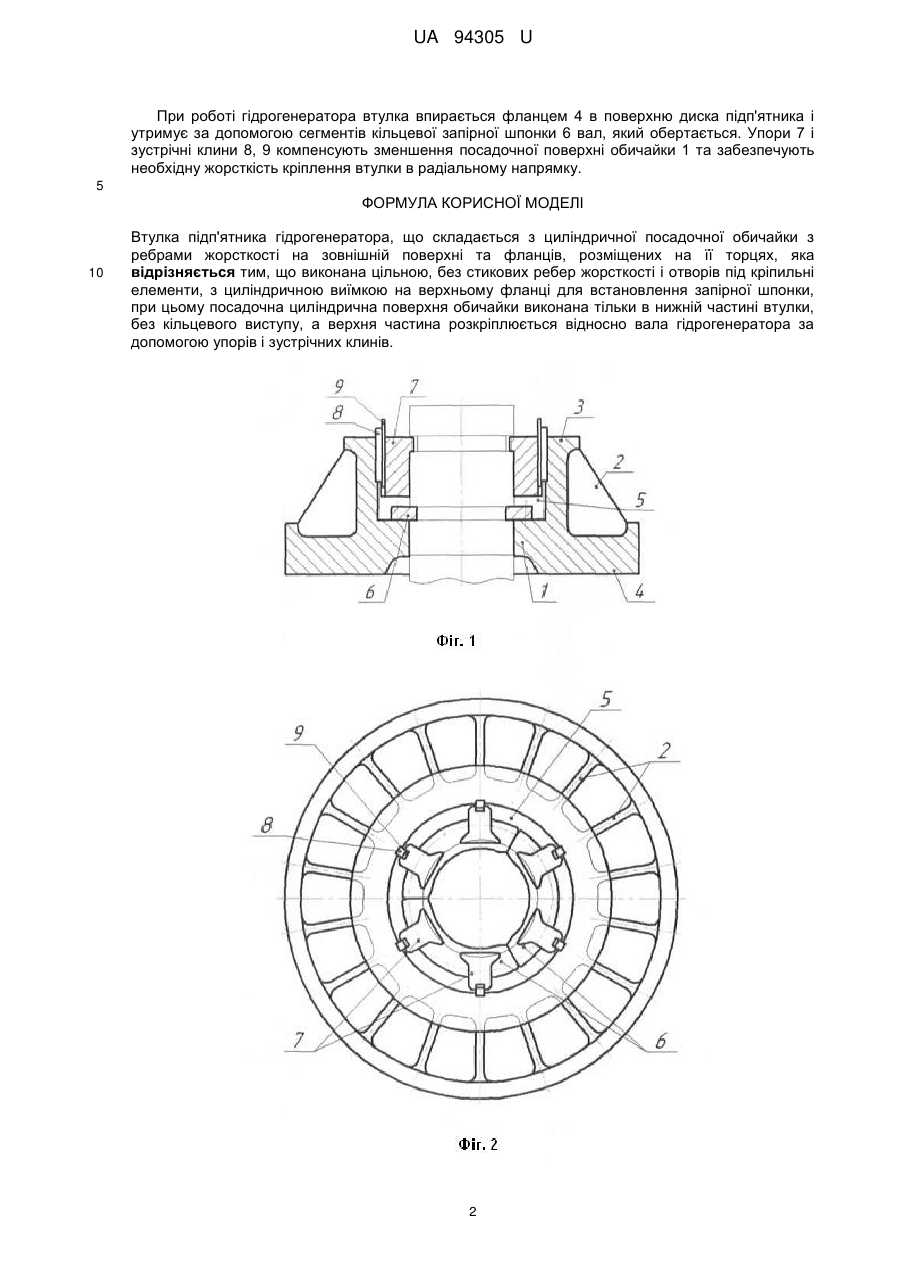

Реферат: Втулка підп'ятника гідрогенератора складається з циліндричної посадочної обичайки з ребрами жорсткості на зовнішній поверхні та фланців, розміщених на її торцях. Вона виконана цільною, без стикових ребер жорсткості і отворів під кріпильні елементи, з циліндричною виїмкою на верхньому фланці для встановлення запірної шпонки, при цьому посадочна циліндрична поверхня обичайки виконана тільки в нижній частині втулки, без кільцевого виступу, а верхня частина розкріплюється відносно вала гідрогенератора за допомогою упорів і зустрічних клинів. UA 94305 U (54) ВТУЛКА ПІДП'ЯТНИКА ГІДРОГЕНЕРАТОРА UA 94305 U UA 94305 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі важкого електромашинобудування і може бути використана для ремонту гідрогенераторів. Як відомий аналог втулки підп'ятника гідрогенератора може слугувати втулка підп'ятника гідрогенератора (Александров А.Е. Подпятники гидрогенераторов. - М.: Энергия, 1975. - С. 36, рис. 3-2), що складається з циліндричної посадочної обичайки з ребрами жорсткості та фланців, розміщених на її торцях. Втулка такої конструкції закріплюється на валу ротора гідрогенератора за допомогою кільцевої шпонки, яка розміщена в пазу вала, і при роботі на новому валу гідрогенератора в цілому задовольняє всі вимоги. Проте при тривалій експлуатації вал у місті кріплення кільцевої шпонки втрачає міцність, в результаті чого стає необхідною заміна не тільки втулки, але й самого вала. Недоліком конструкції аналога є те, що вона не дозволяє провести ремонт гідрогенератора на місці експлуатації, оскільки втулка виконана цільною, і її не можна закріпити на валу, який уже експлуатувався, на тому ж самому місці з упором в кільцеву шпонку. Для такого кріплення необхідно замінити вал, що є трудомісткою та дорогокоштуючою операцією. Як відомий прототип втулки підп'ятника гідрогенератора може слугувати втулка підп'ятника гідрогенератора (патент на корисну модель № 399 - автори Пустовєтов В.Х., Кузьмін В.В., Гордієнко Ю.В.), що складається з циліндричної посадочної обичайки з ребрами жорсткості та фланців, розміщених на її торцях, при цьому втулка розділена на дві частини вздовж осі обертання гідрогенератора, що з'єднані по стиковим ребрам жорсткості, а на внутрішній поверхні циліндричної посадочної обичайки виконаний кільцевий виступ. Втулка такої конструкції може встановлюватись на існуючому валу ротора гідрогенератора, що знаходився в експлуатації, при його ремонті. Кільцевий виступ на внутрішній поверхні обичайки дозволяє закріпити втулку на валу в аксіальному напрямі без використання кільцевої запірної шпонки. Недоліком такої конструкції є те, що дві частини втулки не можуть достатньо надійно закріплюватись одна до одної, і при експлуатації гідрогенератора з часом з'являється зміщення частин втулки в аксіальному напрямку та порушення плоскісності її нижнього фланця, який є опорною поверхнею для диска підп'ятника. В результаті цього при роботі гідрогенератора у складі гідроагрегата порушується плоскісність дискі підп'ятника, на його дзеркальній поверхні з'являються неприпустимі макронерівності, що призводить до підвищення вібрації та пошкодження опорних елементів підп'ятника. Використання пропонованої корисної моделі забезпечує вирішення задачі вдосконалення втулки підп'ятника гідрогенератора шляхом зміни її конструкції для кріплення на валу ротора, який був в експлуатації, таким чином, щоб забезпечити можливість ремонту гідрогенератора на місці експлуатації, знизити трудомісткість та вартість ремонту і підвищити надійність роботи гідрогенератора при подальшій експлуатації. Поставлена задача вирішується шляхом реалізації варіанту конструкції втулки підп'ятника гідрогенератора, що складається з циліндричної посадочної обичайки з ребрами жорсткості на зовнішній поверхні та фланців, розміщених на її торцях, але на відміну від прототипу втулка виконана цільною, без стикових ребер жорсткості і отворів під кріпильні елементи, з циліндричною виїмкою на верхньому фланці для можливості встановлення запірної шпонки, при цьому посадочна циліндрична поверхня обичайки виконана тільки в нижній частині втулки, без кільцевого виступу. Таким чином втулку можна встановити на існуючому валу ротора гідрогенератора, який знаходився в експлуатації. Закріплення втулки відносно ротора в аксіальному напрямку виконується за допомогою кільцевої сегментної запірної шпонки, в радіальному напрямку виконується розкріплення втулки за допомогою упорів і зустрічних клинів, що встановлюються між валом і внутрішньою поверхнею циліндричної виїмки у верхньому фланці втулки. При цьому поверхня нижнього фланця, який є опорною поверхнею для диска підп'ятника, є цільною, що виключає появу додаткової деформації диску та обумовлених ними підвищених вібрацій та пошкоджень опорних елементів підп'ятника при роботі гідрогенератора у складі гідроагрегату. На фіг. 1 показаний розріз втулки підп'ятника гідрогенератора; на фіг. 2 - вид зверху втулки підп'ятника гідрогенератора. Втулка підп'ятника гідрогенератора має циліндричну посадочну обичайку 1 (фіг. 1, 2) з ребрами жорсткості 2 і фланцями 3, 4. При цьому втулка має циліндричну виїмку 5, всередині якої встановлюються сегменти кільцевої запірної шпонки 6, упори 7 і зустрічні клини 8, 9. Втулку насаджують на вал ротора гідрогенератора циліндричною обичайкою 1, закріплюють у аксіальному напрямку за допомогою сегментів кільцевої запірної шпонки 6. Потім закріплюють поверхню фланця 4 на диску підп'ятника гідрогенератора. Далі встановлюються радіальні упори 7 та виконується рівномірна розклиновка зустрічними клинами 8, 9. 1 UA 94305 U При роботі гідрогенератора втулка впирається фланцем 4 в поверхню диска підп'ятника і утримує за допомогою сегментів кільцевої запірної шпонки 6 вал, який обертається. Упори 7 і зустрічні клини 8, 9 компенсують зменшення посадочної поверхні обичайки 1 та забезпечують необхідну жорсткість кріплення втулки в радіальному напрямку. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Втулка підп'ятника гідрогенератора, що складається з циліндричної посадочної обичайки з ребрами жорсткості на зовнішній поверхні та фланців, розміщених на її торцях, яка відрізняється тим, що виконана цільною, без стикових ребер жорсткості і отворів під кріпильні елементи, з циліндричною виїмкою на верхньому фланці для встановлення запірної шпонки, при цьому посадочна циліндрична поверхня обичайки виконана тільки в нижній частині втулки, без кільцевого виступу, а верхня частина розкріплюється відносно вала гідрогенератора за допомогою упорів і зустрічних клинів. 2 UA 94305 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
