Пристрій для секціонування тягового ланцюга очисного комбайна

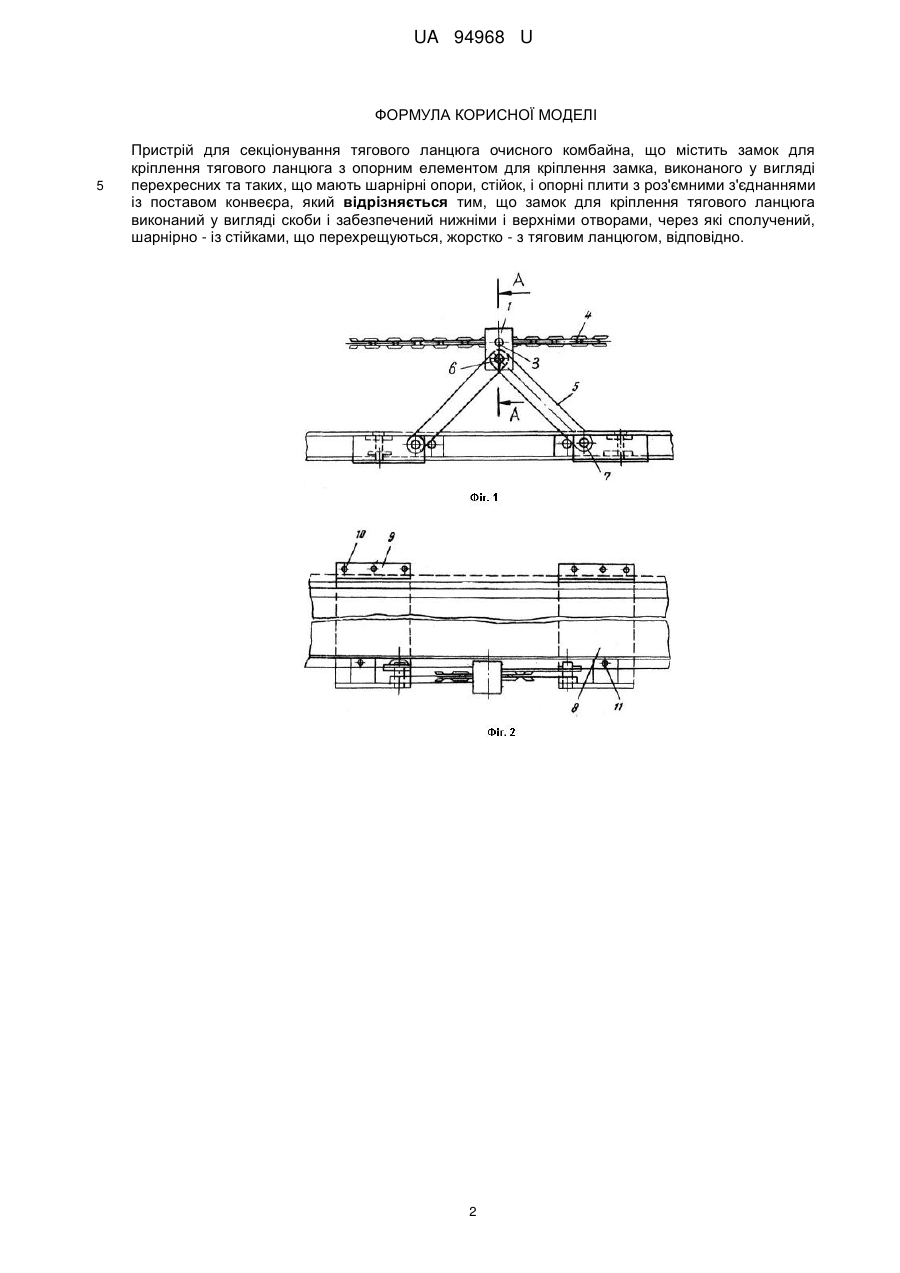

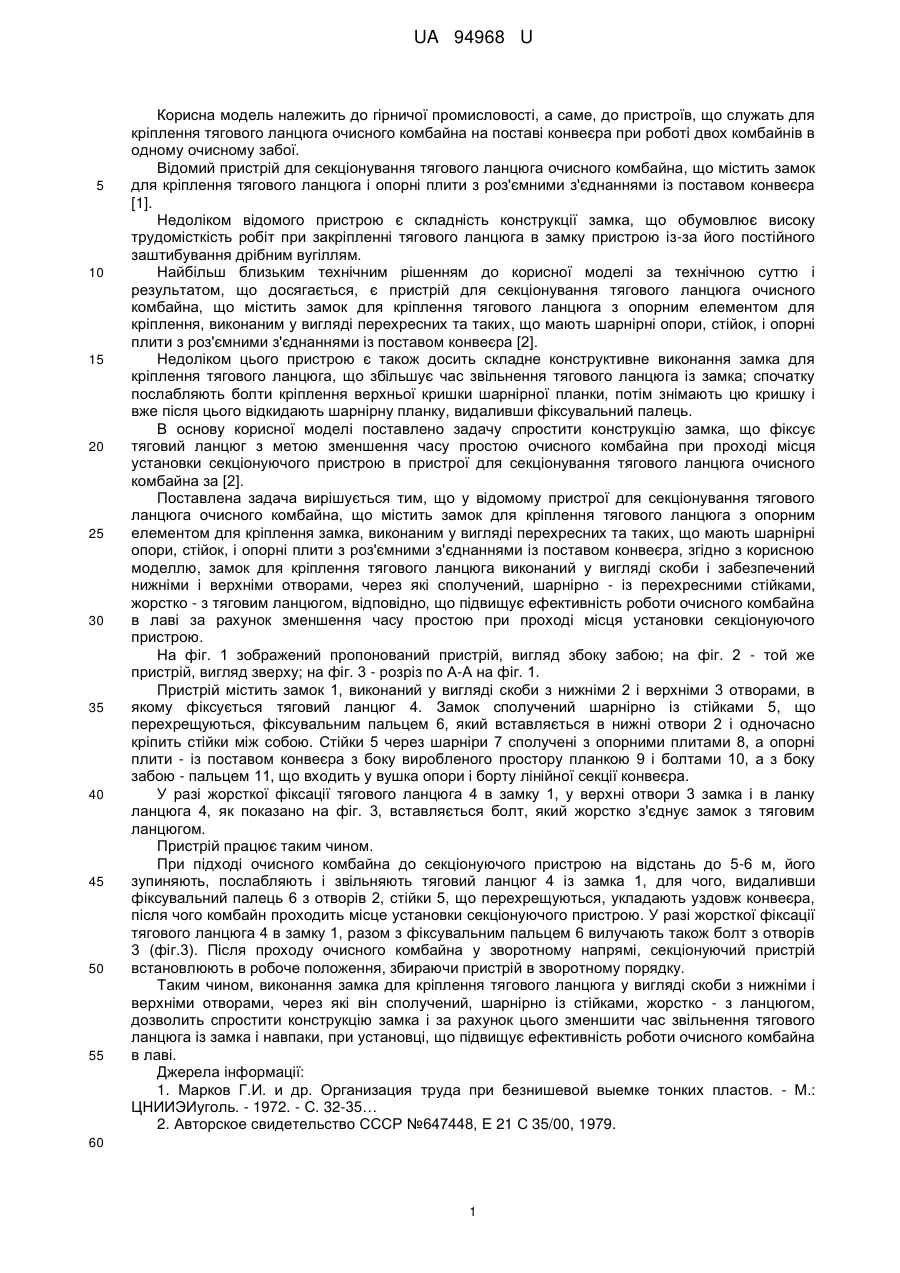

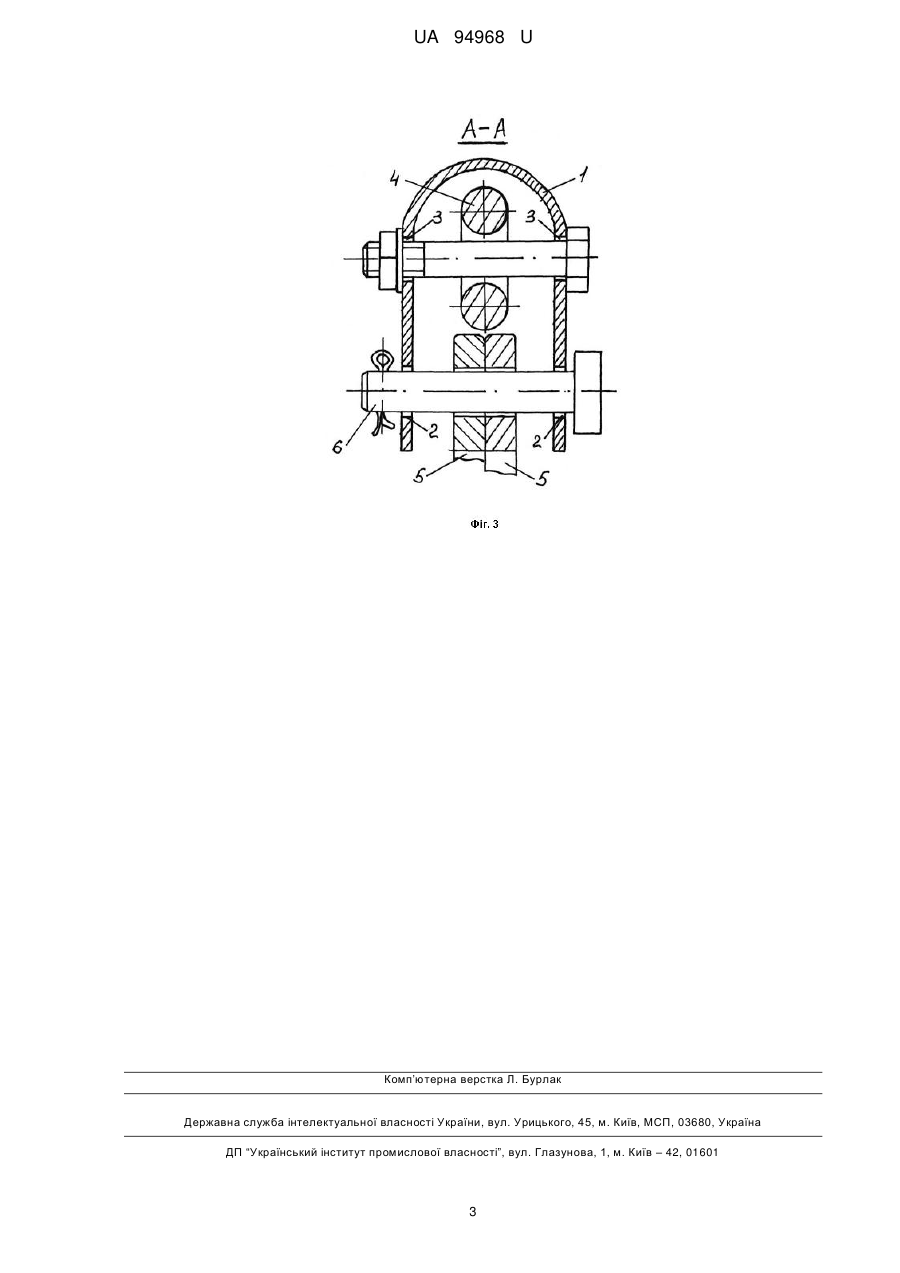

Реферат: Пристрій для секціонування тягового ланцюга очисного комбайна містить замок для кріплення тягового ланцюга з опорним елементом для кріплення замка, виконаного у вигляді перехресних та таких, що мають шарнірні опори, стійок, і опорні плити з роз'ємними з'єднаннями із поставом конвеєра. Замок для кріплення тягового ланцюга виконаний у вигляді скоби і забезпечений нижніми і верхніми отворами, через які сполучений, шарнірно - із стійками, що перехрещуються, жорстко - з тяговим ланцюгом, відповідно. UA 94968 U (54) ПРИСТРІЙ ДЛЯ СЕКЦІОНУВАННЯ ТЯГОВОГО ЛАНЦЮГА ОЧИСНОГО КОМБАЙНА UA 94968 U UA 94968 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, а саме, до пристроїв, що служать для кріплення тягового ланцюга очисного комбайна на поставі конвеєра при роботі двох комбайнів в одному очисному забої. Відомий пристрій для секціонування тягового ланцюга очисного комбайна, що містить замок для кріплення тягового ланцюга і опорні плити з роз'ємними з'єднаннями із поставом конвеєра [1]. Недоліком відомого пристрою є складність конструкції замка, що обумовлює високу трудомісткість робіт при закріпленні тягового ланцюга в замку пристрою із-за його постійного заштибування дрібним вугіллям. Найбільш близьким технічним рішенням до корисної моделі за технічною суттю і результатом, що досягається, є пристрій для секціонування тягового ланцюга очисного комбайна, що містить замок для кріплення тягового ланцюга з опорним елементом для кріплення, виконаним у вигляді перехресних та таких, що мають шарнірні опори, стійок, і опорні плити з роз'ємними з'єднаннями із поставом конвеєра [2]. Недоліком цього пристрою є також досить складне конструктивне виконання замка для кріплення тягового ланцюга, що збільшує час звільнення тягового ланцюга із замка; спочатку послабляють болти кріплення верхньої кришки шарнірної планки, потім знімають цю кришку і вже після цього відкидають шарнірну планку, видаливши фіксувальний палець. В основу корисної моделі поставлено задачу спростити конструкцію замка, що фіксує тяговий ланцюг з метою зменшення часу простою очисного комбайна при проході місця установки секціонуючого пристрою в пристрої для секціонування тягового ланцюга очисного комбайна за [2]. Поставлена задача вирішується тим, що у відомому пристрої для секціонування тягового ланцюга очисного комбайна, що містить замок для кріплення тягового ланцюга з опорним елементом для кріплення замка, виконаним у вигляді перехресних та таких, що мають шарнірні опори, стійок, і опорні плити з роз'ємними з'єднаннями із поставом конвеєра, згідно з корисною моделлю, замок для кріплення тягового ланцюга виконаний у вигляді скоби і забезпечений нижніми і верхніми отворами, через які сполучений, шарнірно - із перехресними стійками, жорстко - з тяговим ланцюгом, відповідно, що підвищує ефективність роботи очисного комбайна в лаві за рахунок зменшення часу простою при проході місця установки секціонуючого пристрою. На фіг. 1 зображений пропонований пристрій, вигляд збоку забою; на фіг. 2 - той же пристрій, вигляд зверху; на фіг. 3 - розріз по А-А на фіг. 1. Пристрій містить замок 1, виконаний у вигляді скоби з нижніми 2 і верхніми 3 отворами, в якому фіксується тяговий ланцюг 4. Замок сполучений шарнірно із стійками 5, що перехрещуються, фіксувальним пальцем 6, який вставляється в нижні отвори 2 і одночасно кріпить стійки між собою. Стійки 5 через шарніри 7 сполучені з опорними плитами 8, а опорні плити - із поставом конвеєра з боку виробленого простору планкою 9 і болтами 10, а з боку забою - пальцем 11, що входить у вушка опори і борту лінійної секції конвеєра. У разі жорсткої фіксації тягового ланцюга 4 в замку 1, у верхні отвори 3 замка і в ланку ланцюга 4, як показано на фіг. 3, вставляється болт, який жорстко з'єднує замок з тяговим ланцюгом. Пристрій працює таким чином. При підході очисного комбайна до секціонуючого пристрою на відстань до 5-6 м, його зупиняють, послабляють і звільняють тяговий ланцюг 4 із замка 1, для чого, видаливши фіксувальний палець 6 з отворів 2, стійки 5, що перехрещуються, укладають уздовж конвеєра, після чого комбайн проходить місце установки секціонуючого пристрою. У разі жорсткої фіксації тягового ланцюга 4 в замку 1, разом з фіксувальним пальцем 6 вилучають також болт з отворів 3 (фіг.3). Після проходу очисного комбайна у зворотному напрямі, секціонуючий пристрій встановлюють в робоче положення, збираючи пристрій в зворотному порядку. Таким чином, виконання замка для кріплення тягового ланцюга у вигляді скоби з нижніми і верхніми отворами, через які він сполучений, шарнірно із стійками, жорстко - з ланцюгом, дозволить спростити конструкцію замка і за рахунок цього зменшити час звільнення тягового ланцюга із замка і навпаки, при установці, що підвищує ефективність роботи очисного комбайна в лаві. Джерела інформації: 1. Марков Г.И. и др. Организация труда при безнишевой выемке тонких пластов. - Μ.: ЦНИИЭИуголь. - 1972. - С. 32-35… 2. Авторское свидетельство СССР №647448, Ε 21 С 35/00, 1979. 60 1 UA 94968 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для секціонування тягового ланцюга очисного комбайна, що містить замок для кріплення тягового ланцюга з опорним елементом для кріплення замка, виконаного у вигляді перехресних та таких, що мають шарнірні опори, стійок, і опорні плити з роз'ємними з'єднаннями із поставом конвеєра, який відрізняється тим, що замок для кріплення тягового ланцюга виконаний у вигляді скоби і забезпечений нижніми і верхніми отворами, через які сполучений, шарнірно - із стійками, що перехрещуються, жорстко - з тяговим ланцюгом, відповідно. 2 UA 94968 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
