Пристрій для очистки та центрування стрічки конвеєра

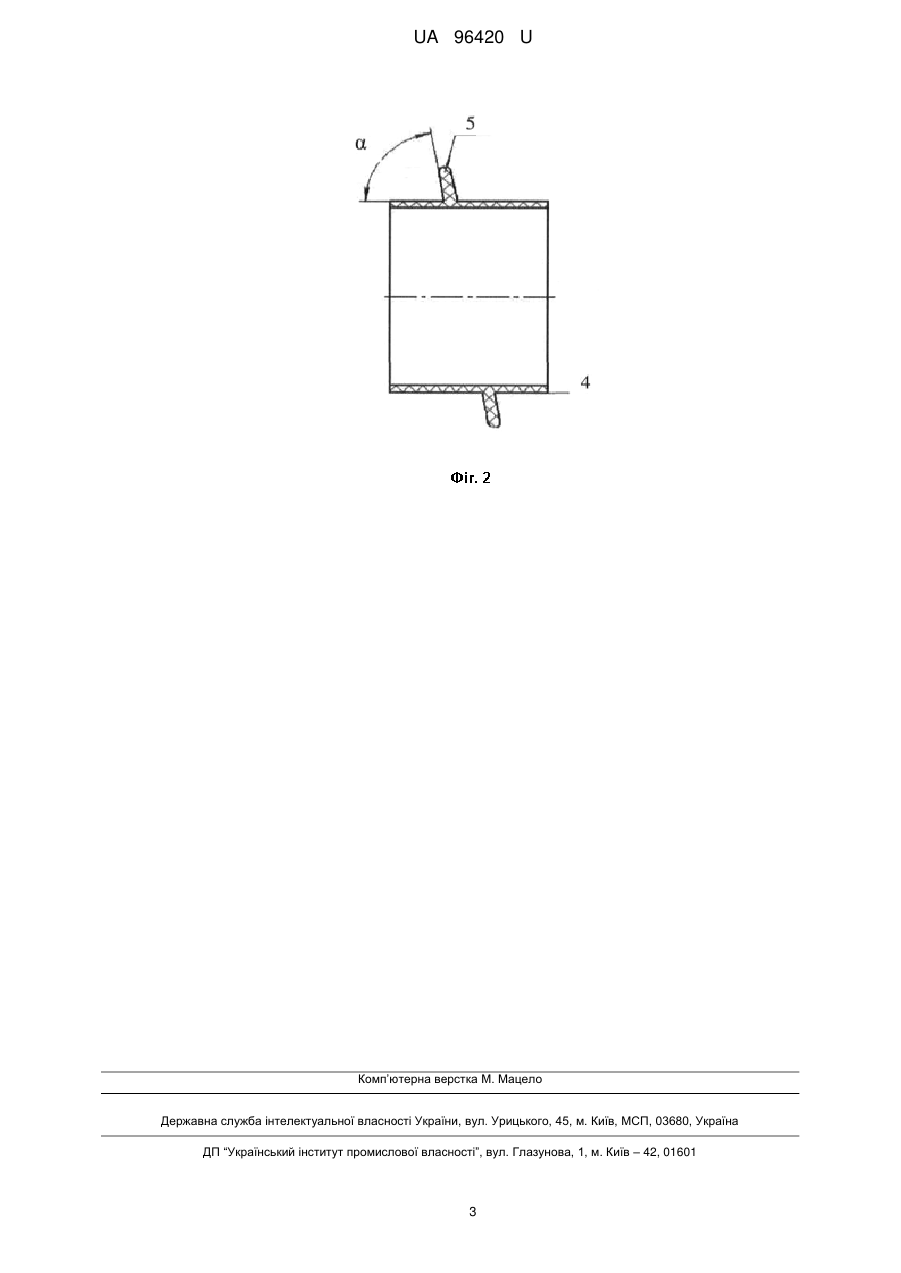

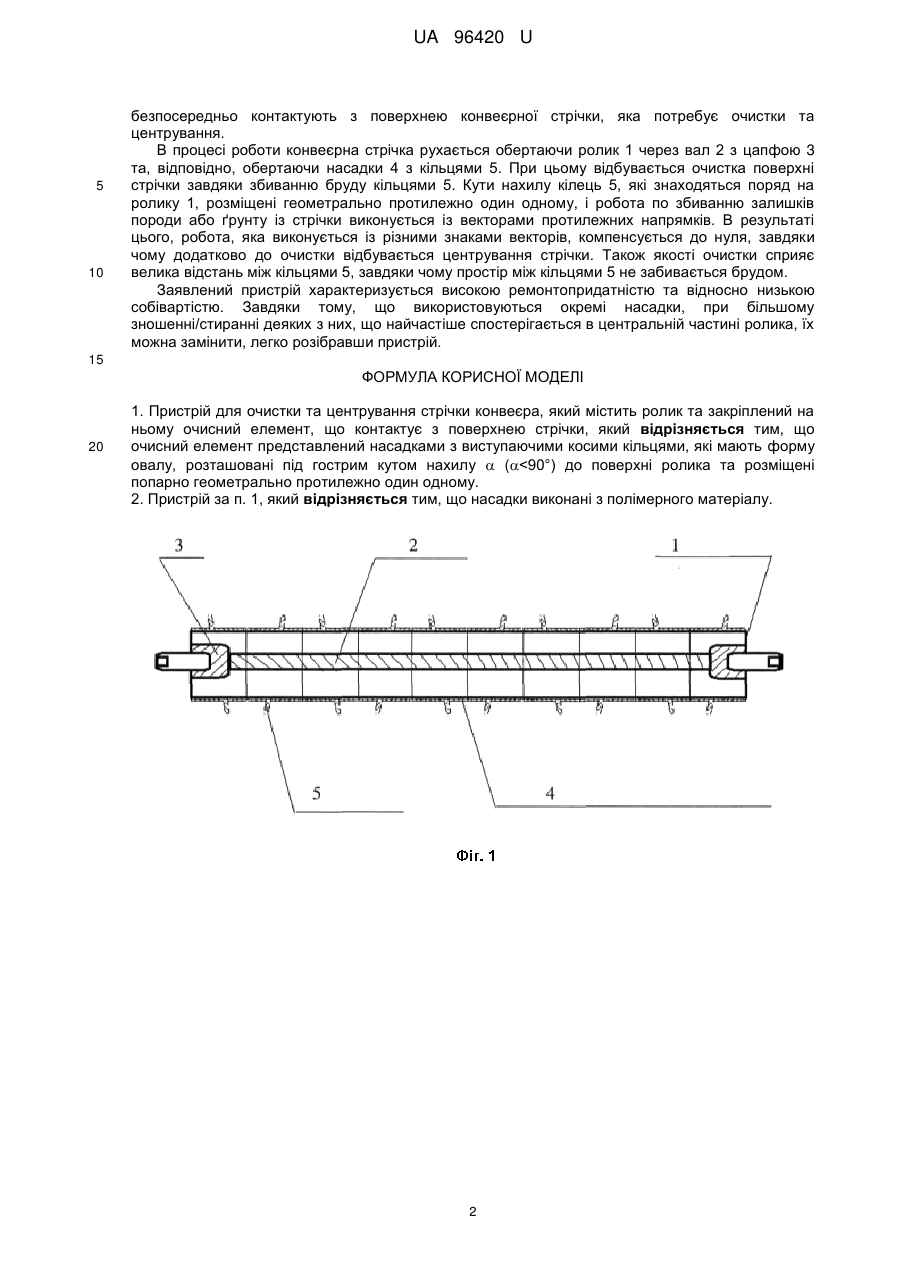

Реферат: UA 96420 U UA 96420 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конвеєрного обладнання, зокрема, до роликових пристроїв для очистки та центрування конвеєрної стрічки і може використовуватися в гірничодобувній, гірничозбагачувальній, вугільній та інших галузях промисловості. Даний пристрій водночас виконує функцію ролика, підтримуючого стрічку стрічкового конвеєра, котра рухається в зворотному напрямку, після моменту розвантаження. Такі ролики, як правило, доволі швидко виходять зі строю, так як підшипники роликів швидко забиваються вологим пилом породи добування та зношуються. Після моменту розвантаження конвеєра на стрічці налипає до 5 % ґрунту, пилу та вологої породи, що добувається. Цей бруд рухається в зворотному напрямку на стрічці. Потім цей бруд налипає на підтримуючий ролик у доволі великому об'ємі, внаслідок чого зовнішній розмір циліндра ролика збільшується в діаметрі, затрудняючи кочення стрічки по ньому та суттєво збільшуючи вагу ролика. Внаслідок цього ефективність ролика підтримуючого зменшується, а його підшипники, в результаті навантаження додатковою вагою (до 100-150 %) швидко виходять зі строю. З метою очистки конвеєрної стрічки (а також всіх наслідків цього налипання) застосовуються очисні пристрої скребкового, щіткового, гвинтового типу (в тому числі з кінетичним приводом), а також саморобні пристрої, що стаціонарно закріпляються на станині конвеєра, та шляхом прямого контакту із стрічкою транспортера, зчищають залишки вологого ґрунту та породи. Найбільш близьким за своєю технічною суттю та за досягнутим результатом є пристрій для очищення стрічки конвеєра за патентом України № 66093 А. Цей пристрій має ролик з маточиною та закріпленим на ній очисним елементом, що контактує з поверхнею стрічки. Вказаний очисний елемент виконаний у вигляді циліндричного гумового бандажа з зовнішніми гвинтовими канавками різного напрямку гвинтової лінії для двох половин бандажа, що утворюють гострі кути між стінками канавок з боку середньої частини гумового бандажа та його зовнішньою поверхнею, з твердістю гуми бандажа, яка менше твердості гуми стрічки, контактуючої з ним. Недоліком вказаного пристрою є те, що при високій адгезії матеріалу, прилиплого до конвеєрної стрічки, та великій його кількості, він не забезпечує якісну очистку, розтираючи бруд по стрічці. Це відбувається тому, що завдяки гвинтовому руху різного напрямку двох половин очисного елементу від центру до країв ролика та твердості гуми бандажа, яка є меншою від гуми стрічки, відбувається притискання та розмазування бруду по стрічці у напрямку руху гвинтових канавок від центру до країв. Тобто бруд ніби "злизується" з поверхні конвеєра. Крім того, під час роботи конвеєра, канавки поступово забиваються брудом, оскільки їх розміри не дозволяють якісно виконувати очистку. В основу корисної моделі поставлена задача забезпечення надійності роботи пристрою та покращення якості очистки стрічки конвеєра з одночасним її центруванням. Поставлена задача вирішується тим, що на відміну від прототипу, в заявленому пристрої, який містить ролик та закріплений на ньому очисний елемент, що контактує з поверхнею стрічки, останній представлений насадками з виступаючими косими кільцями, які мають форму не прямого круга, а овалу, та розташовані під гострим кутом нахилу α (α
