Ударний блок

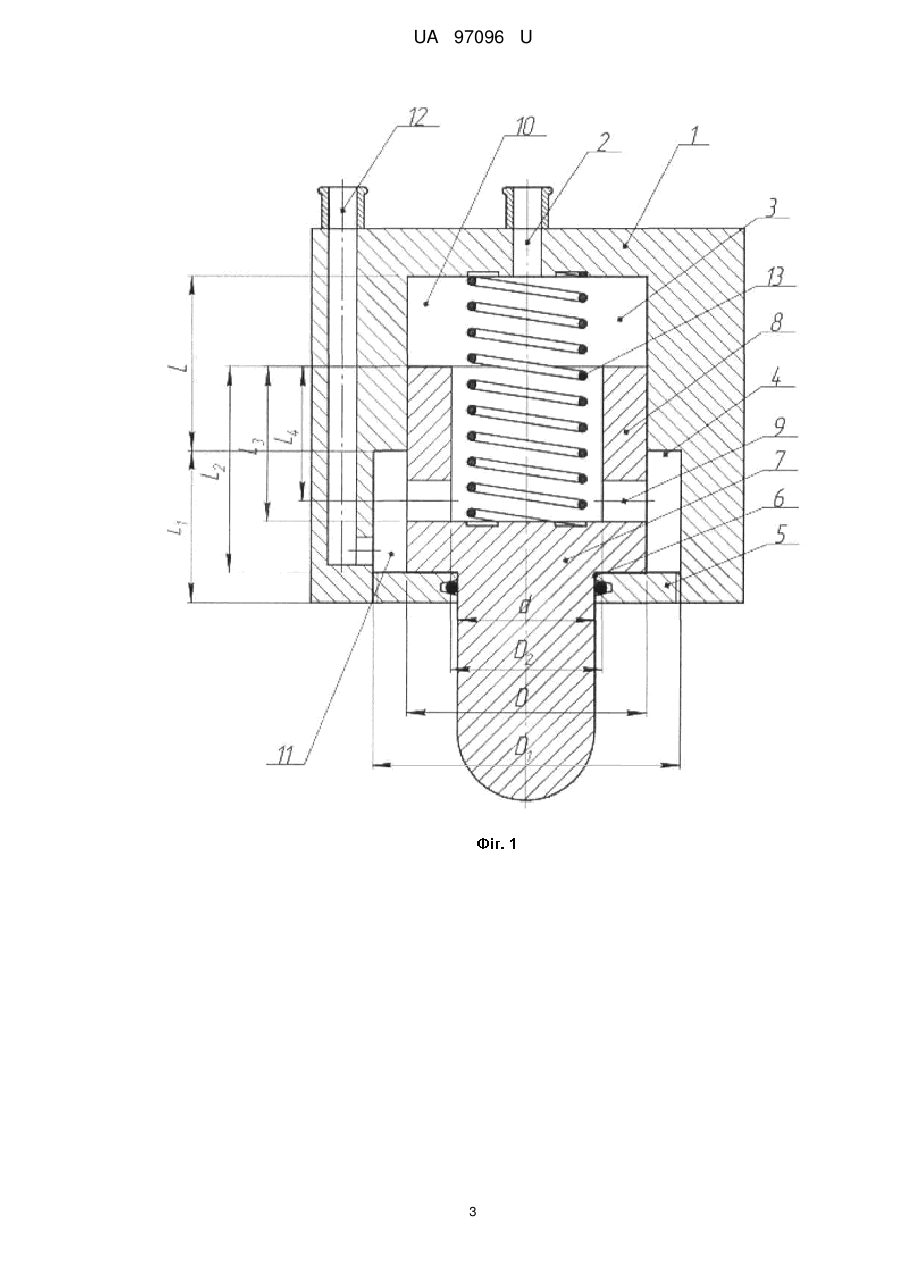

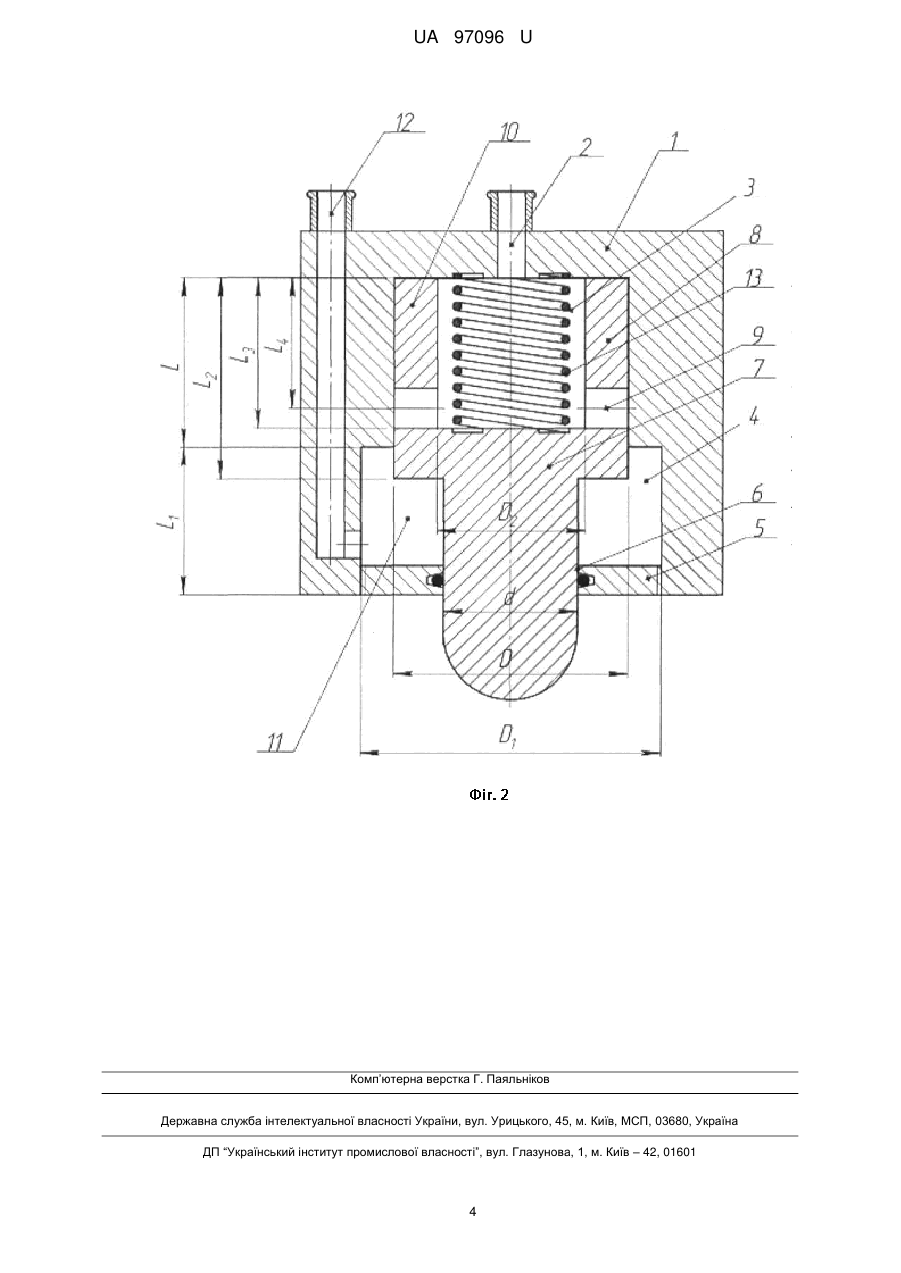

Реферат: Ударний блок виконаний у вигляді циліндричного корпуса з ударником всередині, причому корпус виконаний у вигляді стакана, у якому зі сторони глухого торця виконаний напірний отвір, причому внутрішня порожнина стакана має ступінчастий вигляд, починаючи з днища стакана виконано порожнину діаметром D на відстань L, а потім до верху стакана виконано порожнину діаметром D1 та довжиною L1, причому D1>D, з відкритого торця стакана встановлено кришку з центральним наскрізним отвором діаметром d, всередині стакана, розташовано ударник з можливістю вільного переміщення по осі стакана, причому частина ударника, що знаходиться в порожнині діаметром D, має циліндричну форму і довжину L2, причому у частині ударника виконана глуха виточка діаметром D2 і глибиною L3, причому L2>L>L3 і D1>D>D2, від краю частини ударника, що знаходиться у порожнині діаметром D, на відстані L4, розташовані перепускні вікна, причому, L>L3>L4, з іншого боку ударник виконано діаметром d, який дорівнює діаметру отвору кришки, таким чином, у стакані, завдяки ударнику, утворено дві окремі камери зворотного ходу та прямого ходу, причому, камера зворотного ходу розташована між внутрішньою поверхнею днища стакана, зовнішньою поверхнею краю частини ударника, що знаходиться в порожнині діаметром D, а камера прямого ходу розташована над внутрішньою поверхнею кришки, у стінці стакана виконано зливний отвір, що з'єднаний з камерою прямого ходу, між внутрішньою поверхнею днища стакана та зовнішньою поверхнею краю частини ударника, що знаходиться в порожнині діаметром D, встановлено пружину. UA 97096 U (54) УДАРНИЙ БЛОК UA 97096 U UA 97096 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних машин і може бути застосована у будівельній техніці. Відомо, що одним з головних видів будівельних робіт є земляні роботи. Актуальною є проблема зниження собівартості розробки мерзлих та скельних ґрунтів без їх попереднього розпушування. З цією метою розроблюються землерийні машини з більш ефективними робочими органами. Відома схема ударного блока наведена в підручнику ["Экскаваторные ковши активного действия". Федоров Д.И., Недорезов И.А., Тайц В.Г., Федулов А.И. М.: "Транспорт", 1974, стр. 1224.; с. 38, рис. 12], який складається з зуба, вузла кріплення, пневмомолота і механізму запуску. Недоліком цього ударного блока можна вважати складність конструкції. Відомий патент RU 2290262. кл. F15B21/12, 2005 року "Віброзбудник", який складається з корпусу, в якому встановлений ударник, який розділяє порожнину корпусу на камеру прямого ходу, яка сполучена з атмосферою, і камеру зворотного ходу, в яку подається робоче середовище від джерела. Недоліком цього віброзбуджувача можна вважати неможливість застосування його як привод для забезпечення достатньої енергії удару. Задачею є створення спрощеної конструкції з високою енергією одиничного удару. Для досягнення вказаного технічного результату, конструкція передбачає ударний блок, виконаний у вигляді циліндричного стакана, у якому зі сторони глухого торця виконаний напірний отвір, причому внутрішня порожнина стакана має ступінчастий вигляд, починаючи з днища стакана виконано порожнину діаметром D на відстань L, а потім до верху стакана виконано порожнину діаметром D1 та довжиною L1, причому D1>D, з відкритого торця стакана встановлено кришку з центральним наскрізним отвором діаметром d, всередині стакана розташовано ударник з можливістю вільного переміщення по осі стакана, причому частина ударника, що знаходиться в порожнині діаметром D, має циліндричну форму і довжину L2, причому у частині ударника виконана глуха виточка діаметром D2 і глибиною L3, причому L2>L> L3 і D1>D>D2, від краю частини ударника, що знаходиться у порожнині діаметром D, на відстані L4, розташовані перепускні вікна, причому L>L3>L4, з іншого боку ударник виконано діаметром d, який дорівнює діаметру отвору кришки, таким чином, у стакані, завдяки ударнику, утворено дві окремі камери - зворотного ходу та прямого ходу, причому камера зворотного ходу розташована між внутрішньою поверхнею днища стакана, зовнішньою поверхнею краю частини ударника, що знаходиться в порожнині діаметром D, а камера прямого ходу розташована над внутрішньою поверхнею кришки, у стінці стакана виконано зливний отвір, що з'єднаний з камерою прямого ходу, між внутрішньою поверхнею днища стакана та зовнішньою поверхнею краю частини ударника, що знаходиться в порожнині діаметром D, встановлено пружину. Корисна модель пояснюється кресленням, де на фіг. 1 - Ударний блок у розпрямленому положенні, фіг. 2 - Ударний блок в стиснутому положенні. Ударний блок виконаний у вигляді циліндричного стакана 1, у якому зі сторони глухого торця, виконаний напірний отвір 2, причому внутрішня порожнина стакана 1 має ступінчастий вигляд. Починаючи з днища стакана 1, виконано порожнину 3 діаметром D на відстань L, а потім до верху стакана 1 виконано порожнину 4 діаметром D1 та довжиною L1, причому D1>D. З відкритого торця стакана 1 встановлено кришку 5 з центральним наскрізним отвором 6 діаметром d. Всередині стакана 1 розташовано ударник 7, з можливістю вільного переміщення по осі стакана 1, причому частина 8 ударника 7, що знаходиться в порожнині 3, має циліндричну форму діаметром D і довжиною L2, причому у частині 8 ударника 7 виконана глуха виточка діаметром D2 і глибиною L3, причому L2>L>L3 і D1>D>D2. Від краю частини 8, що знаходиться у порожнині 3, ударника 7, на відстані L4, розташовані перепускні вікна 9, причому L>L3>L4. З іншого боку ударник 7 виконано діаметром d, який дорівнює діаметру отвору 6 кришки 5. Таким чином, у стакані 1, завдяки ударнику 7, утворено дві окремі камери - зворотного ходу 10 та прямого ходу 11, причому камера зворотного ходу 10 розташована між внутрішньою поверхнею днища стакана 1, зовнішньою поверхнею краю частини 8, а камера прямого ходу 11 розташована над внутрішньою поверхнею кришки 5. У стінці стакана 1, виконано зливний отвір 12, що з'єднаний з камерою прямого ходу 11. Між внутрішньою поверхнею днища стакана 1 та зовнішньою поверхнею краю частини 8 ударника 7 встановлено пружину 13. Ударний блок працює наступним чином: на ударник 7 не діє навантаження, ударник 7 знаходиться в крайньому, розпрямленому положенні під дією пружини 13 (фіг. 1). Робоча рідина з баку, під тиском, подається до напірного отвору 2, з якого потрапляє до камери зворотного ходу 10, потім, через відкриті перепускні вікна 9, до камери прямого ходу 11, з якої через зливний отвір 12 потрапляє назад в бак (фіг. 1). Коли 1 UA 97096 U 5 10 зовнішнє зусилля на виступаючий з корпуса 1 кінець ударника 7, буде більше, ніж зусилля від тиску робочої рідини, в камері зворотного ходу 10, що діє на частину 8 ударника 7, то ударник 7 зрушиться з початкового положення і почне рухатися в бік напірного отвору 2, причому пружина 13 буде стискатися. Коли ударник 7 рухається в бік напірного отвору 2, перепускні вікна 9 перекриваються внутрішньою стінкою стакана 1 (фіг. 2) і тиск у камері зворотного ходу 10 починає збільшуватись. Коли зусилля від тиску робочої рідини, що діє в камері зворотного ходу 10, на частину 8, ударник 7 буде більшим, ніж зовнішнє зусилля на виступаючий з корпуса 1 кінець ударника 7, то ударник 7 з достатньою швидкістю повернеться у розпрямлене положення, несучи з собою велику енергію одиничного удару, параметр якого можна змінювати, міняючи тиск і подачу робочої рідини. Коли частина 8 ударника 7 підійде впритул до кришки 5, то ударник 7 остаточно повернеться в розпрямлене положення і цикл повторюється знову. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 Ударний блок, виконаний у вигляді циліндричного корпуса з ударником всередині, який відрізняється тим, що корпус виконаний у вигляді стакана, у якому зі сторони глухого торця виконаний напірний отвір, причому внутрішня порожнина стакана має ступінчастий вигляд, починаючи з днища стакана виконано порожнину діаметром D на відстань L, а потім до верху стакана виконано порожнину діаметром D1 та довжиною L1, причому D1>D, з відкритого торця стакана встановлено кришку з центральним наскрізним отвором діаметром d, всередині стакана розташовано ударник з можливістю вільного переміщення по осі стакана, причому частина ударника, що знаходиться в порожнині діаметром D, має циліндричну форму і довжину L2, причому у частині ударника виконана глуха виточка діаметром D2 і глибиною L3, причому L2>L>L3 і D1>D>D2, від краю частини ударника, що знаходиться у порожнині діаметром D, на відстані L4, розташовані перепускні вікна, причому L>L3>L4, з іншого боку ударник виконано діаметром d, який дорівнює діаметру отвору кришки, таким чином, у стакані, завдяки ударнику, утворено дві окремі камери - зворотного ходу та прямого ходу, причому камера зворотного ходу розташована між внутрішньою поверхнею днища стакана, зовнішньою поверхнею краю частини ударника, що знаходиться в порожнині діаметром D, а камера прямого ходу розташована над внутрішньою поверхнею кришки, у стінці стакана виконано зливний отвір, що з'єднаний з камерою прямого ходу, між внутрішньою поверхнею днища стакана та зовнішньою поверхнею краю частини ударника, що знаходиться в порожнині діаметром D, встановлено пружину. 2 UA 97096 U 3 UA 97096 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
