Пристрій для геоліоустановки

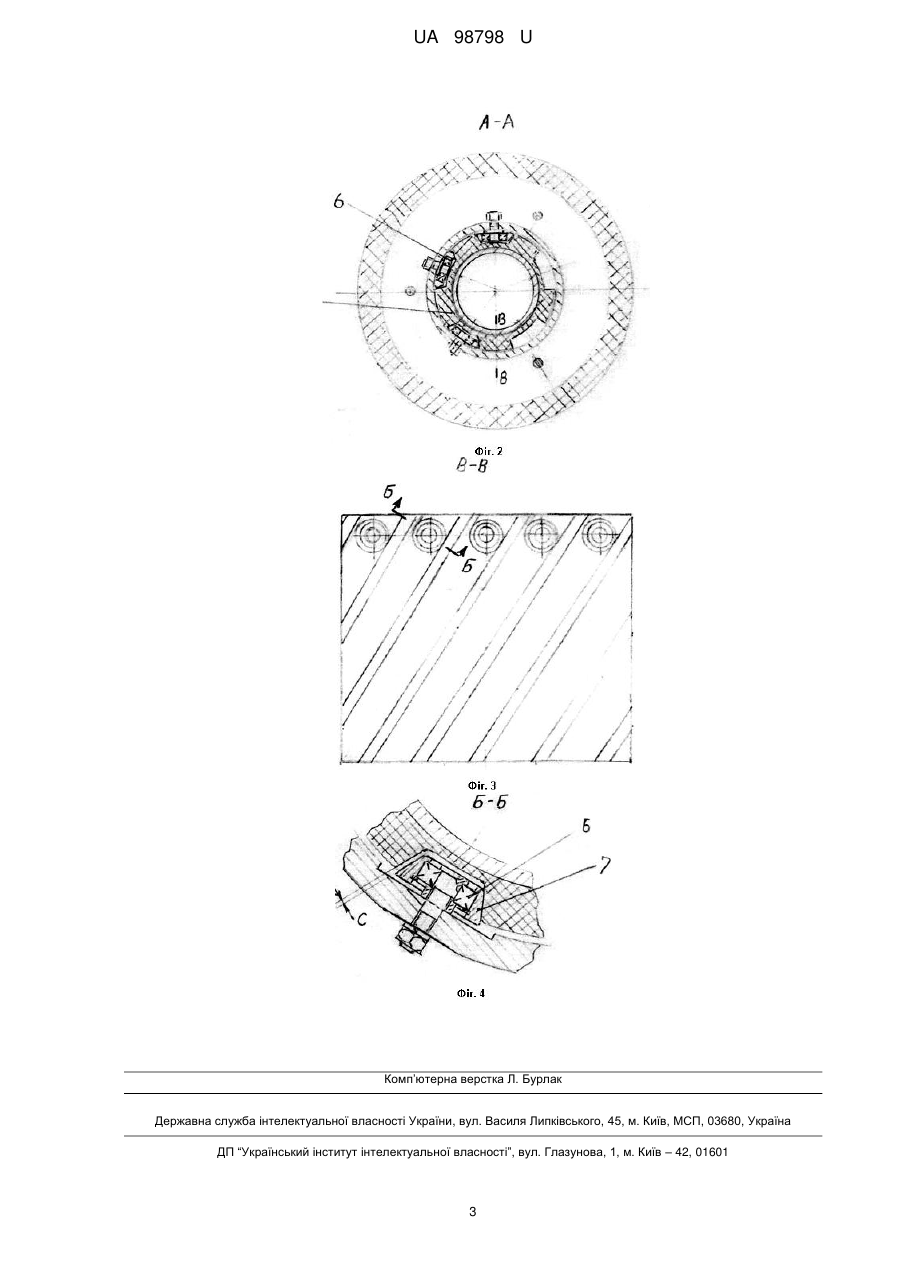

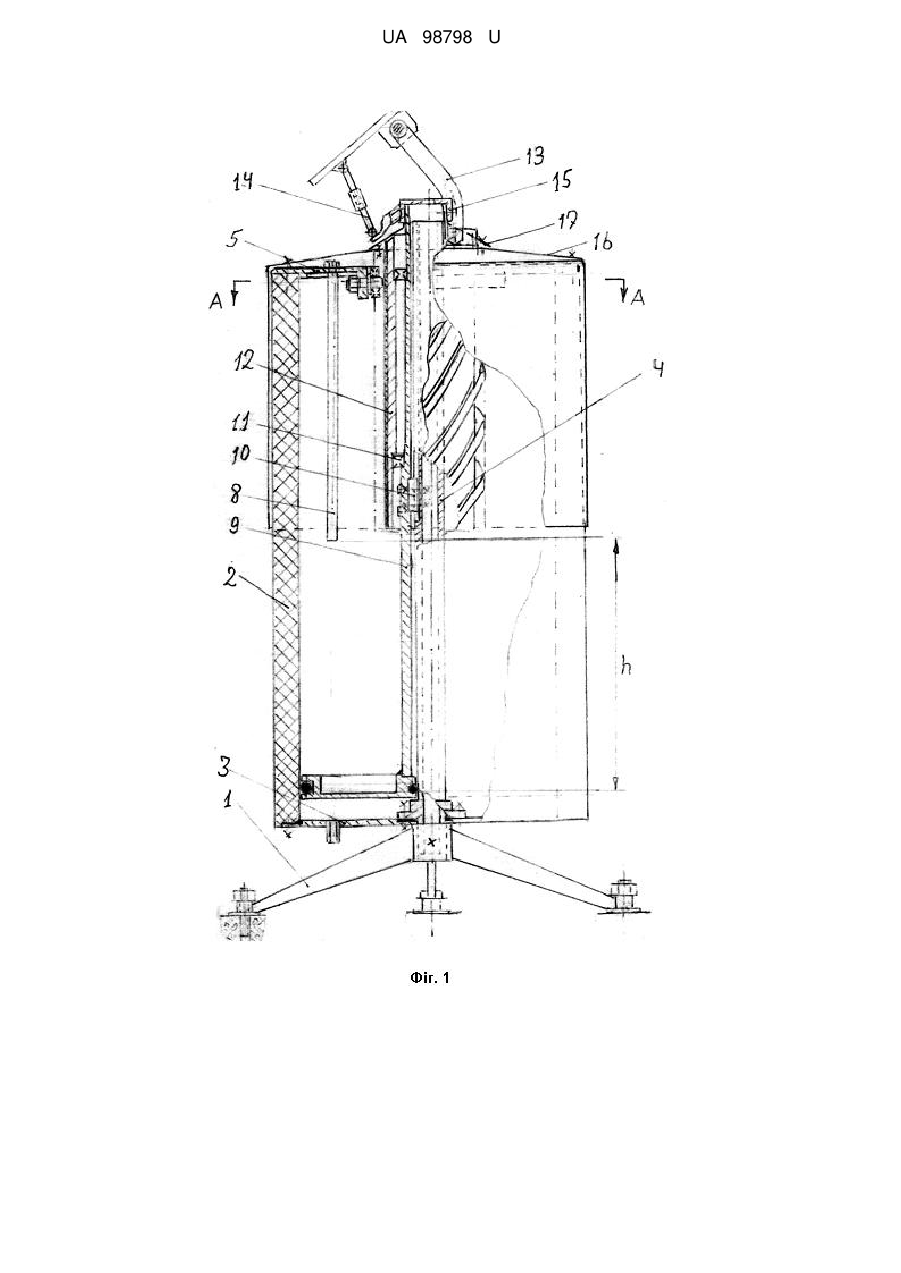

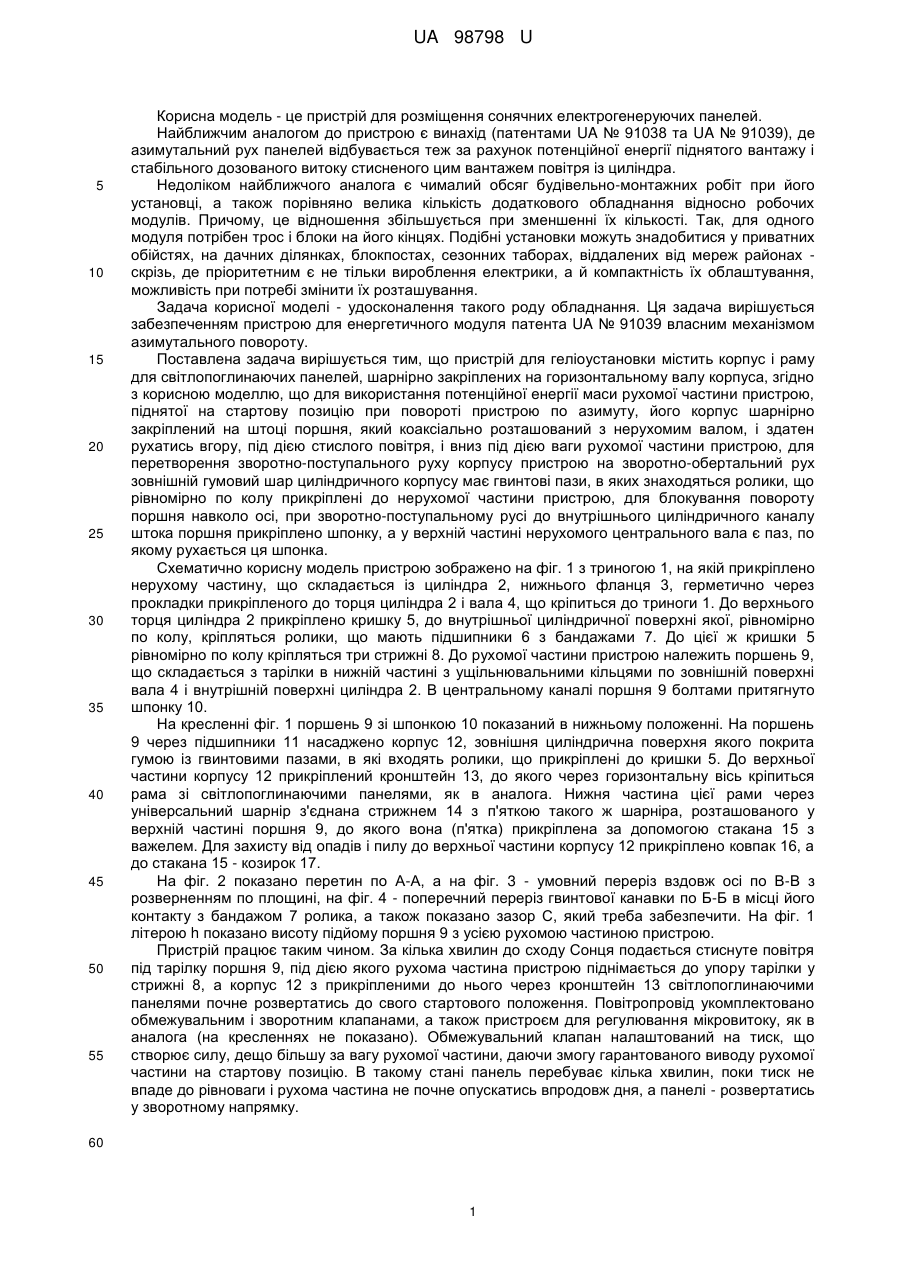

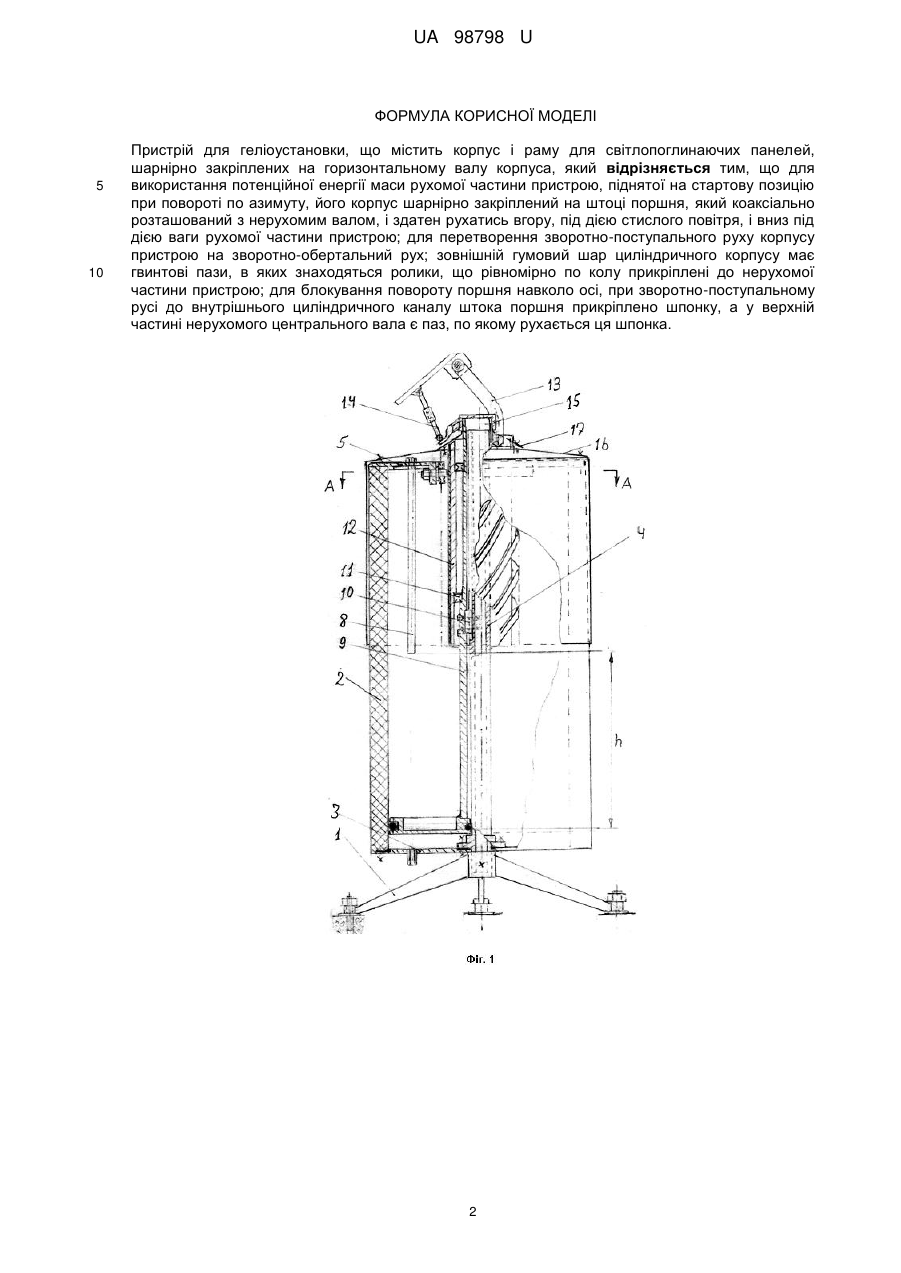

Реферат: UA 98798 U UA 98798 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель - це пристрій для розміщення сонячних електрогенеруючих панелей. Найближчим аналогом до пристрою є винахід (патентами UA № 91038 та UA № 91039), де азимутальний рух панелей відбувається теж за рахунок потенційної енергії піднятого вантажу і стабільного дозованого витоку стисненого цим вантажем повітря із циліндра. Недоліком найближчого аналога є чималий обсяг будівельно-монтажних робіт при його установці, а також порівняно велика кількість додаткового обладнання відносно робочих модулів. Причому, це відношення збільшується при зменшенні їх кількості. Так, для одного модуля потрібен трос і блоки на його кінцях. Подібні установки можуть знадобитися у приватних обійстях, на дачних ділянках, блокпостах, сезонних таборах, віддалених від мереж районах скрізь, де пріоритетним є не тільки вироблення електрики, а й компактність їх облаштування, можливість при потребі змінити їх розташування. Задача корисної моделі - удосконалення такого роду обладнання. Ця задача вирішується забезпеченням пристрою для енергетичного модуля патента UA № 91039 власним механізмом азимутального повороту. Поставлена задача вирішується тим, що пристрій для геліоустановки містить корпус і раму для світлопоглинаючих панелей, шарнірно закріплених на горизонтальному валу корпуса, згідно з корисною моделлю, що для використання потенційної енергії маси рухомої частини пристрою, піднятої на стартову позицію при повороті пристрою по азимуту, його корпус шарнірно закріплений на штоці поршня, який коаксіально розташований з нерухомим валом, і здатен рухатись вгору, під дією стислого повітря, і вниз під дією ваги рухомої частини пристрою, для перетворення зворотно-поступального руху корпусу пристрою на зворотно-обертальний рух зовнішній гумовий шар циліндричного корпусу має гвинтові пази, в яких знаходяться ролики, що рівномірно по колу прикріплені до нерухомої частини пристрою, для блокування повороту поршня навколо осі, при зворотно-поступальному русі до внутрішнього циліндричного каналу штока поршня прикріплено шпонку, а у верхній частині нерухомого центрального вала є паз, по якому рухається ця шпонка. Схематично корисну модель пристрою зображено на фіг. 1 з триногою 1, на якій прикріплено нерухому частину, що складається із циліндра 2, нижнього фланця 3, герметично через прокладки прикріпленого до торця циліндра 2 і вала 4, що кріпиться до триноги 1. До верхнього торця циліндра 2 прикріплено кришку 5, до внутрішньої циліндричної поверхні якої, рівномірно по колу, кріпляться ролики, що мають підшипники 6 з бандажами 7. До цієї ж кришки 5 рівномірно по колу кріпляться три стрижні 8. До рухомої частини пристрою належить поршень 9, що складається з тарілки в нижній частині з ущільнювальними кільцями по зовнішній поверхні вала 4 і внутрішній поверхні циліндра 2. В центральному каналі поршня 9 болтами притягнуто шпонку 10. На кресленні фіг. 1 поршень 9 зі шпонкою 10 показаний в нижньому положенні. На поршень 9 через підшипники 11 насаджено корпус 12, зовнішня циліндрична поверхня якого покрита гумою із гвинтовими пазами, в які входять ролики, що прикріплені до кришки 5. До верхньої частини корпусу 12 прикріплений кронштейн 13, до якого через горизонтальну вісь кріпиться рама зі світлопоглинаючими панелями, як в аналога. Нижня частина цієї рами через універсальний шарнір з'єднана стрижнем 14 з п'яткою такого ж шарніра, розташованого у верхній частині поршня 9, до якого вона (п'ятка) прикріплена за допомогою стакана 15 з важелем. Для захисту від опадів і пилу до верхньої частини корпусу 12 прикріплено ковпак 16, а до стакана 15 - козирок 17. На фіг. 2 показано перетин по А-А, а на фіг. 3 - умовний переріз вздовж осі по В-В з розверненням по площині, на фіг. 4 - поперечний переріз гвинтової канавки по Б-Б в місці його контакту з бандажом 7 ролика, а також показано зазор С, який треба забезпечити. На фіг. 1 літерою h показано висоту підйому поршня 9 з усією рухомою частиною пристрою. Пристрій працює таким чином. За кілька хвилин до сходу Сонця подається стиснуте повітря під тарілку поршня 9, під дією якого рухома частина пристрою піднімається до упору тарілки у стрижні 8, а корпус 12 з прикріпленими до нього через кронштейн 13 світлопоглинаючими панелями почне розвертатись до свого стартового положення. Повітропровід укомплектовано обмежувальним і зворотним клапанами, а також пристроєм для регулювання мікровитоку, як в аналога (на кресленнях не показано). Обмежувальний клапан налаштований на тиск, що створює силу, дещо більшу за вагу рухомої частини, даючи змогу гарантованого виводу рухомої частини на стартову позицію. В такому стані панель перебуває кілька хвилин, поки тиск не впаде до рівноваги і рухома частина не почне опускатись впродовж дня, а панелі - розвертатись у зворотному напрямку. 60 1 UA 98798 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для геліоустановки, що містить корпус і раму для світлопоглинаючих панелей, шарнірно закріплених на горизонтальному валу корпуса, який відрізняється тим, що для використання потенційної енергії маси рухомої частини пристрою, піднятої на стартову позицію при повороті по азимуту, його корпус шарнірно закріплений на штоці поршня, який коаксіально розташований з нерухомим валом, і здатен рухатись вгору, під дією стислого повітря, і вниз під дією ваги рухомої частини пристрою; для перетворення зворотно-поступального руху корпусу пристрою на зворотно-обертальний рух; зовнішній гумовий шар циліндричного корпусу має гвинтові пази, в яких знаходяться ролики, що рівномірно по колу прикріплені до нерухомої частини пристрою; для блокування повороту поршня навколо осі, при зворотно-поступальному русі до внутрішнього циліндричного каналу штока поршня прикріплено шпонку, а у верхній частині нерухомого центрального вала є паз, по якому рухається ця шпонка. 2 UA 98798 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
