Очисник головок коренеплодів

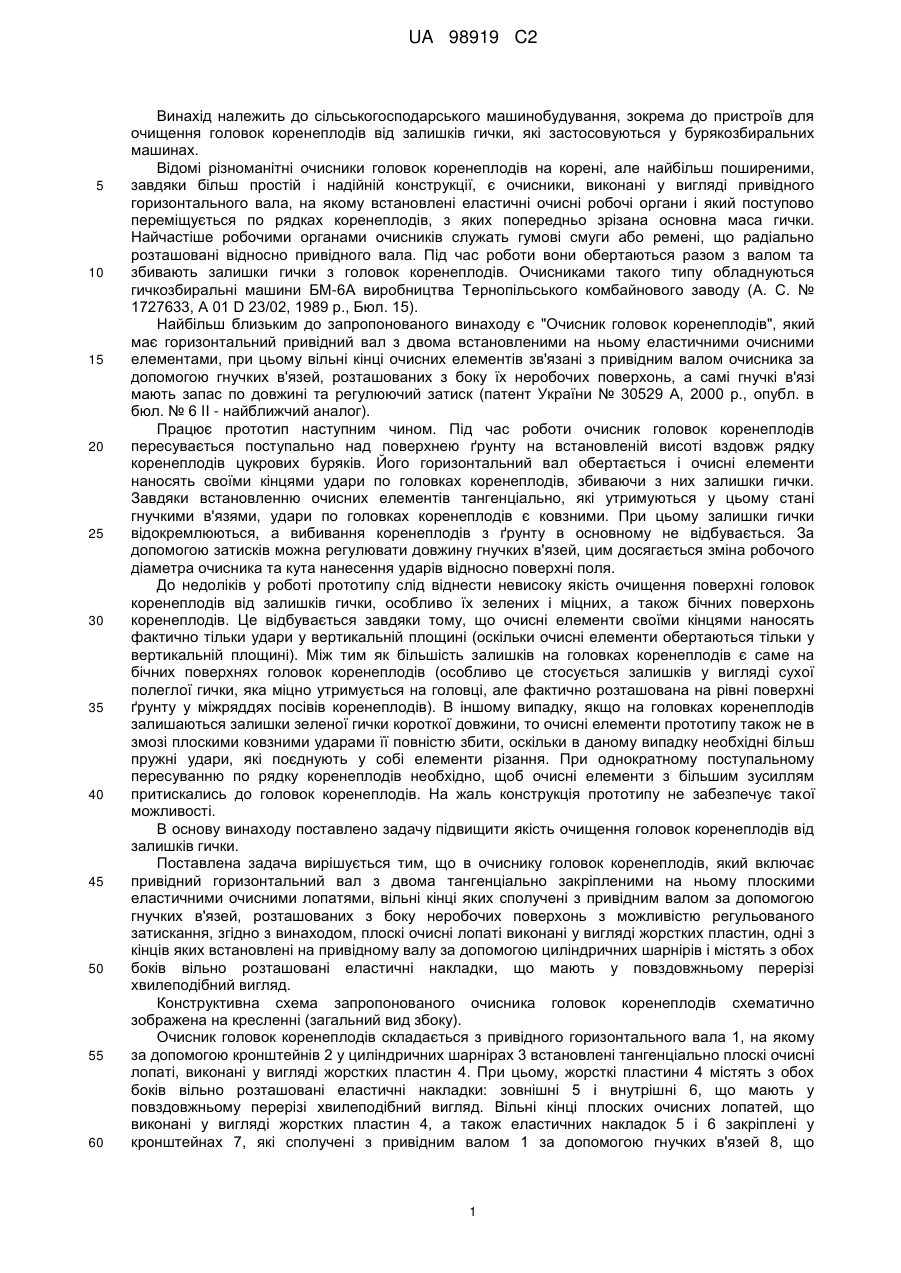

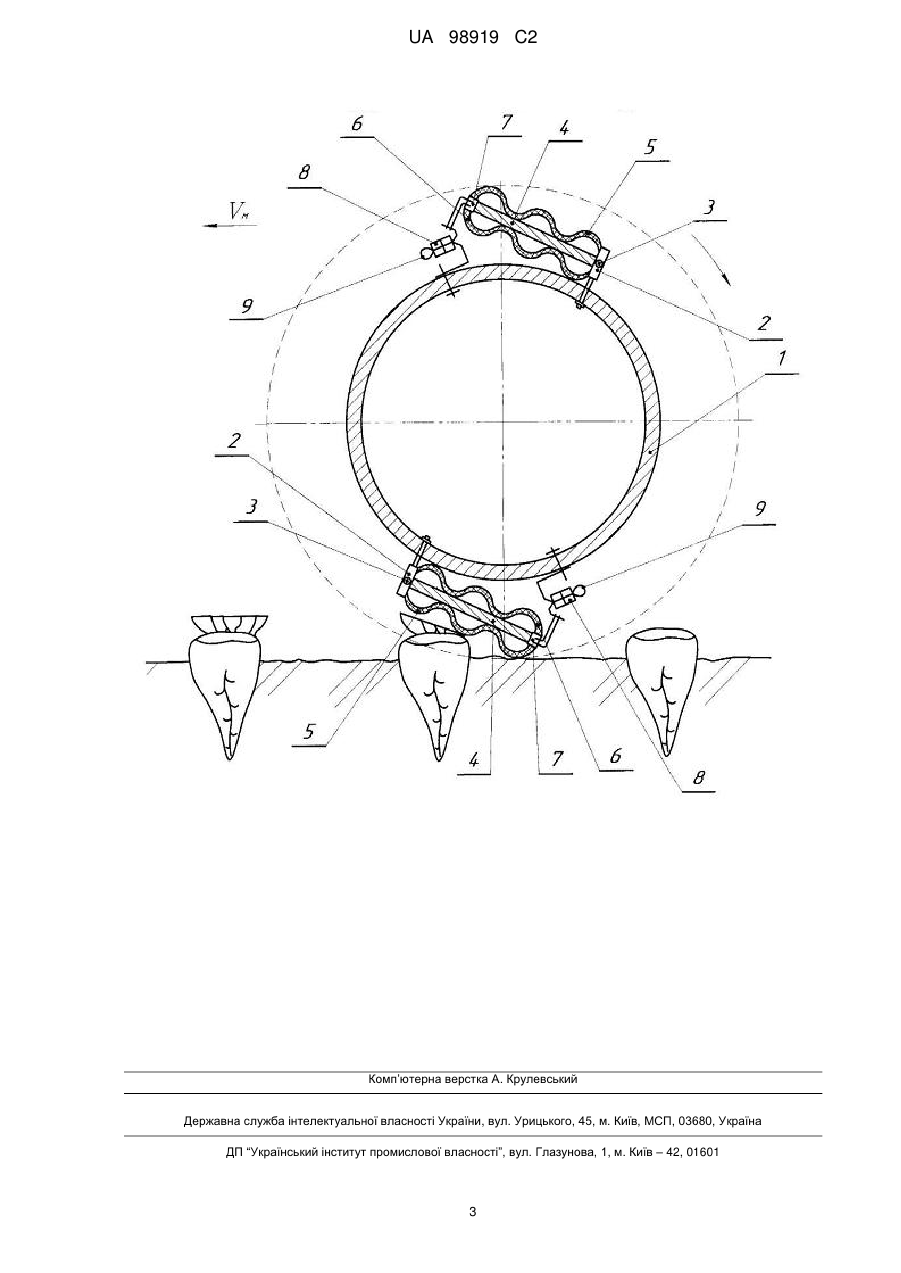

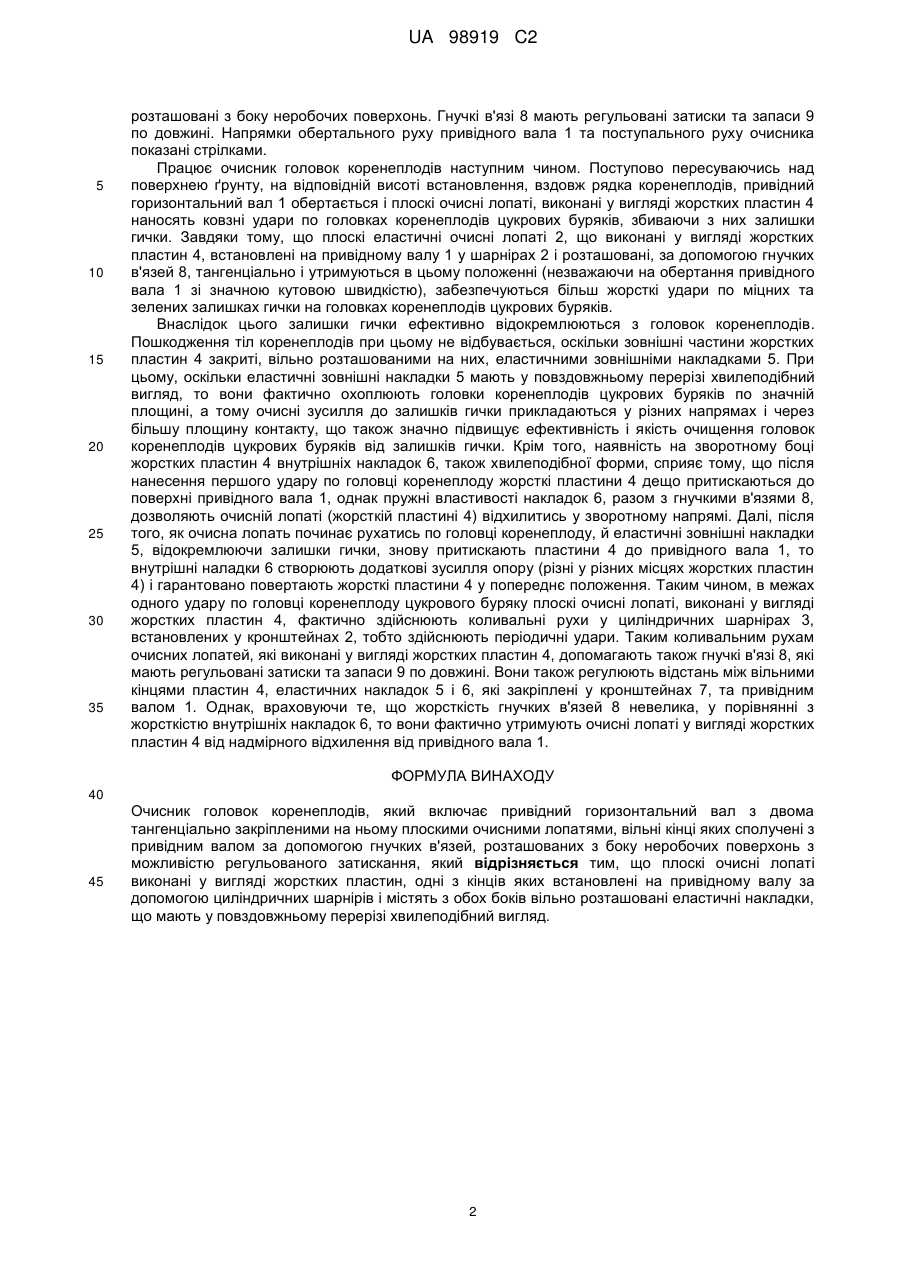

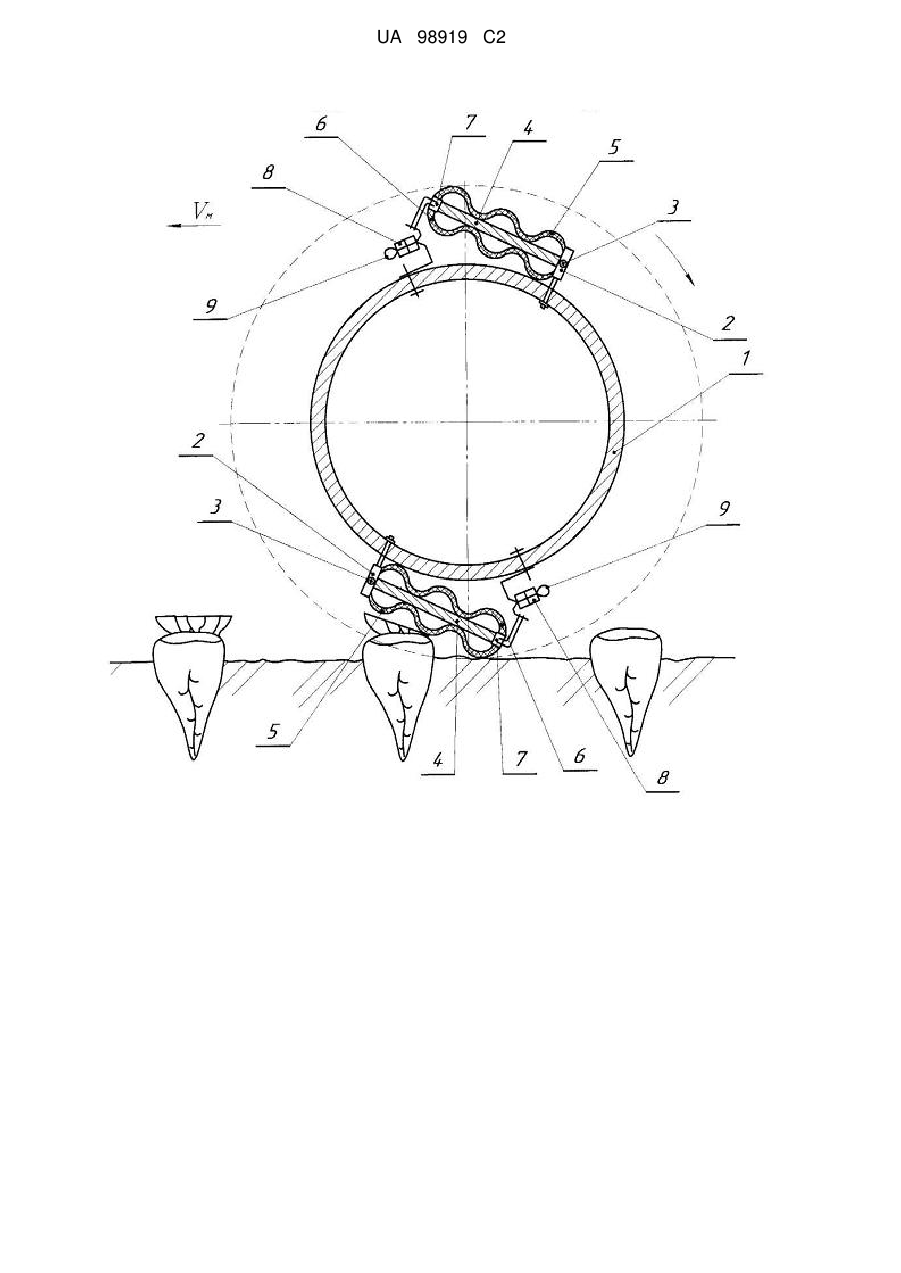

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей, розташованих з боку неробочих поверхонь з можливістю регульованого затискання. Плоскі очисні лопаті виконані у вигляді жорстких пластин, одні з кінців яких встановлені на привідному валу за допомогою циліндричних шарнірів і містять з обох боків вільно розташовані еластичні накладки, що мають у повздовжньому перерізі хвилеподібний вигляд. UA 98919 C2 (12) UA 98919 C2 UA 98919 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р., Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з двома встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск (патент України № 30529 А, 2000 р., опубл. в бюл. № 6 II - найближчий аналог). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, цим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від залишків гички, особливо їх зелених і міцних, а також бічних поверхонь коренеплодів. Це відбувається завдяки тому, що очисні елементи своїми кінцями наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бічних поверхнях головок коренеплодів (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на головці, але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів). В іншому випадку, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні більш пружні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів необхідно, щоб очисні елементи з більшим зусиллям притискались до головок коренеплодів. На жаль конструкція прототипу не забезпечує такої можливості. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей, розташованих з боку неробочих поверхонь з можливістю регульованого затискання, згідно з винаходом, плоскі очисні лопаті виконані у вигляді жорстких пластин, одні з кінців яких встановлені на привідному валу за допомогою циліндричних шарнірів і містять з обох боків вільно розташовані еластичні накладки, що мають у повздовжньому перерізі хвилеподібний вигляд. Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на кресленні (загальний вид збоку). Очисник головок коренеплодів складається з привідного горизонтального вала 1, на якому за допомогою кронштейнів 2 у циліндричних шарнірах 3 встановлені тангенціально плоскі очисні лопаті, виконані у вигляді жорстких пластин 4. При цьому, жорсткі пластини 4 містять з обох боків вільно розташовані еластичні накладки: зовнішні 5 і внутрішні 6, що мають у повздовжньому перерізі хвилеподібний вигляд. Вільні кінці плоских очисних лопатей, що виконані у вигляді жорстких пластин 4, а також еластичних накладок 5 і 6 закріплені у кронштейнах 7, які сполучені з привідним валом 1 за допомогою гнучких в'язей 8, що 1 UA 98919 C2 5 10 15 20 25 30 35 розташовані з боку неробочих поверхонь. Гнучкі в'язі 8 мають регульовані затиски та запаси 9 по довжині. Напрямки обертального руху привідного вала 1 та поступального руху очисника показані стрілками. Працює очисник головок коренеплодів наступним чином. Поступово пересуваючись над поверхнею ґрунту, на відповідній висоті встановлення, вздовж рядка коренеплодів, привідний горизонтальний вал 1 обертається і плоскі очисні лопаті, виконані у вигляді жорстких пластин 4 наносять ковзні удари по головках коренеплодів цукрових буряків, збиваючи з них залишки гички. Завдяки тому, що плоскі еластичні очисні лопаті 2, що виконані у вигляді жорстких пластин 4, встановлені на привідному валу 1 у шарнірах 2 і розташовані, за допомогою гнучких в'язей 8, тангенціально і утримуються в цьому положенні (незважаючи на обертання привідного вала 1 зі значною кутовою швидкістю), забезпечуються більш жорсткі удари по міцних та зелених залишках гички на головках коренеплодів цукрових буряків. Внаслідок цього залишки гички ефективно відокремлюються з головок коренеплодів. Пошкодження тіл коренеплодів при цьому не відбувається, оскільки зовнішні частини жорстких пластин 4 закриті, вільно розташованими на них, еластичними зовнішніми накладками 5. При цьому, оскільки еластичні зовнішні накладки 5 мають у повздовжньому перерізі хвилеподібний вигляд, то вони фактично охоплюють головки коренеплодів цукрових буряків по значній площині, а тому очисні зусилля до залишків гички прикладаються у різних напрямах і через більшу площину контакту, що також значно підвищує ефективність і якість очищення головок коренеплодів цукрових буряків від залишків гички. Крім того, наявність на зворотному боці жорстких пластин 4 внутрішніх накладок 6, також хвилеподібної форми, сприяє тому, що після нанесення першого удару по головці коренеплоду жорсткі пластини 4 дещо притискаються до поверхні привідного вала 1, однак пружні властивості накладок 6, разом з гнучкими в'язями 8, дозволяють очисній лопаті (жорсткій пластині 4) відхилитись у зворотному напрямі. Далі, після того, як очисна лопать починає рухатись по головці коренеплоду, й еластичні зовнішні накладки 5, відокремлюючи залишки гички, знову притискають пластини 4 до привідного вала 1, то внутрішні наладки 6 створюють додаткові зусилля опору (різні у різних місцях жорстких пластин 4) і гарантовано повертають жорсткі пластини 4 у попереднє положення. Таким чином, в межах одного удару по головці коренеплоду цукрового буряку плоскі очисні лопаті, виконані у вигляді жорстких пластин 4, фактично здійснюють коливальні рухи у циліндричних шарнірах 3, встановлених у кронштейнах 2, тобто здійснюють періодичні удари. Таким коливальним рухам очисних лопатей, які виконані у вигляді жорстких пластин 4, допомагають також гнучкі в'язі 8, які мають регульовані затиски та запаси 9 по довжині. Вони також регулюють відстань між вільними кінцями пластин 4, еластичних накладок 5 і 6, які закріплені у кронштейнах 7, та привідним валом 1. Однак, враховуючи те, що жорсткість гнучких в'язей 8 невелика, у порівнянні з жорсткістю внутрішніх накладок 6, то вони фактично утримують очисні лопаті у вигляді жорстких пластин 4 від надмірного відхилення від привідного вала 1. ФОРМУЛА ВИНАХОДУ 40 45 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей, розташованих з боку неробочих поверхонь з можливістю регульованого затискання, який відрізняється тим, що плоскі очисні лопаті виконані у вигляді жорстких пластин, одні з кінців яких встановлені на привідному валу за допомогою циліндричних шарнірів і містять з обох боків вільно розташовані еластичні накладки, що мають у повздовжньому перерізі хвилеподібний вигляд. 2 UA 98919 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
