Пристрій для ефективної протидії ураганам

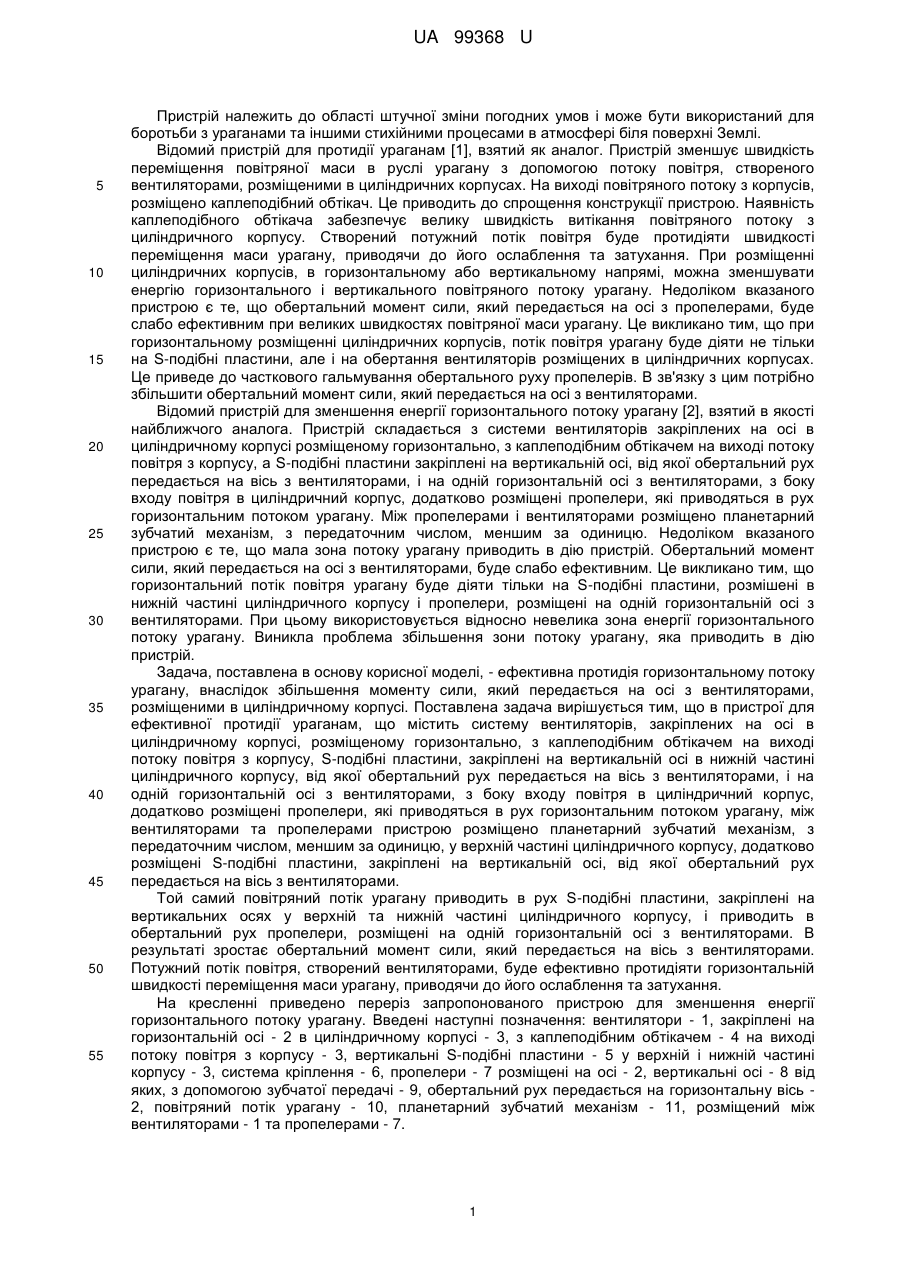

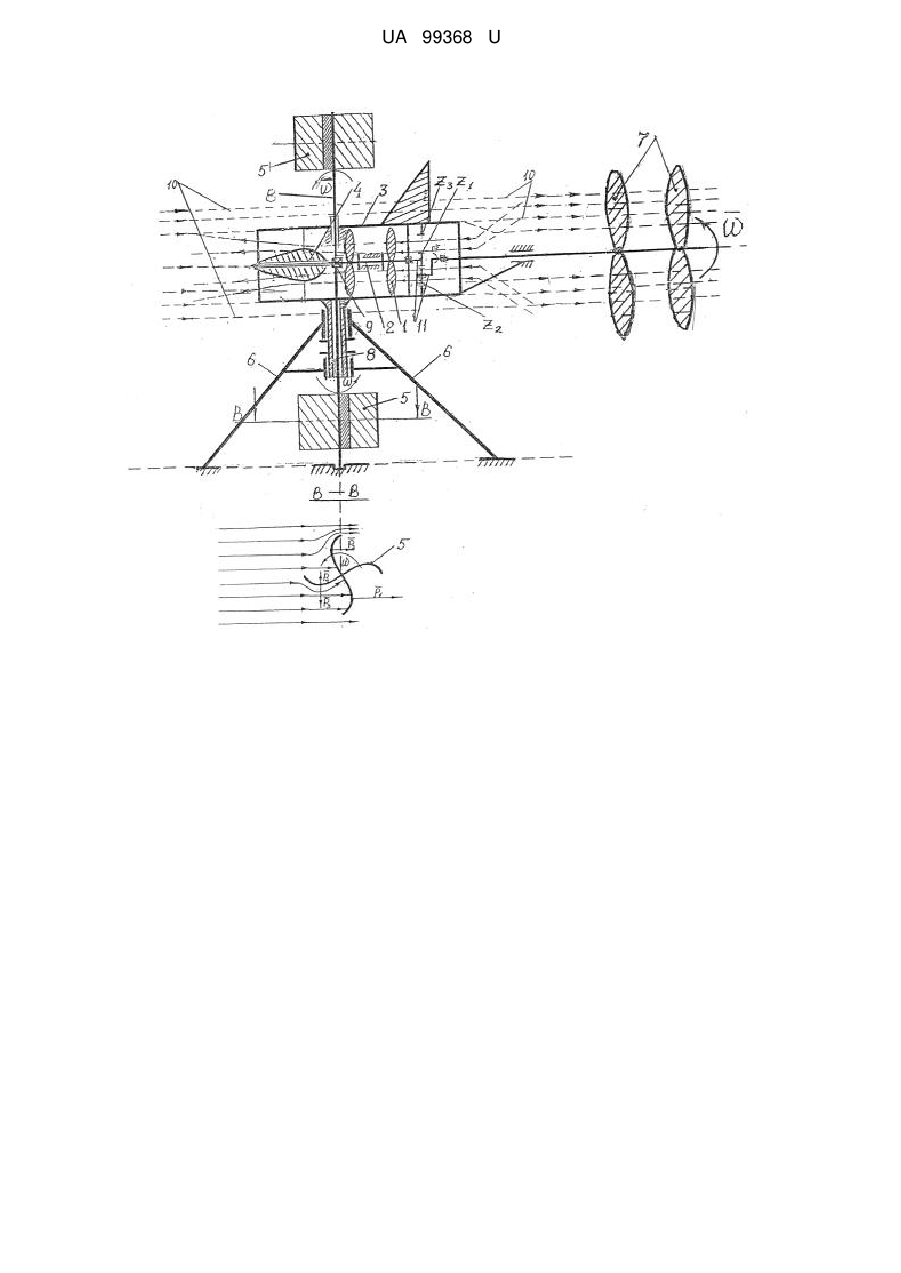

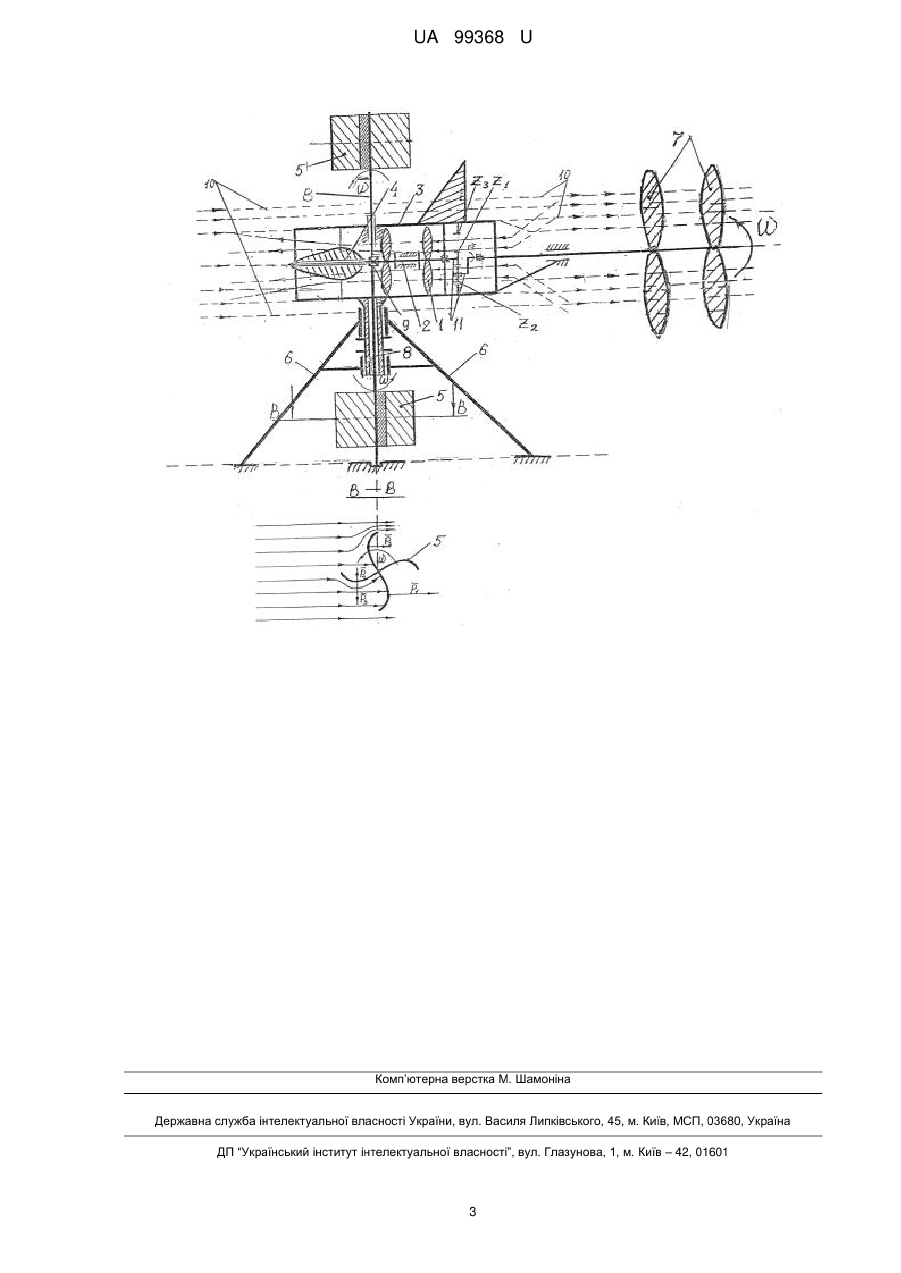

Реферат: Пристрій для ефективної протидії ураганам містить систему вентиляторів, закріплених на осі в циліндричному корпусі, розміщеному горизонтально, з каплеподібним обтікачем на виході потоку повітря з корпусу. S-подібні пластини закріплені на вертикальній осі в нижній частині циліндричного корпусу, від якої обертальний рух передається на вісь з вентиляторами, і на одній горизонтальній осі з вентиляторами. З боку входу повітря в циліндричний корпус додатково розміщені пропелери, які приводяться в рух горизонтальним потоком урагану. Між вентиляторами та пропелерами пристрою розміщено планетарний зубчатий механізм, з передаточним числом, меншим за одиницю. У верхній частині циліндричного корпусу додатково розміщені S-подібні пластини, закріплені на вертикальній осі, від якої обертальний рух передається на вісь з вентиляторами. UA 99368 U (54) ПРИСТРІЙ ДЛЯ ЕФЕКТИВНОЇ ПРОТИДІЇ УРАГАНАМ UA 99368 U UA 99368 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій належить до області штучної зміни погодних умов і може бути використаний для боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для протидії ураганам [1], взятий як аналог. Пристрій зменшує швидкість переміщення повітряної маси в руслі урагану з допомогою потоку повітря, створеного вентиляторами, розміщеними в циліндричних корпусах. На виході повітряного потоку з корпусів, розміщено каплеподібний обтікач. Це приводить до спрощення конструкції пристрою. Наявність каплеподібного обтікача забезпечує велику швидкість витікання повітряного потоку з циліндричного корпусу. Створений потужний потік повітря буде протидіяти швидкості переміщення маси урагану, приводячи до його ослаблення та затухання. При розміщенні циліндричних корпусів, в горизонтальному або вертикальному напрямі, можна зменшувати енергію горизонтального і вертикального повітряного потоку урагану. Недоліком вказаного пристрою є те, що обертальний момент сили, який передається на осі з пропелерами, буде слабо ефективним при великих швидкостях повітряної маси урагану. Це викликано тим, що при горизонтальному розміщенні циліндричних корпусів, потік повітря урагану буде діяти не тільки на S-подібні пластини, але і на обертання вентиляторів розміщених в циліндричних корпусах. Це приведе до часткового гальмування обертального руху пропелерів. В зв'язку з цим потрібно збільшити обертальний момент сили, який передається на осі з вентиляторами. Відомий пристрій для зменшення енергії горизонтального потоку урагану [2], взятий в якості найближчого аналога. Пристрій складається з системи вентиляторів закріплених на осі в циліндричному корпусі розміщеному горизонтально, з каплеподібним обтікачем на виході потоку повітря з корпусу, а S-подібні пластини закріплені на вертикальній осі, від якої обертальний рух передається на вісь з вентиляторами, і на одній горизонтальній осі з вентиляторами, з боку входу повітря в циліндричний корпус, додатково розміщені пропелери, які приводяться в рух горизонтальним потоком урагану. Між пропелерами і вентиляторами розміщено планетарний зубчатий механізм, з передаточним числом, меншим за одиницю. Недоліком вказаного пристрою є те, що мала зона потоку урагану приводить в дію пристрій. Обертальний момент сили, який передається на осі з вентиляторами, буде слабо ефективним. Це викликано тим, що горизонтальний потік повітря урагану буде діяти тільки на S-подібні пластини, розмішені в нижній частині циліндричного корпусу і пропелери, розміщені на одній горизонтальній осі з вентиляторами. При цьому використовується відносно невелика зона енергії горизонтального потоку урагану. Виникла проблема збільшення зони потоку урагану, яка приводить в дію пристрій. Задача, поставлена в основу корисної моделі, - ефективна протидія горизонтальному потоку урагану, внаслідок збільшення моменту сили, який передається на осі з вентиляторами, розміщеними в циліндричному корпусі. Поставлена задача вирішується тим, що в пристрої для ефективної протидії ураганам, що містить систему вентиляторів, закріплених на осі в циліндричному корпусі, розміщеному горизонтально, з каплеподібним обтікачем на виході потоку повітря з корпусу, S-подібні пластини, закріплені на вертикальній осі в нижній частині циліндричного корпусу, від якої обертальний рух передається на вісь з вентиляторами, і на одній горизонтальній осі з вентиляторами, з боку входу повітря в циліндричний корпус, додатково розміщені пропелери, які приводяться в рух горизонтальним потоком урагану, між вентиляторами та пропелерами пристрою розміщено планетарний зубчатий механізм, з передаточним числом, меншим за одиницю, у верхній частині циліндричного корпусу, додатково розміщені S-подібні пластини, закріплені на вертикальній осі, від якої обертальний рух передається на вісь з вентиляторами. Той самий повітряний потік урагану приводить в рух S-подібні пластини, закріплені на вертикальних осях у верхній та нижній частині циліндричного корпусу, і приводить в обертальний рух пропелери, розміщені на одній горизонтальній осі з вентиляторами. В результаті зростає обертальний момент сили, який передається на вісь з вентиляторами. Потужний потік повітря, створений вентиляторами, буде ефективно протидіяти горизонтальній швидкості переміщення маси урагану, приводячи до його ослаблення та затухання. На кресленні приведено переріз запропонованого пристрою для зменшення енергії горизонтального потоку урагану. Введені наступні позначення: вентилятори - 1, закріплені на горизонтальній осі - 2 в циліндричному корпусі - 3, з каплеподібним обтікачем - 4 на виході потоку повітря з корпусу - 3, вертикальні S-подібні пластини - 5 у верхній і нижній частині корпусу - 3, система кріплення - 6, пропелери - 7 розміщені на осі - 2, вертикальні осі - 8 від яких, з допомогою зубчатої передачі - 9, обертальний рух передається на горизонтальну вісь 2, повітряний потік урагану - 10, планетарний зубчатий механізм - 11, розміщений між вентиляторами - 1 та пропелерами - 7. 1 UA 99368 U 5 10 15 20 25 30 Ефективна протидія ураганам відбувається наступним чином: горизонтальний потік повітря урагану - 10, діючи на вертикальні S-подібні пластини - 5, розміщені у верхній і нижній частині корпусу - 3, приводить в обертальний рух осі - 8. Через зубчату передачу - 9 цей рух передається на вісь - 2 з вентиляторами - 1. Одночасово горизонтальним потоком урагану - 10 приводяться в обертальний рух пропелери - 7. В результаті обертання осі - 2 з вентиляторами 1 відбуватиметься під дією одночасових обертальних рухів S-подібних пластин - 5 та пропелерів - 7. Обертаючись в циліндричному корпусі - 3, вентилятори - 1, розміщені на осі - 2, створюють потужний потік повітря, направлений вздовж каплеподібного обтікача - 4 проти потоку урагану - 10. В результаті швидкість повітряного потоку урагану суттєво зменшується, приводячи до його ослаблення. Змінюючи поперечний переріз каплеподібного обтікача, можна змінювати швидкість витікання повітряного потоку на виході з циліндричного корпусу. Збільшення кутової швидкості обертання вентиляторів - 1 можна здійснювати з допомогою планетарного зубчатого механізму - 11, з передаточним числом, меншим за одиницю. Підбираючи зубчаті шестерні передачі - 9 та планетарного механізму - 11, можна суттєво збільшувати швидкість обертання вентиляторів - 1. В результаті використання додаткових Sподібних пластин - 5, розміщених у верхній частині корпусу - 3, приведе до збільшення величини енергії, яка передається на вісь - 2 з пропелерами - 1. Таким чином, той самий повітряний потік урагану приводить в рух S-подібні пластини, і одночасово приводить в обертальний рух пропелери, розміщені на одній горизонтальній осі з вентиляторами. Дякуючи використанню додаткових S-подібних пластин, розміщених у верхній частині циліндричного корпусу, зростає обертальний момент сили, який передається на вісь з вентиляторами. Це приводить до зростання потоку повітря, створеного вентиляторами, який протидіє швидкості переміщення маси урагану. Використання сукупності циліндричних корпусів, з вентиляторами всередині, і розміщених горизонтально, дає можливість зменшувати енергію горизонтального повітряного потоку урагану. Все це приводить до зменшення руйнівної сили ураганів, що сприяє заощадженню гігантських фінансів та збереженню людського життя. Джерела інформації: [1]. Бернацький В.А. Пристрій для протидії ураганам. Патент України на корисну модель № 59707 від 25.05.2011 р. (Заявка № 201013478 від 15.11.2010 р.). [2]. Бернацький В.А. Пристрій для зменшення енергії горизонтального потоку урагану. Патент України на корисну модель №83141 від 27.08.2013 р. (Заявка №201303294 від 18.03.2013). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Пристрій для ефективної протидії ураганам, що містить систему вентиляторів, закріплених на осі в циліндричному корпусі, розміщеному горизонтально, з каплеподібним обтікачем на виході потоку повітря з корпусу, S-подібні пластини, закріплені на вертикальній осі в нижній частині циліндричного корпусу, від якої обертальний рух передається на вісь з вентиляторами, і на одній горизонтальній осі з вентиляторами, з боку входу повітря в циліндричний корпус, додатково розміщені пропелери, які приводяться в рух горизонтальним потоком урагану, між вентиляторами та пропелерами пристрою розміщено планетарний зубчатий механізм, з передаточним числом, меншим за одиницю, який відрізняється тим, що у верхній частині циліндричного корпусу додатково розміщені S-подібні пластини, закріплені на вертикальній осі, від якої обертальний рух передається на вісь з вентиляторами. 2 UA 99368 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
